Презентация к уроку "Сварочный трансформатор"

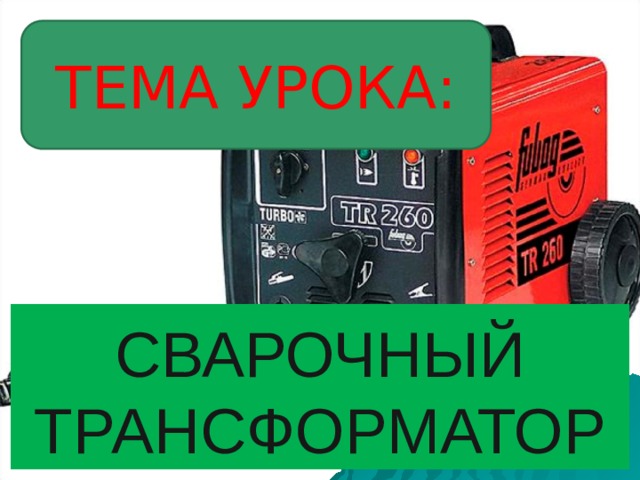

ТЕМА УРОКА:

СВАРОЧНЫЙ ТРАНСФОРМАТОР

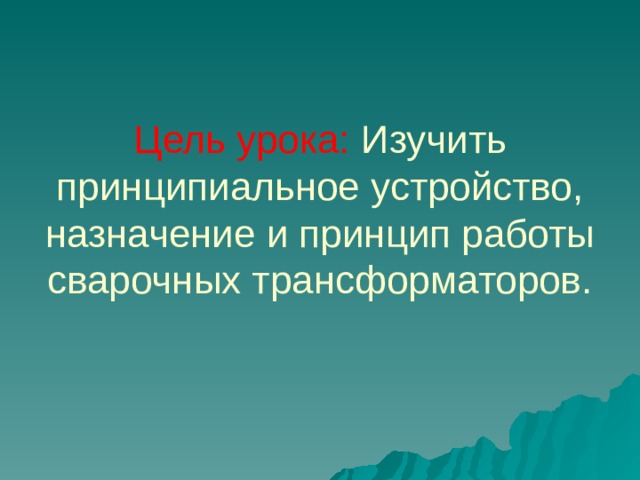

Цель урока: Изучить принципиальное устройство, назначение и принцип работы сварочных трансформаторов.

Актуализация опорных знани й: - устройство и оборудование сварочного поста; -виды сварочного оборудования; -требования к источникам питания; -вольтамперные характеристики источников питания.

ПРИНЦИПИАЛЬНОЕ УСТРОЙСТВО

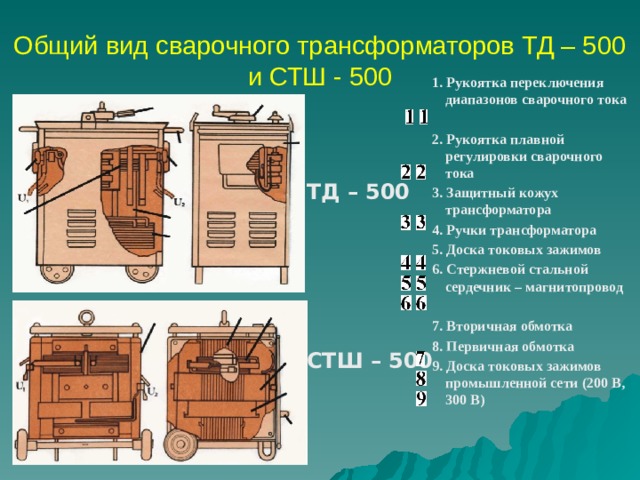

Общий вид сварочного трансформаторов ТД – 500 и СТШ - 500

1. Рукоятка переключения диапазонов сварочного тока

2. Рукоятка плавной регулировки сварочного тока

3. Защитный кожух трансформатора

4. Ручки трансформатора

5. Доска токовых зажимов

6. Стержневой стальной сердечник – магнитопровод

7. Вторичная обмотка

8. Первичная обмотка

9. Доска токовых зажимов промышленной сети (200 В, 300 В)

ТД – 500

СТШ – 500

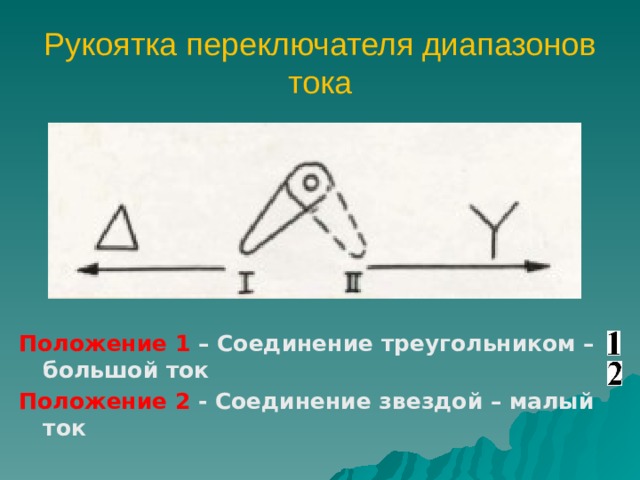

Рукоятка переключателя диапазонов тока

Положение 1 – Соединение треугольником – большой ток

Положение 2 - Соединение звездой – малый ток

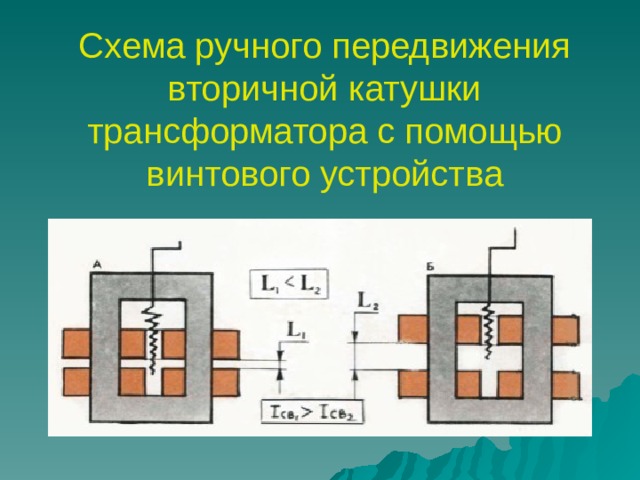

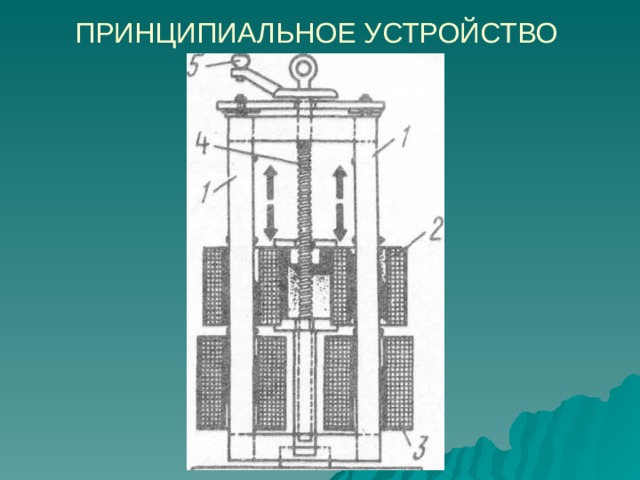

Схема ручного передвижения вторичной катушки трансформатора с помощью винтового устройства

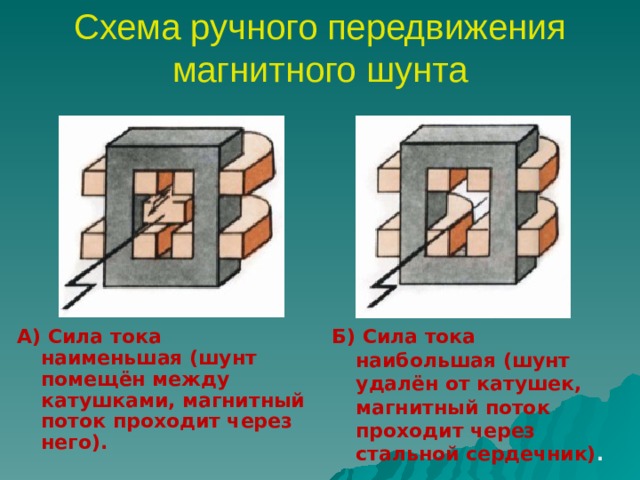

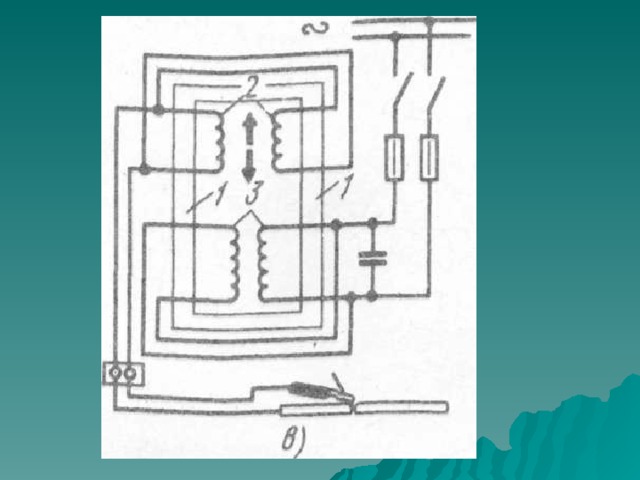

Схема ручного передвижения магнитного шунта

А) Сила тока наименьшая (шунт помещён между катушками, магнитный поток проходит через него).

Б) Сила тока наибольшая (шунт удалён от катушек, магнитный поток проходит через стальной сердечник) .

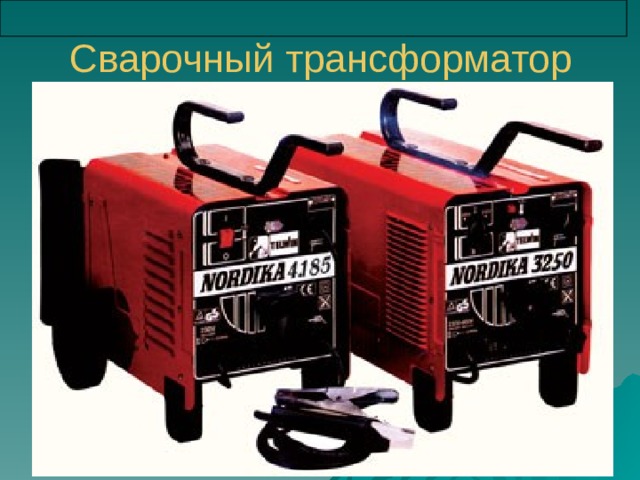

Сварочный трансформатор

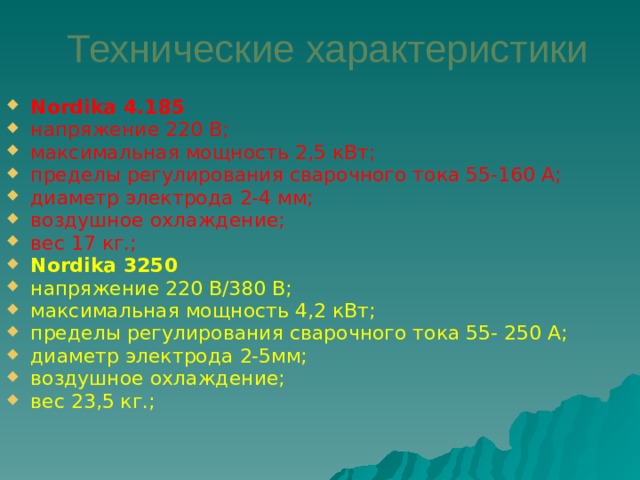

Технические характеристики

• Nordika 4.185
• напряжение 220 В;
• максимальная мощность 2,5 кВт;
• пределы регулирования сварочного тока 55-160 А;
• диаметр электрода 2-4 мм;
• воздушное охлаждение;
• вес 17 кг.;
• Nordika 3250
• напряжение 220 В/380 В;
• максимальная мощность 4,2 кВт;
• пределы регулирования сварочного тока 55- 250 А;
• диаметр электрода 2-5мм;
• воздушное охлаждение;
• вес 23,5 кг.;

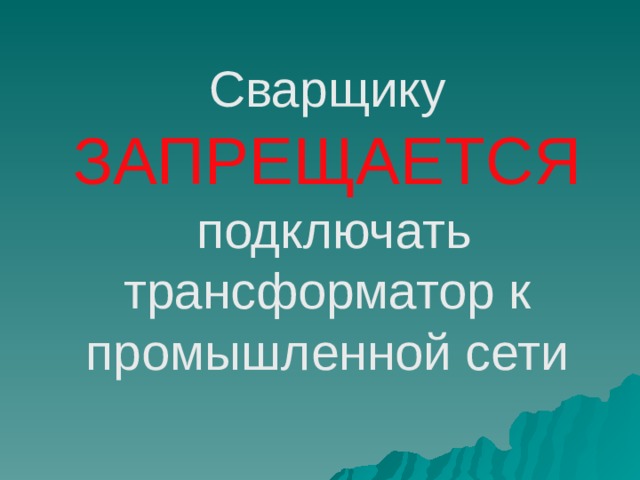

Сварщику ЗАПРЕЩАЕТСЯ подключать трансформатор к промышленной сети

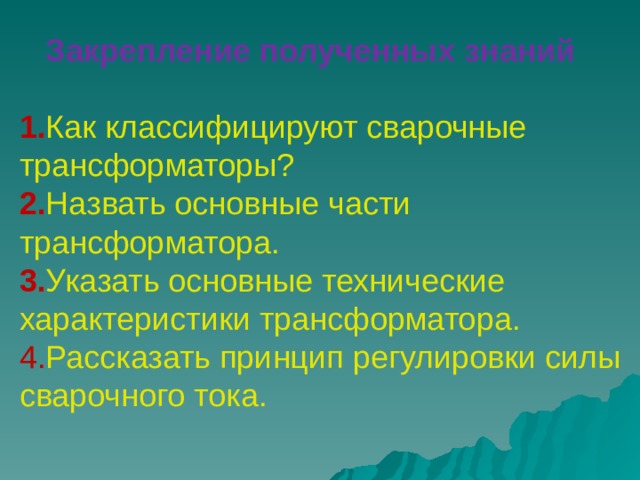

Закрепление полученных знаний 1. Как классифицируют сварочные трансформаторы? 2. Назвать основные части трансформатора. 3. Указать основные технические характеристики трансформатора. 4. Рассказать принцип регулировки силы сварочного тока.
