Презентация на тему : Простые механизмы

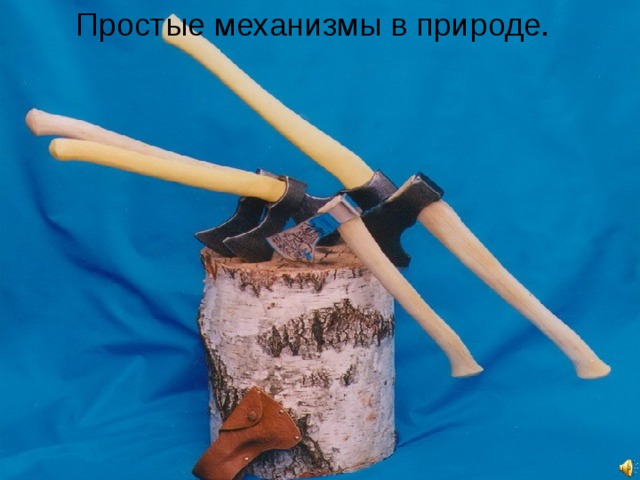

Простые механизмы в природе.

Сила человека ограничена!

Простые механизмы – это устройства (приспособления), позволяющие преобразовать силу в силу, существенно большую.

Простые механизмы дают выигрыш в силе.

Рычаг

Рычаг представляет собой твёрдое тело, которое может вращаться вокруг неподвижной точки опоры

Условие равновесия рычага:

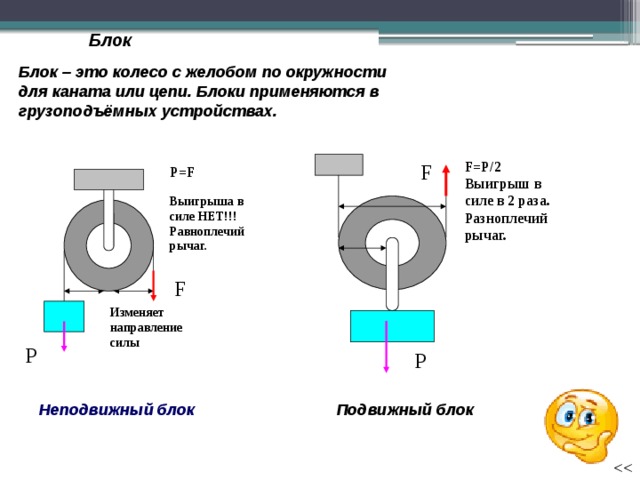

Блок

Блок – это колесо с желобом по окружности для каната или цепи. Блоки применяются в грузоподъёмных устройствах.

F

F=P/2

Выигрыш в силе в 2 раза.

Разноплечий рычаг.

P=F

Выигрыша в силе НЕТ!!!

Равноплечий рычаг.

F

Изменяет направление силы

P

P

Подвижный блок

Неподвижный блок

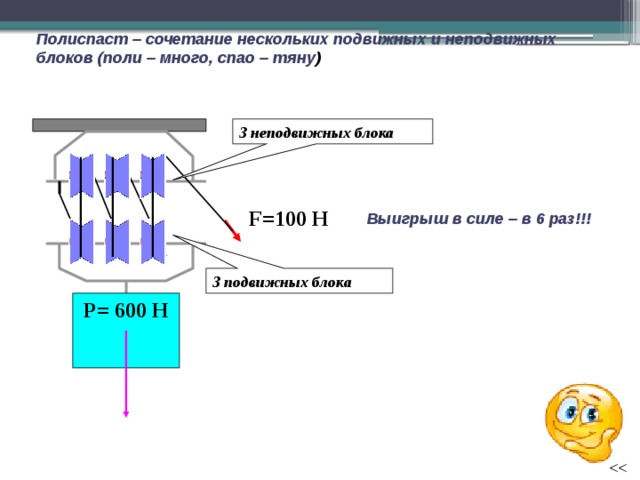

Полиспаст – сочетание нескольких подвижных и неподвижных блоков (поли – много, спао – тяну )

3 неподвижных блока

F=100 Н

Выигрыш в силе – в 6 раз!!!

3 подвижных блока

P= 600 Н

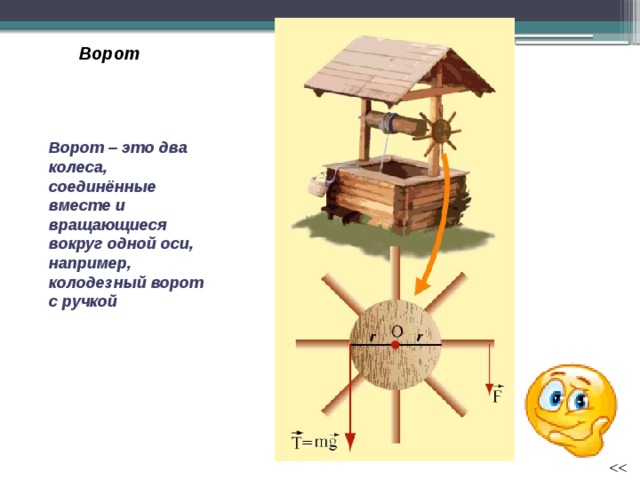

Ворот

Ворот – это два колеса, соединённые вместе и вращающиеся вокруг одной оси, например, колодезный ворот с ручкой

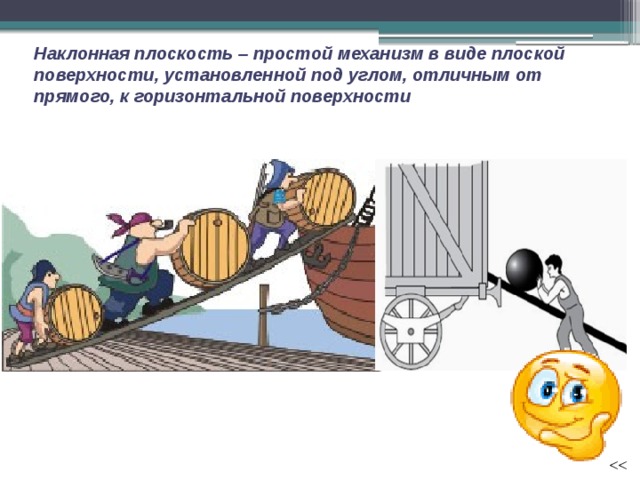

Наклонная плоскость – простой механизм в виде плоской поверхности, установленной под углом, отличным от прямого, к горизонтальной поверхности

Винт – простой механизм.

Резьба винта представляет собой наклонную плоскость, многократно обёрнутую вокруг цилиндра

Клин – простой механизм в виде призмы, рабочие поверхности которого сходятся под острым углом.

Используется для раздвижения, разделения на части обрабатываемого предмета

Простые механизмы в живой природе

В скелете животных и человека все кости, имеющие некоторую свободу движения, являются рычагами .

.

Рычаги передней конечности собаки

Одноплечий рычаг руки человека

______ _________ _ _____ _______

У человека рычагами являются – кости конечностей, нижняя челюсть, череп (точка опоры – первый позвонок).

Сила тяги мышц и связок, прикреплённых к затылочной кости

Сила тяжести головы

Простые механизмы в живой природе

У кошек рычагами являются подвижные когти

У членистоногих – большинство сегментов их наружного скелета

Простые механизмы в живой природе

У многих рыб шипы спинного плавника являются простыми механизмами

Простые механизмы в живой природе

У двустворчатых моллюсков простыми механизмами являются створки раковины

Простые механизмы в живой природе

Короткие лапы крота рассчитаны на развитие больших сил при малой скорости

Простые механизмы в живой природе

Длинные ноги борзой и оленя определяют их способность к быстрому бегу.

5

Простые механизмы в живой природе

Длинные челюсти борзой позволяют быстро схватить добычу на бегу.

Короткие челюсти бульдога смыкаются медленно, но сильно держат.

Простые механизмы в живой природе

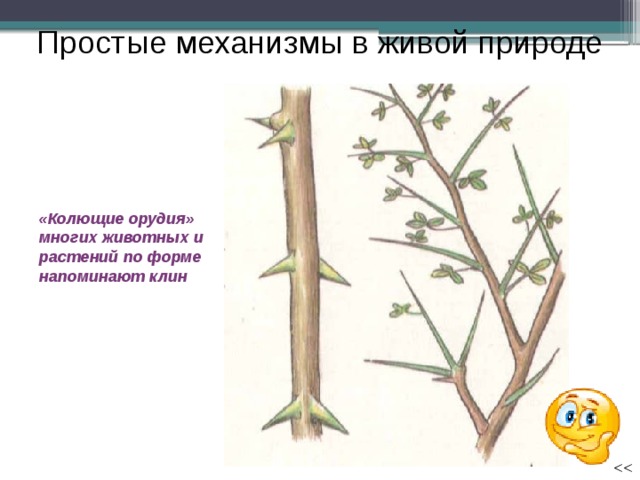

«Колющие орудия» многих животных и растений по форме напоминают клин

Простые механизмы в живой природе

Клину подобна и заострённая форма головы быстроходных рыб

КОНЕЦ! 
