Разработка мультимедийного приложения к урокам по теме "Простые механизмы"

«Дайте мне точку опоры, и я переверну Землю!»

Архимед (287 до н.э.- 212 до н.э.)

Простыми механизмами называют приспособления, которые служат для преобразования силы

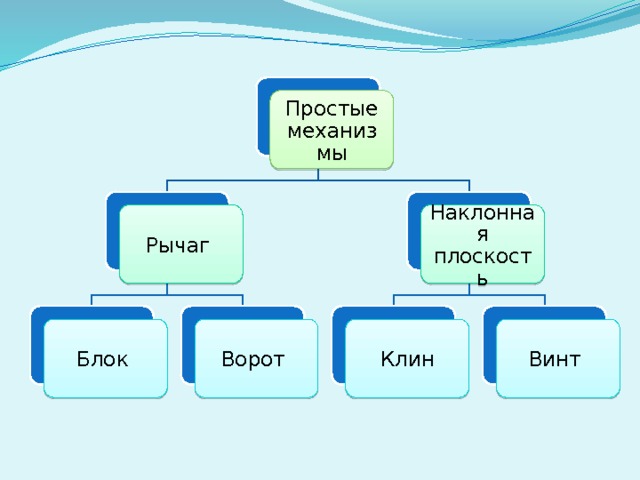

Простые механизмы

Рычаг

Наклонная плоскость

Ворот

Клин

Блок

Винт

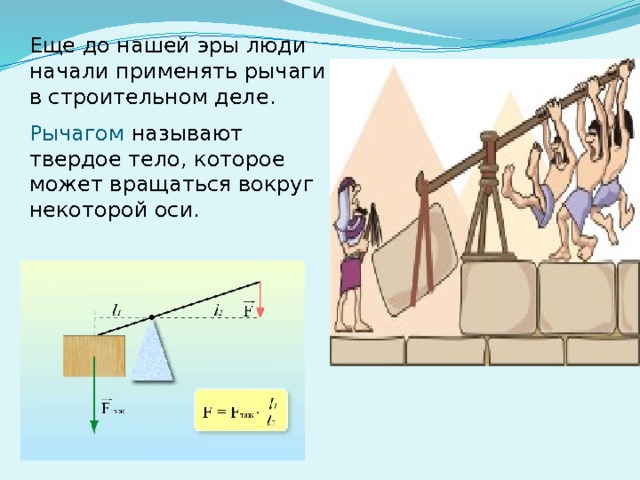

Еще до нашей эры люди начали применять рычаги в строительном деле.

Рычагом называют твердое тело, которое может вращаться вокруг некоторой оси.

Строительство в Египте, Древней Греции. Военное дело

вапывапывпа

Рычаги

Рычаг - твердое тело, имеющее неподвижную ось вращения, на которое действуют силы, стремящиеся повернуть его вокруг этой оси.

• Различают рычаги первого и второго рода.

Рычаг первого рода

d 1

d 2

плечи сил

О

А

В

Ось вращения

Точки приложения сил

Рычаг второго рода

Точки приложения сил

d 2 - плечо силы F 2

А

В

d 1 -плечо силы F 1

Ось вращения

Виды рычагов

Плечо силы

Плечо силы

Рычаг- тело, которое может вращаться вокруг неподвижной оси

Условие равновесия рычага

Рычаг находится в равновесии тогда, когда силы, действующие на него, обратно пропорциональны плечам этих сил

Правило равновесия

Произведение значения силы на её плечо называют моментом силы

М – момент силы Си : [М] = [Н  м] – Ньютон-метр

8

Правило моментов

Рычаг находится в равновесии под действием двух сил, если момент силы, вращающий его по часовой стрелке, равен моменту силы, вращающей его против часовой стрелки.

l 1

l 2

O

_

F 2

_

F 1

Самостоятельно:

Какой путь пришлось бы проделать Архимеду, прилагая усилие 600 Н, чтобы сдвинуть Землю на 1мм?

Масса Земли равна 6*10 24 кг.

Решение

Дано

F 1 = 600 Н

Си

d 1 -?

d 2 = 1 мм

m 2 = 6*10 24 кг

0,001 м

Ответ: длина пути м.

Как найти плечо силы?

d 1

d 2

А

о

В

Чтобы найти плечо силы, надо из точки опоры опустить перпендикуляр на линию действия силы

F

2

F

1

l

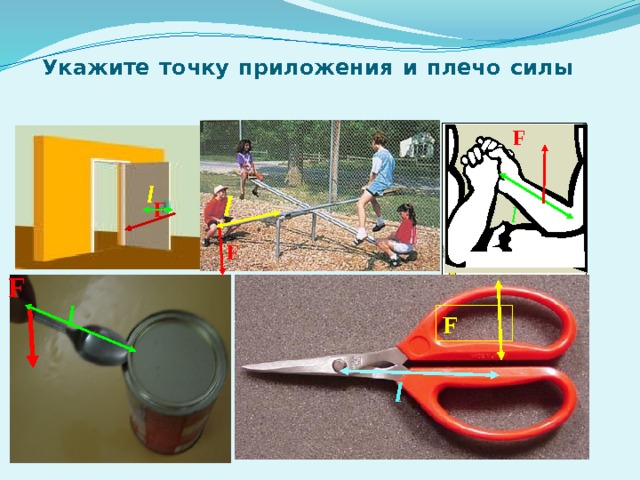

Укажите точку приложения и плечо силы

F

l

F

l

F

F

l

F

l

18

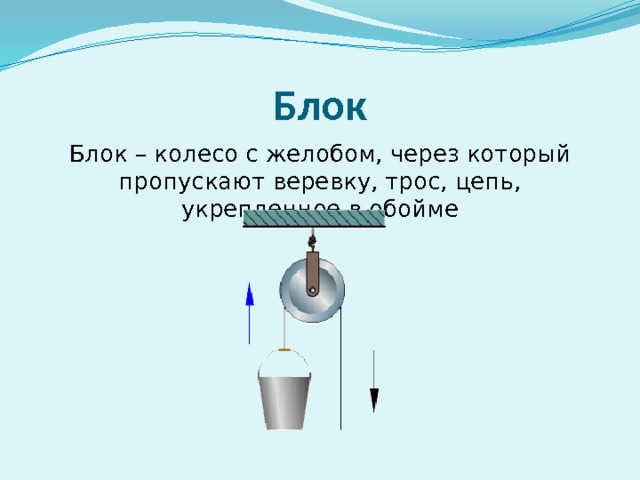

Блок

Блок – колесо с желобом, через который пропускают веревку, трос, цепь, укрепленное в обойме

ВОРОТ

При помощи ворота можно маленькой силой уравновесить большую силу. Рассмотрим, например, подъем ведра из колодца. Рычагом является колодезный ворот - бревно с прикрепленной к нему изогнутой ручкой. Ось вращения ворота проходит сквозь бревно. Меньшей силой служит сила руки человека, а большей силой - сила, с которой ведро и свисающая часть цепи тянет вниз.

Наклонная плоскость

Вкатывая бочки по наклонной плоскости, люди прикладывают меньшую силу, нежели если бы они поднимали бочки на веревках. Другими словами, силы, прикладываемые людьми, меньше веса бочек.

При отсутствии сил трения наклонная плоскость дает выигрыш в силе во столько раз, во сколько длина больше высоты наклонной плоскости

F

L

h

mg

КЛИН

одна из разновидностей простого механизма под названием "наклонная плоскость"

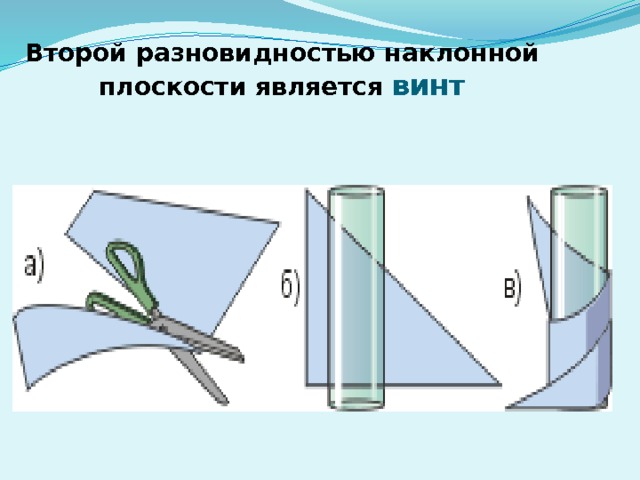

Второй разновидностью наклонной плоскости является винт

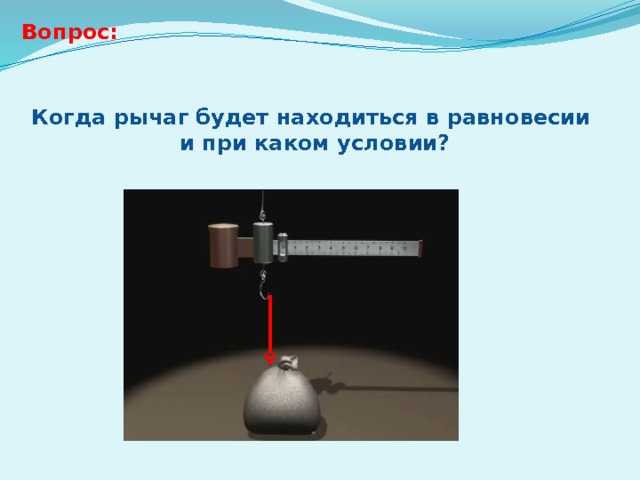

Вопрос:

Когда рычаг будет находиться в равновесии

и при каком условии?

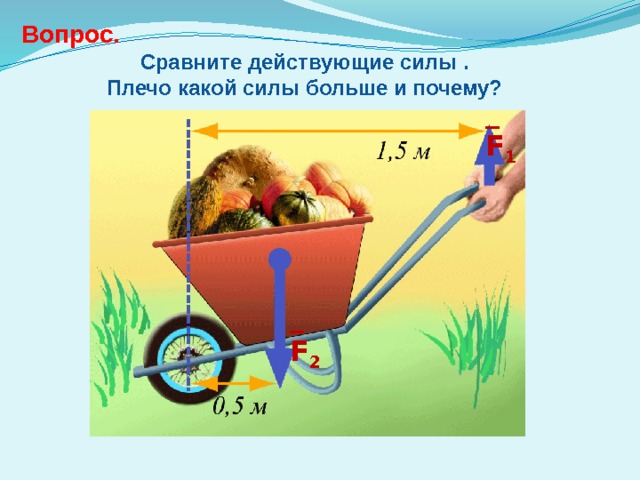

Вопрос.

Сравните действующие силы .

Плечо какой силы больше и почему?

_

F 1

_

F 2

Рычаги вокруг нас

Спасибо за работу
