Презентация "Природные источники углеводородов"

Категория: Химия

Нажмите, чтобы узнать подробности

Данная презентация может использоваться в 10 классе (программа Габриеляна О. С.) для профильного и базового уровня

Просмотр содержимого документа
«Презентация "Природные источники углеводородов"»

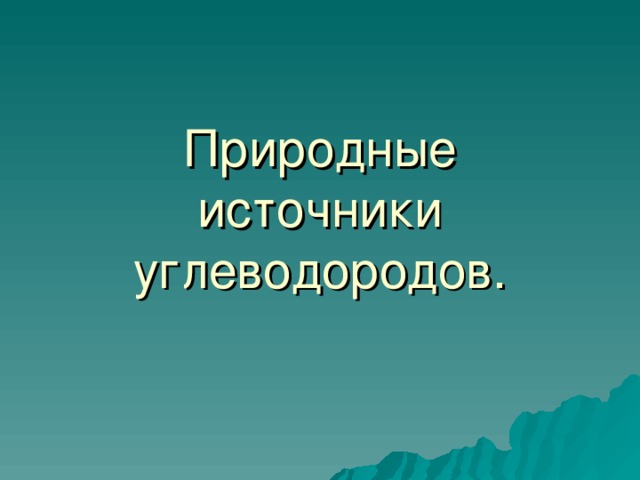

Природные источники углеводородов.

Природные источники углеводородов.

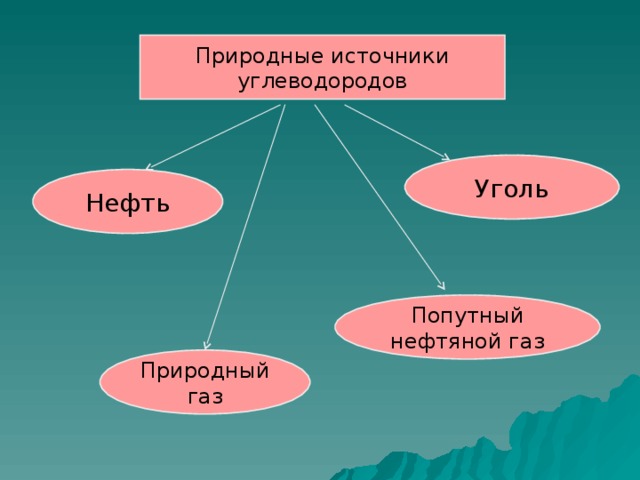

Природные источники углеводородов Уголь Нефть Попутный нефтяной газ Природный газ

Природные источники углеводородов

Уголь

Нефть

Попутный нефтяной газ

Природный газ

Природный газ Попутный газ Попутный нефтяной газ – это газ,  растворенный в нефти и добываемый попутно с нею   Природный газ – это газ добываемый из газовых месторождений СН 4 - 40% С 2 Н 6 – 7,5% С 3 Н 8 – 21,5% С 4 Н 10 – 20,4% С 5 Н 12 – 19,8% С 6 Н 14  H 2  CO 2  СН 4 - 98,9% С 2 Н 6 – 0,3% С 3 Н 8 – 0,2% С 4 Н 10 – 0,1% С 5 Н 12 -1% N 2 Не CO 2  H 2 S
  • Природный газ
  • Попутный газ

Попутный нефтяной газ

это газ,

растворенный в нефти

и добываемый

попутно с нею

Природный газ – это газ

добываемый из газовых

месторождений

СН 4 - 40%

С 2 Н 6 – 7,5%

С 3 Н 8 – 21,5%

С 4 Н 10 – 20,4%

С 5 Н 12 – 19,8%

С 6 Н 14 H 2 CO 2

СН 4 - 98,9%

С 2 Н 6 – 0,3%

С 3 Н 8 – 0,2%

С 4 Н 10 – 0,1%

С 5 Н 12 -1%

N 2 Не

CO 2 H 2 S

Нефть - горючая маслянистая жидкость, относящаяся к группе горных осадочных пород наряду с песками, глинами и известняками; отличается исключительно высокой теплотворностью: при горении выделяет значительно больше тепловой энергии, чем другие горючие смеси.

Нефть - горючая маслянистая жидкость, относящаяся к группе горных осадочных пород наряду с песками, глинами и известняками; отличается исключительно высокой теплотворностью: при горении выделяет значительно больше тепловой энергии, чем другие горючие смеси.

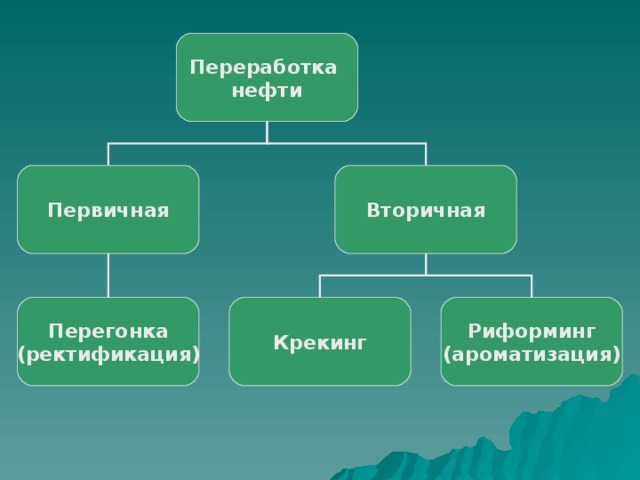

Переработка нефти Первичная Вторичная Перегонка (ректификация) Крекинг Риформинг (ароматизация)

Переработка

нефти

Первичная

Вторичная

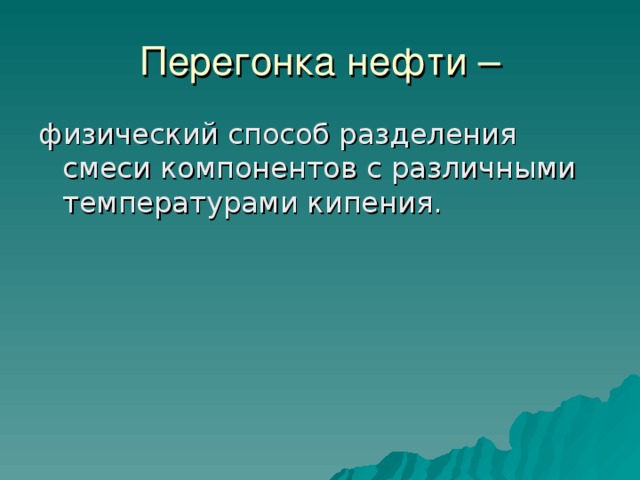

Перегонка

(ректификация)

Крекинг

Риформинг

(ароматизация)

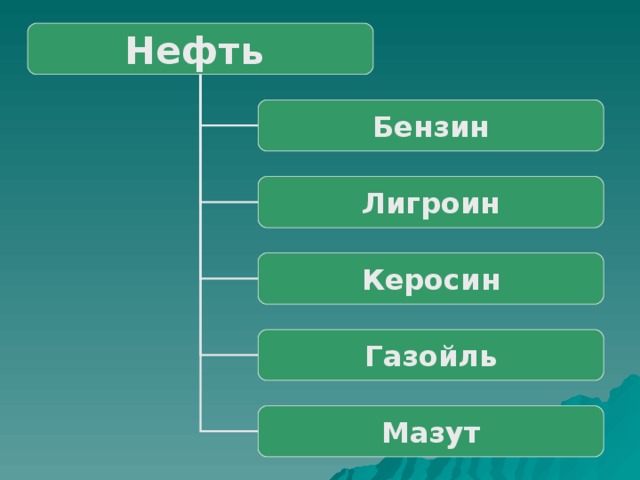

Нефть Бензин Лигроин Керосин Газойль Мазут

Нефть

Бензин

Лигроин

Керосин

Газойль

Мазут

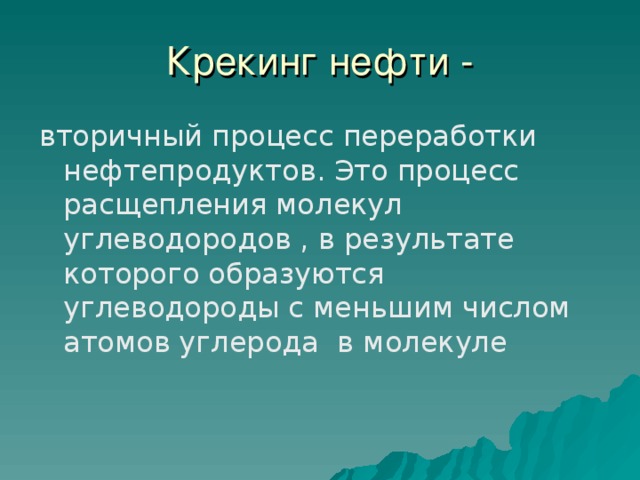

вторичный процесс переработки нефтепродуктов. Это процесс расщепления молекул углеводородов , в результате которого образуются углеводороды с меньшим числом атомов углерода в молекуле

вторичный процесс переработки нефтепродуктов. Это процесс расщепления молекул углеводородов , в результате которого образуются углеводороды с меньшим числом атомов углерода в молекуле

С 16 Н 34   C 8 H 18 + C 8 H 16 гексадекан октан октен  C 8 H 18   C 4 H 10 + C 4 H 8 октан бутан бутен  C 4 H 10   C 2 H 6 + C 2 H 4 бутан этан этилен

С 16 Н 34 C 8 H 18 + C 8 H 16

гексадекан октан октен

C 8 H 18 C 4 H 10 + C 4 H 8

октан бутан бутен

C 4 H 10 C 2 H 6 + C 2 H 4

бутан этан этилен

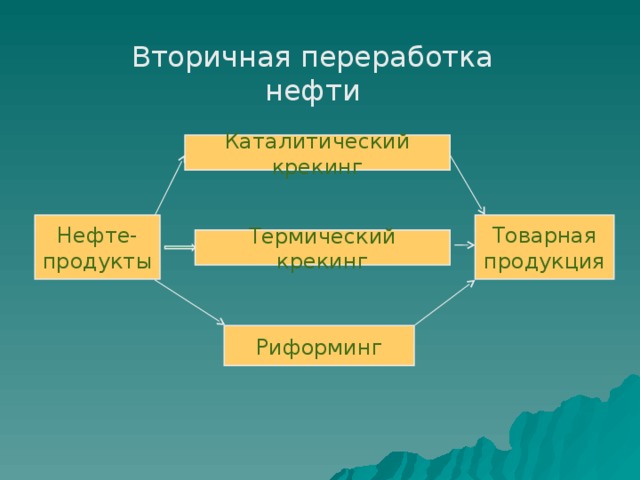

Вторичная переработка нефти Каталитический крекинг Нефте-продукты Товарная продукция Термический крекинг Риформинг

Вторичная переработка нефти

Каталитический крекинг

Нефте-продукты

Товарная продукция

Термический крекинг

Риформинг

Риформинг С 6 H 14   C 6 H 6 + 4H 2  бензол С 7 Н 16    С 6 Н 5 -СН 3 + 4Н 2  толуол

Риформинг

С 6 H 14 C 6 H 6 + 4H 2

бензол

С 7 Н 16 С 6 Н 5 -СН 3 + 4Н 2

толуол

прокаливание без доступа воздуха при температуре 1000 ° С.

прокаливание без доступа воздуха при температуре 1000 ° С.

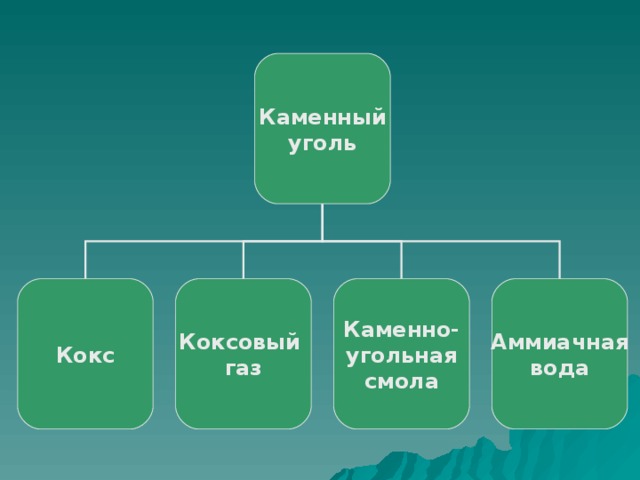

Каменный уголь Кокс Коксовый газ Каменно- угольная смола Аммиачная вода

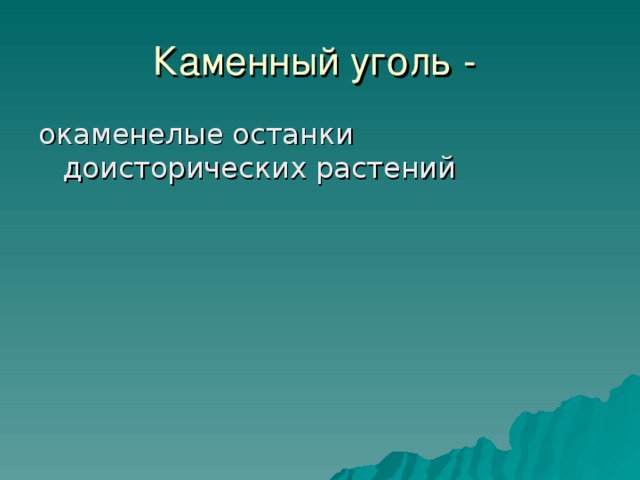

Каменный

уголь

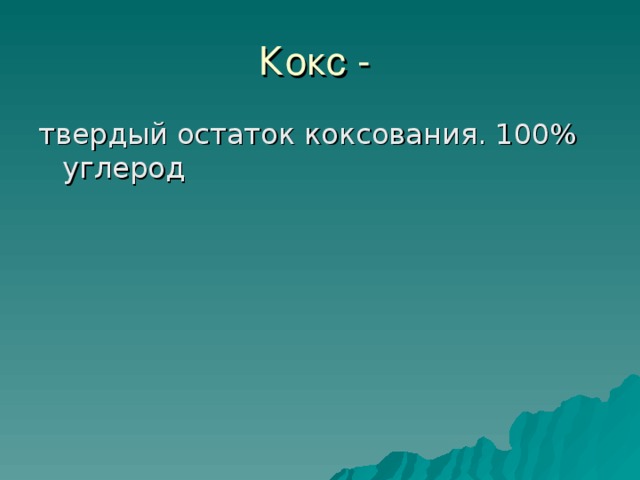

Кокс

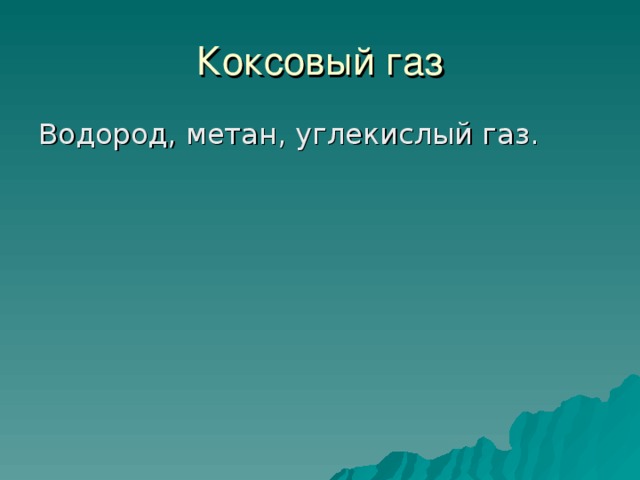

Коксовый

газ

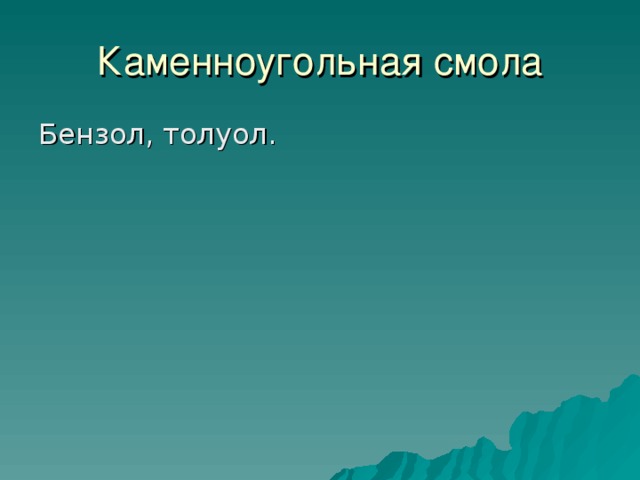

Каменно-

угольная

смола

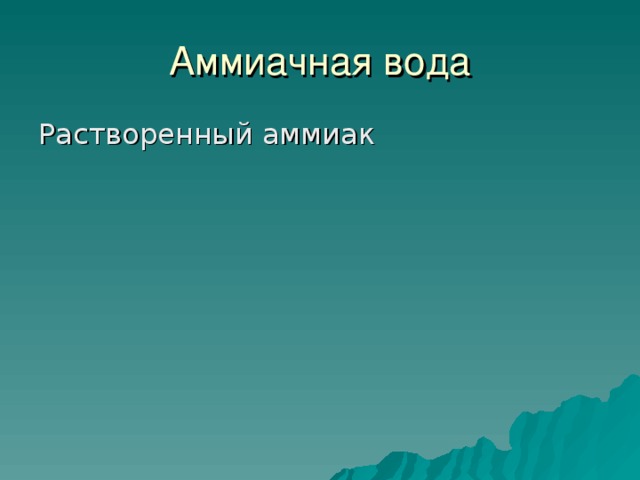

Аммиачная

вода

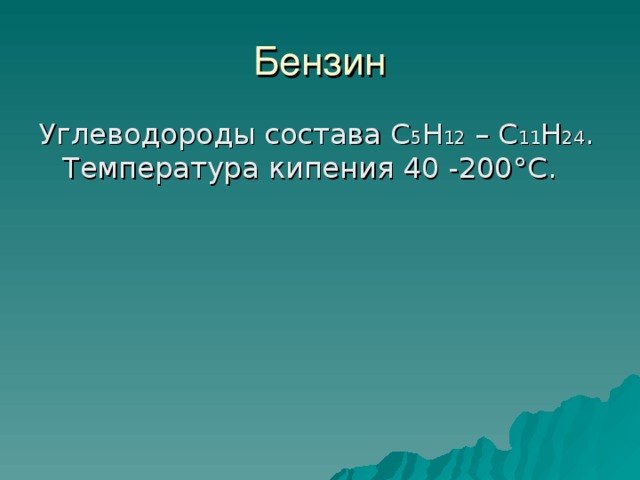

Углеводороды состава С 5 Н 12 – С 11 Н 24 . Температура кипения 40 -200 ° С.

Углеводороды состава С 5 Н 12 – С 11 Н 24 . Температура кипения 40 -200 ° С.

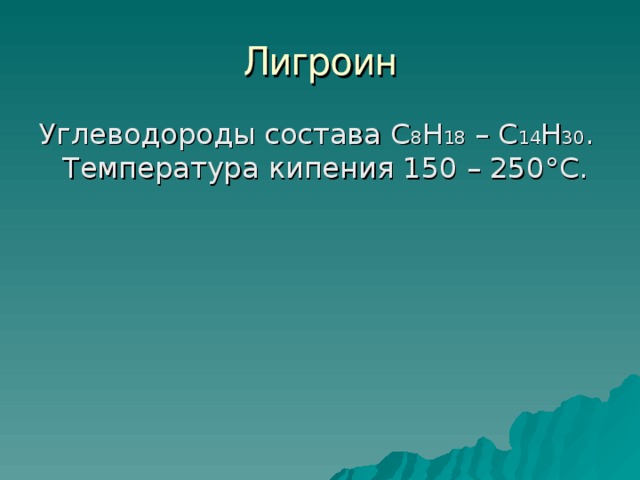

Углеводороды состава С 8 Н 18 – С 14 Н 30 . Температура кипения 150 – 250 ° С.

Углеводороды состава С 8 Н 18 – С 14 Н 30 . Температура кипения 150 – 250 ° С.

Углеводороды состава С 12 Н 26 – С 18 Н 38 . Температура кипения 180 – 200 ° С.

Углеводороды состава С 12 Н 26 – С 18 Н 38 .

Температура кипения 180 – 200 ° С.

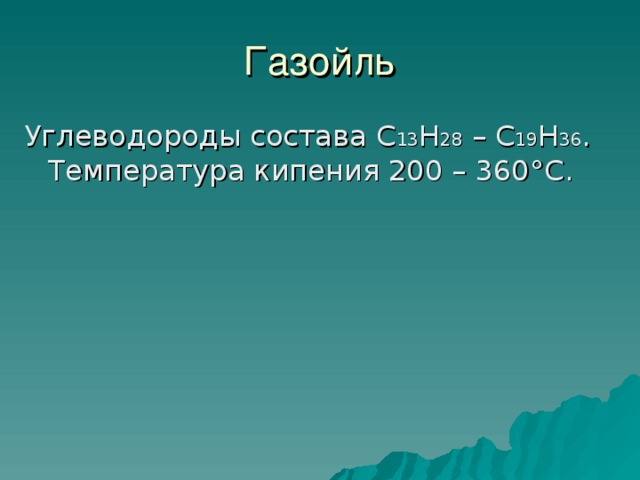

Углеводороды состава С 13 Н 28 – С 19 Н 36 . Температура кипения 200 – 360 ° С.

Углеводороды состава С 13 Н 28 – С 19 Н 36 . Температура кипения 200 – 360 ° С.

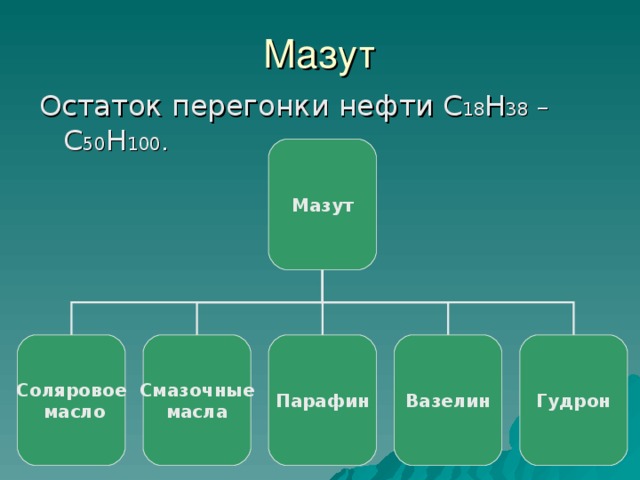

Остаток перегонки нефти  С 18 Н 38 – С 50 Н 100 . Мазут Соляровое  масло Смазочные масла Парафин Вазелин Гудрон

Остаток перегонки нефти С 18 Н 38 – С 50 Н 100 .

Мазут

Соляровое

масло

Смазочные

масла

Парафин

Вазелин

Гудрон
