Презентация "Робот".
Категория:
Технология (мальчики)
26.03.2016 19:27
Просмотр содержимого документа
«Презентация "Робот".»
«Робот»
МОУ СОШ пгт. Свеча
Кировская область
Учитель Скулкин В.И.

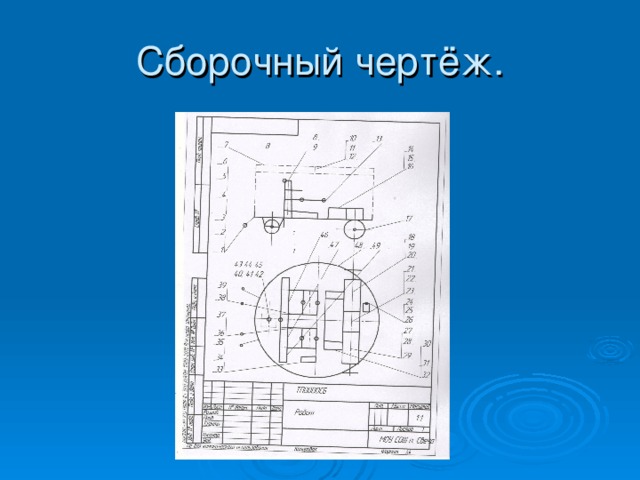

Сборочный чертёж.

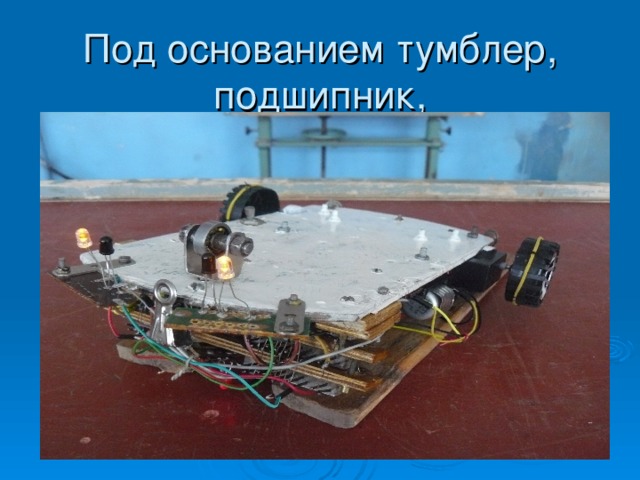

Под основанием тумблер, подшипник, фототранзисторы.
Особенность конструкции.
- Применяем левую и правую трёх секционную стойку разъёмов.
- В первом ряду вставляется вилка с платой левого и правого контроллера.
- Во втором – вилка с платой левого и правого таймера.
- В третьем – вилка с платой управления от фототранзистора.
Батарейки, аккумуляторы, редуктор, реле, контроллер.

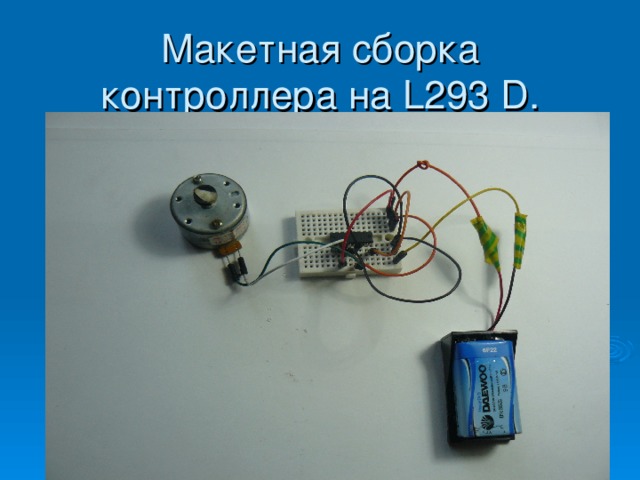

Макетная сборка контроллера на L293 D .

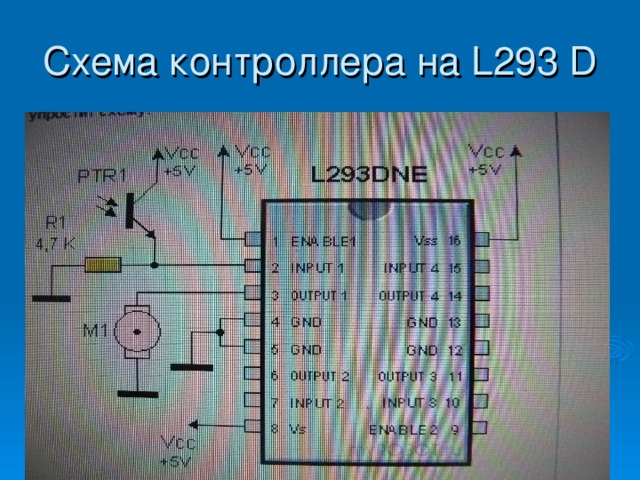

Схема контроллера на L293 D
Второй ряд: два таймера, пять индикаторов.

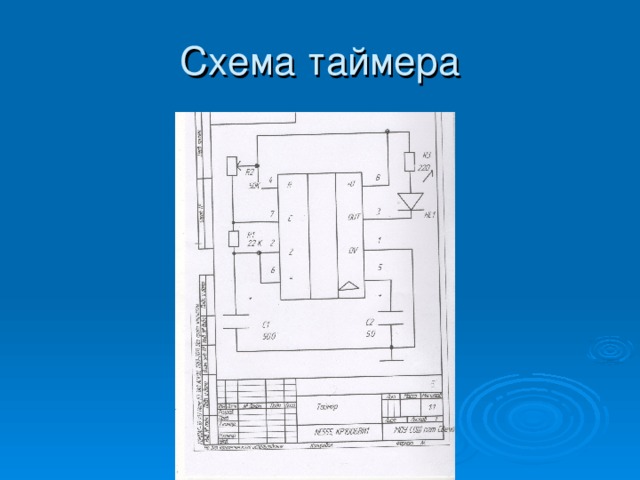

Схема таймера

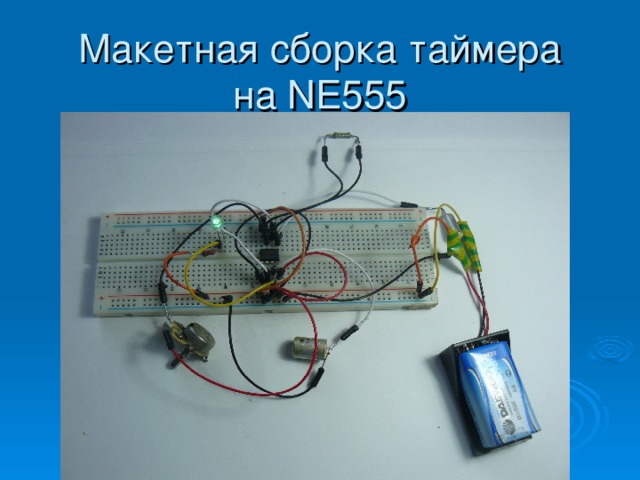

Макетная сборка таймера на NE555

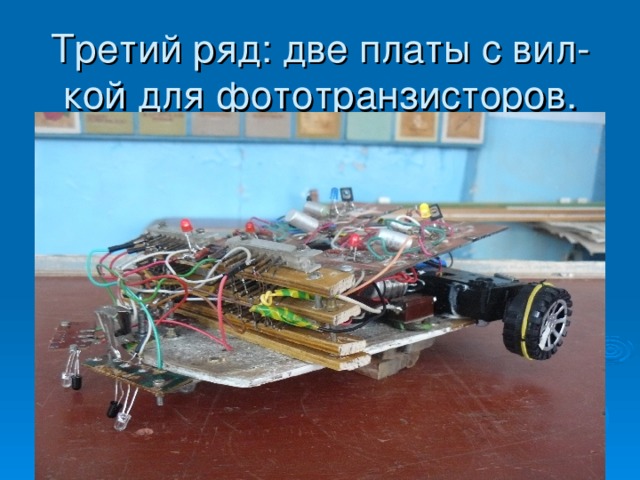

Третий ряд: две платы с вил-кой для фототранзисторов.
