Презентация "Сопряжения"

Построение сопряжений линий

Архитектура, техника, мебель, одежда и т. д. имеют сопрягаемые поверхности.(плавные переходы)

Чертежи деталей машин.

СОПРЯЖЕНИЯ.

Плавный переход одной линии (поверхности) в другую называется сопряжением .

СОПРЯЖЕНИЯ.

Точки в которых одна линия переходит в другую, называют точками сопряжения .

СОПРЯЖЕНИЯ.

Центры из которых проводят дуги для построения сопряжений, называют центрами сопряжений .

СОПРЯЖЕНИЯ.

Радиус дуги, с помощью которой осуществляют построение сопряжения, называют радиусом сопряжения .

R

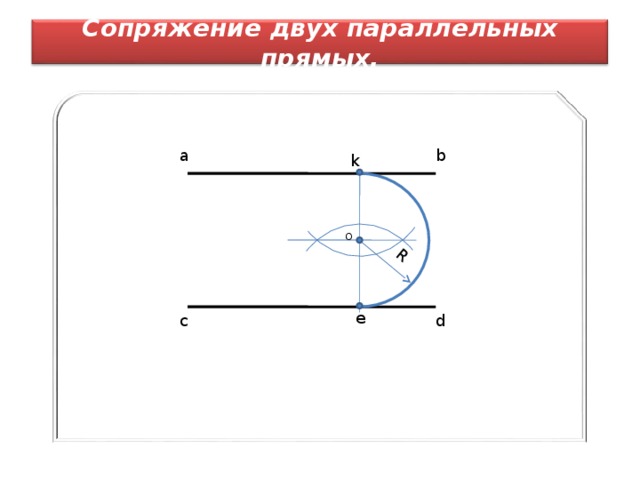

Сопряжение двух параллельных прямых.

a

b

k

O

e

c

d

сопряжения

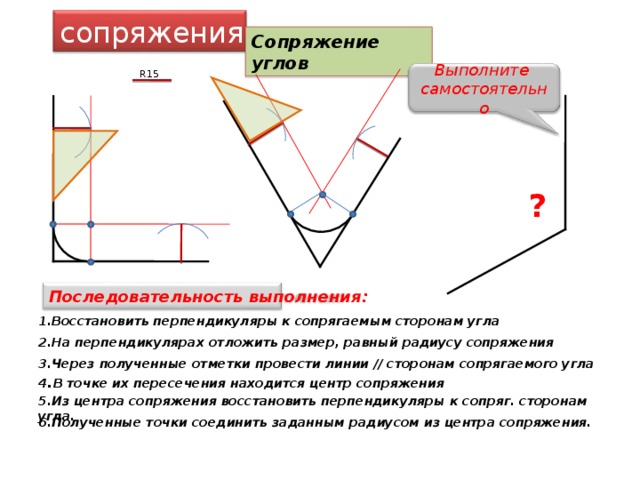

Сопряжение углов

R15

Выполните

самостоятельно

?

Последовательность выполнения:

1.Восстановить перпендикуляры к сопрягаемым сторонам угла

2.На перпендикулярах отложить размер, равный радиусу сопряжения

3.Через полученные отметки провести линии // сторонам сопрягаемого угла

4 . В точке их пересечения находится центр сопряжения

5.Из центра сопряжения восстановить перпендикуляры к сопряг. сторонам угла.

6.Полученные точки соединить заданным радиусом из центра сопряжения.

r30

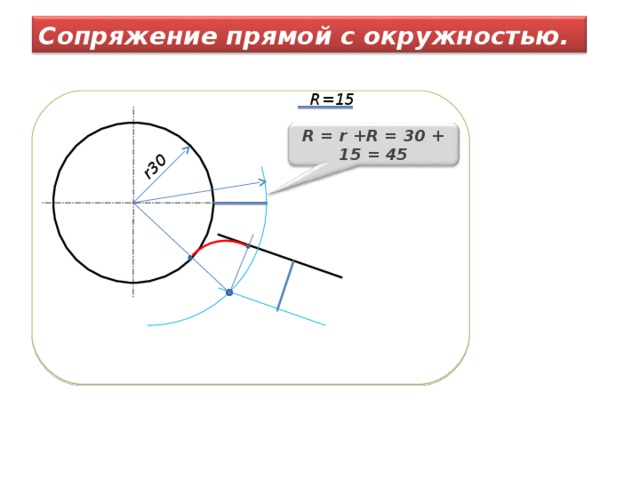

Сопряжение прямой с окружностью.

R=15

R = r +R = 30 + 15 = 45

r 1

r 2

R

r1+R

r2+R

Сопряжение двух окружностей дугой заданного радиуса.

R

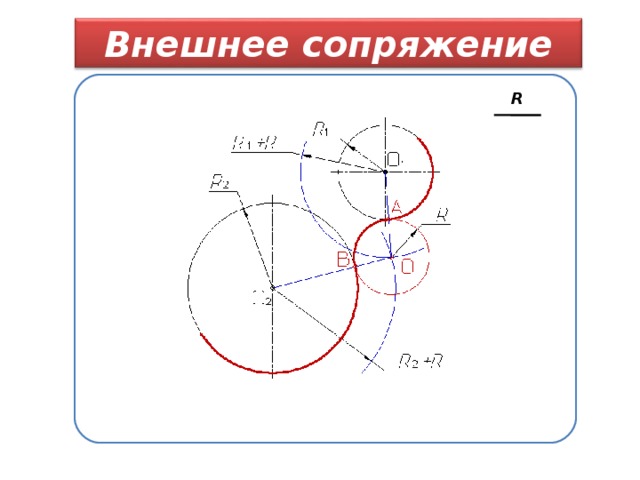

Внешнее сопряжение

R

Внутреннее сопряжение

Смешанное сопряжение

Вопросы и задания

1. Что называется сопряжением? 2. Какая точка называется центром сопряжения? 3. Какие точки являются точками сопряжения?

Домашнее задание §10 Подготовить формат А4 с основной надписью
