Презентация "Тепловые двигатели"

Урок «Тепловые двигатели»

Учитель физики МБОУ «Техтюрская СОШ им. И.М.Романова» Мегино-Кангаласского улуса РС(Я)

Егорова Светлана Юрьевна

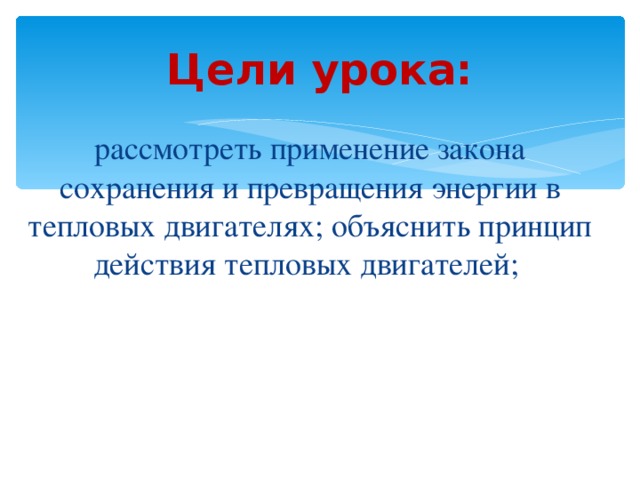

Цели урока:

рассмотреть применение закона сохранения и превращения энергии в тепловых двигателях; объяснить принцип действия тепловых двигателей;

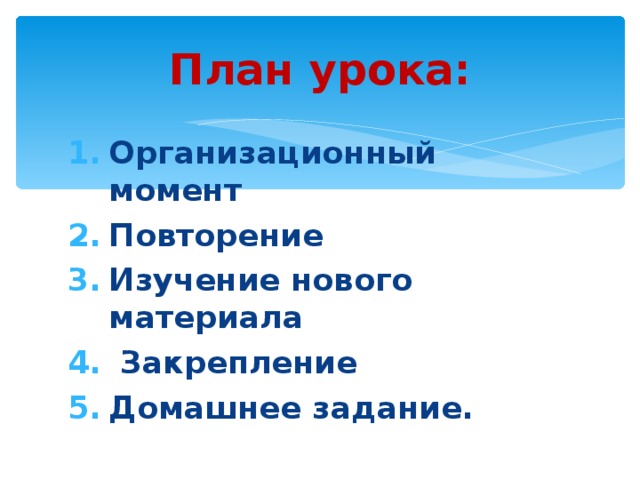

План урока:

• Организационный момент
• Повторение
• Изучение нового материала
• Закрепление
• Домашнее задание.

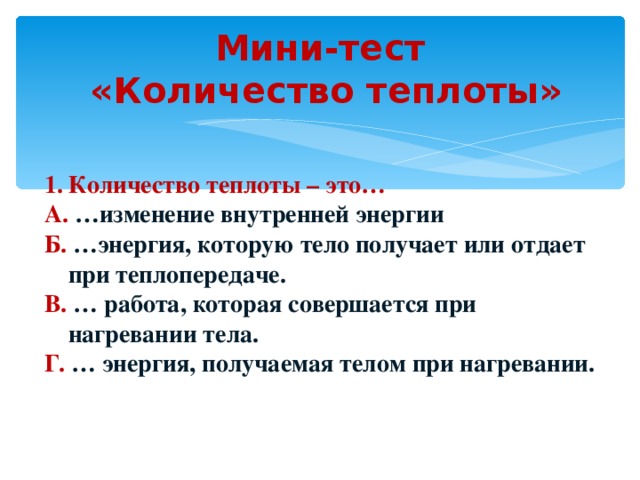

Мини-тест «Количество теплоты»

• Количество теплоты – это…

А. …изменение внутренней энергии

Б. …энергия, которую тело получает или отдает при теплопередаче.

В. … работа, которая совершается при нагревании тела.

Г. … энергия, получаемая телом при нагревании.

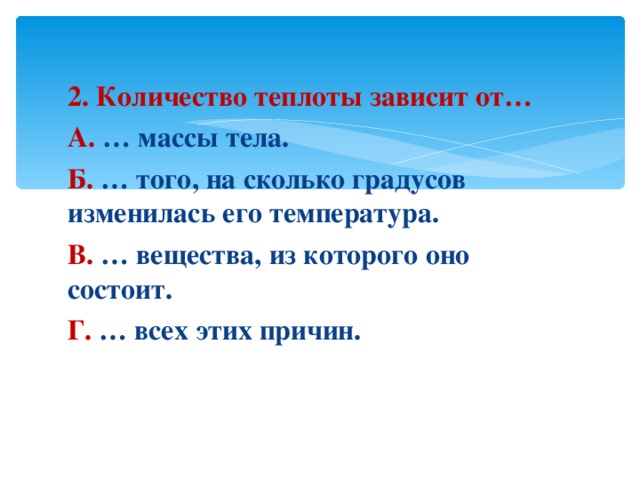

2. Количество теплоты зависит от…

А. … массы тела.

Б. … того, на сколько градусов изменилась его температура.

В. … вещества, из которого оно состоит.

Г. … всех этих причин.

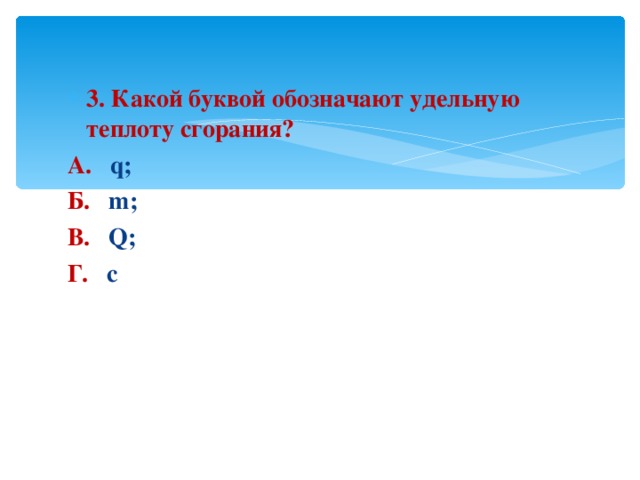

• 3. Какой буквой обозначают удельную теплоту сгорания?

А.   q;

Б.    m;

В.    Q;

Г.    с

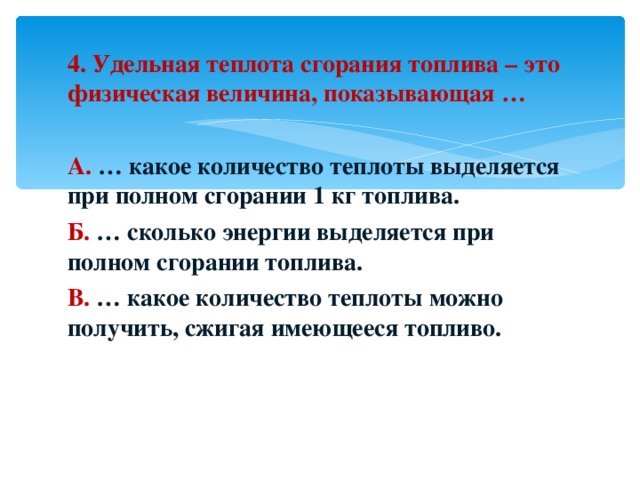

4. Удельная теплота сгорания топлива – это физическая величина, показывающая …

А. … какое количество теплоты выделяется при полном сгорании 1 кг топлива.

Б. … сколько энергии выделяется при полном сгорании топлива.

В. … какое количество теплоты можно получить, сжигая имеющееся топливо.

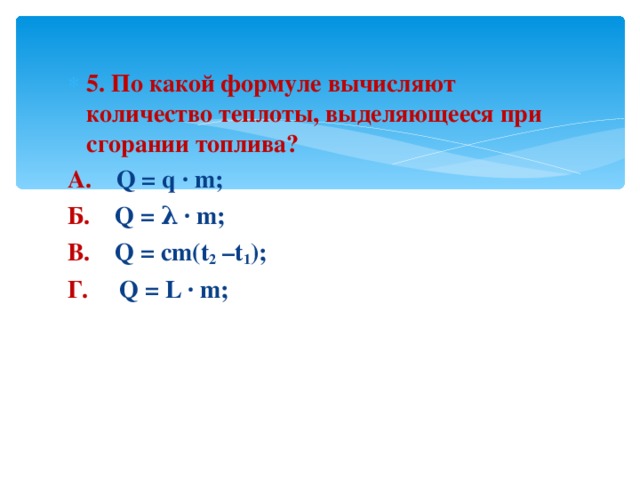

• 5. По какой формуле вычисляют количество теплоты, выделяющееся при сгорании топлива?

А.     Q = q ∙ m;

Б .     Q = λ ∙ m;

В .     Q = cm(t 2 –t 1 );

Г.      Q = L ∙ m;

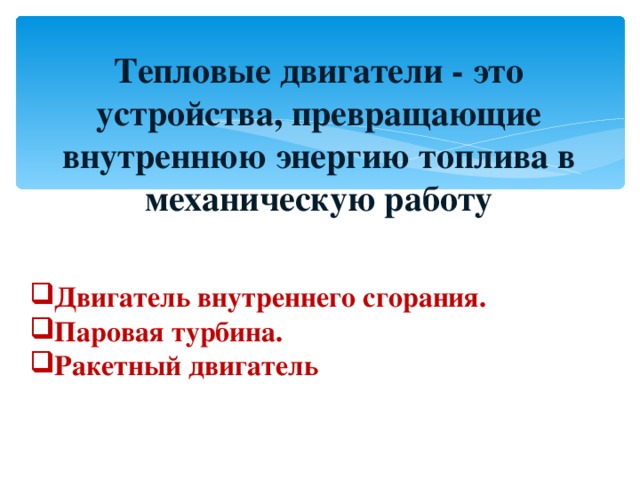

Тепловые двигатели - это устройства, превращающие внутреннюю энергию топлива в механическую работу

• Двигатель внутреннего сгорания.
• Паровая турбина.
• Ракетный двигатель

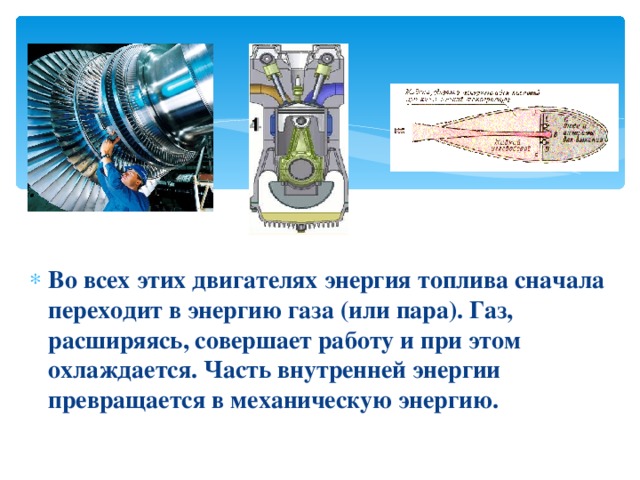

• Во всех этих двигателях энергия топлива сначала переходит в энергию газа (или пара). Газ, расширяясь, совершает работу и при этом охлаждается. Часть внутренней энергии превращается в механическую энергию.

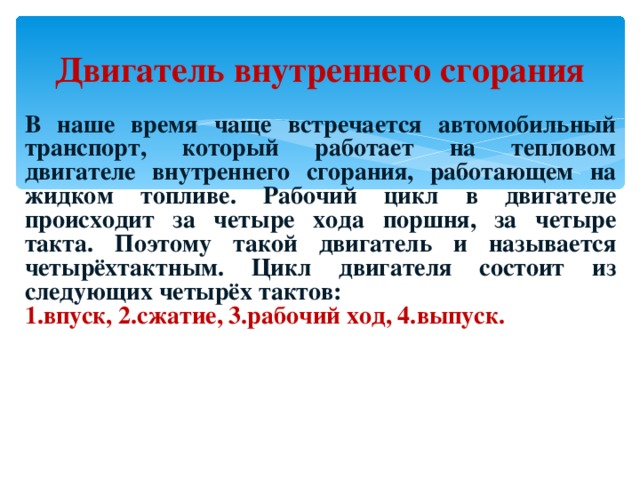

Двигатель внутреннего сгорания

В наше время чаще встречается автомобильный транспорт, который работает на тепловом двигателе внутреннего сгорания, работающем на жидком топливе. Рабочий цикл в двигателе происходит за четыре хода поршня, за четыре такта. Поэтому такой двигатель и называется четырёхтактным. Цикл двигателя состоит из следующих четырёх тактов:

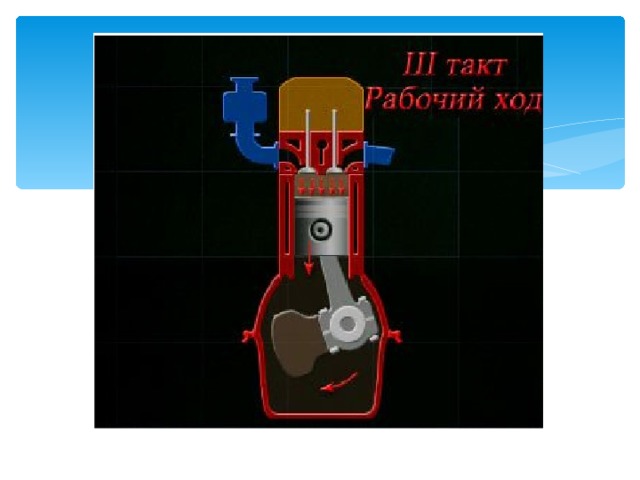

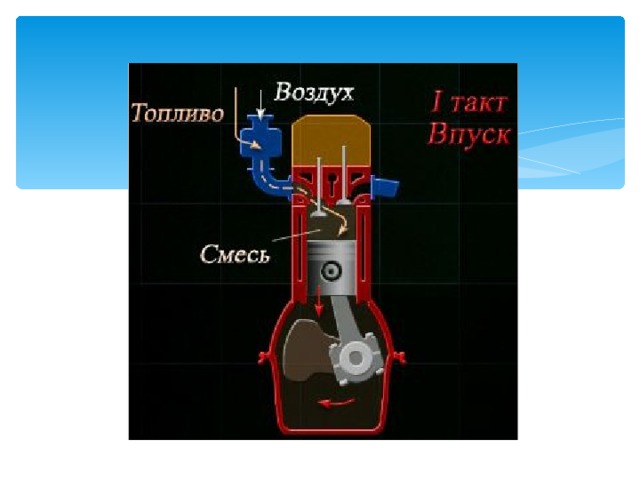

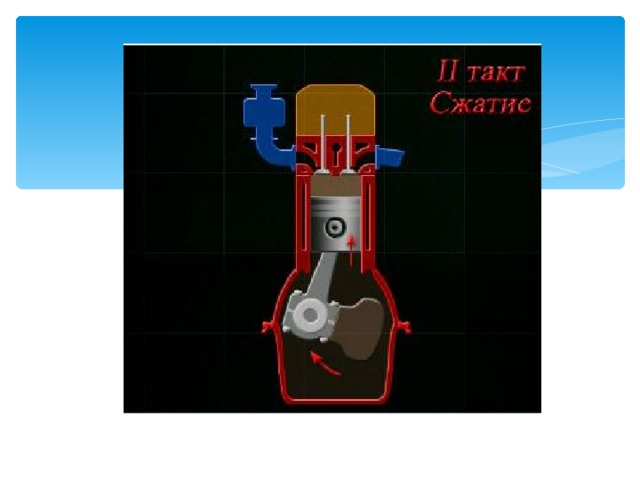

1.впуск, 2.сжатие, 3.рабочий ход, 4.выпуск.

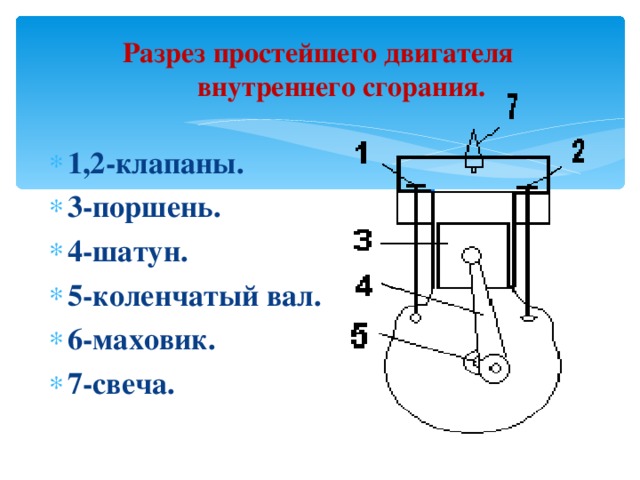

Разрез простейшего двигателя внутреннего сгорания.

• 1,2-клапаны.
• 3-поршень.
• 4-шатун.
• 5-коленчатый вал.
• 6-маховик.
• 7-свеча.

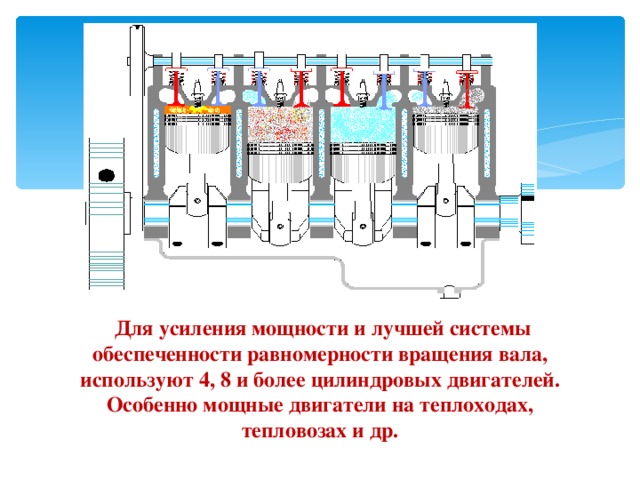

Для усиления мощности и лучшей системы обеспеченности равномерности вращения вала, используют 4, 8 и более цилиндровых двигателей. Особенно мощные двигатели на теплоходах, тепловозах и др.

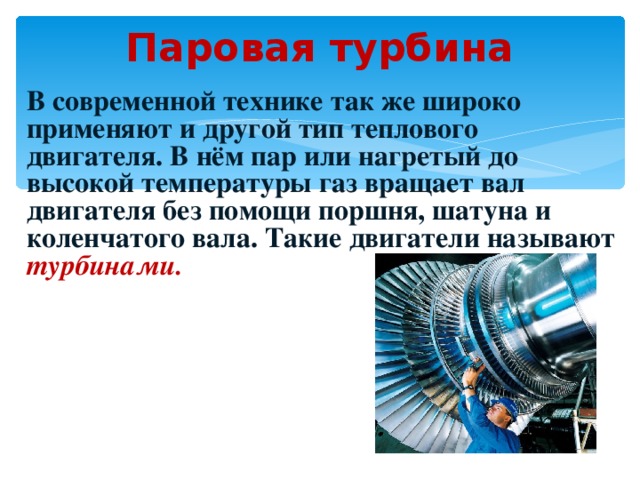

Паровая турбина

В современной технике так же широко применяют и другой тип теплового двигателя. В нём пар или нагретый до высокой температуры газ вращает вал двигателя без помощи поршня, шатуна и коленчатого вала. Такие двигатели называют турбинами.

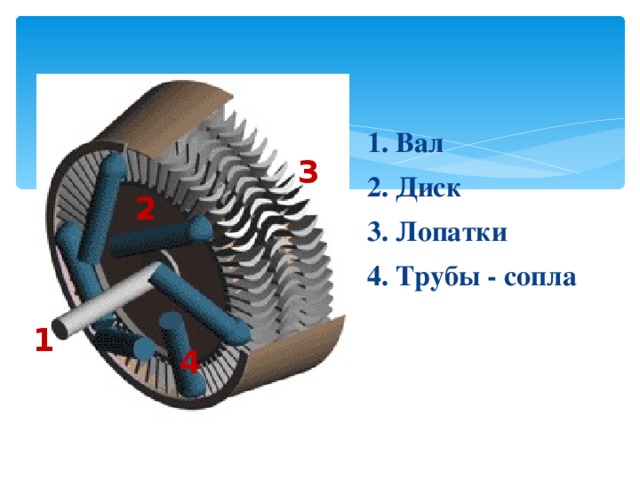

1. Вал

2. Диск

3. Лопатки

4. Трубы - сопла

3

2

1

4

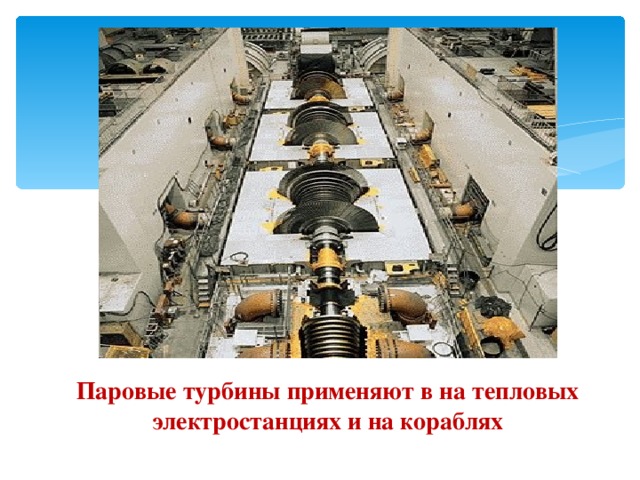

Паровые турбины применяют в на тепловых электростанциях и на кораблях

Ракетный двигатель

Простейший ракетный двигатель работает на сжатом газе. По назначению различают разгонные, тормозные, управляющие и др.

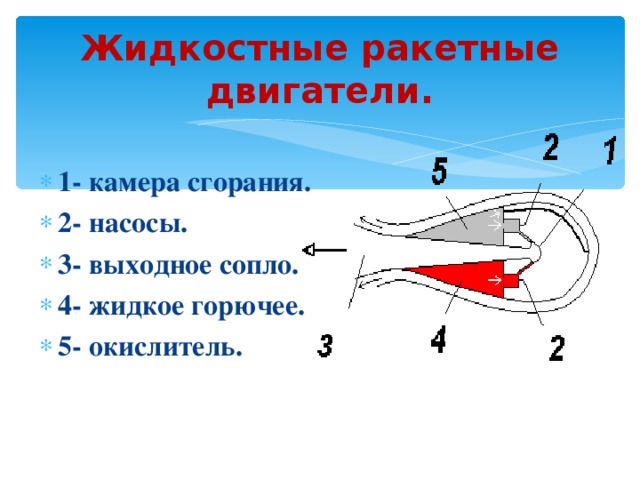

Жидкостные ракетные двигатели.

• 1- камера сгорания.
• 2- насосы.
• 3- выходное сопло.
• 4- жидкое горючее.
• 5- окислитель.

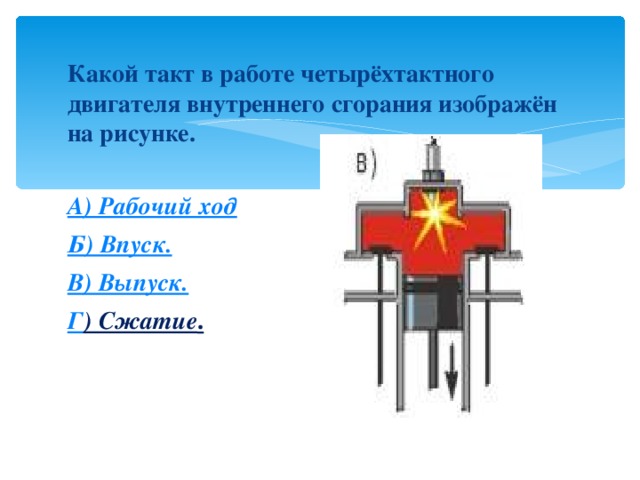

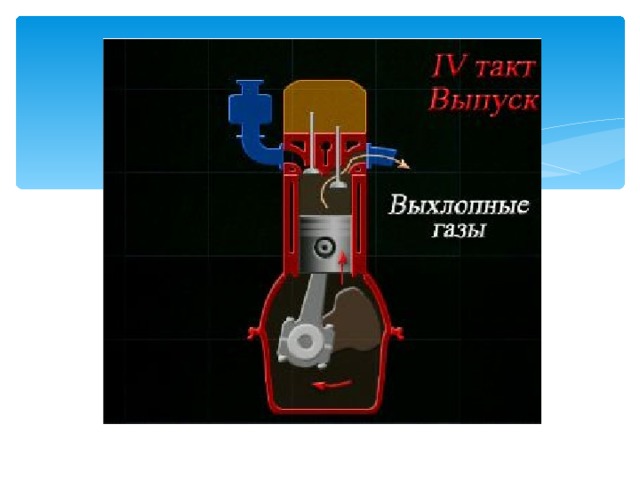

Какой такт в работе четырёхтактного двигателя внутреннего сгорания изображён на рисунке.

А ) Рабочий ход

Б ) Впуск.

В ) Выпуск.

Г ) Сжатие .

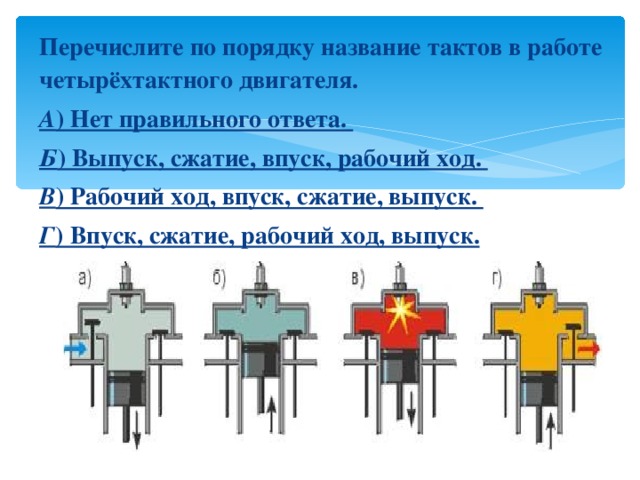

Перечислите по порядку название тактов в работе четырёхтактного двигателя.

А ) Нет правильного ответа.

Б ) Выпуск, сжатие, впуск, рабочий ход.

В ) Рабочий ход, впуск, сжатие, выпуск.

Г ) Впуск, сжатие, рабочий ход, выпуск.

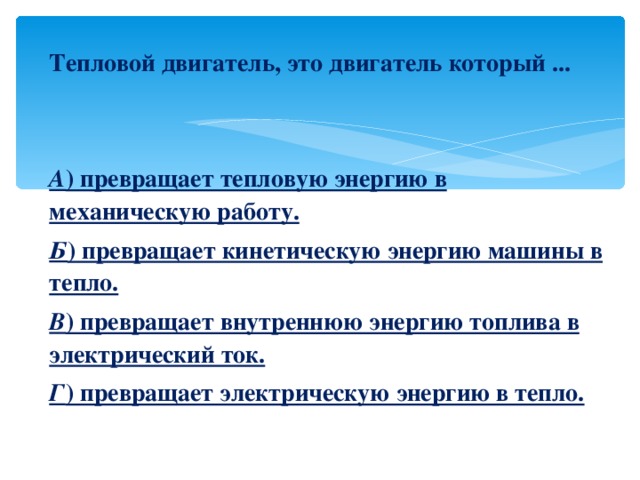

Тепловой двигатель, это двигатель который ...

А ) превращает тепловую энергию в механическую работу.

Б ) превращает кинетическую энергию машины в тепло.

В ) превращает внутреннюю энергию топлива в электрический ток.

Г ) превращает электрическую энергию в тепло.

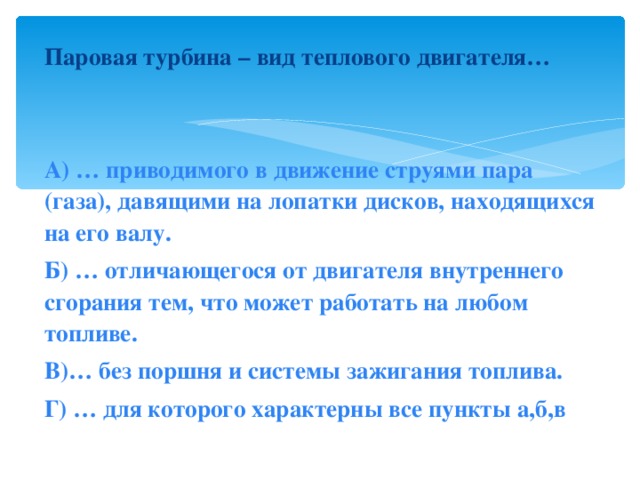

Паровая турбина – вид теплового двигателя…

А) … приводимого в движение струями пара (газа), давящими на лопатки дисков, находящихся на его валу.

Б) … отличающегося от двигателя внутреннего сгорания тем, что может работать на любом топливе.

В)… без поршня и системы зажигания топлива.

Г) … для которого характерны все пункты а,б,в

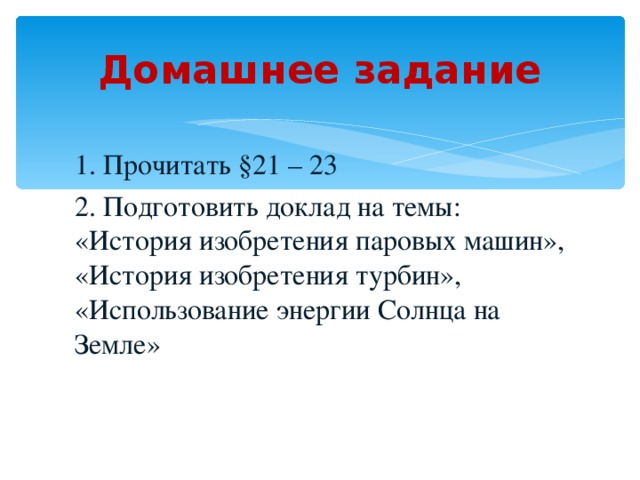

Домашнее задание

1. Прочитать §21 – 23

2. Подготовить доклад на темы: «История изобретения паровых машин», «История изобретения турбин», «Использование энергии Солнца на Земле»
