Приложение к уроку ": Растровые и векторные изображения".

9 класс

Тема урока: «Растровая и векторная графика»

Компьютерные изображения делятся на 2 вида:

Растровые

(растровые изображения формируются из точек различного цвета, которые образуют строки и столбцы)

Векторные

(векторные изображения формируются из графических примитивов: точек, прямых, окружностей, для каждого из которых задаются координаты точек, цвет, толщина и стиль линии контура)

Примеры изображений

Векторное изображение

Растровое изображение

пиксель

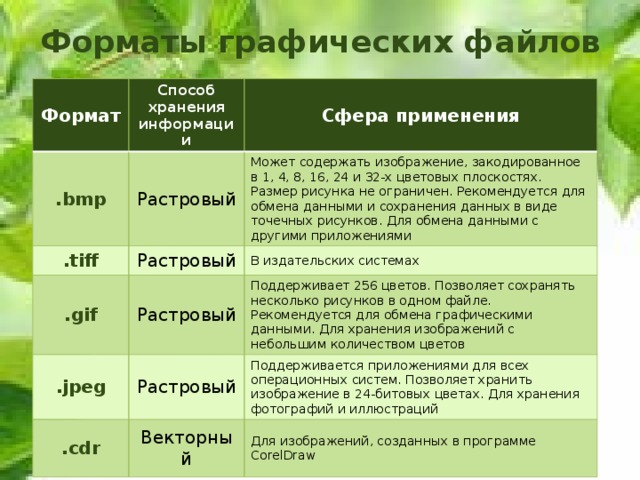

Форматы графических файлов

Формат

Способ хранения информации

.bmp

.tiff

Сфера применения

Растровый

.gif

Растровый

Может содержать изображение, закодированное в 1, 4, 8, 16, 24 и 32-х цветовых плоскостях. Размер рисунка не ограничен. Рекомендуется для обмена данными и сохранения данных в виде точечных рисунков. Для обмена данными с другими приложениями

В издательских системах

Растровый

.jpeg

Поддерживает 256 цветов. Позволяет сохранять несколько рисунков в одном файле. Рекомендуется для обмена графическими данными. Для хранения изображений с небольшим количеством цветов

Растровый

.cdr

Поддерживается приложениями для всех операционных систем. Позволяет хранить изображение в 24-битовых цветах. Для хранения фотографий и иллюстраций

Векторный

Для изображений, созданных в программе CorelDraw

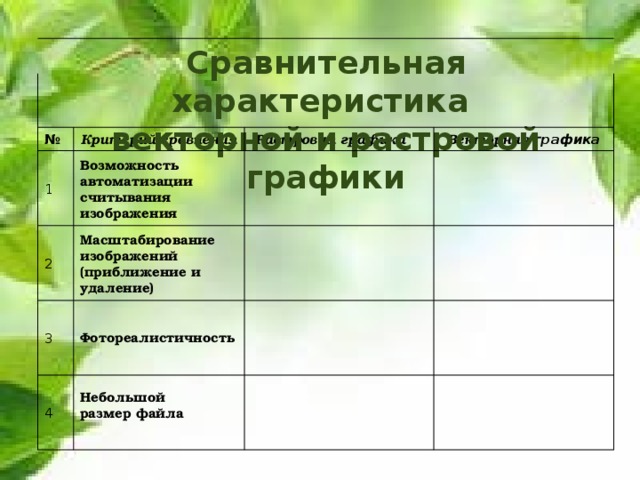

Сравнительная характеристика

векторной и растровой графики

№

Критерий сравнения

Растровая графика

Векторная графика

1

Возможность автоматизации

считывания изображения

2

Масштабирование изображений (приближение и удаление)

Фотореалистичность

3

4

Небольшой размер файла

Качество растрового изображения зависит от:

1 . Размера изображения

( чем больше пространственное разрешение, тем лучше качество )

Качество растрового изображения зависит от:

2. Количества цветов в изображении

(Человеческий глаз воспринимает около 350 тысяч цветов). Чем больше цветов, тем реалистичнее картинка

Недостатки растрового изображения:

1. Большой объем

2. Чувствительность к масштабированию

Т.к. необходимо хранить код цвета каждого пикселя. А если мы хотим качественное изображение, то разрешение должно быть большим

1) При уменьшении изображения, несколько соседних точек преобразуются в одну – теряется четкость изображения (размытость)

2) При увеличении изображения, точки добавляются – появляется ступенчатый эффект

Растровые изображения

Исходная картинка

При увеличении картинки

Векторные изображения

Векторные изображения формируются из базовых графических объектов (точек, прямых линий, окружностей, прямоугольников и т.д.), для каждого из которых задаются координаты опорных точек, цвет, толщина и стиль линии его контура.

Y

A (2;5) B (8;5)

X

« + » векторных изображений

1. Небольшой объем

2. Масштабирование без потери качества

Так как уменьшение или увеличение изображения происходит при помощи простого умножения координат точек на коэффициент масштабирования

Так как компьютеру не нужно помнить местоположение и цвет каждого пикселя

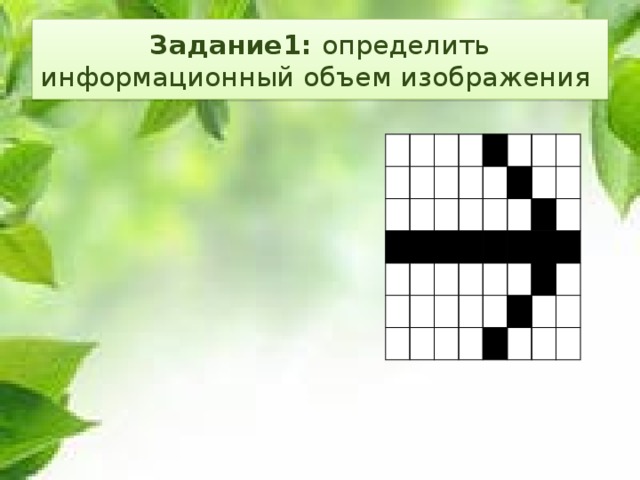

Задание1: определить информационный объем изображения

Задание 2:

Какой объем видеопамяти необходим для хранения графического изображения с пространственным разрешением 800 х 600 точек и глубиной цвета 24 бита?

Графические редакторы

• Чтобы создать графическое изображение, необходимо воспользоваться специальной программой – графическим редактором.
• Графический редактор- программа, для создания, редактирования и просмотра графических изображений. А так же графические редакторы позволяют обрабатывать и сохранять изображения в различных графических форматах

Векторные редакторы

Растровые редакторы

Corel Draw

Photoshop

Macromedia Flash MX

Paint

ИТОГИ УРОКА:

• Я знаю, что такое:

• Растровая графика; Векторная графика; Графический редактор Форматы графических файлов.
• Растровая графика;
• Векторная графика;
• Графический редактор
• Форматы графических файлов.
• Я умею: определять информационный объем растрового изображения.
• определять информационный объем растрового изображения.

ПЕРЕМЕНА!!!
