Применение простых механизмов.

Г

3=Ч

3=О

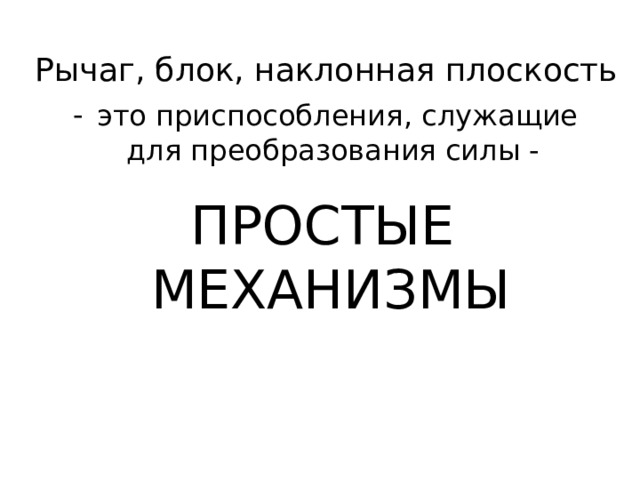

Рычаг, блок, наклонная плоскость

ПРОСТЫЕ МЕХАНИЗМЫ

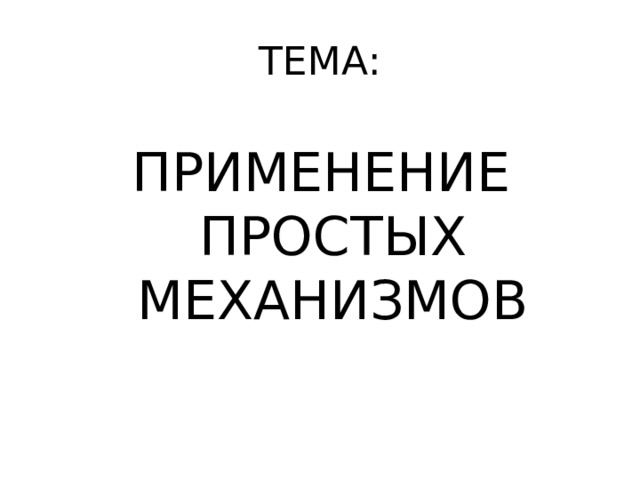

ПРИМЕНЕНИЕ ПРОСТЫХ МЕХАНИЗМОВ

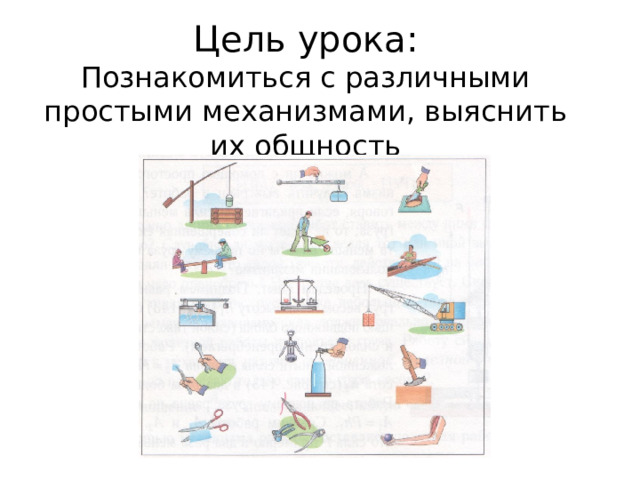

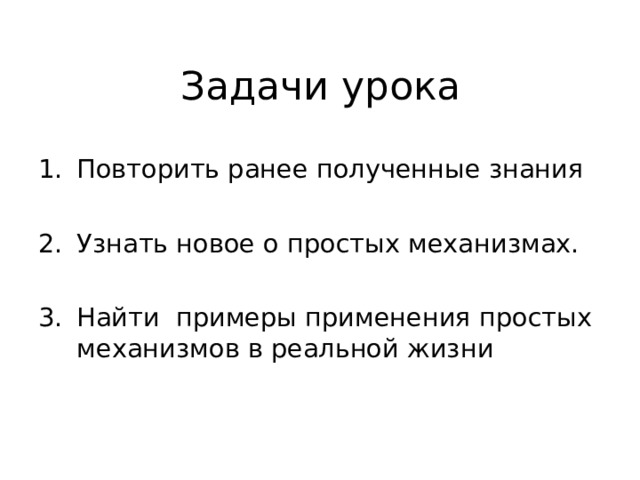

Цель урока: Познакомиться с различными простыми механизмами, выяснить их общность

27.02

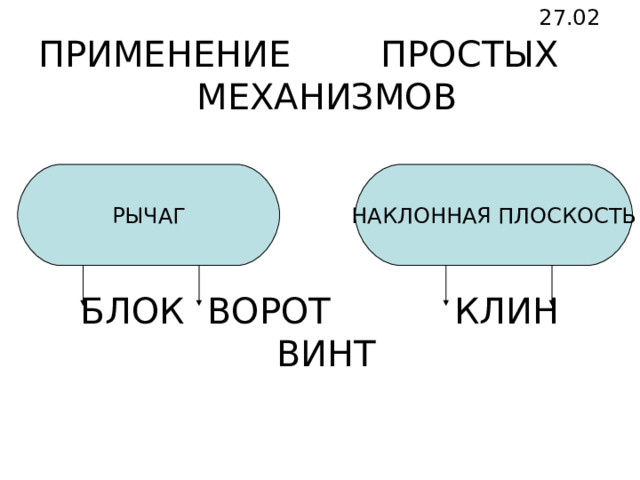

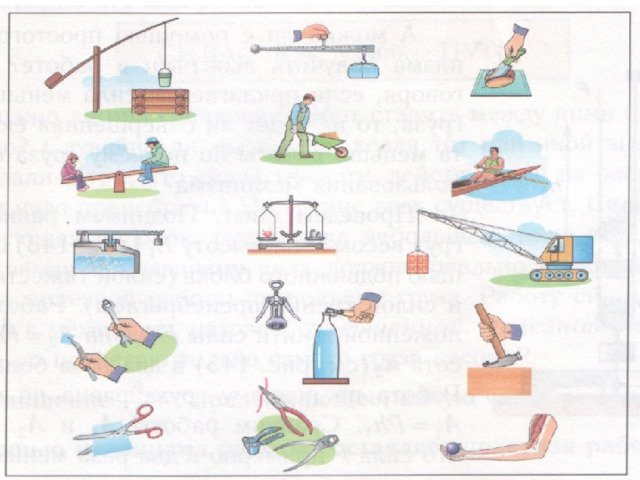

ПРИМЕНЕНИЕ ПРОСТЫХ МЕХАНИЗМОВ

РЫЧАГ

НАКЛОННАЯ ПЛОСКОСТЬ

БЛОК ВОРОТ КЛИН ВИНТ

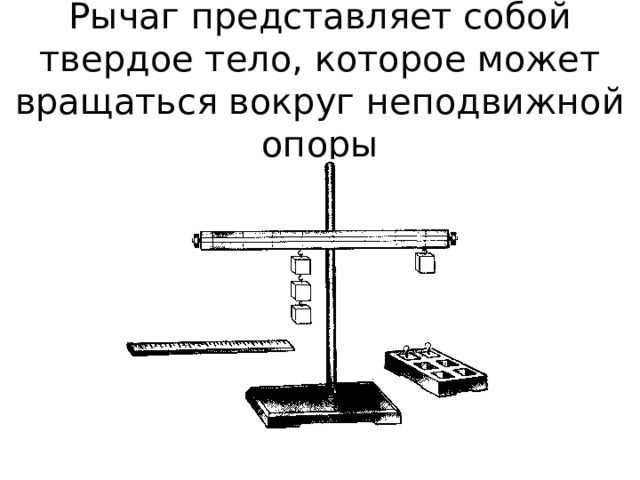

Рычаг представляет собой твердое тело, которое может вращаться вокруг неподвижной опоры

Рычаги 1 рода 2 рода

Уравновесить рычаг

1)2 груза слева, 2 груза справа

2)1 груз слева, 2 груза справа

3)1 груз слева, 3 груза справа

4)2 груза слева,3 груза справа

ВОПРОС

Почему дверные ручки делают дальше от оси вращения?

Вопрос. Пинцет – это рычаг какого рода?

Рычаги 1 рода 2 рода

Рычаги в теле  человека

Рычагами в теле  человека  являются почти все кости, имеющие некоторую свободу движения:

кости конечностей, нижняя челюсть, череп, фаланги пальцев.

Полиспаст – это система, состоящая из разных блоков.

Чему равен выигрыш в силе?

Ворот представляет собой цилиндр, к которому прикреплена рукоятка.

Выигрыш в силе равен r1/r2

Разновидности наклонной плоскости клин винт

Клин состоит из двух наклонных плоскостей, основания которых соприкасаются.

ВОПРОСЫ

• Дает ли клин выигрыш в силе? Если да, то какой? Изменяется ли направление действия силы?
• Дает ли клин выигрыш в силе?
• Если да, то какой?
• Изменяется ли направление действия силы?

Сила, с которой клин раздвигает половинки полена, больше силы, с которой молот воздействует на клин. То есть,  клин изменяет числовое значение приложенной силы . Молот действует на клин сверху вниз. Однако клин раздвигает части полена влево и вправо. То есть  клин изменяет направление действия силы .

Идеальный  выигрыш в силе равен отношению его длины к толщине на тупом конце. Реальный  выигрыш зависит от силы трения, которая меняется по мере хода  клина .

ВИНТ. Резьба винта представляет собой наклонную плоскость, многократно обернутую вокруг цилиндра

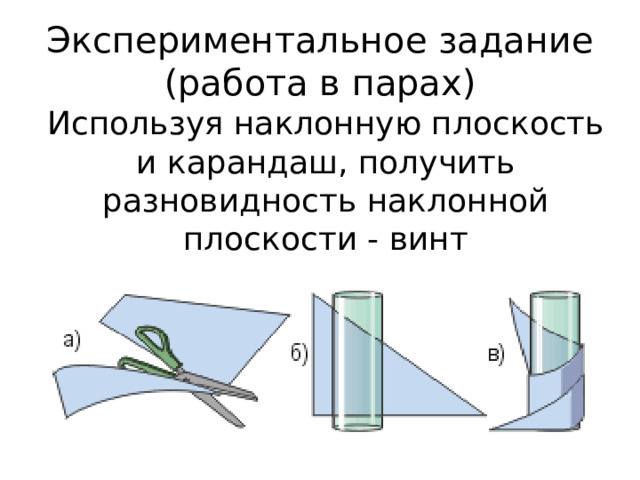

Экспериментальное задание (работа в парах)

Используя наклонную плоскость и карандаш, получить разновидность наклонной плоскости - винт

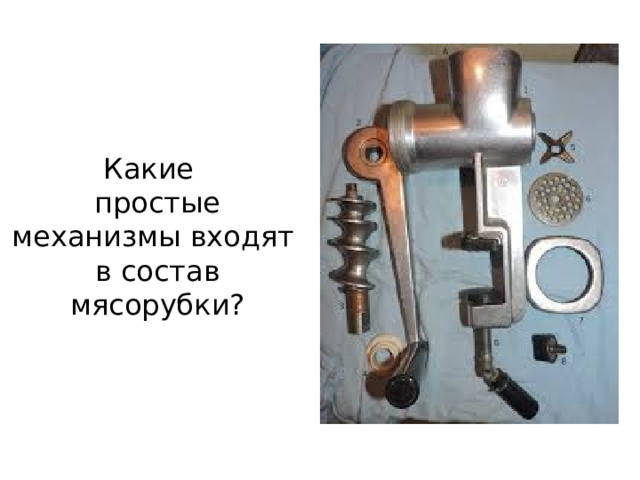

Какие простые механизмы входят в состав мясорубки?

Вопрос

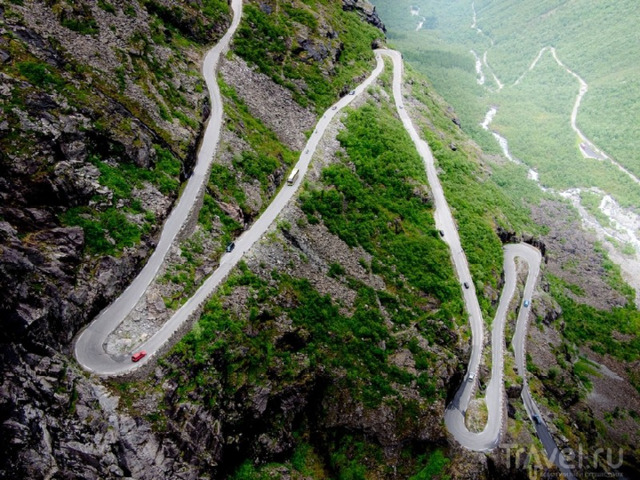

Для чего предназначен серпантин?

Каждый участок серпантина – это наклонная плоскость. При помощи наклонной плоскости мы получаем выигрыш в силе, можно подняться по прямой - будет тяжело, но быстрее, если подниматься по серпантину будет дольше, но легче

• является частью норвежской национальной дороги RV63, соединяющей города  Ондалснес    и  Валлдал
• Дорога была открыта королём  Хоконом VII  31 июля 1936 года, после 8 лет строительства. Даже в наши дни Лестница троллей может служить примером инженерного и конструкторского искусства. Дорога во время подъёма делает 11 резких поворотов, высота подъёма иногда составляет 9 %. Примерно на середине подъёма находится мост через водопад Стигфоссен.
• Местами ширина дороги не превышает 3,3 метра, поэтому проезд машин, длина которых больше, чем 12,4 метра, запрещён.
• В осенне-зимний период Лестница троллей закрыта для проезда. Обычно этот участок дороги открывается во второй половине мая и закрывается в октябре, но в зависимости от погодных условий эти даты могут сдвигаться.

• 1. тест для самоконтроля стр. 108-110

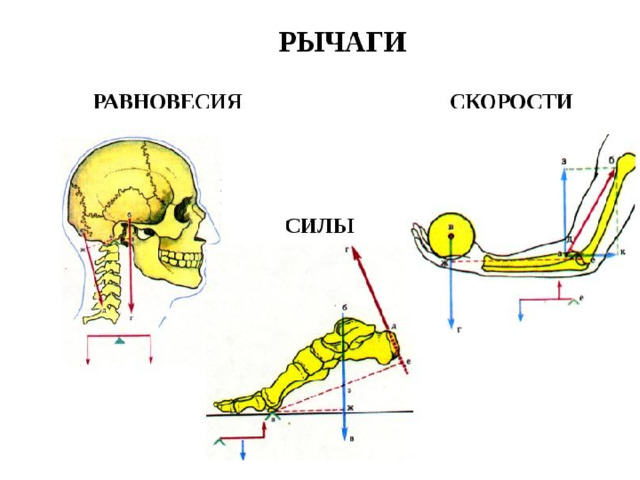

• 2. выяснить, почему рычаги на рисунке называются рычагами равновесия, скорости и силы, рычагами какого рода они являются
