"Принцип работы ДВС"

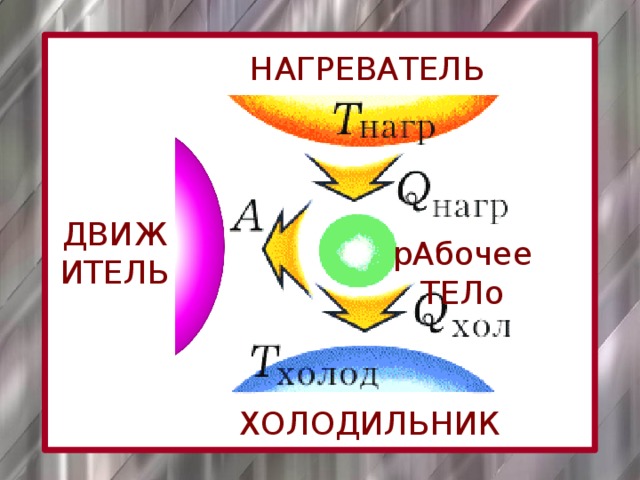

ПРИНЦИПЫ РАБОТЫ ТЕПЛОВЫХ МАШИН

НАГРЕВАТЕЛЬ

ДВИЖИТЕЛЬ

рАбочее ТЕЛо

ХОЛОДИЛЬНИК

Вид машины

Рабочее тело

Двигатель внутреннего сгорания

Нагреватель

Газ, полученный при сгорании топлива

Паровая турбина

Холодильник

Реактивные двигатели

Горящее топ-ливо (бензин, дизельное,)

Пар, перегретый до 300-500 0 С

Газ, полученный при сгорании топлива

Атмосферный воздух

Горящее топли-во (каменный уголь, мазут, природный газ)

Вода в конденсаторе

Горящее топ-ливо (керосин, ракетное топ-ливо, порох )

Атмосферный воздух или космическое пространство

коэффициент полезного действия (КПД)

Q 1 = A + Q 2 откуда A = Q 1 – Q 2

КПД (η) – показывает какую часть совершен-ная работа составляет от получен-ного количества теплоты.

η = ∙ 100% η = ∙ 100%

или η = (1 – ) ∙100%

A Q 1

Q1 – Q2

Q1

Q2 Q1

коэффициент полезного действия (КПД)

ДВС – 20 – 40 %

Паровая турбина (ТЭС) – 40%

Паровая турбина (ТЭЦ) – до 60 %

РГД – 25 – 30 %

Ракетный двигатель – 0,005 – 0,009 %
