Принципы радиосвязи
Категория:
Физика
13.11.2016 10:00
Просмотр содержимого документа
«Принципы радиосвязи»
Радиосвязь
Динамик
Генератор ВЧ
НЧ
ВЧ
Усилитель
НЧ
Модулятор
Микрофон
НЧ
ВЧ
Детектор
Усилитель
ВЧ
Резонирующий контур
ВЧ
Усилитель
передающая антенна
приёмная антенна
Принцип радиотелефонной связи
Звук Микрофон ГВЧ
Модулятор УВЧ
Передающая антенна ЭФИР
Приемная антенна УВЧ
Детектор УНЧ Динамик

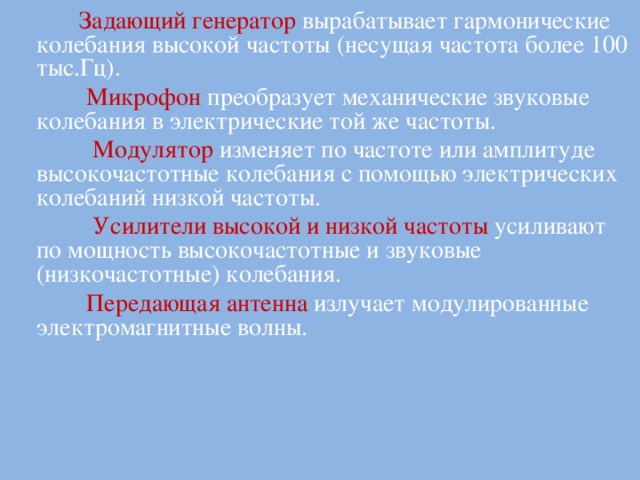

Задающий генератор вырабатывает гармонические колебания высокой частоты (несущая частота более 100 тыс.Гц).
Микрофон преобразует механические звуковые колебания в электрические той же частоты.
Модулятор изменяет по частоте или амплитуде высокочастотные колебания с помощью электрических колебаний низкой частоты.
Усилители высокой и низкой частоты усиливают по мощность высокочастотные и звуковые (низкочастотные) колебания.
Передающая антенна излучает модулированные электромагнитные волны.

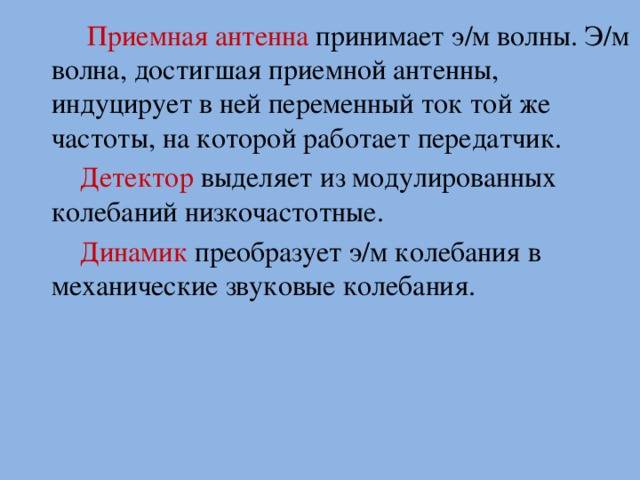

Приемная антенна принимает э/м волны. Э/м волна, достигшая приемной антенны, индуцирует в ней переменный ток той же частоты, на которой работает передатчик.
Детектор выделяет из модулированных колебаний низкочастотные.
Динамик преобразует э/м колебания в механические звуковые колебания.
