Проект "Устройства системного блока"

Городской конкурс исследовательских работ

«День науки» 2020

Предметная секция

ИНФОРМАТИКА

Практико-ориентированный проект

Тема:

«Наглядное пособие по информатике «Устройства системного блока»»

Выполнил: ученик 8 «А» класса

МБОУ СОШ №18 г. Костромы

Тишкевич Данил Сергеевич

Научный руководитель:

Учитель информатики

МБОУ СОШ №18 г. Костромы

Моховикова Евгения Николаевна

Кострома, 2020

СОДЕРЖАНИЕ

ВВЕДЕНИЕ…………………………………………………………………………….1

ОСНОВНАЯ ЧАСТЬ…………………………………………………………………...2 - 8

Материнская плата

Процессор

Кулер

Оперативная память

Видеокарта

Блок питания

Привод оптических дисков (СД)

Жесткий диск

Разъемы для подключения жестких дисков

Вид на системный блок сзади

Основные устройства системного блока (таблица)

ПРАКТИЧЕСКАЯ ЧАСТЬ………………………………………………………………9

ЗАКЛЮЧЕНИЕ…………………………………………………………………………..9

ВЫВОД……………………………………………………………………………………10

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ…………………………………….10

Аннотация

Курс информатики 5 – 7класса включает темы:

«Компьютер», где рассматриваются основные устройства компьютера.

«Объекты и системы», где изучается отношение «входит в состав», понятие персональный компьютер как система.

«Компьютер как универсальное устройство для работы с информацией», где идет разбор общего описания компьютера, основных компонентов персонального компьютера, их функции и основные характеристики.

Изучать устройства компьютера только с помощью иллюстраций не интересно. Мало кто из детей заглядывал вовнутрь системного блока, являющегося основной частью ПК.

В данном проекте была поставлена цель: создать наглядное пособие по информатике для изучения устройств системного блока.

Для этого использовался рабочий системный блок, из которого были извлечены устройства, закреплены на стенде, подключены к монитору и клавиатуре.

Цель реализована через изучение ресурсов Интернета, сбора информации, систематизации полученных данных, проявление творческих способностей, идей. В результате работа имеет практико – ориентированное направление.

Проект «Наглядное пособие по информатике «Устройства системного блока»» имеет практическую значимость, так как его можно использовать на уроках информатики и занятиях кружка по информатике.

ВВЕДЕНИЕ

Актуальность:

В 7 классе по информатике изучается тема « Персональный компьютер», в которой рассматривается системный блок, являющийся основной частью ПК.

Изучать устройства системного блока по нечеткой иллюстрации в учебнике не интересно. Маленький рисунок учебника не позволяет разглядеть элементы системного блока.

Мало кто, имея компьютер дома, используя его на уроках информатики, открывал крышку системного блока, заглядывал вовнутрь.

В своей работе я решил исследовать расположение устройств внутри системного блока, извлечь, разместить и закрепить все устройства на стенде, подключить устройства системного блока к монитору и клавиатуре, изучить устройства системного блока и их назначение.

Цель работы:

Создать наглядное пособие по информатике для изучения устройств системного блока

Задачи:

• Разобрать системный блок

• Исследовать устройства системного блока

• Устройства системного блока разместить и закрепить на стенде

• Подключить устройства системного блока к монитору и клавиатуре

• Детально изучить устройства системного блока и их назначение

• Определить, где в школьном курсе информатики 5 – 7 класса можно использовать наглядное пособие

Предмет исследования: устройства системного блока

Объект исследования: системный блок ПК

Практическая значимость исследования: наглядное пособие можно использовать на уроках информатики и занятиях кружка по информатике.

ОСНОВНАЯ ЧАСТЬ

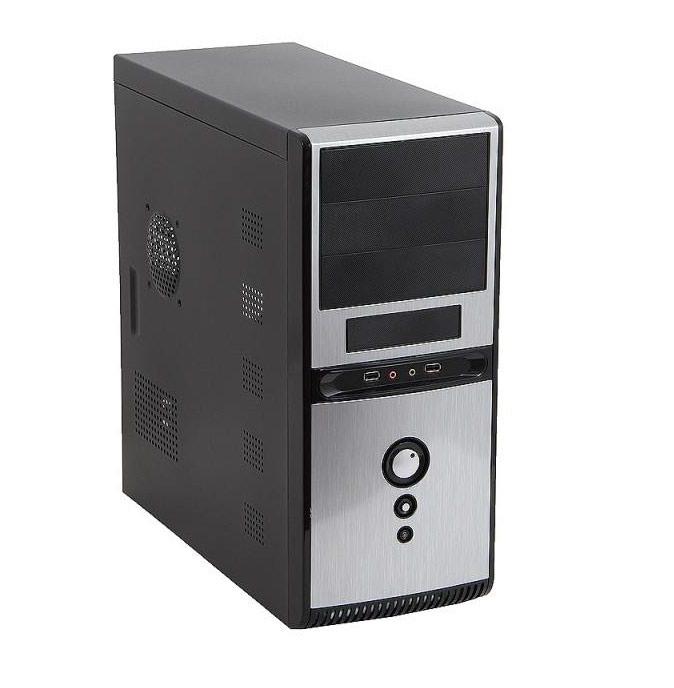

Системный блок

Системный блок – это корпус, в котором находятся основные компоненты компьютера, отвечающие за проведение вычислений и обработку информации. Обычно, создан из деталей нас основе стали, алюминия и пластика.

Внешний вид

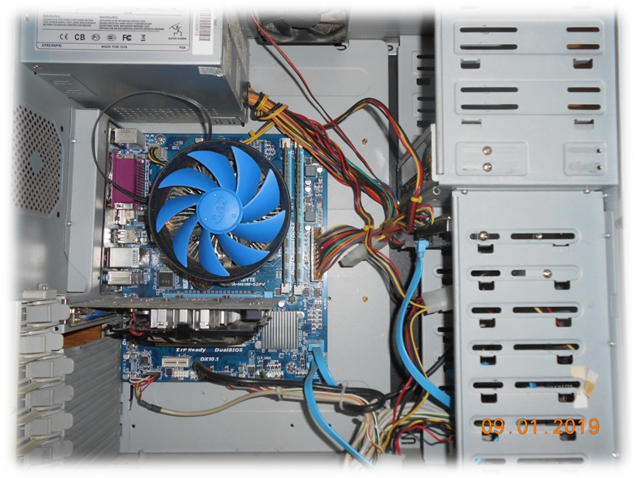

Откроем боковую крышку системного блока и увидим примерно такую картину:

Казалось бы – много всего разного и непонятного, но на самом деле не всё так непонятно. Все системные блоки похожи. Конечно, они различаются как внешним видом, так и внутренним, но в целом структура их похожа.

6

9

2 , 3

5

4

1

1. Материнская плата

2. Процессор

3.Куллер

4.Оперативная память

5. Видеокарта

6. Блок питания

7

8

7. Привод оптических дисков (СД)

8. Жесткий диск

9. Вентилятор дополнительный

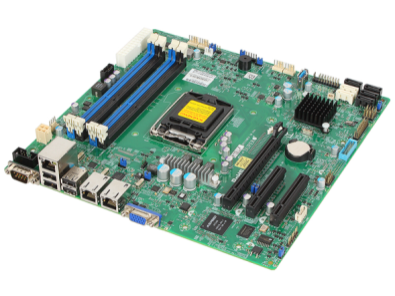

Материнская плата

Материнская плата - основа электронной составляющей компьютера. Она крепится к корпусу. Основные и наиболее важные элементы персонального компьютера, а если быть точнее, то именно системного блока располагаются на системной (материнской) плате.

На материнскую плату устанавливается процессор, память, видеокарта, большое количество микросхем, отвечающих за работу с процессором, памятью и другими устройствами. Т.е. она как бы соединительный элемент, база, к которой подключаются все остальные устройства.

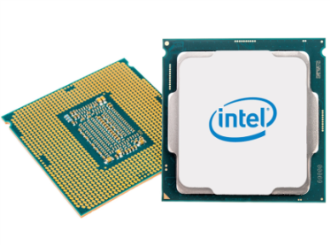

Процессор

Процессор  – это «мозг» компьютера, его основная микросхема. Процессор управляет работой каждого устройства компьютера и разрешает выполнение программного кода.

Быстродействие компьютера напрямую зависит от скорости процессора. Процессор оснащен специальными ячейками – регистрами, в которых помещены выполняемые процессором команды и данные, которыми они оперируют. Работа процессора заключается в выполнении и выборе из памяти команд и данных в определенной последовательности. Это и является основой выполнения программ.

Имеет небольшой размер и сверху покрывается металлической крышкой.

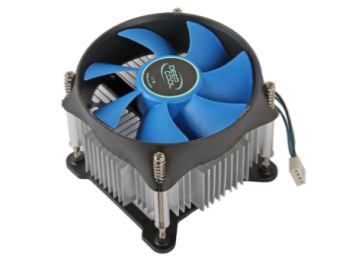

Кулер

Для охлаждения процессора и удержания его температуры в безопасных пределах применяется устройство охлаждения – кулер ( англ. Cooler – охладитель)

Если процессор специально не охлаждать, то его температура будет постоянно расти. Однако процессор не может нагреваться выше определенной величины, поскольку это может привести к выходу его из строя. Кроме того, постоянное воздействие высокой температуры может отрицательно сказаться на работоспособности и долговечности процессора.

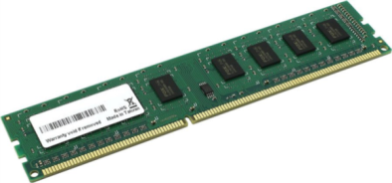

Оперативная память

Модуль оперативной памяти - это планки, которые вставляются в специальный разъём на материнской плате.

Оперативная память является энергозависимой частью системы компьютерной памяти, в которой во время работы компьютера хранится выполняемый машинный код (программы), а также входные, выходные и промежуточные данные, обрабатываемые процессором.

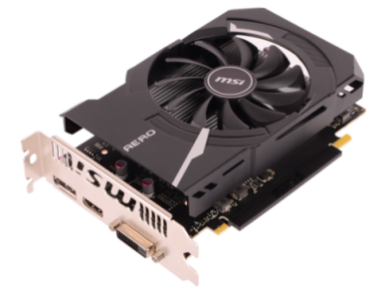

Видеокарта

Видеокарта (известна также как видеоадаптер, графическая плата, графический адаптер, графическая карта) – важная и очень сложная составная часть компьютера.

Это устройство, преобразующее графический образ, хранящийся как содержимое памяти компьютера (или самого адаптера), в форму, пригодную для дальнейшего вывода на экран монитора.

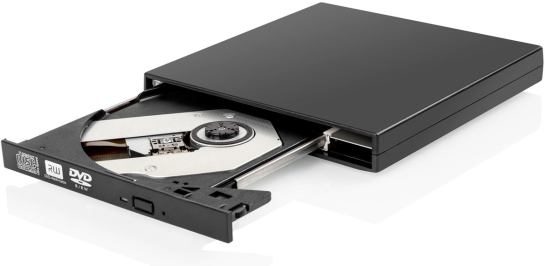

При́вод оптических дисков

Электромеханическое устройство для считывания и (в большинстве современных моделей) записи, посредством лазера, информации с оптических дисков в виде пластикового диска с отверстием в центре (компакт-диск, DVD и т. п.).

В обиходе называется обобщающим названием дисковод, по принципу чтения информации с носителя.

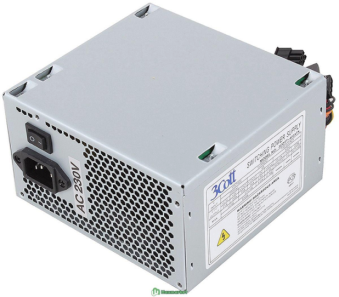

Блок питания

Это устройство, в задачи которого входит преобразовать сетевое переменное напряжение в постоянное и подать его компонентам компьютера (системной карте, процессору, видеокарте, жесткому диску, оперативной памяти и другим периферийным устройствам). Также блок питания (БП) имеет свойство защитить компьютер от перепадов напряжения. Выглядит БП, как небольшая коробочка с вентилятором, вставляемая в системный блок.

В разных странах напряжение и частота тока в сети разная. К примеру, если в России, а также в большинстве странах Европы, данные показатели равны 220В и 50 Гц соответственно, то в США напряжение тока в сети равна 120В, а частота 60Гц.

Жесткий диск (винчестер, накопитель на жестких магнитных дисках, HDD)

Запоминающее устройство произвольного доступа, основанное на принципе магнитной записи.

Используются в подавляющем большинстве компьютеров, а также как отдельно подключаемые устройства для хранения резервных копий данных, в качестве файлового хранилища и т.п.

Жесткий диск — устройство, предназначение которого длительное время хранить записанные на него данные. Основой HDD являются жесткие (алюминиевые) диски со специальным покрытием, на которое при помощи специальных головок записывается информация.

Важным является тот факт, что память HDD не энергозависима, то есть, не важно подключено питание или нет, записанная на устройство информация никуда не исчезнет. Это - важное отличие постоянной памяти компьютера, от временной (ОЗУ).

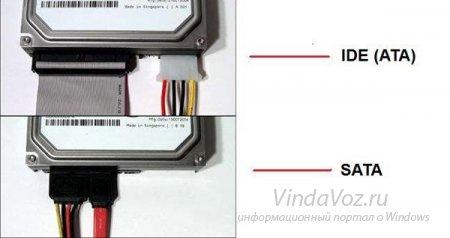

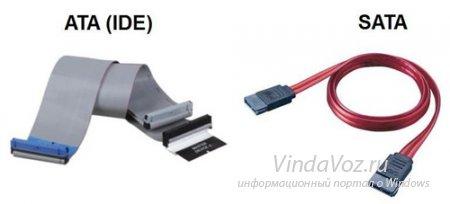

Разъемы для подключения жестких дисков

Эти разъемы служат в основном для подключения жестких дисков, только IDE уже устаревает и на его смену пришел SATA (который почти вытеснил предшественника, но на некоторых материнских платах всё же присутствует разъем IDE на всякий случай).

Вид на системный блок сзади

Если не разбирать системный блок, а посмотреть на него сзади, то можно увидеть примерно такую картину:

На картинке представлен довольно хороший системный блок со встроенной видеокартой и профессиональной звуковой картой + внешний файервол (FireWire).

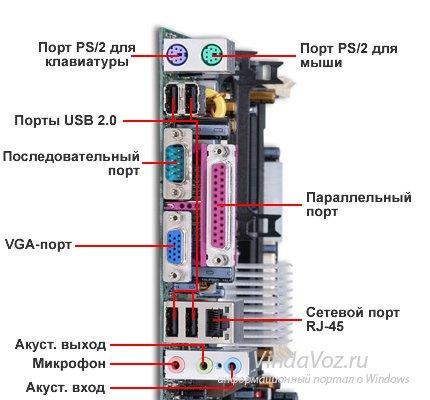

Если посмотреть на материнскую плату сбоку, то можно увидеть знакомые разъемы, которые выходят на заднюю часть системного блока:

Основные устройства системного блока

Это основные устройства в системном блоке, без которых работа компьютера невозможна. Именно они отвечают за производительность и быстродействие, от них зависит цена и пригодность компьютера к различным задачам.

ПРАКТИЧЕСКАЯ ЧАСТЬ

1. Разобран системный блок, который был в рабочем состоянии.

2. Исследованы устройства системного блока.

3. Подготовлен деревянный стенд с подставкой, который можно переносить.

4. Устройства системного блока размещены и закреплены на стенде.

5. Устройства системного блока на стенде подключены к монитору и клавиатуре.

ЗАКЛЮЧЕНИЕ

Работая над проектом, я разобрал системный блок, исследовал его устройства, разместил и закрепил их на стенде, подключил устройства системного блока к монитору и клавиатуре, изучил устройства системного блока и их назначение и помощью ресурсов Интернета.

Созданное наглядное пособие «Устройства системного блока» можно использовать в школьном курсе информатики для изучения тем 5 – 7 класса.

ВЫВОД

Использовать наглядное пособие «Устройства системного блока» можно на уроках информатики в 7 классе и на занятиях кружка по информатике в 5 классе и 6 классе.

Я думаю, что применение наглядного пособия на занятиях способствует лучше усвоить знания (слова забываются, а то, что увидел – осталось в памяти), повышает интерес к изучаемому понятию, расширяет кругозор, вносит разнообразие на уроке, легче представить изучаемый объект, можно потрогать руками.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

http://school-collection.edu.ru

CompGramotnost.ru, 2009-2019

https://rede-pc.ru

https://ru.wikipedia.org/wiki/Заглавная_страница

http://compolife.ru/ustrojstvo-kompjutera/

https://kkg.by/ustrojstvo-sistemnogo-bloka-personalnogo-kompyutera/

https://ru.wikipedia.org/wiki/

http://antonkozlov.ru/kompyuter/iz-chego-sostoit-sistemnyj-blok-kompyutera.html

http://gdpk.narod.ru/blok/blok.html
