«Проектирование архитектуры программных систем»
IDEF0-модель бизнес-процессов ветеринарной клиники
Точка зрения: руководитель ветеринарной клиники.
Цели моделирования: описание бизнес-процессов, оптимизация работы персонала, стандартизация услуг.
1. Описание предметной области
Ветеринарная клиника оказывает услуги по приему и осмотру животных, диагностике заболеваний, лечению и вакцинации, проведению хирургических операций, выдаче справок и документов, а также консультациям владельцев.
2. Границы модели уровень A-0
Входы: запросы владельцев, животные, медкарты/анамнез.
Выходы: диагнозы и назначения, вылеченные/стабилизированные животные, выданные документы, рекомендации владельцам.
Управления: правила и стандарты ветеринарии, законодательные требования, политики клиники, тарифы, расписание.
Механизмы: персонал клиники (администраторы, врачи, ассистенты), медицинское оборудование, информационная система.
3. Контекстная диаграмма A-0
Таблица для A-0
| Функция | A-0 Оказание ветеринарных услуг |
| Входы | Запросы владельцев; Животные; Медкарты/анамнез |
| Выходы | Диагнозы и назначения; Вылеченные/стабилизированные животные; Выданные документы; Рекомендации владельцам |
| Управления | Стандарты ветеринарии; Законодательные требования; Политики клиники; Тарифы; Расписание |
| Механизмы | Персонал; Оборудование; Информационная система |

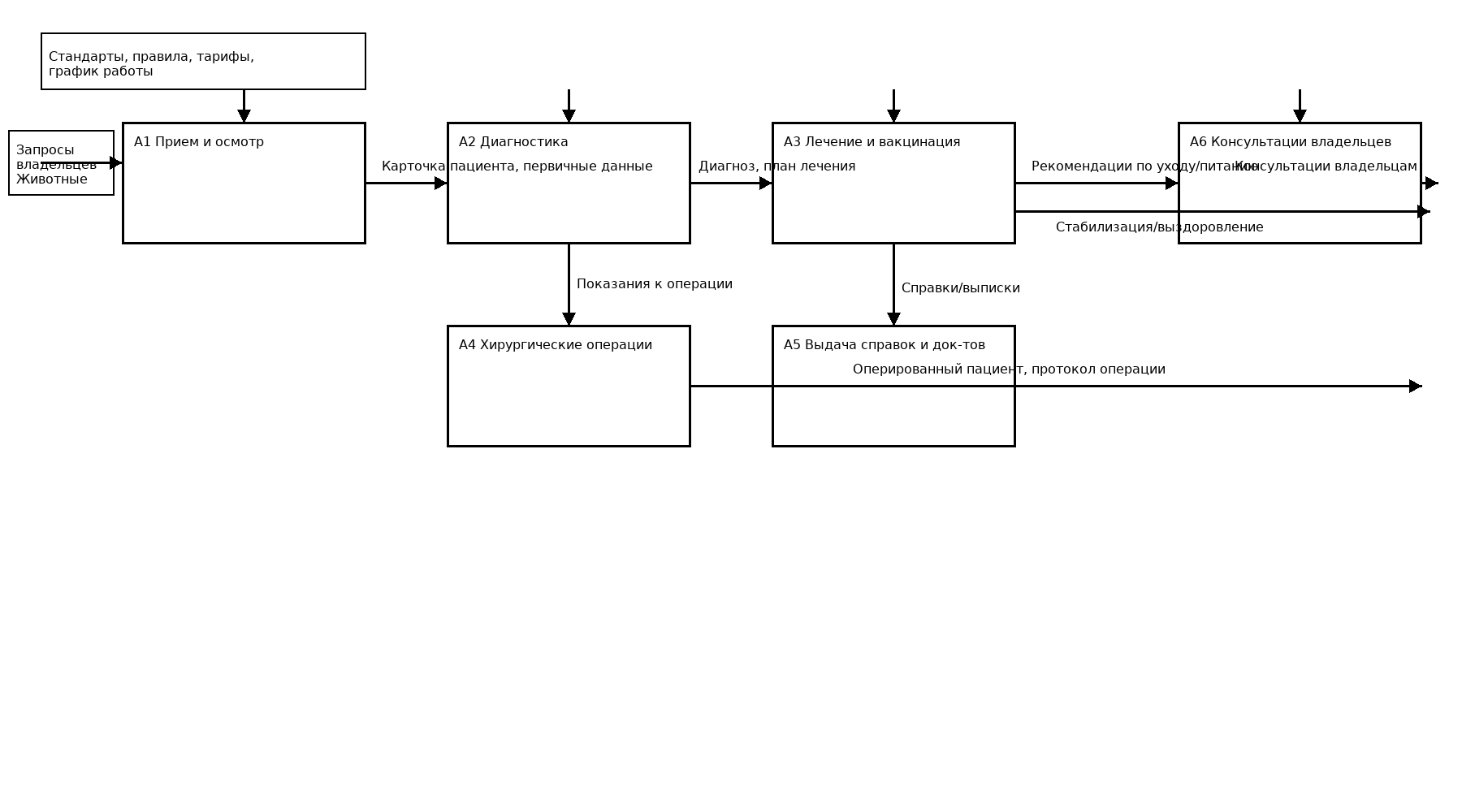

4. Декомпозиция первого уровня A0
Функции:
A1 Прием и осмотр;
A2 Диагностика;
A3 Лечение и вакцинация;
A4 Хирургические операции;
A5 Выдача справок и документов;
A6 Консультации владельцев.
Таблицы для A1–A6
| Функция | A1 Прием и осмотр |
| Входы | Запросы владельцев; Животные; Медкарты/анамнез |
| Выходы | Карточка пациента; первичный осмотр |
| Управления | Стандарты приема; Расписание; Тарифы |
| Механизмы | Администратор; Ветеринар; Система записи |
| Функция | A2 Диагностика |
| Входы | Карточка пациента; первичные данные |
| Выходы | Диагноз; план лечения; показания к операции |
| Управления | Протоколы диагностики; Стандарты |
| Механизмы | Врач; Лаборатория; УЗИ/рентген; ИС |
| Функция | A3 Лечение и вакцинация |
| Входы | Диагноз; план лечения |
| Выходы | Стабилизация/выздоровление; Выписки; Рекомендации |
| Управления | Протоколы лечения; Формуляры; Календарь вакцинации |
| Механизмы | Врач; Ассистент; Препараты; Оборудование; ИС |
| Функция | A4 Хирургические операции |
| Входы | Показания к операции; Согласие владельца |
| Выходы | Операционный протокол; Оперированный пациент |
| Управления | Хирургические стандарты; Анестезиологические протоколы |
| Механизмы | Хирург; Анестезиолог; Операционная; Мониторы |
| Функция | A5 Выдача справок и документов |
| Входы | Информация о пациенте и услуге |
| Выходы | Ветеринарные паспорта; Справки; Выписки |
| Управления | Требования законодательства; Шаблоны документов |
| Механизмы | Администратор; ИС; Принтер/сканер |
| Функция | A6 Консультации владельцев |
| Входы | Результаты лечения; План ухода |
| Выходы | Рекомендации по уходу/питанию/профилактике |
| Управления | Памятки и стандарты консультаций |
| Механизмы | Ветеринар; Ассистент; Инф.материалы |
5. Декомпозиция второго уровня: A2 Диагностика
Таблицы для A2.1–A2.4
| Функция | A2.1 Сбор анамнеза |
| Входы | Жалобы, симптомы, карта пациента |
| Выходы | Назначения на анализы; первичное заключение |
| Управления | Протоколы опроса/осмотра |
| Механизмы | Врач; ИС (ЭМК) |
| Функция | A2.2 Лабораторные анализы |
| Входы | Назначения; Биоматериал |
| Выходы | Результаты анализов |
| Управления | Лабораторные регламенты; Калибровка приборов |
| Механизмы | Лаборант; Анализаторы; ЛИС |
| Функция | A2.3 Инструментальная диагностика |
| Входы | Показания к исследованиям |
| Выходы | Снимки/протоколы УЗИ/рентген |
| Управления | Методические стандарты |
| Механизмы | Специалист УЗИ/рентген; Оборудование; РИС |
| Функция | A2.4 Установление диагноза |
| Входы | Результаты анализов; Снимки/протоколы |
| Выходы | Подтвержденный диагноз; План лечения |
| Управления | Клинические рекомендации; Стандарты |
| Механизмы | Врач; ИС |
6. Проверка корректности связей
Связность проверена: потоки между A1→A2→A3 согласованы, ветвление на A4 при показаниях к операции, документы формируются в A5, рекомендации выходят из A6. Управляющие воздействия применимы ко всем блокам, механизмы общие и специальные указаны.
