Проецирование на чертежах

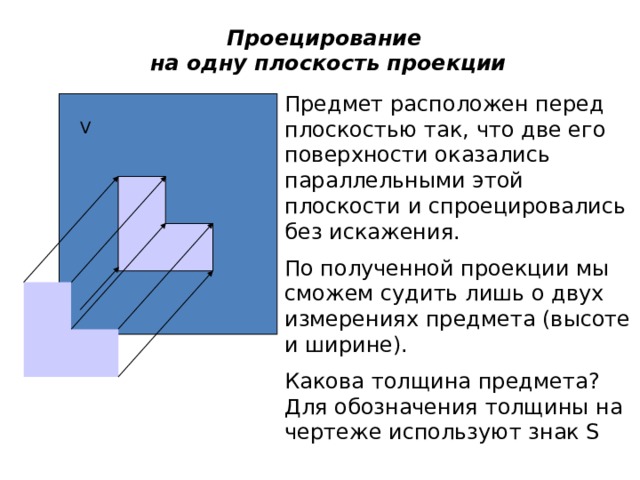

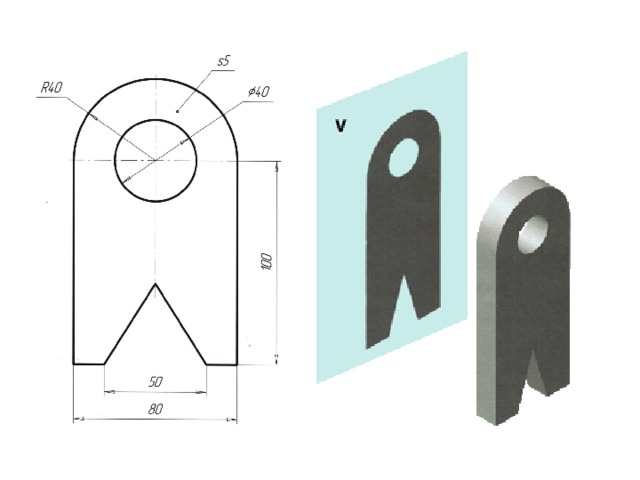

Проецирование на одну плоскость проекции

Предмет расположен перед плоскостью так, что две его поверхности оказались параллельными этой плоскости и спроецировались без искажения.

По полученной проекции мы сможем судить лишь о двух измерениях предмета (высоте и ширине).

Какова толщина предмета? Для обозначения толщины на чертеже используют знак S

V

Прямоугольное проецирование

V

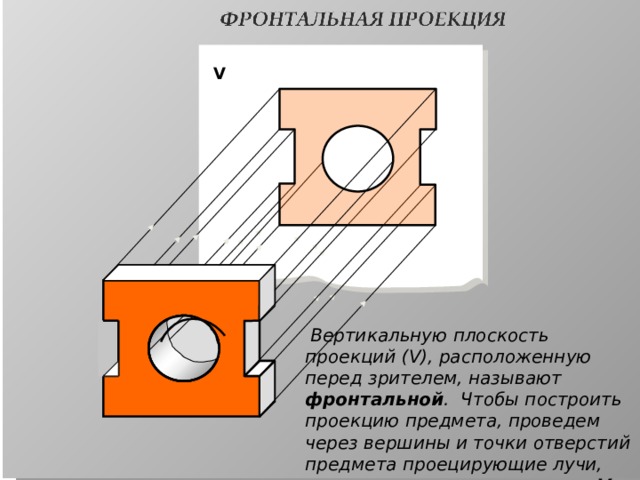

Вертикальную плоскость проекций (V), расположенную перед зрителем, называют фронтальной . Чтобы построить проекцию предмета, проведем через вершины и точки отверстий предмета проецирующие лучи, перпендикулярные плоскости V

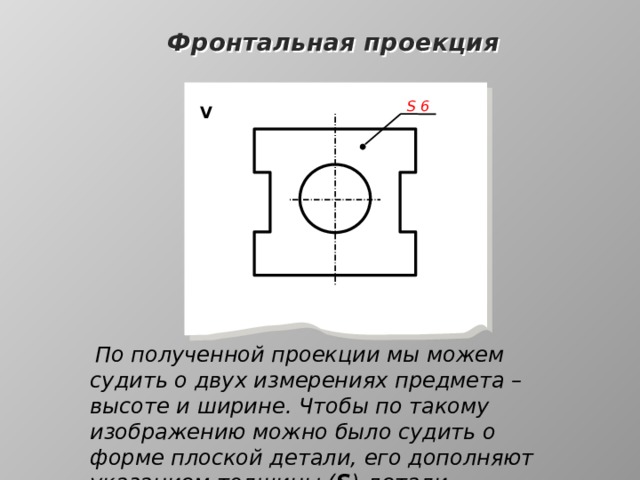

Фронтальная проекция

S 6

V

По полученной проекции мы можем судить о двух измерениях предмета – высоте и ширине. Чтобы по такому изображению можно было судить о форме плоской детали, его дополняют указанием толщины ( S ) детали

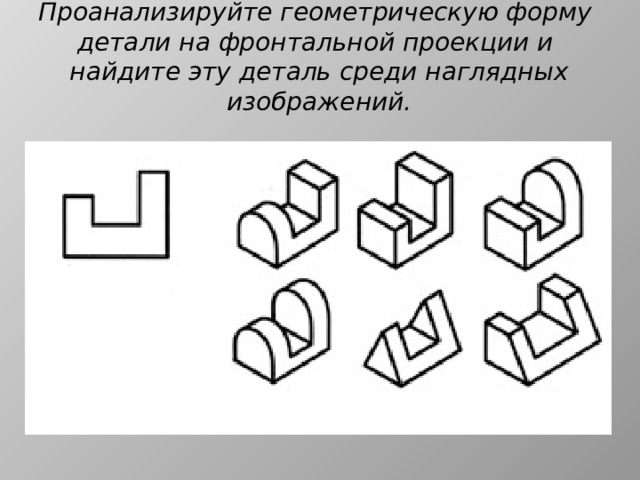

Проанализируйте геометрическую форму

детали на фронтальной проекции и найдите эту деталь среди наглядных изображений.

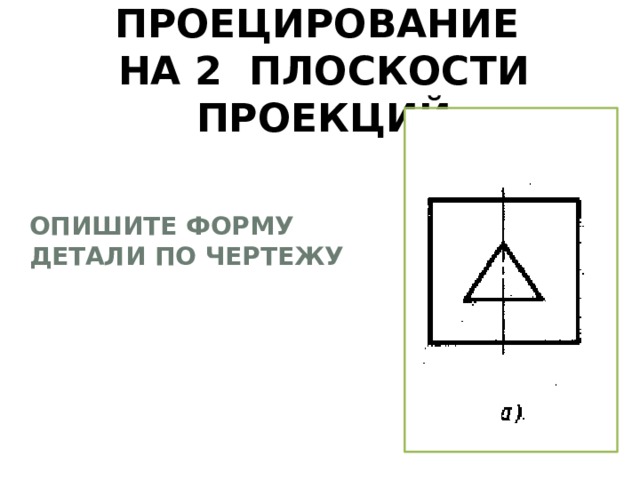

ПРОЕЦИРОВАНИЕ НА 2 ПЛОСКОСТИ ПРОЕКЦИЙ

ОПИШИТЕ ФОРМУ ДЕТАЛИ ПО ЧЕРТЕЖУ

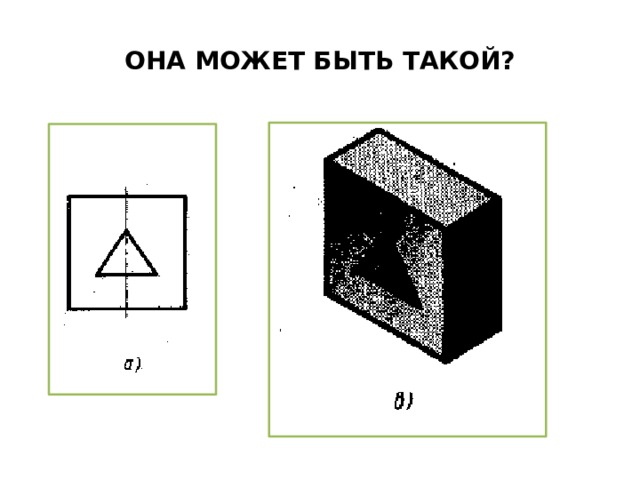

ОНА МОЖЕТ БЫТЬ ТАКОЙ?

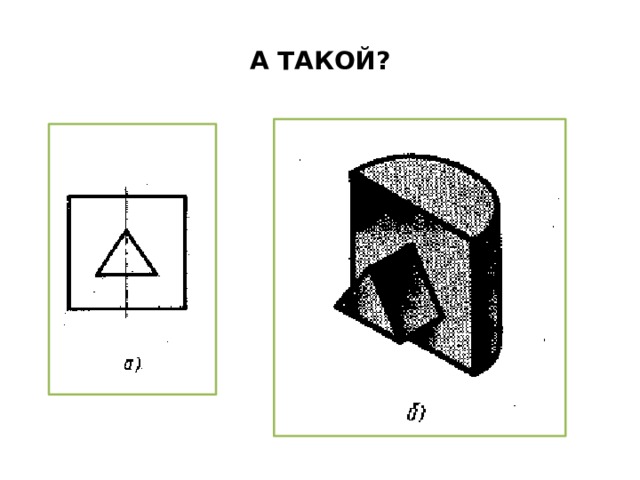

А ТАКОЙ?

КАКОВ ВЫХОД?

НЕОБХОДИМО ПОСТРОИТЬ ВТОРУЮ ПРОЕКЦИЮ ДЕТАЛИ.

Прямоугольное проецирование

V

X

Н

Одна проекция не всегда определяет геометрическую форму предмета. В таком случае можно построить две прямоугольные проекции предмета на две взаимно перпендикулярные плоскости: фронтальную ( V ) и горизонтальную ( Н ). Линию пересечения плоскостей ( Х ) называют осью проекций

Прямоугольное проецирование

V

Н

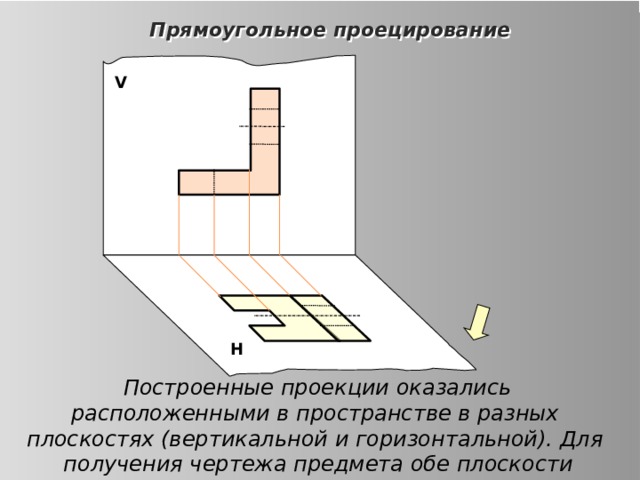

Построенные проекции оказались расположенными в пространстве в разных плоскостях (вертикальной и горизонтальной). Для получения чертежа предмета обе плоскости совмещают в одну

Прямоугольное проецирование

V

Н

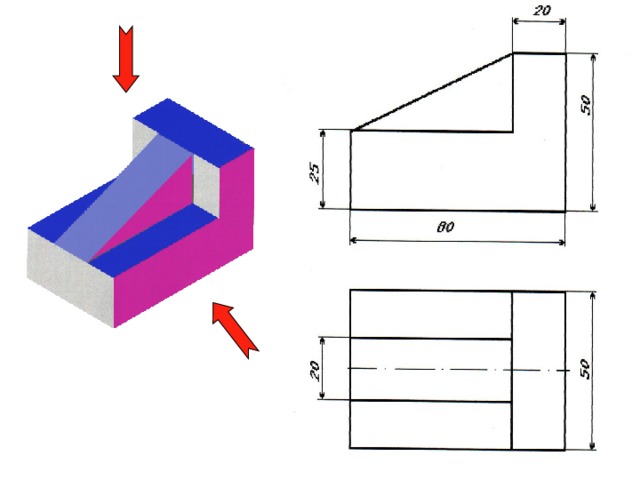

Прямоугольное проецирование

V

Н

Проанализируйте геометрическую форму

детали на фронтальной и горизонтальной проекциях и найдите эту деталь среди наглядных изображений.

Определите, какой детали соответствует данный чертеж

Прямоугольное проецирование

V

W

Н

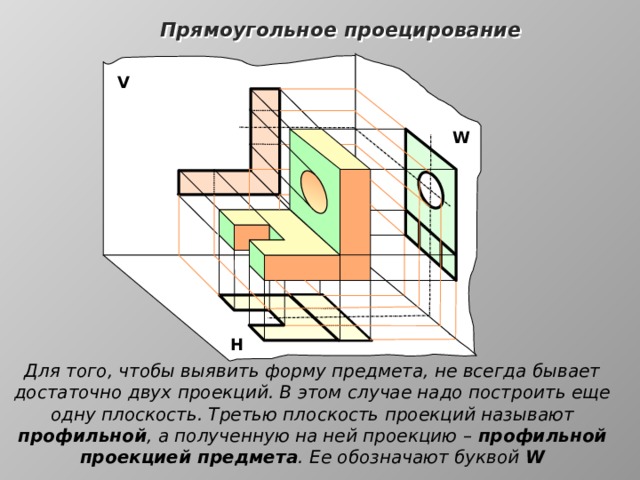

Для того, чтобы выявить форму предмета, не всегда бывает достаточно двух проекций. В этом случае надо построить еще одну плоскость. Третью плоскость проекций называют профильной , а полученную на ней проекцию – профильной проекцией предмета . Ее обозначают буквой W

Прямоугольное проецирование

V

W

Н

Для получения чертежа предмета плоскость W поворачивают на 90 0 вправо, а плоскость Н на 90 0 вниз

Прямоугольное проецирование

V

W

Н

Прямоугольное проецирование

V

W

Н

Три плоскости проекций

Фронтальная

Профильная

Вид спереди

Вид слева

Горизонтальная

Вид сверху

Чертеж, представленный тремя проекциями

или видами, дает наиболее полное представление

о форме и конструкции предмета и называется

КОМПЛЕКСНЫМ ЧЕРТЕЖОМ

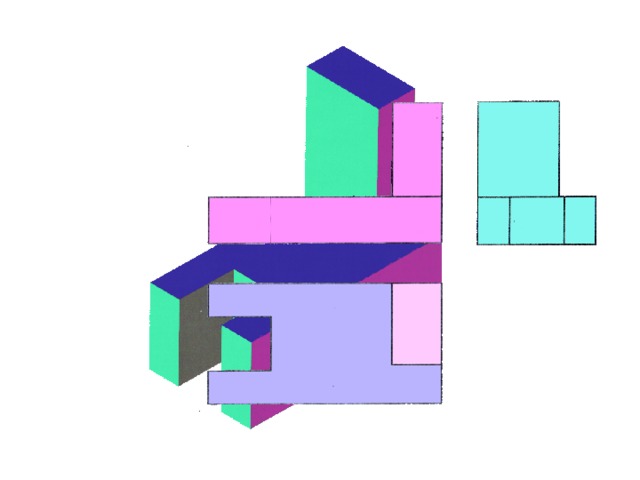

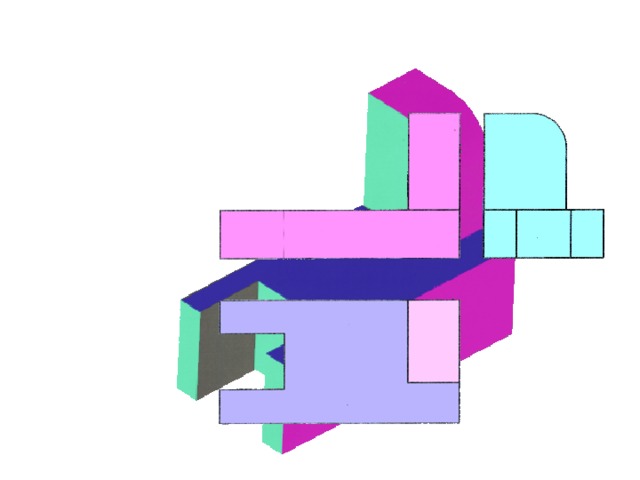

Проецирование на три плоскости проекции

Прямоугольное проецирование

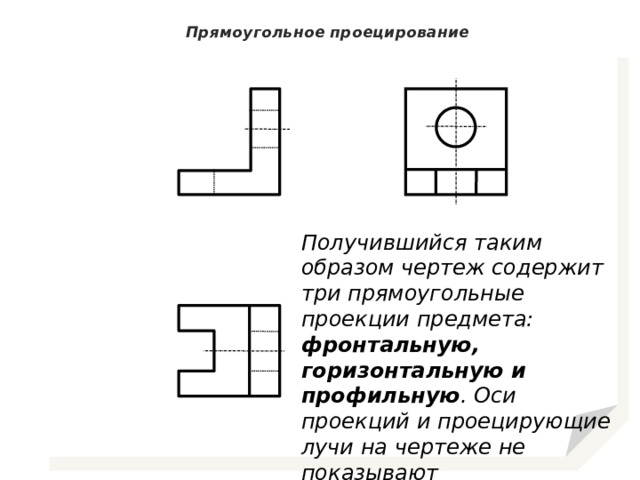

Получившийся таким образом чертеж содержит три прямоугольные проекции предмета: фронтальную, горизонтальную и профильную . Оси проекций и проецирующие лучи на чертеже не показывают

78

18

30

58

Прямоугольное проецирование

18

Ф 30

60

На чертеже проекции располагают в проекционной связи. Чертеж, состоящий из нескольких прямоугольных проекций, называют чертежом в системе прямоугольных проекций

26

76

Чертил Петров В.

Стойка

Проверил

Школя № 1274 кл. 9 Б сталь 1:1
