«БЕЛГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ»

(НИУ «БелГУ»)

Институт инженерных и цифровых технологий

Кафедра прикладной информатики и информационных технологий

Отчет по лабораторной работе №4

По дисциплине: Программная инженерия

Тема работы: Разработка физического представления процесса функционирования программного средства с использованием UML

студентки очного отделения

4 курса 12001504 группы

Марко. С Тангуила

Проверил:

старший преподаватель

Зайцева Наталья Олеговна

БЕЛГОРОД, 2018

Цель занятия

Научиться формировать диаграммы компонентов и диаграммы развертывания для формирования физической модели процесса, в рамках которого будет функционировать проектируемое программное средство.

Ход работы

Диаграмма компонентов — Элемент языка моделирования UML, статическая структурная диаграмма, которая показывает разбиение программной системы на структурные компоненты и связи (зависимости) между компонентами. В качестве физических компонентов могут выступать файлы, библиотеки, модули, исполняемые файлы, пакеты и т. п.

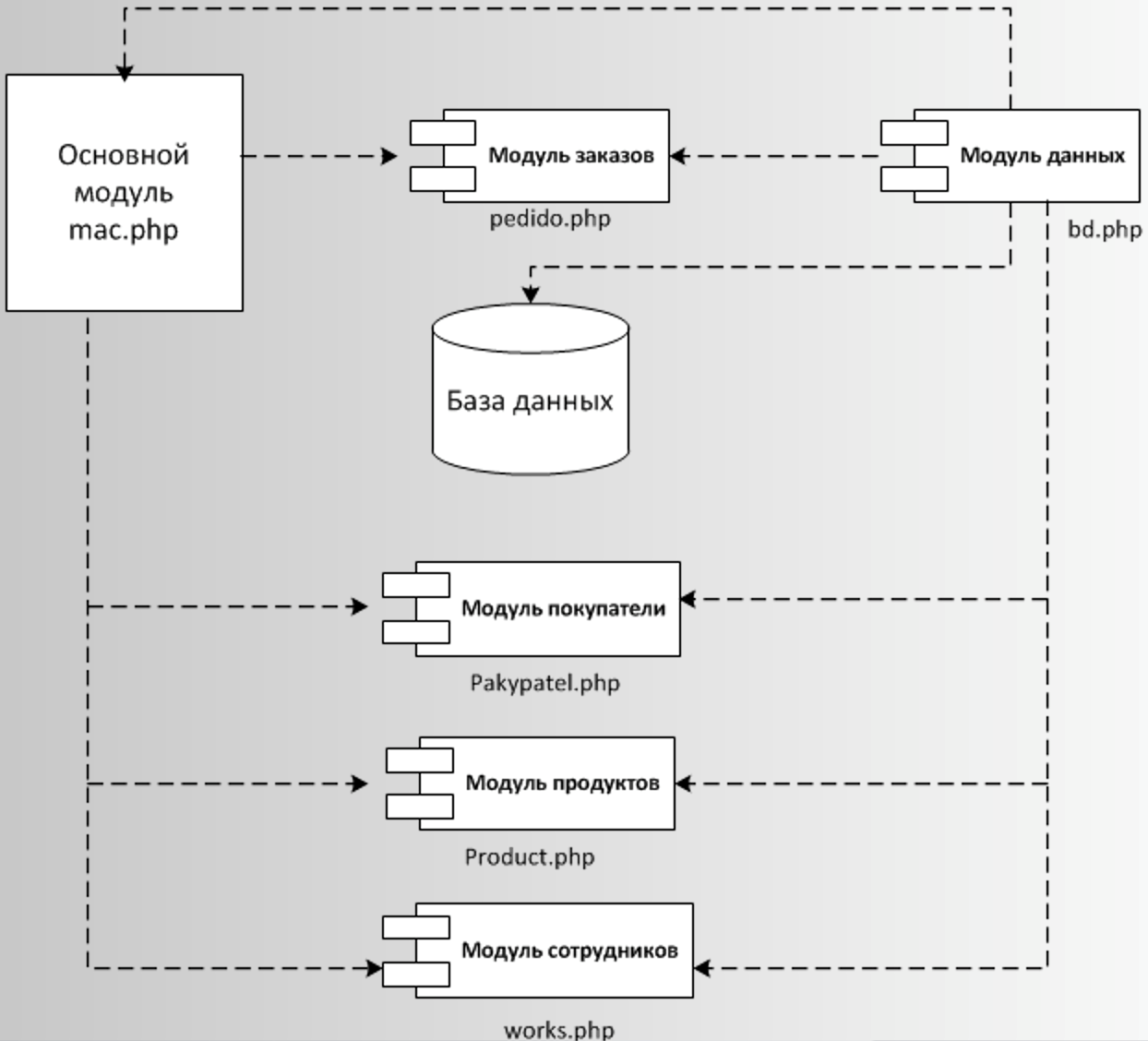

Рисунок 1- Диаграмма компонентов

Диаграмма развертывания содержит графические изображения процессоров, устройств, процессов и связей между ними. В отличие от диаграмм логического представления, диаграмма развертывания является единой для системы в целом, поскольку должна всецело отражать особенности ее реализации. Эта диаграмма завершает процесс объектно-ориентированного анализа для конкретной программной системы и её разработка, как правило, является последним этапом спецификации модели.

Цели разработки диаграммы развертывания:

• определить распределение компонентов системы по ее физическим узлам;

• показать физические связи между всеми узлами реализации системы на этапе ее исполнения;

• выявить узкие места системы и реконфигурировать ее топологию для достижения требуемой производительности.

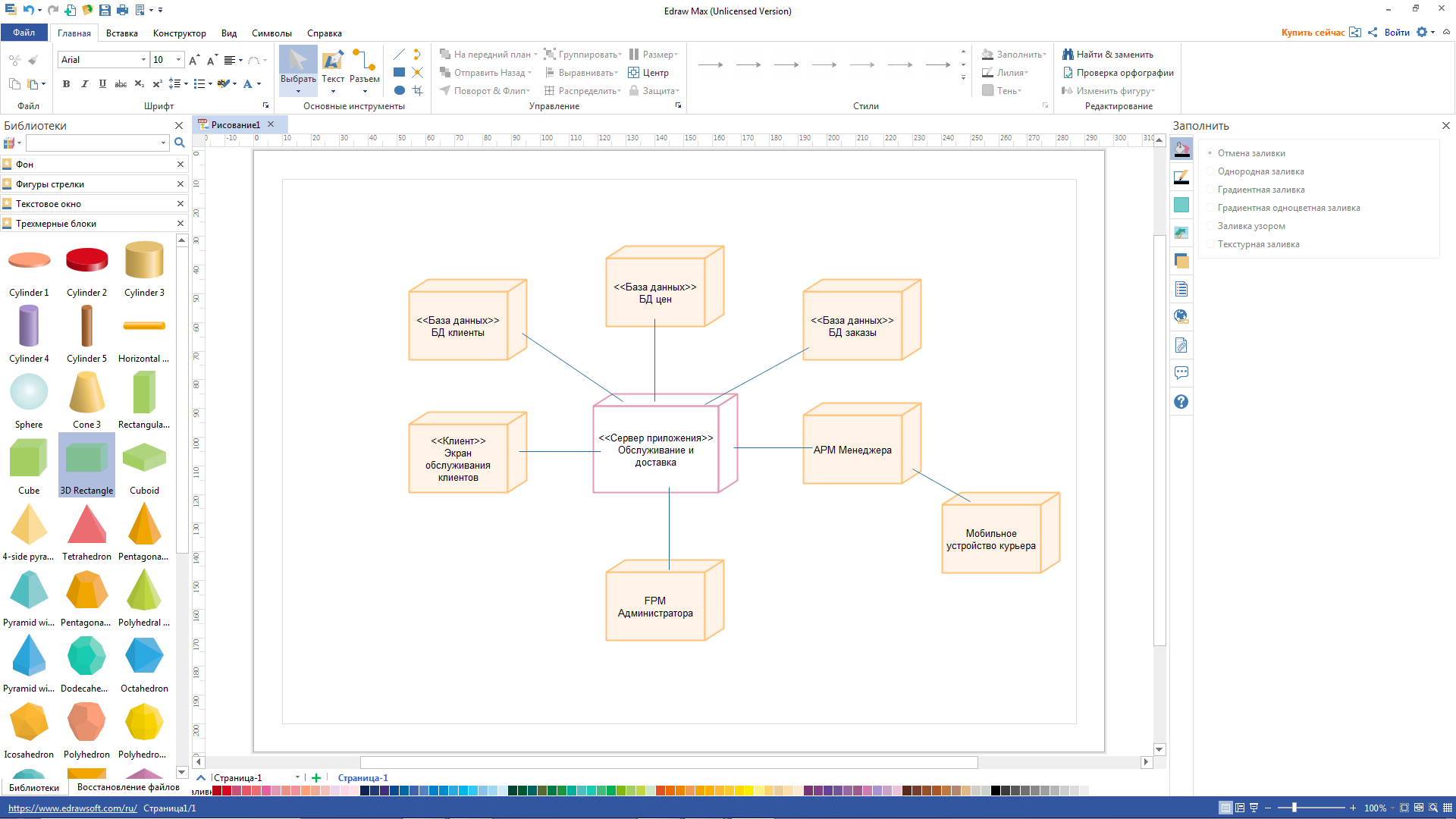

Рисунок 2- Диаграмма развертывания
