3D Печать

Просто

о

Сложном

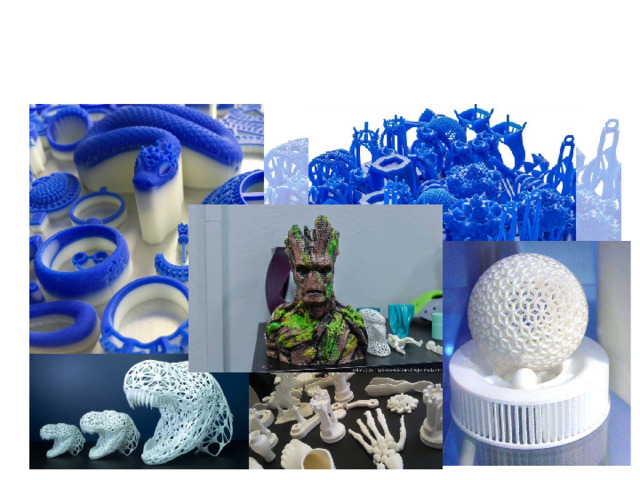

Что это?

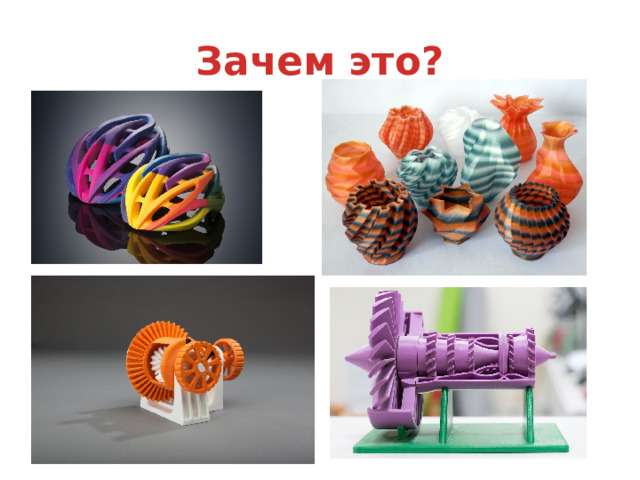

Зачем это?

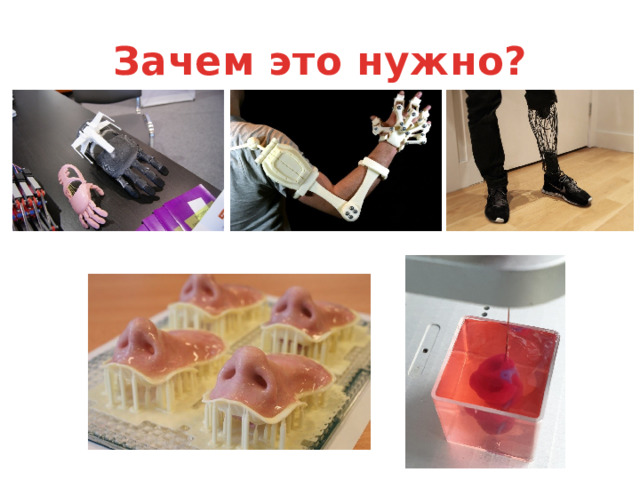

Зачем это нужно?

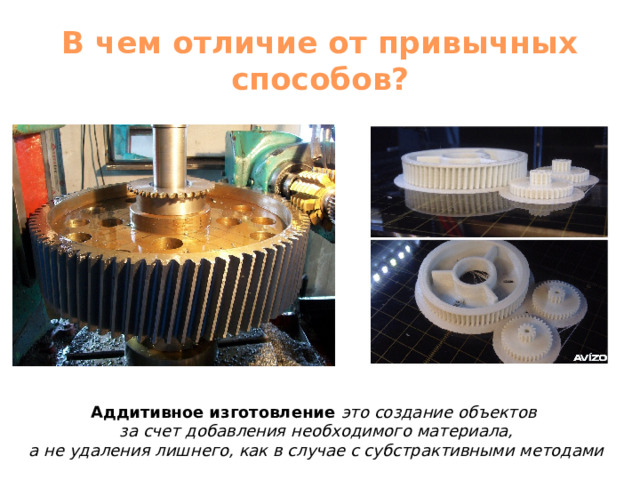

В чем отличие от привычных способов?

Аддитивное изготовление это создание объектов

за счет добавления необходимого материала,

а не удаления лишнего, как в случае с субстрактивными методами

Как это работает?

Смогу ли я, сам это делать!?

Первый 3D принтер

был представлен свету три с половиной десятка лет тому назад, в далёком

1984 году

Автором этой чудо-техники был

Чарльз Халл,

являющийся основателем одной из крупнейших в мире компаний «3-D Systems», лидером в области создания 3D принтеров.

3D печать ведёт свою историю с 1948 года, когда американец Чарльз Халл разработал технологию послойного выращивания физических трёхмерных объектов из фотополимеризующейся композиции (ФПК). Технология получила название «стереолитографии» (STL).

Патент на своё изобретение автор получил только в 1986 году, тогда же он основал компанию 3D System и приступил к разработке первого промышленного устройства для трёхмерной печати, которое было представлено общественности год спустя, в 1987 году. Так как термин «3D принтер» ещё не был введён в оборот, аппарат Чарльза Хала получил название «установка для стереолитографии». Устройство выращивало смоделированный на компьютере трёхмерный объект из жидкой фотополимеризующейся композиции, нанося её слой за слоем на подвижную платформу, погружаемую в ванну с ФПК. Толщина каждого слоя составляла примерно 0,1-0,2 мм.

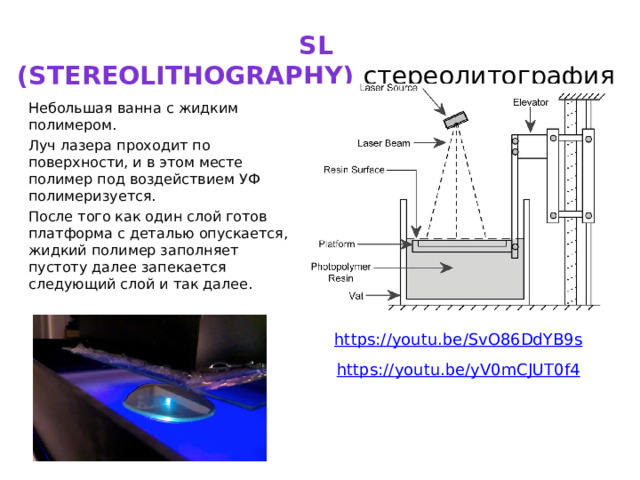

SL (Stereolithography)   стереолитография

Небольшая ванна с жидким полимером.

Луч лазера проходит по поверхности, и в этом месте полимер под воздействием УФ полимеризуется.

После того как один слой готов платформа с деталью опускается, жидкий полимер заполняет пустоту далее запекается следующий слой и так далее.

https:// youtu.be/SvO86DdYB9s

https:// youtu.be/yV0mCJUT0f4

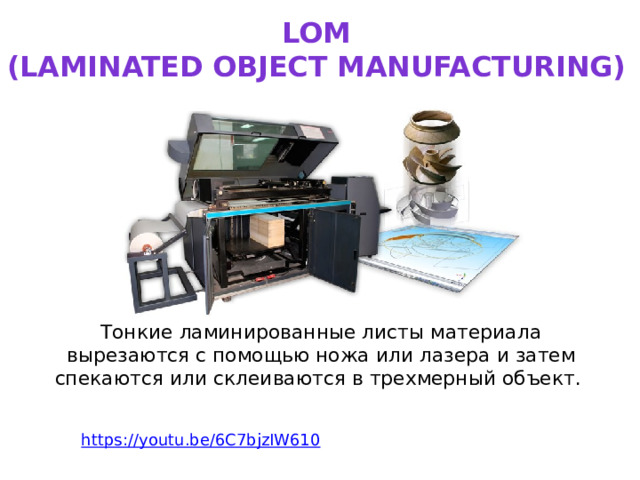

LOM (laminated object manufacturing)

Тонкие ламинированные листы материала вырезаются с помощью ножа или лазера и затем спекаются или склеиваются в трехмерный объект.

https:// youtu.be/6C7bjzIW610

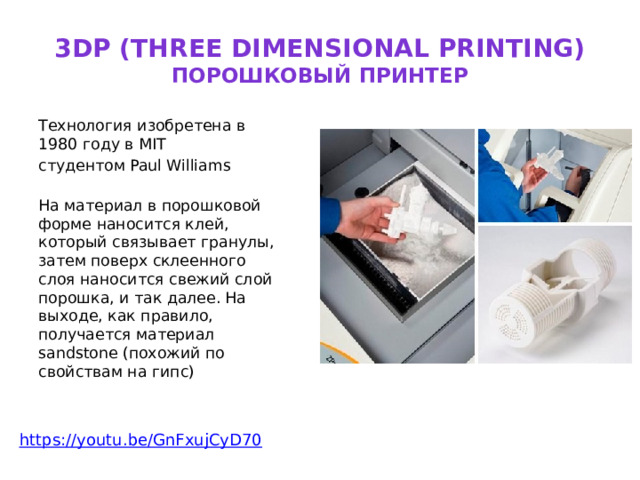

3DP (three dimensional printing) порошковый принтер

Технология изобретена в 1980 году в MIT

студентом Paul Williams

  На материал в порошковой форме наносится клей, который связывает гранулы, затем поверх склеенного слоя наносится свежий слой порошка, и так далее. На выходе, как правило, получается материал sandstone (похожий по свойствам на гипс)

https:// youtu.be/GnFxujCyD70

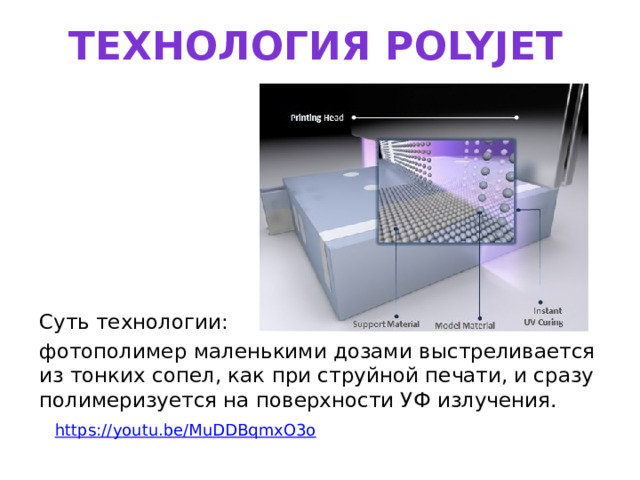

Технология Polyjet

Суть технологии:

фотополимер маленькими дозами выстреливается из тонких сопел, как при струйной печати, и сразу полимеризуется на поверхности УФ излучения.

https:// youtu.be/MuDDBqmxO3o

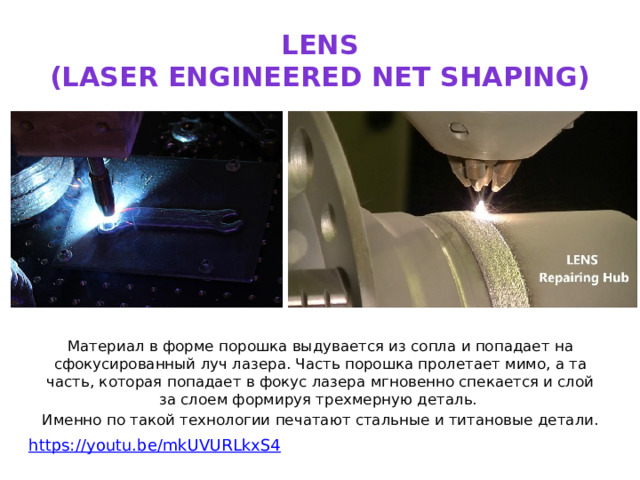

LENS (LASER ENGINEERED NET SHAPING)

Материал в форме порошка выдувается из сопла и попадает на сфокусированный луч лазера. Часть порошка пролетает мимо, а та часть, которая попадает в фокус лазера мгновенно спекается и слой за слоем формируя трехмерную деталь.

Именно по такой технологии печатают стальные и титановые детали.

https:// youtu.be/mkUVURLkxS4

И САМАЯ ИЗВЕСТНАЯ ТЕХНОЛОГИЯ 3Д ПЕЧАТИ…

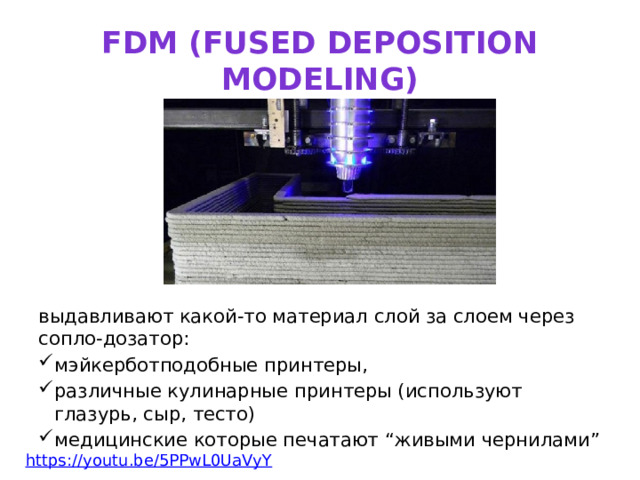

FDM (fused deposition modeling)

выдавливают какой-то материал слой за слоем через сопло-дозатор:

• мэйкерботподобные принтеры,
• различные кулинарные принтеры (используют глазурь, сыр, тесто)
• медицинские которые печатают “живыми чернилами”

https:// youtu.be/5PPwL0UaVyY

Как работает – понятно! А, с чего начинать?

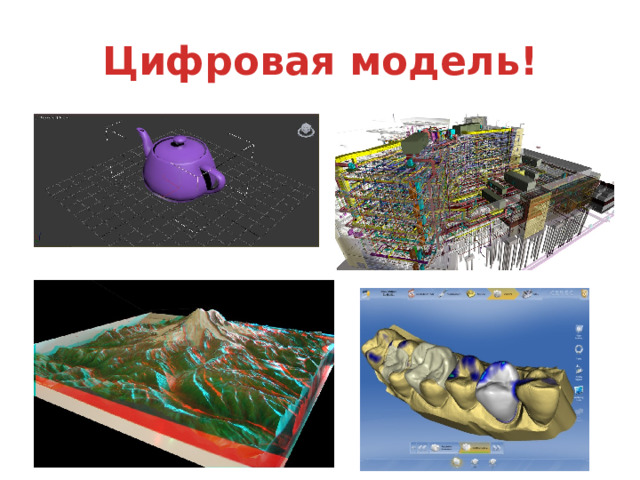

Цифровая модель!

3D model

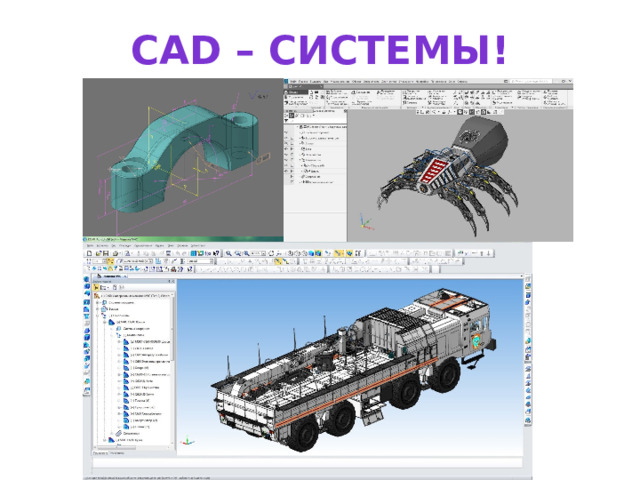

СAD – системы!

Учимся работать в пакете компьютерной графики и…

Получаем CAD – модель ,

или как принято говорить

трехмерную модель!

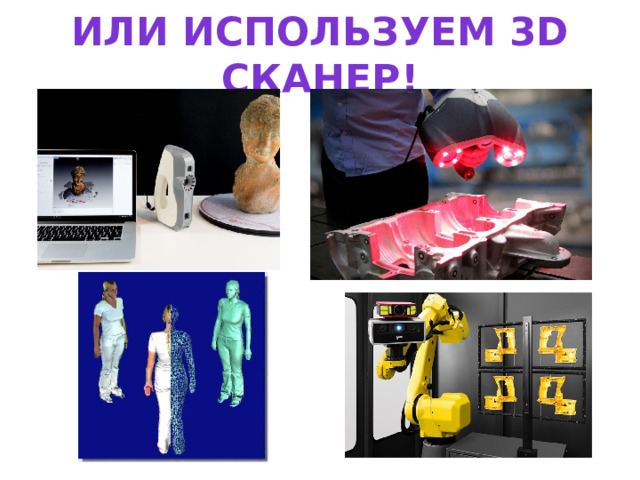

Или используем 3D сканер!

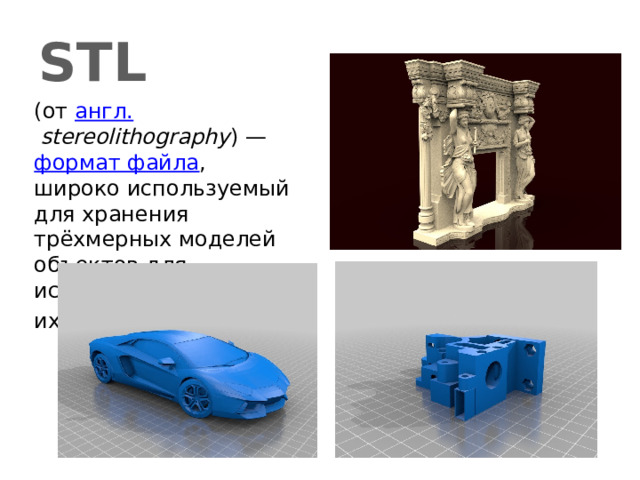

STL

(от  англ.   stereolithography ) —  формат файла , широко используемый для хранения трёхмерных моделей объектов для использования

их в 3Д печати

3D модель сделана! Что делать дальше? Печатать!?

НЕТ, будем РЕЗАТЬ (СЛАЙСИТЬ)!

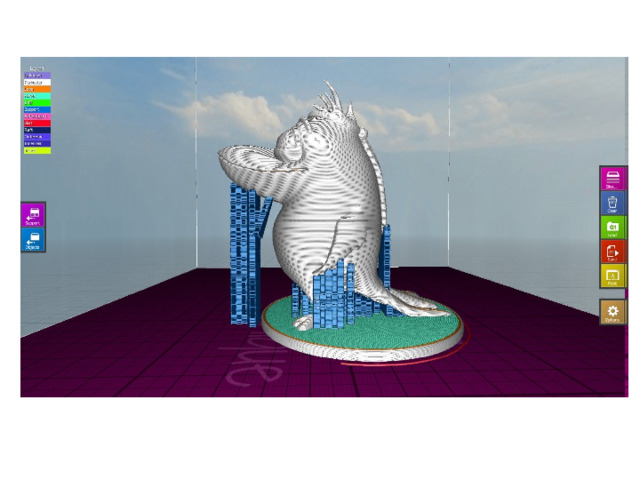

Слайсер  — это программа, с помощью которого 3D-модель, сохраненная в формате  STL , нарезается на ряд 2D-слоев.

Путь, который выберет принтер при печати этих слоев, также указывается во время нарезки на языке, известном как  GCode .

По сути такое программное обеспечение для 3D-печати выступает посредником между 3D моделью и 3D принтером.

Получена управляющая программа в GСode! Пора запускать принтер!

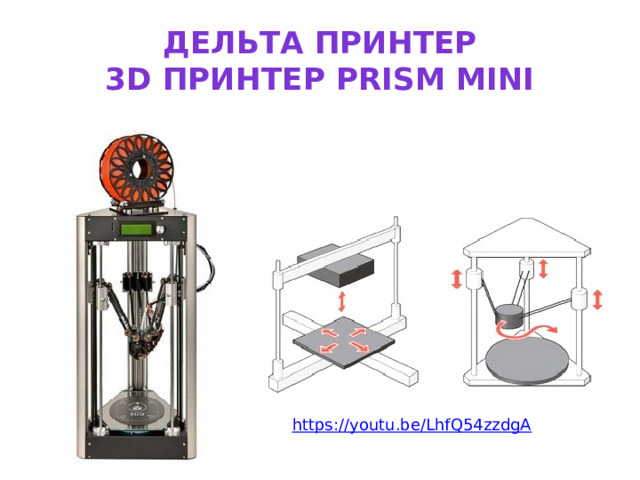

Дельта принтер 3D принтер Prism Mini

https:// youtu.be/LhfQ54zzdgA

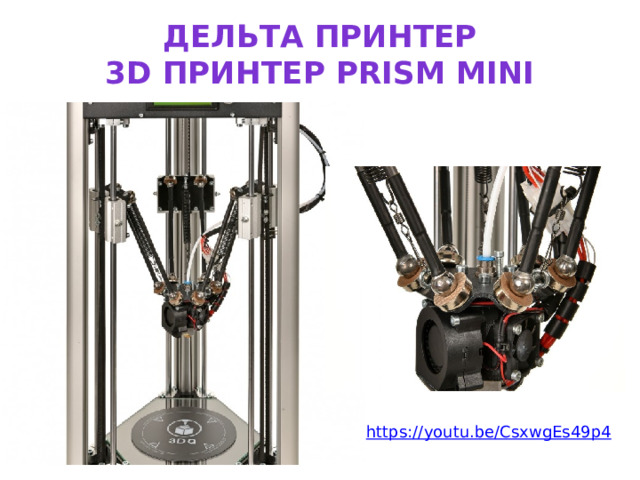

Дельта принтер 3D принтер Prism Mini

https:// youtu.be/CsxwgEs49p4

ЦЕЛЬ ДОСТИГНУТА! УРА!!!

Но это увы, не все….

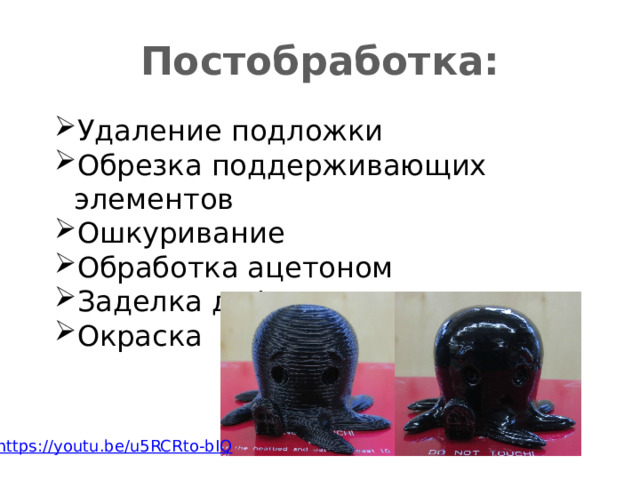

Постобработка:

• Удаление подложки
• Обрезка поддерживающих элементов
• Ошкуривание
• Обработка ацетоном
• Заделка дефектов
• Окраска

https:// youtu.be/u5RCRto-bIQ
