Протокол TCP IP

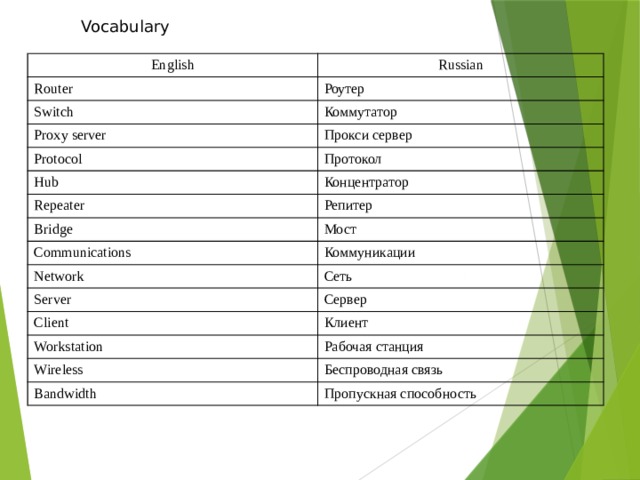

Vocabulary

English

Russian

Router

Роутер

Switch

Коммутатор

Proxy server

Прокси сервер

Protocol

Протокол

Hub

Концентратор

Repeater

Bridge

Репитер

Мост

Communications

Коммуникации

Network

Сеть

Server

Сервер

Client

Клиент

Workstation

Рабочая станция

Wireless

Беспроводная связь

Bandwidth

Пропускная способность

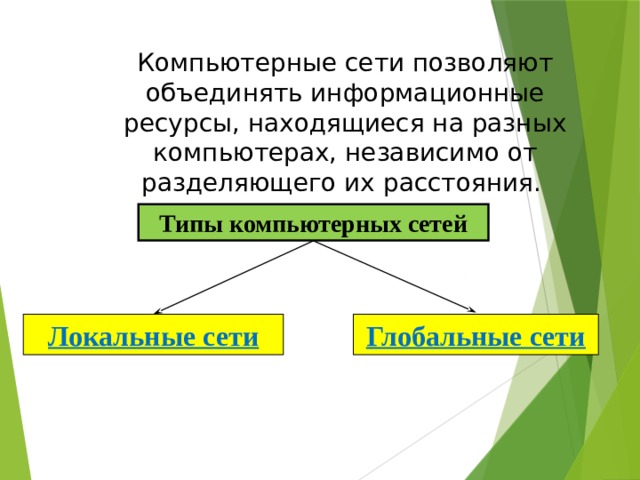

Компьютерные сети позволяют объединять информационные ресурсы, находящиеся на разных компьютерах, независимо от разделяющего их расстояния.

Типы компьютерных сетей

Локальные сети

Глобальные сети

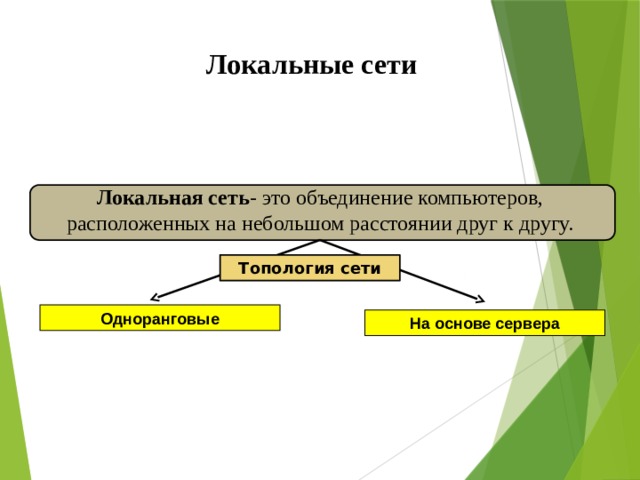

Локальные сети

Локальная сеть - это объединение компьютеров, расположенных на небольшом расстоянии друг к другу.

Топология сети

Одноранговые

На основе сервера

Протокол TCP/IP

• 10.6.1.3 объяснять принцип пакетной передачи данных и протокол TCP/IP

• 10.6.1.2 объяснять принцип организации локальных сетей

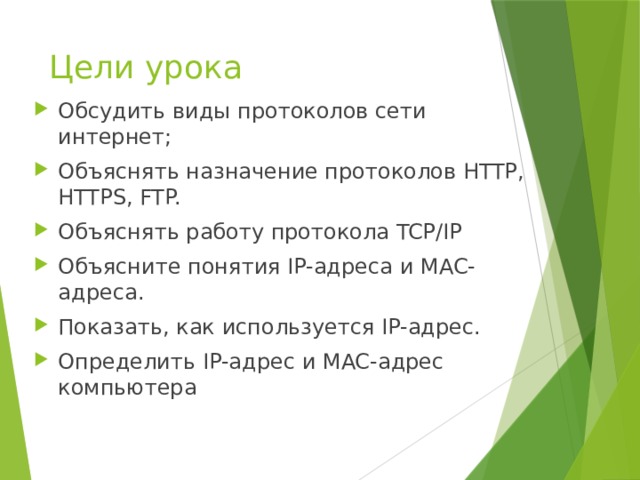

Цели урока

• Обсудить виды протоколов сети интернет;
• Объяснять назначение протоколов HTTP, HTTPS, FTP.
• Объяснять работу протокола TCP/IP
• Объясните понятия IP-адреса и MAC-адреса.
• Показать, как используется IP-адрес.
• Определить IP-адрес и MAC-адрес компьютера

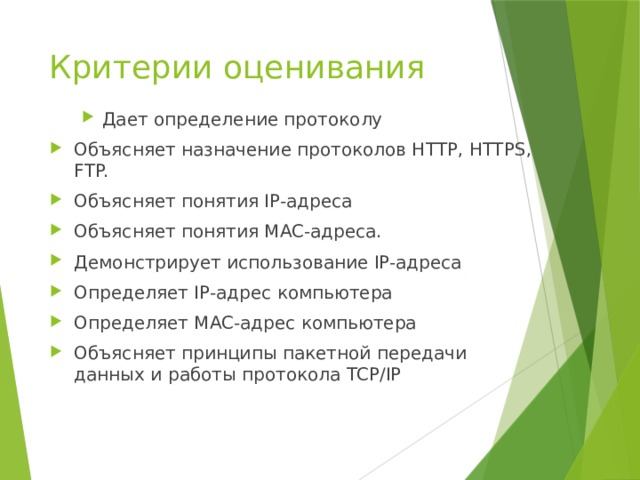

Критерии оценивания

• Дает определение протоколу
• Дает определение протоколу

• Объясняет назначение протоколов HTTP, HTTPS, FTP.
• Объясняет понятия IP-адреса
• Объясняет понятия MAC-адреса.
• Демонстрирует использование IP-адреса
• Определяет IP-адрес компьютера
• Определяет MAC-адрес компьютера
• Объясняет принципы пакетной передачи данных и работы протокола TCP/IP

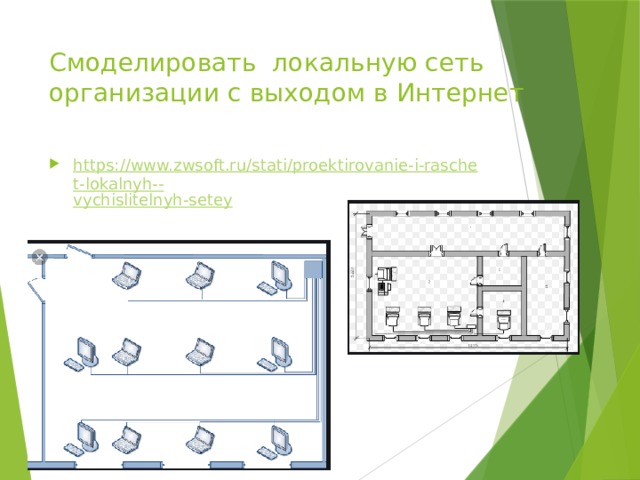

Смоделировать локальную сеть организации с выходом в Интернет

• https://www.zwsoft.ru/stati/proektirovanie-i-raschet-lokalnyh-- vychislitelnyh-setey

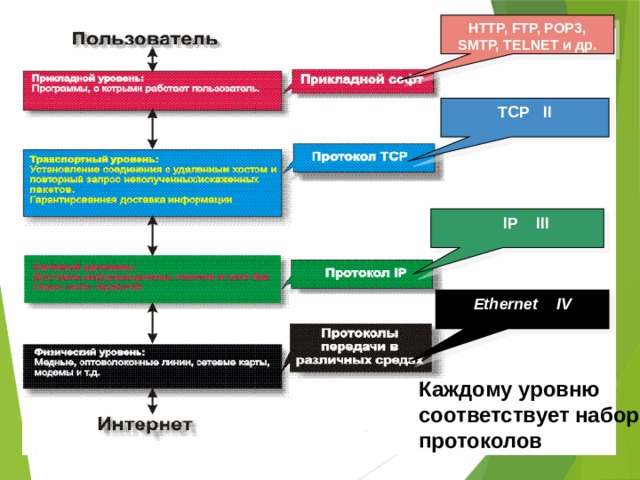

модель взаимодействия сетевых протоколов

HTTP, FTP, POP3, SMTP, TELNET и др.

TCP II

IP III

Ethernet IV

Каждому уровню соответствует набор протоколов

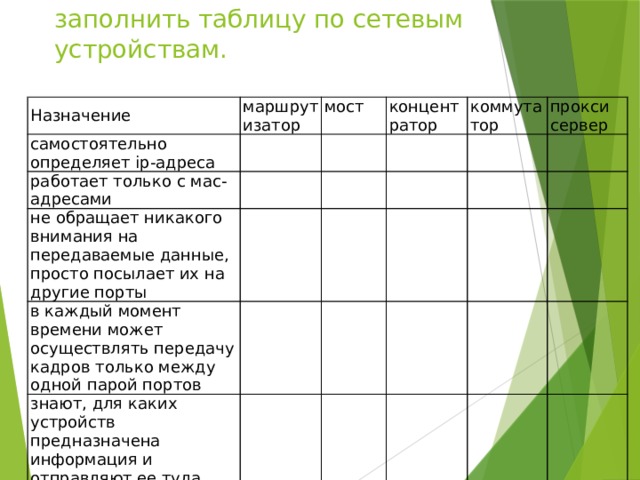

заполнить таблицу по сетевым устройствам.

Назначение

маршрутизатор

самостоятельно определяет ip-адреса

мост

работает только с мас-адресами

не обращает никакого внимания на передаваемые данные, просто посылает их на другие порты

концентратор

коммутатор

в каждый момент времени может осуществлять передачу кадров только между одной парой портов

прокси сервер

знают, для каких устройств предназначена информация и отправляют ее туда

учет трафика и контроль доступа

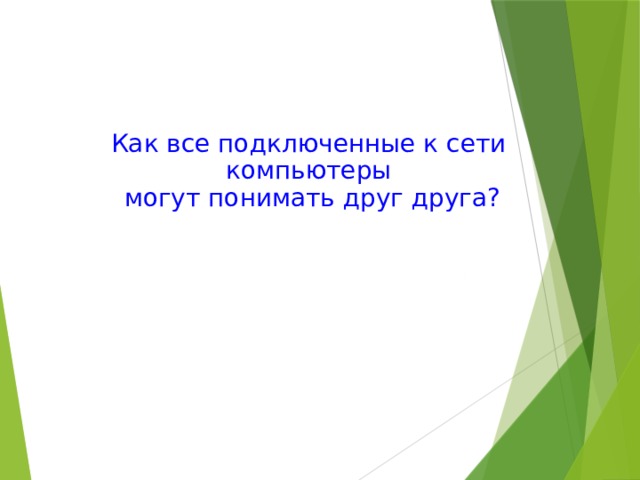

Как все подключенные к сети

компьютеры

могут понимать друг друга?

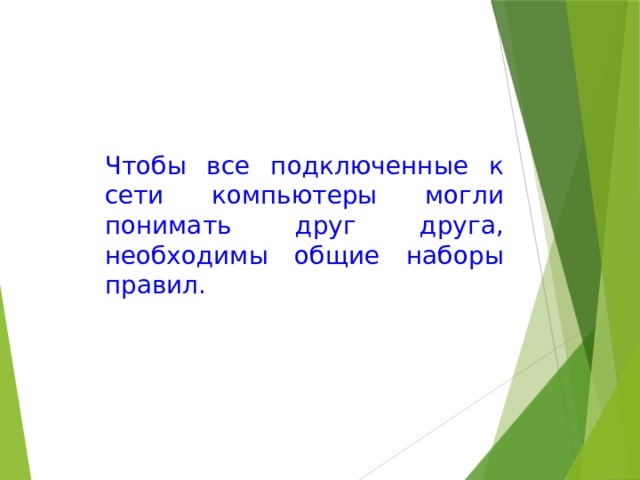

Чтобы все подключенные к сети компьютеры могли понимать друг друга, необходимы общие наборы правил.

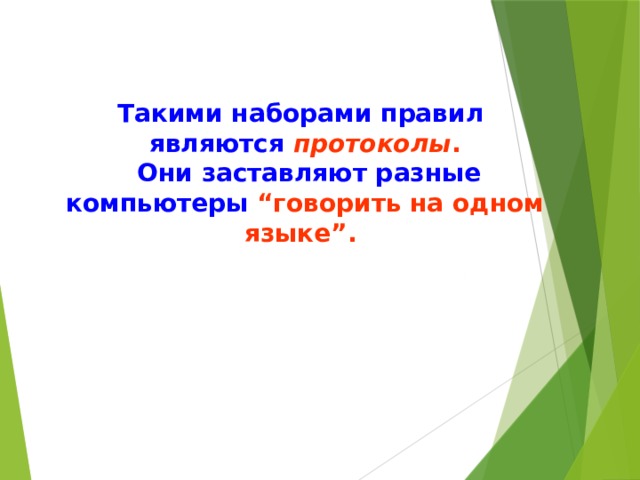

Такими наборами правил являются протоколы .

Они заставляют разные компьютеры “говорить на одном языке”.

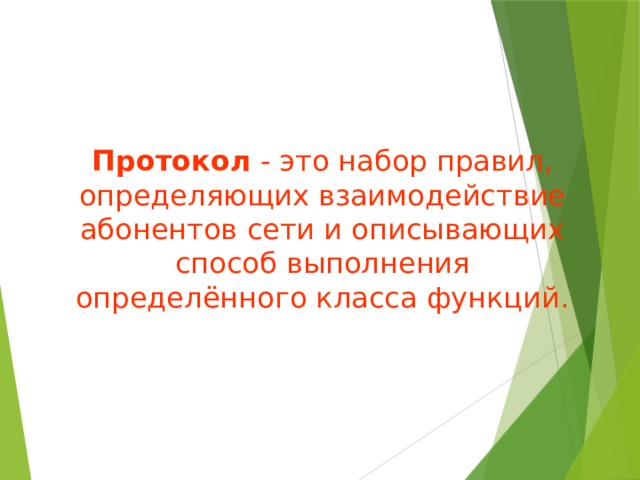

Протокол - это набор правил, определяющих взаимодействие абонентов сети и описывающих способ выполнения определённого класса функций.

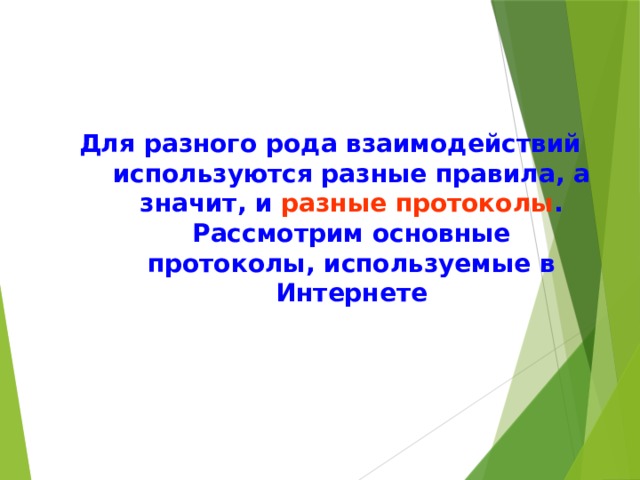

Для разного рода взаимодействий используются разные правила, а значит, и разные протоколы . Рассмотрим основные протоколы, используемые в Интернете

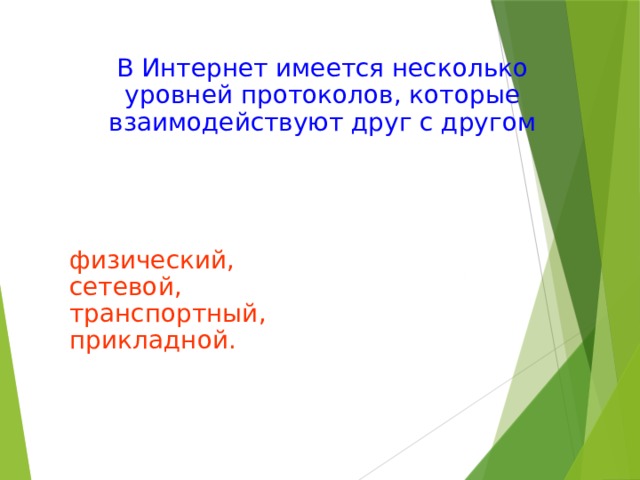

В Интернет имеется несколько уровней протоколов, которые взаимодействуют друг с другом

физический,

сетевой,

транспортный,

прикладной.

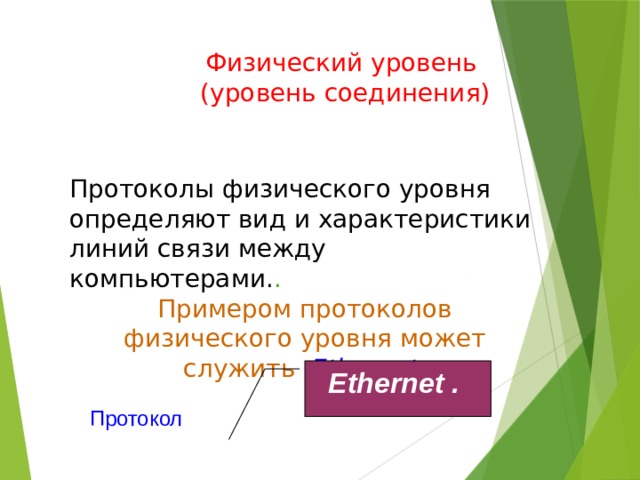

Физический уровень (уровень соединения)

Протоколы физического уровня определяют вид и характеристики линий связи между компьютерами. .

Примером протоколов физического уровня может служить Ethernet

Ethernet .

Протокол

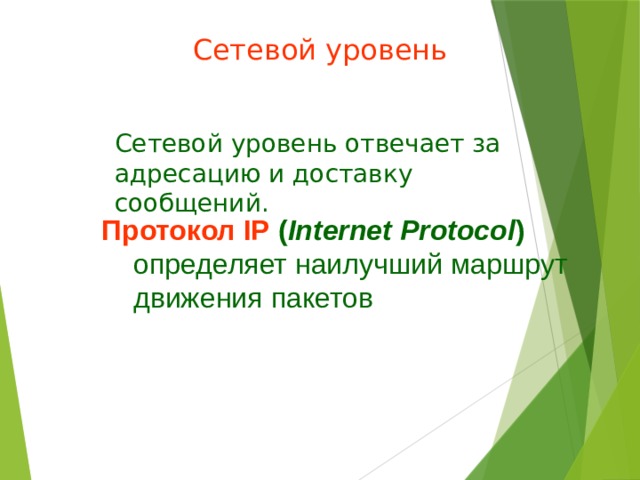

Сетевой уровень

Сетевой уровень отвечает за адресацию и доставку сообщений.

Протокол IP ( Internet Protocol )

определяет наилучший маршрут движения пакетов

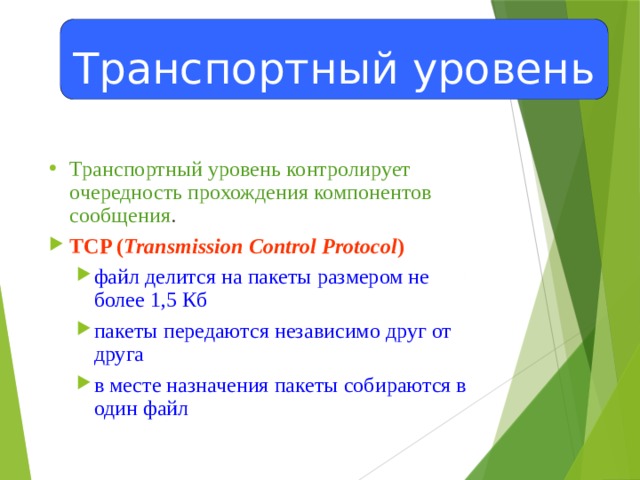

Транспортный уровень

• Транспортный уровень контролирует очередность прохождения компонентов сообщения .

• TCP ( Transmission Control Protocol )

• файл делится на пакеты размером не более 1,5 Кб пакеты передаются независимо друг от друга в месте назначения пакеты собираются в один файл
• файл делится на пакеты размером не более 1,5 Кб
• пакеты передаются независимо друг от друга
• в месте назначения пакеты собираются в один файл

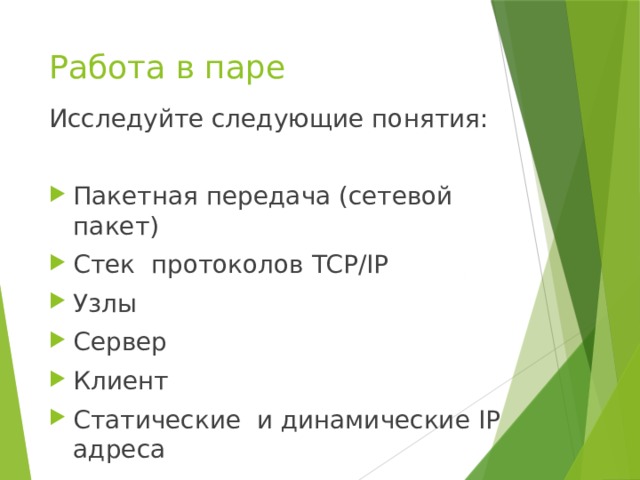

Работа в паре

Исследуйте следующие понятия:

• Пакетная передача (сетевой пакет)
• Стек протоколов TCP/IP
• Узлы
• Сервер
• Клиент
• Статические и динамические IP адреса

• Пакет – определённым образом сформированный объем данных, передаваемых сетьюСетевые пакеты снабжены двумя адресами:

Отправитель. Получатель.

TCP / IP .  Стек протоколов TCP / IP  — набор сетевых  протоколов , на которых базируется Интернет. Обычно в  стеке TCP / IP  верхние 3 уровня (прикладной, представления и сеансовый) модели OSI объединяют в один — прикладной. ... Сетевой уровень изначально разработан для передачи данных из одной (под)сети в другую.

• Узел - это часть компьютерной сети или устройство, соединенное с другими участниками (узлами) данной сети. Это может быть как компьютер, так и специальный коммутатор, маршрутизатор или концентратор. Информация взята с сайта биржи Автор24: https://spravochnick.ru/informacionnye_tehnologii/organizaciya_kompyuternyh_setey/uzly_kompyuternoy_seti/ .Каждый узел компьютерной сети имеет свой отдельный ІР адрес. ІР адрес (Internet Protocol Address) - это уникальный адрес устройства (компьютера), подключенного к компьютерной сети.

• « Клиент  —  сервер » (англ.  client – server ) — вычислительная или сетевая архитектура, в которой задания или сетевая нагрузка распределены между поставщиками услуг, называемыми серверами, и заказчиками услуг, называемыми  клиентами . Фактически  клиент  и  сервер  — это программное обеспечение.

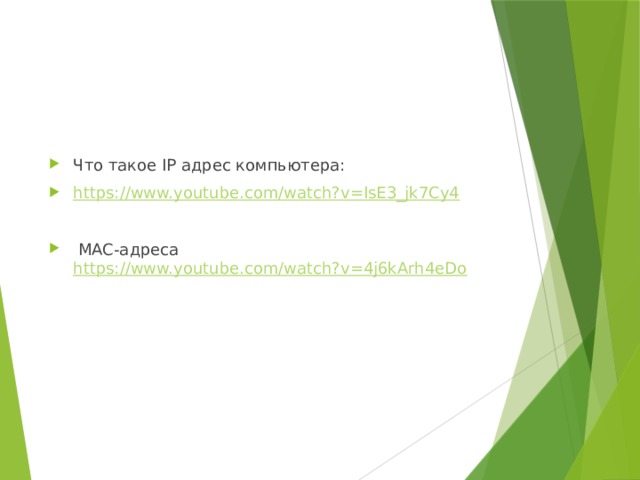

• Что такое IP адрес компьютера:
• https://www.youtube.com/watch?v=IsE3_jk7Cy4

• MAC-адреса https://www.youtube.com/watch?v=4j6kArh4eDo

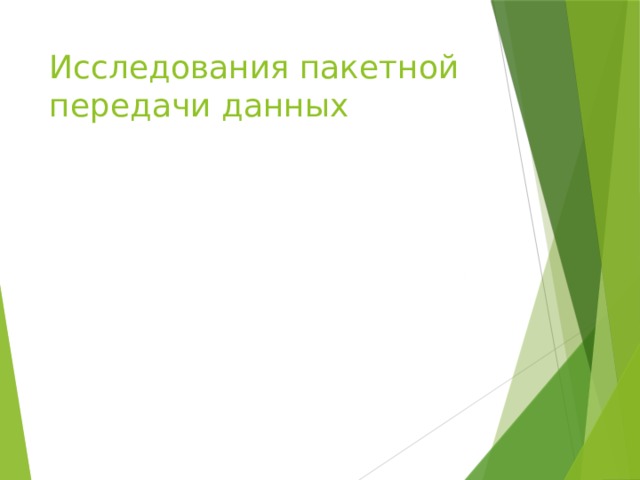

Исследования пакетной передачи данных

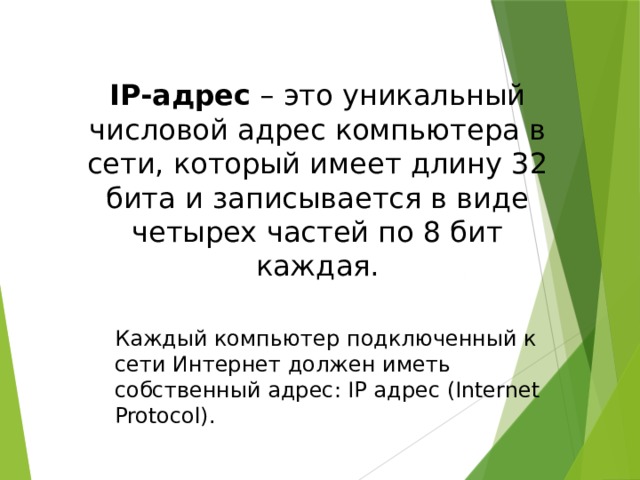

IP-адрес – это уникальный числовой адрес компьютера в сети, который имеет длину 32 бита и записывается в виде четырех частей по 8 бит каждая.

Каждый компьютер подключенный к сети Интернет должен иметь собственный адрес: IP адрес (Internet Protocol).

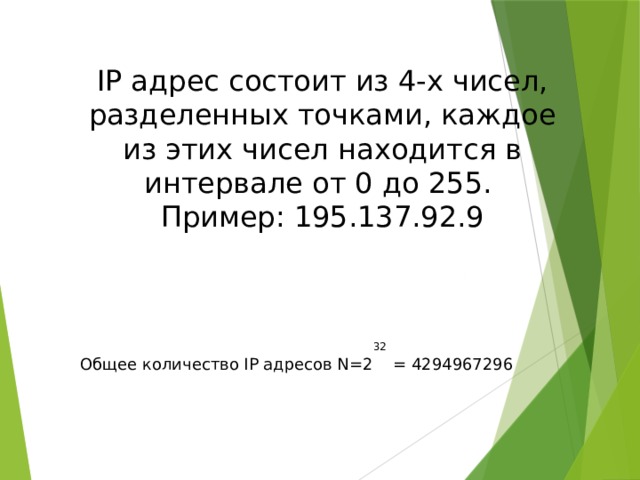

IP адрес состоит из 4-х чисел, разделенных точками, каждое из этих чисел находится в интервале от 0 до 255.

Пример: 195.137.92.9

32

Общее количество IP адресов N=2 = 4294967296

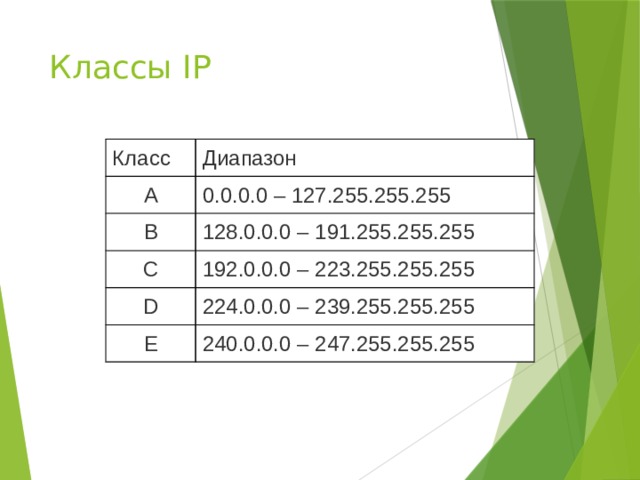

Классы IP

Класс

Диапазон

А

0.0.0.0 – 127.255.255.255

B

128.0.0.0 – 191.255.255.255

C

192.0.0.0 – 223.255.255.255

D

224.0.0.0 – 239.255.255.255

E

240.0.0.0 – 247.255.255.255

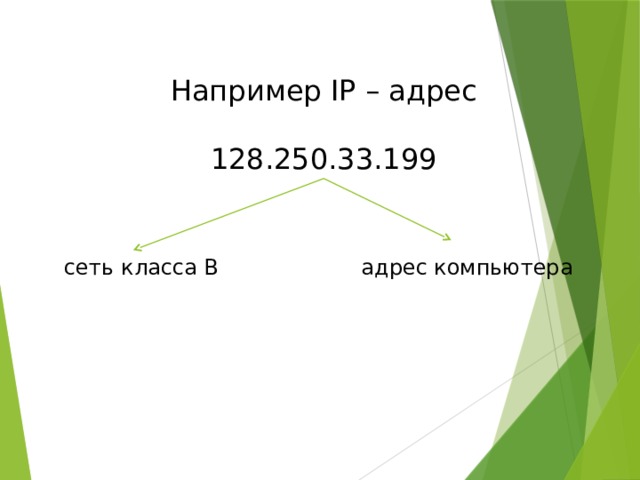

Например IP – адрес

128.250.33.199

сеть класса В           адрес компьютера

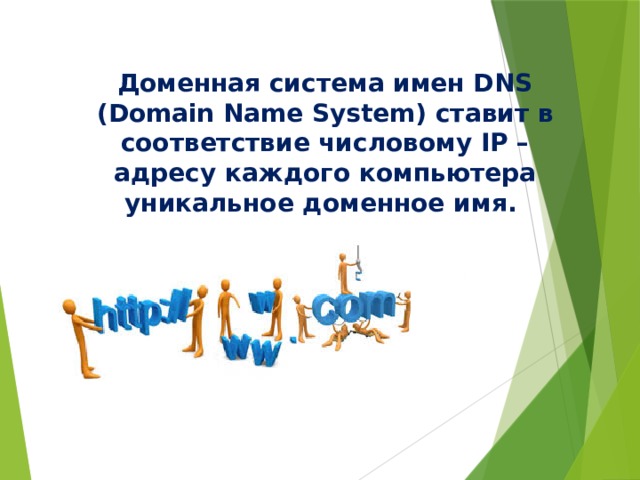

Доменная система имен DNS (Domain Name System) ставит в соответствие числовому IP – адресу каждого компьютера уникальное доменное имя.

Доменная система имен имеет иерархическую структуру:

домены верхнего уровня

домены второго уровня

домены третьего уровня

и так далее

Домены верхнего уровня бывают:

• географически е (двухбуквенные) – каждой стране соответствует двухбуквенный код);

• административные (трехбуквенные) – позволяет определить профиль организации, владельца домена.

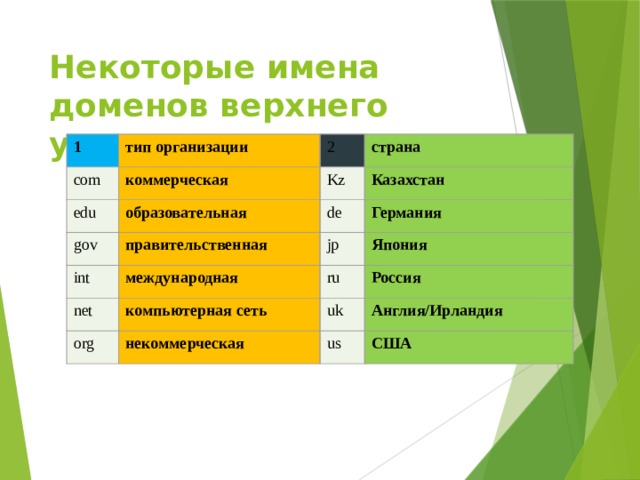

Некоторые имена доменов верхнего уровня

1

тип организации

com

коммерческая

2

edu

gov

страна

Kz

образовательная

правительственная

Казахстан

int

de

net

международная

jp

Германия

Япония

компьютерная сеть

ru

org

Россия

uk

некоммерческая

Англия/Ирландия

us

США

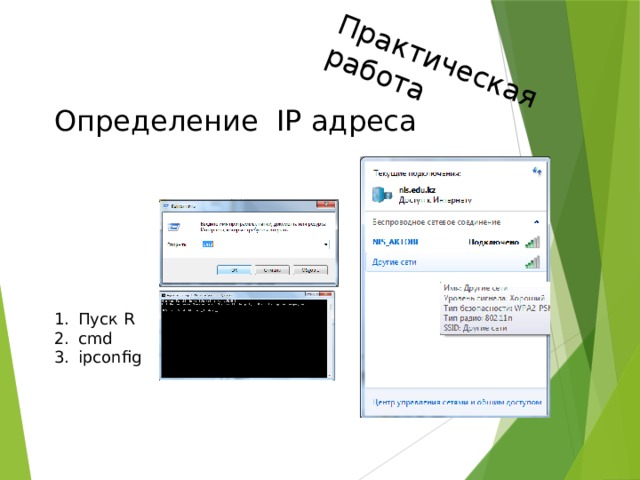

Практическая работа

Определение  IP адреса

• Пуск R
• cmd
• ipconfig

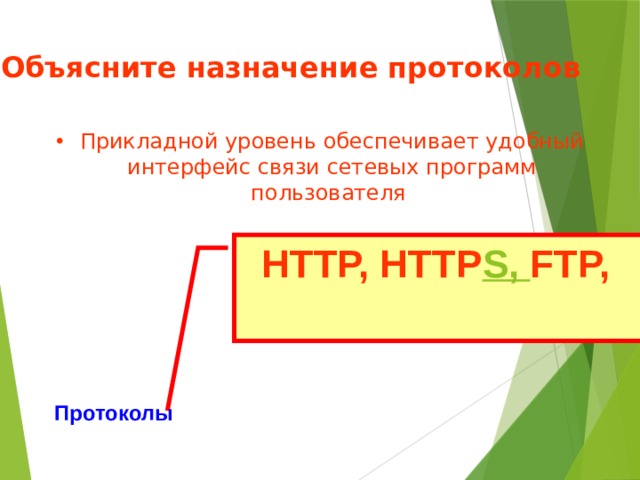

Объясните назначение протоколов

• Прикладной уровень обеспечивает удобный интерфейс связи сетевых программ пользователя

HTTP, HTTP S, FTP,

Протоколы

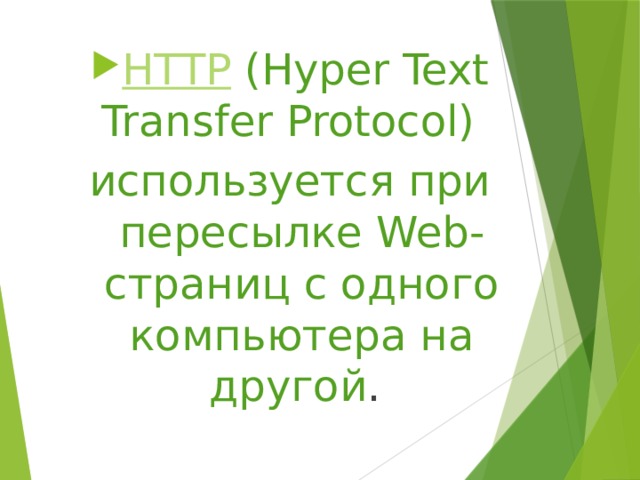

• HTTP (Hyper Text Transfer Protocol)

используется при пересылке Web-страниц с одного компьютера на другой .

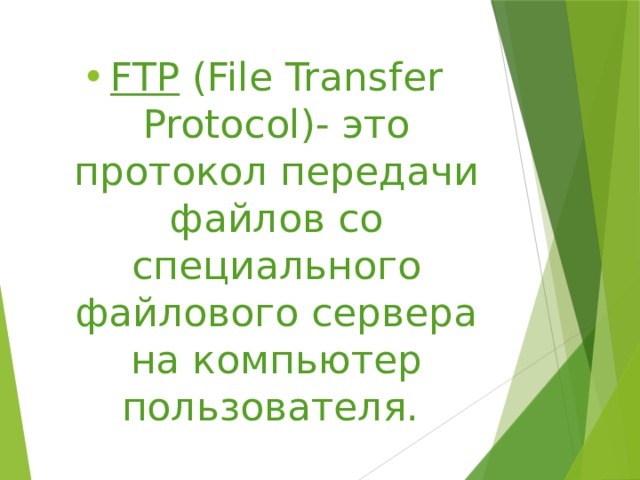

• FTP (File Transfer Protocol)- это протокол передачи файлов со специального файлового сервера на компьютер пользователя.

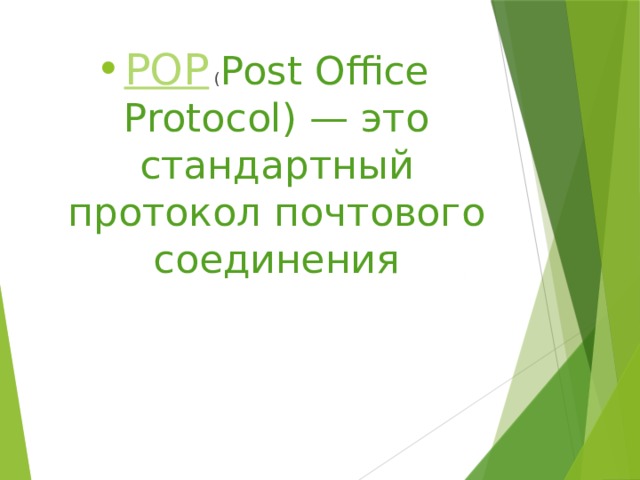

• POP ( Post Office Protocol) — это стандартный протокол почтового соединения

• SMTP (Simple Mail Transfer Protocol) — протокол, который задает набор правил для передачи почты.

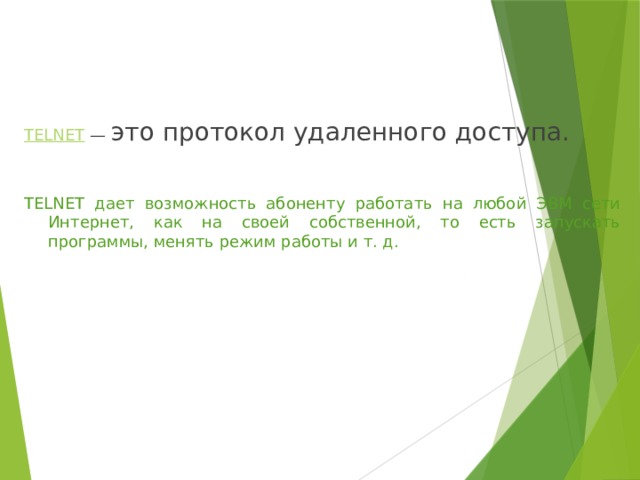

TELNET  — это протокол удаленного доступа.

TELNET дает возможность абоненту работать на любой ЭВМ сети Интернет, как на своей собственной, то есть запускать программы, менять режим работы и т. д.

URL – Uniformed Resource Locator

Протокол

Имя сервера

Полное имя файла

HTTP://

schools.techno.ru

/sch444/MUSEUM/index.htm

HTTP:// schools.techno.ru /sch444/MUSEUM/index.htm

URL-адрес состоит из трех частей:

• прикладной протокол

• доменное имя сервера, на котором храниться ресурс
• полное имя файла (пути) на сервере

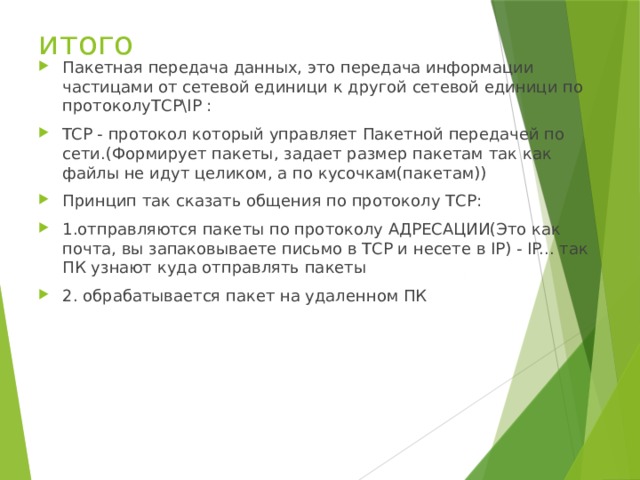

итого

• Пакетная передача данных, это передача информации частицами от сетевой единици к другой сетевой единици по протоколуТСР\IP :
• TCP - протокол который управляет Пакетной передачей по сети.(Формирует пакеты, задает размер пакетам так как файлы не идут целиком, а по кусочкам(пакетам))
• Принцип так сказать общения по протоколу ТСР:
• 1.отправляются пакеты по протоколу АДРЕСАЦИИ(Это как почта, вы запаковываете письмо в ТСР и несете в IP) - IP... так ПК узнают куда отправлять пакеты
• 2. обрабатывается пакет на удаленном ПК

рефлексия
