Процесс фрезерования

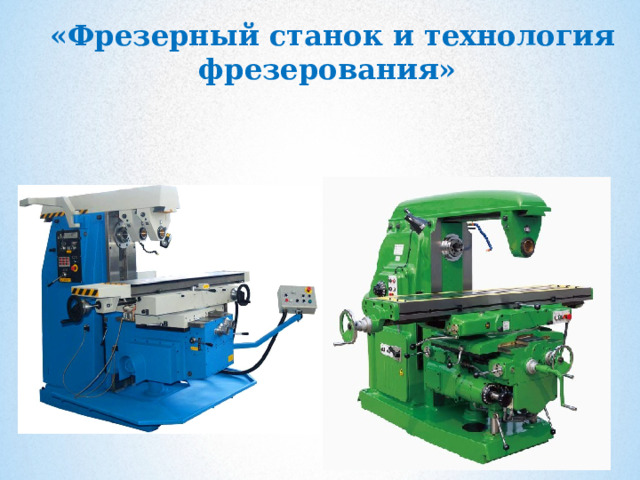

«Фрезерный станок и технология фрезерования»

Назначение:

обработка плоских или фасонных поверхностей, нарезание резьбы, зубьев, сверлильные и расточные работы.

Фрезерование – это операция механической обработки резанием, при которой фреза совершает вращательное (главное) движение, а обрабатываемая заготовка, закреплённая на столе станка, – поступательное движение (движение подачи)

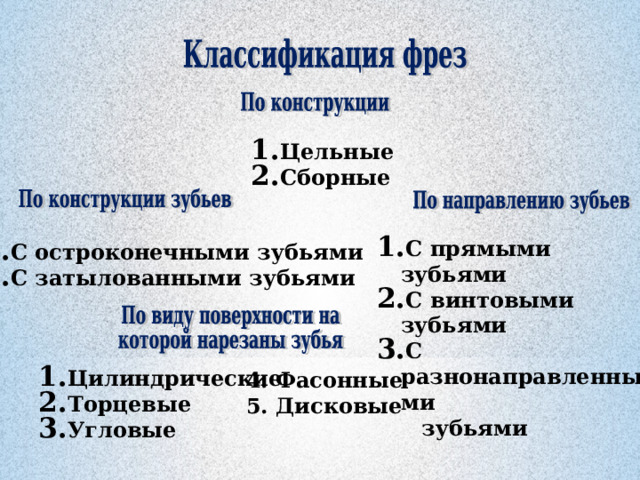

• Цельные
• Сборные

• С прямыми зубьями
• С винтовыми зубьями
• С разнонаправленными

зубьями

• С остроконечными зубьями
• С затылованными зубьями

• Цилиндрические
• Торцевые
• Угловые

4. Фасонные

5. Дисковые

С винтовыми зубьями

С прямыми зубьями

Устройство горизонтально-фрезерного станка

1 – фундаментная плита;

2 – станина;

3 – консоль;

4 – салазки;

5 – стол;

6 – хобот;

7 – оправка с фрезой

Устройство вертикально-фрезерного станка:

1 — фреза; 2 шпиндель;

3 — хобот; 4 — станина;

5 — стол; 6 — салазки;

7 — консоль;

8 — фундаментная плита;

9 — панель запуска шпинделя;

10 — регулировка передач шпинделя;

11 — регулировка скорости вращения шпинделя;

12 — подача СОЖ; 13 — продольное перемещение стола;

14,15,16 — ускоренные перемещения стола;

17 — поперечное перемещение стола

9

8

7

10

2

1

• Основание
• Станина
• Электродвигатель
• Коробка скоростей
• Клиноременная передача
• Шпиндель

7. Оправка

8. Серьга

9. Хобот

10. Консоль

11. Поперечные салазки

12. Стол

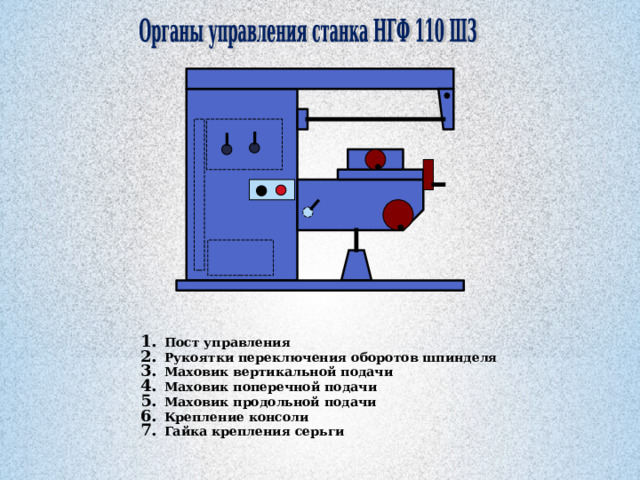

• Пост управления
• Рукоятки переключения оборотов шпинделя
• Маховик вертикальной подачи
• Маховик поперечной подачи
• Маховик продольной подачи
• Крепление консоли
• Гайка крепления серьги

Отпустить гайку крепле-

ния фрезы на оправке.

Отпустить гайку крепле-

ния серьги.

Снять серьгу.

Снять гайку с оправки.

Снять распорные втулки.

Снять фрезу.

Надеть фрезу на оправку.

Надеть распорные втулки.

Накрутить гайку на оправку.

Надеть серьгу.

Затянуть гайку крепле-

ния серьги.

Затянуть гайку крепле-

ния фрезы на оправке.

Изогнутые универсальные

Вилкообразные

Плиточные

Другие

Корытообразные

Торцевой

фрезой

Торцевой

фрезой

Цилиндрической

фрезой

Концевыми фрезами

Шпоночными фрезами

Пазовыми фрезами

Угловыми

фрезами

Т-образной

фрезой

Концевой одно-

Угловой фрезой

Фасонными фрезами

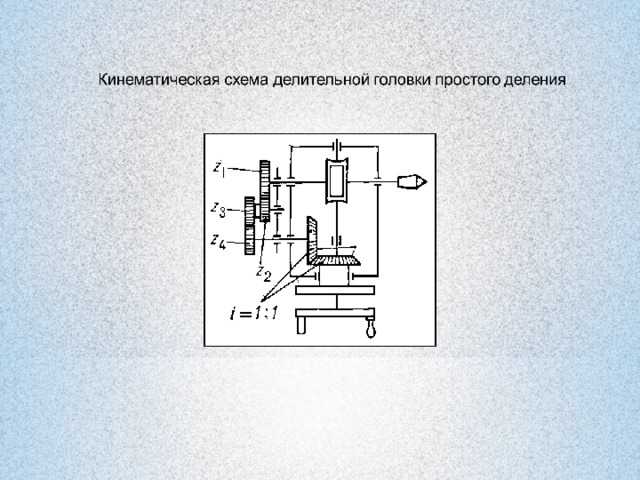

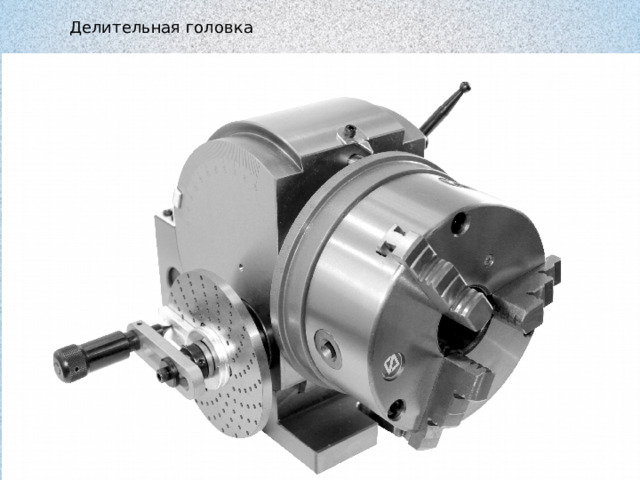

Делительная головка

Универсальные делительные головки типа УДГ-Д применяются с универсальными и горизонтально-фрезерными станками и предназначены для различных фрезерных, зубофрезерных, расточных, сверлильных, разметочных и других подобных работ.

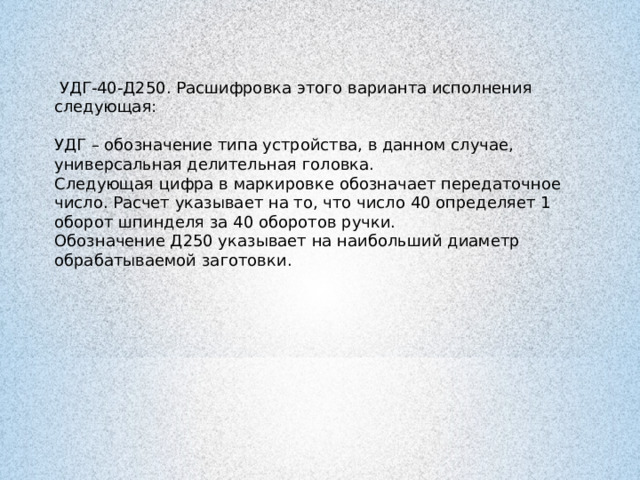

УДГ-40-Д250. Расшифровка этого варианта исполнения следующая:

УДГ – обозначение типа устройства, в данном случае, универсальная делительная головка.

Следующая цифра в маркировке обозначает передаточное число. Расчет указывает на то, что число 40 определяет 1 оборот шпинделя за 40 оборотов ручки.

Обозначение Д250 указывает на наибольший диаметр обрабатываемой заготовки.
