Пылесос своими руками

Управление образования администрации Алнашского района

МКОУ Старо-Шудьинская основная общеобразовательная школа

Пылесос своими руками.

Выполнил:

ученик 6 класса Гусев Иван

Руководитель:

Салякудинова Гульфинур

Зиннатовна

учитель физики

д. Старая Шудья

2018 г.

Содержание

1. Введение…………………………………………………………… …… 2-3

2. Из истории развития бытовой уборочной машины……………… … 4-6

3. Первые пылесосы в России. …………………………………….. …… 7

4. Устройство пылесоса: основные составляющие………………….….. 8-9

5. Как сделать пылесос своими руками …………. ……………………. 10-12

6. Заключение ……………………………………………………………. 13

7. Литература………………………………………………………………14

1

1. Введение

Сейчас мы имеем очень много разных электробытовых машин и устройств, облегчающих нашу жизнь. Это: холодильник, телевизор, мобильный телефон, планшет, компьютер, стиральная машина, утюг, микроволновка, пылесос, электромясорубка, блендер и многое другое. Предложим женщинам выбрать самое необходимое для неё 2 устройства из этого списка. Как вы считаете, что они выберут? Я считаю, что большинство выберут стиральную машину и пылесос. Потому что стирка и уборка дома – самый тяжёлый физический труд для наших мам, бабушек и сестёр. Поэтому пылесос – один из лучших помощников любой женщины в доме. И не только женщины. В нашей семье трое детей: все трое - мальчики. Маме одной трудно все домашние дела выполнять одной. Младшему братику всего только 4 годика. Мы с братом главные помощники мамы по уборке дома. Поэтому неоценима роль пылесоса в этих делах. Он мягкую мебель и ковры от пыли очистит, на полках шкафов чистоту наведёт, да и с полом всё будет в порядке. Просто чудо – машинка. Места дома совсем мало занимает, управлять сможет даже дошкольник. А какая труженица!

Я люблю мастерить, изобретать, творить что-то новое своими руками. Очень нравятся уроки технологии. Второй год занимаюсь на кружке в школьной мастерской «Резьба по дереву». С декабря месяца посещаю кружок «Занимательная физика». На занятиях этого кружка мы проводим интересные опыты. Сами изготавливаем несложные приборы и устройства. В январе мы с другом Владом смастерили комплект « Развивающие игры своими руками» и подарили малышам Казаковского детсада. Заодно показали им занимательные опыты. Ребята были в восторге! Появилось желание смастерить ещё что-то интересное. И поэтому в качестве своего следующего проекта я решил сделать своими руками пылесос. Потому что он не очень сложен в изготовлении и на его примере можно показать, как работает настоящий пылесос.

Актуальность работы. Работа посвящена созданию действующей модели самодельного пылесоса из самых обычных подручных и бросовых материалов. В магазинах сейчас можно купить замечательные автоматически управляемые игрушки, машины, роботы и т.д. А вот если самому сделать что-нибудь подобного…. То выигрыш сосчитать несложно. Изготовление прибора своими руками – это не только процесс творчества, который побуждает проявить свою смекалку, изобретательность. Это связь теории с практикой. На примере созданной модели можно показать принцип работы устройства.

2

Объект исследования:

Занимательная физика и модели бытовых машин и устройств

Цель работы:

- сделать модель пылесоса из самых простых материалов своими руками;

- объяснить принцип действия данного прибора и испытать его в действии.

Задачи:

1. Ознакомиться с устройством и принципом работы пылесоса.

2. Подобрать подходящий материал и инструменты.

3. Сконструировать самодельный пылесос из простых и доступных материалов.

4. Провести испытание модели в действии.

Гипотеза:

Из бросового материала и пластиковой посуды можно сконструировать действующий простой пылесос.

Объект исследования:

Занимательная физика и модели бытовых машин и устройств.

Методы исследования:

- поиск и изучение литературы;

- сравнение моделей;

- выбор образца из интернет - ресурсов;

- анализ материалов и имеющихся средств;

- проектирование и моделирование ;

- испытание модели

3

2. Из истории развития уборочной машины.

Пылесос - это машина, которая применяется для уборки пыли и загрязнений с поверхностей за счёт всасывания потоком воздуха. Пыль и загрязнения накапливаются в пылесборнике, из которого они должны регулярно удаляться.

Пылесосы – одно из уникальных изобретений, изменивших жизнь человечества в лучшую сторону. Появились эти устройства в конце 19 века и прошли длинный путь развития. Первый пылесос был создан в 1869 году в США. Размеры его были настолько велики, что управлять агрегатом могли только два человека, один из которых вручную раздувал меха, а второй должен был перетаскивать рукав (шланг). При этом пыль не собиралась, ее раздувало в стороны (рис.1)

Рис.1

Усовершенствовал пылесос инженер Хьюберт Сесил Бут в 1901 году. Его пылесос уже не раздувал пыль, а всасывал в специальный пылесборник через фильтр. Мощность вакуумного насоса пылесоса составляла пять лошадиных сил, и работал он на бензине. Первый образец получился довольно громоздким и издавал много шума, и поэтому пылесос во время работы, как правило, оставался на улице, внутрь через окно подавался только шланг, который должен был всасывать пыль (рис.2).

Рис.2

4.

Большим прорывом в «пылесосостроении» стало появление электродвигателей. Именно благодаря им эти уборочные устройства стали более совершёнными и простыми в эксплуатации. Случилось это в 1908 году, а через два года воздушные насосы, используемые в пылесосах, были заменены вентиляторами.

Внедрение в конструкцию пылесоса электродвигателя стало очень важным событием в истории развития пылесосов, оно решило проблему использования этого прибора в домашних условиях: он стал тише и уже не выделял выхлопных газов от сгорания бензина (рис.3).

Рис.3

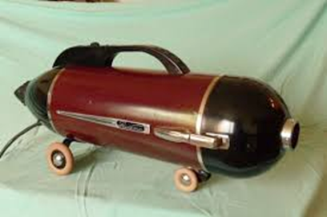

В 1908 году американская компания W. H. Hoover Company выпустила компактную модель пылесоса названную tin model, которая весила 20 кг (рис.4). А до этого пылесосы весили 50-60 кг.

Рис. 4

Пылесос был похож на оцинкованное перевернутое ведро, к которому была приделана деревянная ручка как у швабры. Под ручкой был прикреплен мешок из марли, выполняющий функцию пылесборника, снаружи пылесборник обшивался сатином. По заверениям производителя, данный пылесос был способен не только превосходно удалять пыль из щелей и с пола, но его также можно было использовать для сушки волос.

5

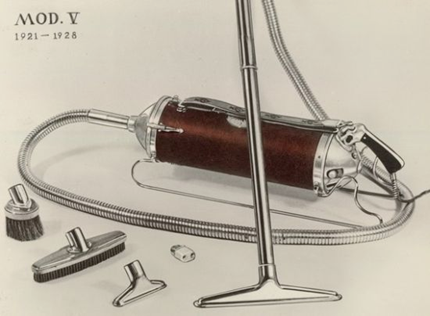

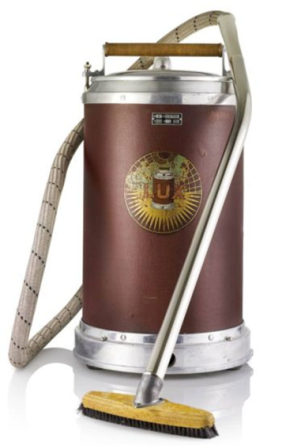

Аксель Веннер-Грен - основатель шведской компании Electrolux предложил в 1912 году в пылесосах устанавливать не воздушный насос, а вентилятор, в результате чего масса бытового прибора стала на 14 кг меньше. Но в историю вошел пылесос Model V, выпущенный через 9 лет в 1921 году, именно он принес всемирную славу компании.(рис.5).

Рис. 5

6

3. Первые пылесосы в России.

В России первые пылесосы и пылесборники появились ещё в 1930-е годы. Но по-настоящему массовый выпуск пылесосов начался только в 1952 году. Это был пылесос «Пионер». Он представлял собой компактную электрошвабру с мешком-пылесборником, прикреплённым к ручке. Пылесос имел мощность 120 Вт и щётку, изготовленную из конского волоса. Потом появились модели под названием «Чайка», «Ракета» и «Днепр-1», «Сатурн».

Советские пылесосы гудели, как истребители, но работали десятки лет. Мартеновская сталь, прочнейшая пластмасса, ручная сборка, строгая проверка ОТК (отдел технического контроля) - всё это делало их почти неуязвимыми: во многих домах они работают и по сей день. В народе бытовало мнение: если сбросить пылесос СССР с восьмого этажа, или утопить, то ничего с ним не случится, и он будет продолжать нормально работать. До середины семидесятых годов двадцатого века пылесосы в СССР выпускались в основном именно сигарообразной формы. Стоили советские пылесосы от 42 до 50 рублей.

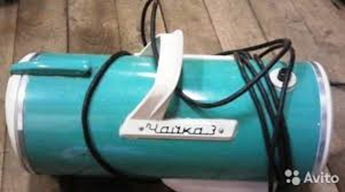

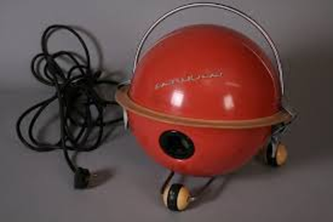

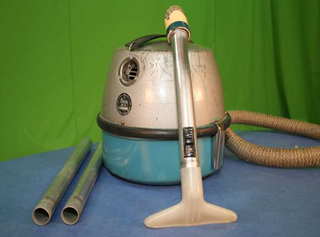

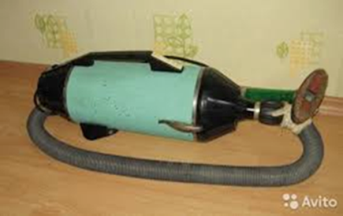

Пионер Чайка Ракета

Сатурн Днепр-1 Рис. 6.

Глядя на фото старых пылесосов и сравнивая их с современными устройствами, поражаешься, насколько далеко шагнул вперед технический прогресс. Сравнивая старые пылесосы и модели последних десятилетий, можно выделить следующие преимущества новой техники:

• небольшой вес;

• компактные размеры;

• более высокое качество уборки;

• простота обслуживания;

• экономичность.

7

4. Устройство пылесоса: основные составляющие.

Устройство пылесоса с момента его изобретения осталось в основном прежним. При этом в процессе совершенствования пылесос изменился до неузнаваемости. Это касается и внешнего вида, и многочисленных функциональных возможностей, и конструктивных особенностей прибора.

Вне зависимости от типа пылесосы состоят из трех основных частей:

1. Устройства сбора. В качестве устройства сбора мусора и пыли выступают многочисленные насадки и щётки.

2. Устройства транспортировки собранного мусора. Представляют собой трубы и шланги либо встроенные каналы.

3. Корпуса, в которых размещается силовой агрегат, пылесборник и система фильтрации.

Для расширения сферы применения пылесоса используются различные насадки, предназначенные для сбора мусора. Так, универсальная насадка может использоваться для ухода за коврами и ковровыми покрытиями, для сбора мусора и пыли с пола, подоконников, верхних крышек шкафов и других плоских поверхностей. Универсальные насадки оснащаются переключателем режима для уборки гладких и ворсистых поверхностей, роликами, повышающими маневренность при работе, щетками с разной степенью жесткости и длины щетинок.

Пылесосы с контейнерами или мешками. Это - самый простой пылесос, известный каждому человеку с детства. Рассмотрим устройство пылесоса, как функционирует эта конструкция, каковы его качественные характеристики.

Что необходимо, чтобы устройство стабильно функционировало?

1. Основа пылесоса с пылесборочным мешком — это шланг и набор насадок. Именно с их помощью насыщенный пылью и мусором воздух попадает внутрь устройства.

2. Мусор осаживается в пылесборнике. Это может быть текстильный или бумажный мешок, а также контейнер из пластика.

3. В пылесборнике осаживается только часть мусора и пыли. Какая именно часть — зависит от материала, из которого он выполнен. Остальной воздух отправляется в путешествие по внутренним лабиринтам пылесоса.

8

4. Главная опасность в том, что насыщенный пылью воздух приближается к двигателю агрегата. Чтобы защитить мотор от воздействия пыли, пылесосы оснащены фильтром грубой очистки (его еще называют фильтром мотора).

Назначение его – защита двигателя устройства от песка, мусора и других загрязнений, которые могут вызвать поломку агрегата.

5. Пройдя через фильтр мотора, воздух направляется к выходу. Совершенно очевидно, что не лишними будут меры по недопущению выброса в комнату загрязненного воздуха.

Принцип работы такого пылесоса заключается в следующем: вакуумный вентилятор засасывает воздух вместе с частицами мусора и пыли в корпус пылесоса, далее воздух проходит через фильтр или систему фильтров и выходит наружу. Чем больше степеней фильтрации, тем чище будет воздух на выходе. Пыль и мусор оседают в фильтр-мешке (одноразового или многоразового использования) либо в специальном контейнере.

9

5. Как сделать пылесос своими руками

Для этого нам достаточно самого обычного хлама, который найдётся в любом хозяйстве: сломанной техники, электроники, проводов, обрезок трубок, шлангов, пластиковой посуды. Всё это нам пригодится, чтобы изготовить пылесос из пластиковой бутылки своими руками.

В первую очередь, необходимо раздобыть где-нибудь небольшой рабочий электромоторчик. Без него всё остальное так и останется бесполезным хламом. Техника часто выходит из строя по причине поломки какой-нибудь одной детали, а всё остальное остаётся исправным. Поэтому можно, например, позаимствовать моторчик и другие нужные нам детали из своего старого кассетного магнитофона, проигрывателя, музыкального центра или детской игрушки.

Чтобы изготовить пылесос своими руками, необходимо подготовить следующие детали:

• Пластиковую бутылку подходящего размера.

• Электромотор.

• Выключатель с проводами.

• Блок питания или батарейки.

• Разъём для блока питания.

• Гибкий шланг или трубку.

• Мелкая капроновая сетка.

• Скотч, клейкая лента или пластырь

Берём пластиковую бутылку неправильной формы и отрезаем от неё горлышко в том месте, где оно расширяется. У нас должно получиться что-то вроде крышки, которую можно плотно вставить обратно.

Затем от среза горлышка отмеряем лишнюю часть и отрезаем её с таким расчётом, чтобы оставшегося объёма хватило под пылесборник и размещение мотора.

10

Для изготовления вентилятора нам подойдет любой кусок мягкого металла подходящего размера. Это может быть донышко банки, жестяная крышка или что-то, что можно легко разрезать ножницами, а затем изогнуть.

Идеально, если нам повезёт найти уже готовый пропеллер от какой-нибудь игрушки. Диаметр крыльчатки вентилятора должен почти совпадать с внутренним диаметром бутылки, для лучшего всасывания.

Вырезаем из жестянки круг и размечаем его на восемь равных частей. Далее по линиям разметки делаем надрезы ножницами, оставляя около 5-10 мм до центра окружности.

В донышке проделываем отверстия для выхода воздушного потока, просто срезав выступающие края донышка канцелярским ножом.

Затем нужно к внутренней стороне донышка прикрепить электромотор. Для этого нам пригодится любая пластмассовая крышка. Главное, чтобы её размер примерно совпадал с размерами моторчика. Это нужно, чтобы надёжно приклеить электромотор к донышку бутылки с помощью термоклея.

Самодельный пылесос почти готов, осталось сделать фильтр, который будет отделять электромотор от отсека для сбора пыли. Для этого мы используем мелкую сетку, которую натянем на капроновую стяжку или проволоку, согнутую в круг.

Если изготовленный фильтр плотно вставляется в наш самодельный пылесос без дополнительных креплений, то можно всё так и оставить. В противном случае нужно закрепить его на держателях, в качестве которых можно использовать канцелярские кнопки. Последние нужно воткнуть в бутылку по окружности в месте крепления фильтра и обмотать их снаружи скотчем.

Для изготовления шланга мы используем трубку диаметром чуть меньше горлышка бутылки. На конец трубки можно намотать несколько слоёв медицинского пластыря, чтобы трубка плотно входила в горлышко и не выскальзывала из него.

Всасывающие насадки можно изготовить из чего угодно: из шариковой

11

ручки, трубки от капельницы, шприца, пластмассового флакона – в зависимости от их назначения. Можно даже использовать маленькие сменные насадки от настоящего пылесоса, если они подойдут.

Теперь останется только решить вопрос с питанием электромотора, а именно: подсоединить к нему проводами выключатель и источник питания, в качестве которого могут служить батарейки, аккумулятор или сетевой адаптер.

После этого наш самодельный пылесос готов к использованию!

12

6. Заключение.

Как видите, сделать небольшой самодельный пылесос совсем несложно. Причём, сделанный нами прибор можно легко переносить с места на место не только в пределах квартиры, но и использовать, к примеру, в гараже для чистки сидений и панелей в салоне автомобиля

При изготовлении самодельного пылесоса я приобрел навыки работы с простейшими инструментами, научился оценивать результаты своей работы, учился связывать теорию с практикой, пользоваться инструментальными методами исследования. Кроме того, изготовление самодельных приборов побудило меня к самостоятельному получению знаний за счет более глубокого изучения дополнительной литературы.

13

7. Литература.

Интернет-ресурсы:

1.http://tehnika.expert/dlya-chistoty-i-poryadka/pylesos/ustrojstvo-pylesosa.html

2. http://vashtehnik.ru/pylesosy/ustrojstvo-pylesosa.html

3. https://www.youtube.com/watch?v=DbKPcuKvdQg

4. http://tehnika.expert/dlya-chistoty-i-poryadka/pylesos/kak-sdelat.html

5. http://tehnika.expert/dlya-chistoty-i-poryadka/pylesos/kak-sdelat.html

6.http://imperiya.by/video/fdav1xCXtv8/kak-sdelat-tsiklonnyiy-pyilesos-svoimi-rukami.html

7. https://ru.wikipedia.org/wiki

8. https://www.ferra.ru/ru/byt/review/6-ussr-vacuum-cleaners-copied/
