Рабочая тетрадь по теме "Методы проецирования"

ГБПОУ Дуванский многопрофильный колледж

РАБОЧАЯ ТЕТРАДЬ

по дисциплине «Инженерная графика»

Тема урока:

_____________________________________________

План урока:

1. Методы проецирования.

2. Проецирование как способ выполнения чертежа.

1. МЕТОДЫ ПРОЕЦИРОВАНИЯ

Проецирование – процесс получения изображения предмета на плоскости с помощью проецирующих лучей

Проецирование, при котором проецирующие лучи исходят из одной точки, (рис.1) называется ______________________________.

Проецирование, при котором проецирующие лучи параллельны (рис.2), называется __________________________________.

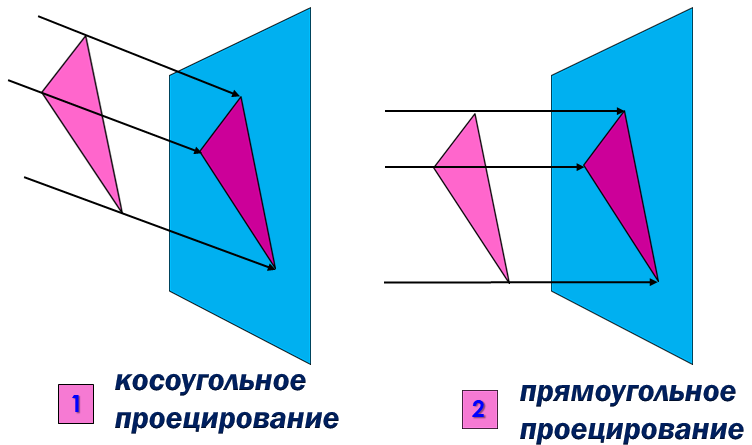

Если при параллельном проецировании проецирующие лучи направлены перпендикулярно плоскости проекций (под углом 90°), проецирование называется прямоугольным (рис.2), если меньшим углом – косоугольным.

Рис 1. Центральное проецирование Рис. 2. Параллельное проецирование

2. ПРОЕЦИРОВАНИЕ КАК СПОСОБ ВЫПОЛНЕНИЯ ЧЕРТЕЖА

В пространстве плоскость может располагаться как угодно: вертикально, наклонно, горизонтально.

Чтобы получить проекцию предмета на плоскости, его располагают параллельно этой плоскости и через каждую вершину проводят лучи перпендикулярно этой плоскости.

Изображение, дающее наиболее полное представление о форме и конструкции предмета, называется ___________________________.

Проецирование на одну плоскость.

Если вертикальная плоскость проекций расположена перпендикулярно взгляду зрителя (рис. 3), она называется ___________________________.

На фронтальной плоскости проекций располагается вид спереди - главный вид.

Проецирование на две плоскости

Чаще всего бывает, что одна проекция не всегда дает полное представление о форме и конструкции детали. В таких случаях пользуются двумя проекциями: фронтальной (вид спереди или главный вид) и ____________________ (вид сверху) (рис.4).

Рис. 4

На фронтальной плоскости проекций отображается длина и высота детали, а на горизонтальной – длину и ширину. Обе проекции объединены на чертеже линиями проекционной связи.

Рис. 5 Рис. 6

Проецирование на три плоскости.

Когда два вида детали не дают полного представления о форме детали, возникает необходимость в построении третьего изображения.

Вертикальная плоскость, расположенная перпендикулярно горизонтальной и фронтальной плоскостям проекций, называется _____________________

На профильной плоскости проекций располагается вид слева

ДОМАШНЕЕ ЗАДАНИЕ.

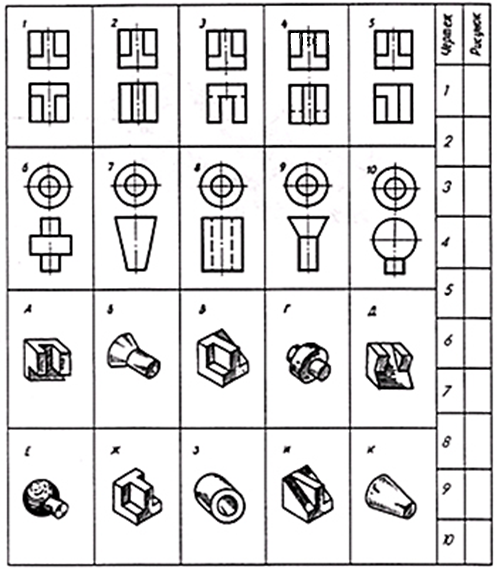

Работа по таблице: определить какому чертежу, обозначенному цифрой, соответствует рисунок, обозначенный буквой.
