Раздаточный материал по темам "Типы линий" , "Масштаб".

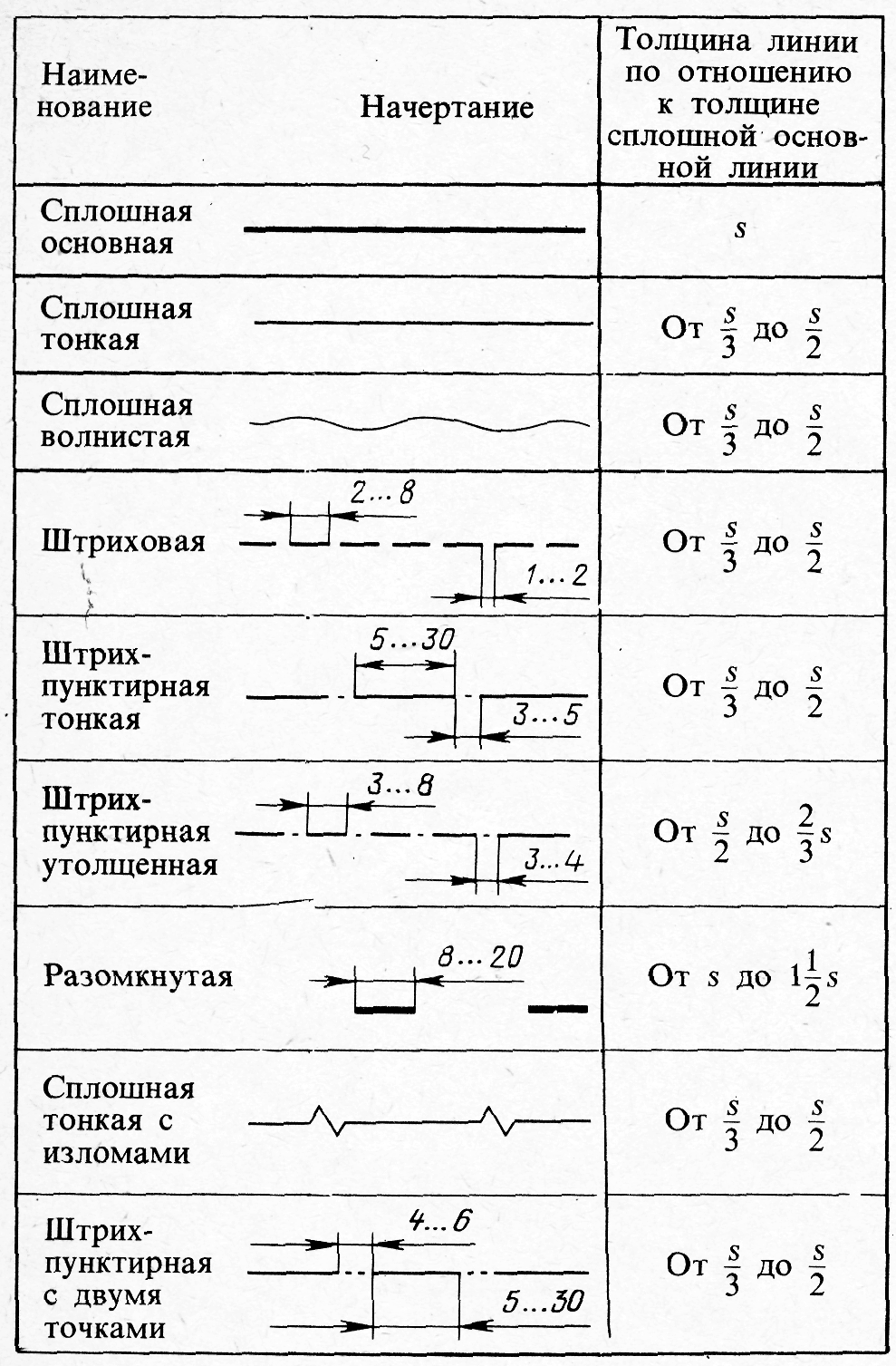

Линии чертежа

(по ГОСТ 2.303-68)

Рис.3

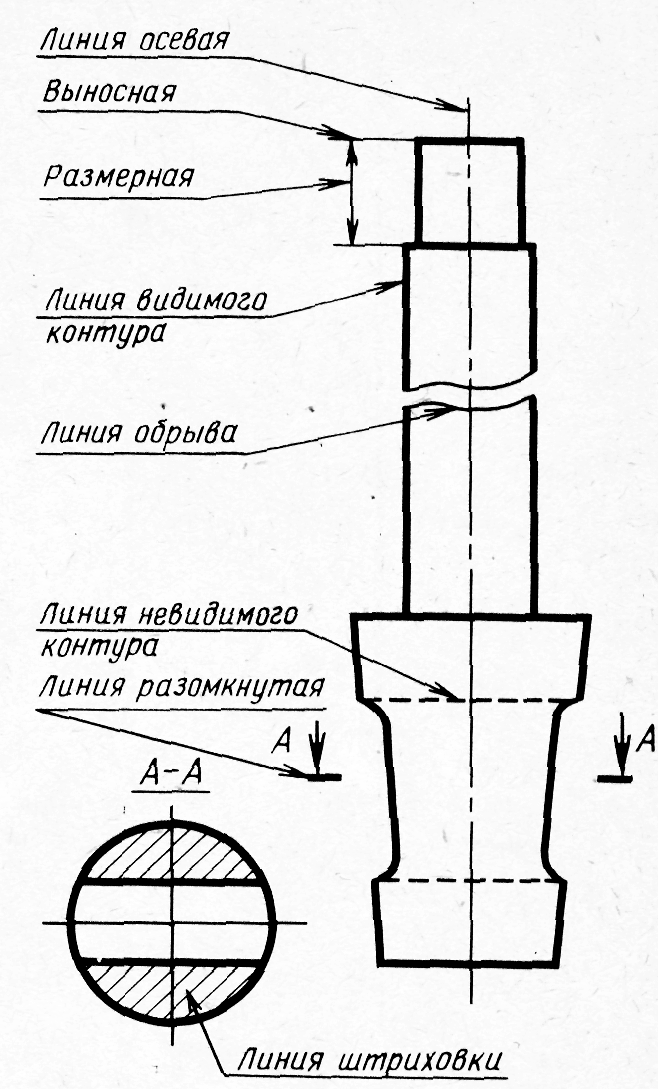

Сплошная основная - линии видимого контура.

Сплошная тонкая – размерные и выносные линии, линии штриховки, линии-выноски.

Штриховая – линии невидимого контура.

Штрихпунктирная – осевые и центровые линии.

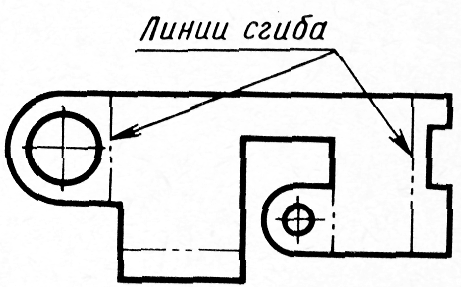

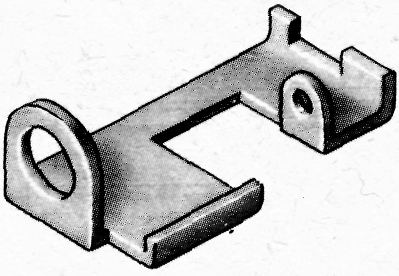

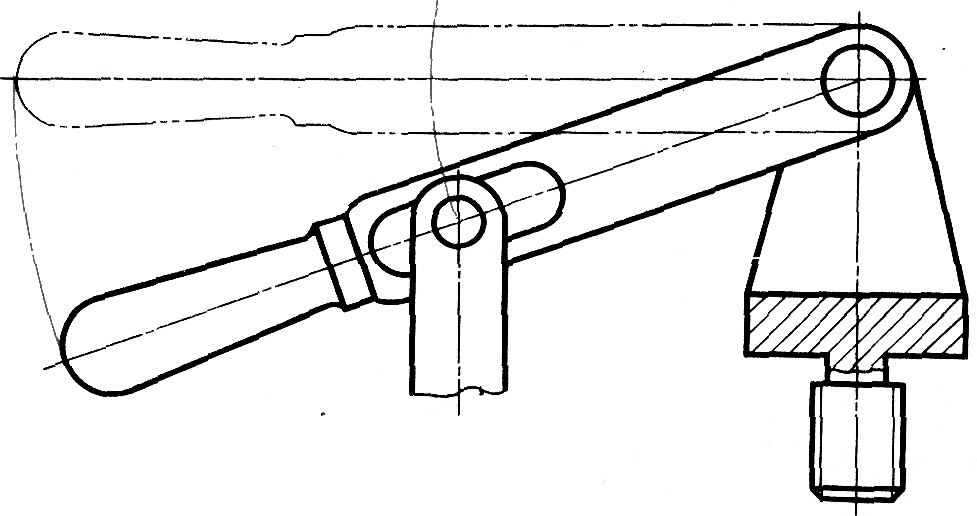

Штрихпунктирная с двумя точками – линии сгиба на развертках , для показа частей изделия в крайних или промежуточных положениях.(рис.2и 3

Разомкнутая – линия сечений.

Сплошная волнистая – линия обрыва.

Сплошная тонкая с изломами – длинные линии обрыва.

Рис.2

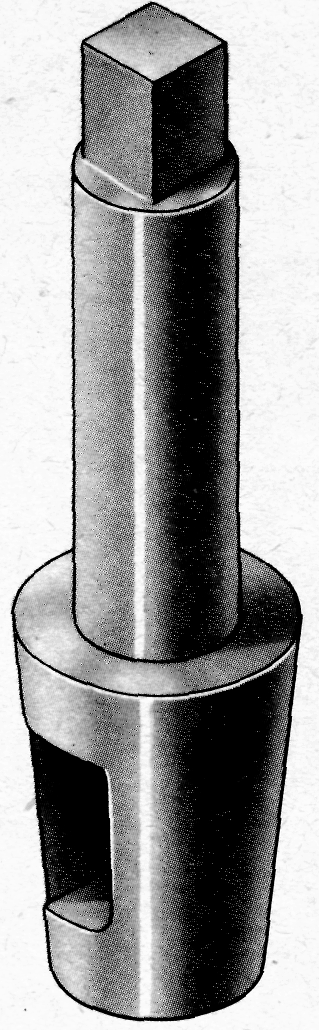

Рис.1

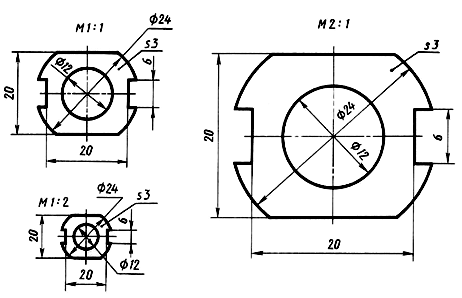

Масштабом называется отношение линейных размеров изображенного на чертеже предмета к его действительным размерам.

1. Каким бы ни был масштаб чертежа, всегда проставляют натуральные размеры.

2. На чертежах масштаб увеличения или уменьшения применяется ко всем размерам без исключения.

Масштабы уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100;…

Натуральный масштаб: 1:1

Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; …

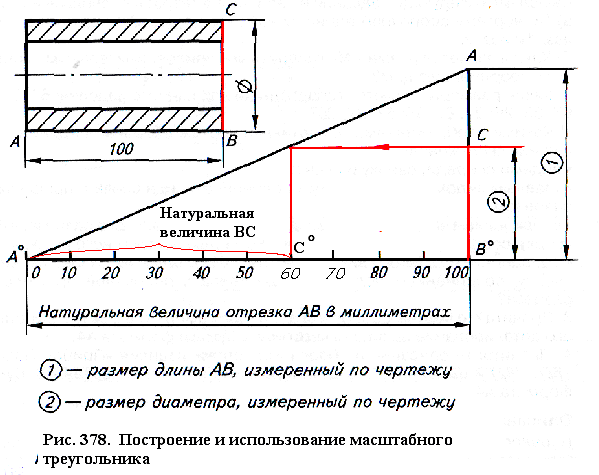

Пропорциональный (угловой) масштаб (рис. 378).

а) Выберете размер, на сборочном чертеже (например, размер АВ- 100 мм).

б) Постройте две взаимно перпендикулярные прямые, т. е. проведите ка­теты масштабного угла.

в) По горизонтальному катету от точки В° отложите действитель­ный размер (100мм)(по линейке) и поставьте точку А^о. По вертикальному катету отрезка АВ по чертежу. Поставьте точку А. Через точки А и А^о проводят гипотенузу.

г) На чертеже измерьте величину любого отрезка (например, ВС) и отложите его по вертикальному катету В^оА масштабного треугольника (рис. 378).

д) Из полученной на вертикальном катете точки С проведите

горизон­тальную линию до пересечения с гипотенузой и опускают перпендикуляр на горизонтальный катет. Получают точку С°.

е) Отрезок А^оС° на горизонтальном катете масштабного треугольни­ка — действительный (натуральный) размер отрезка ВС.
