Разработка презентации к теме "Система управления базами данных (СУБД)"

Категория: Информатика

Нажмите, чтобы узнать подробности

Презентация создана для изучения основ темы СУБД. По данной презентации можно рассматривать все типы баз данных и выполнять самостоятельно часть заданий указанных в презентации.

Просмотр содержимого документа
«Разработка презентации к теме "Система управления базами данных (СУБД)"»

Виды моделей баз данных Кудряшова О.Ю.

Виды моделей

баз данных

Кудряшова О.Ю.

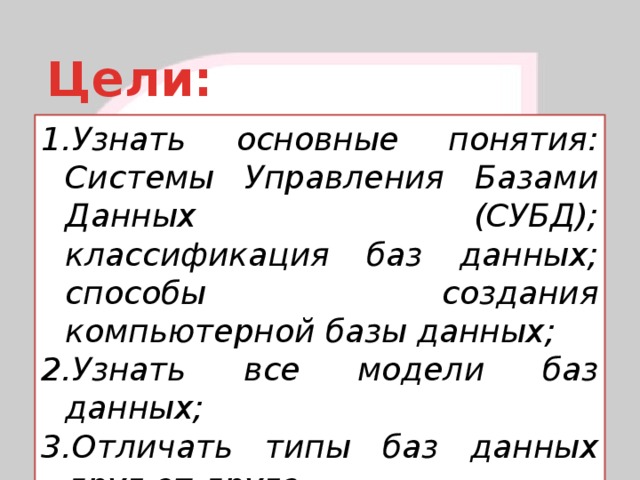

Цели: Узнать основные понятия: Системы Управления Базами Данных (СУБД); классификация баз данных; способы создания компьютерной базы данных; Узнать все модели баз данных; Отличать типы баз данных друг от друга

Цели:

  • Узнать основные понятия: Системы Управления Базами Данных (СУБД); классификация баз данных; способы создания компьютерной базы данных;
  • Узнать все модели баз данных;
  • Отличать типы баз данных друг от друга

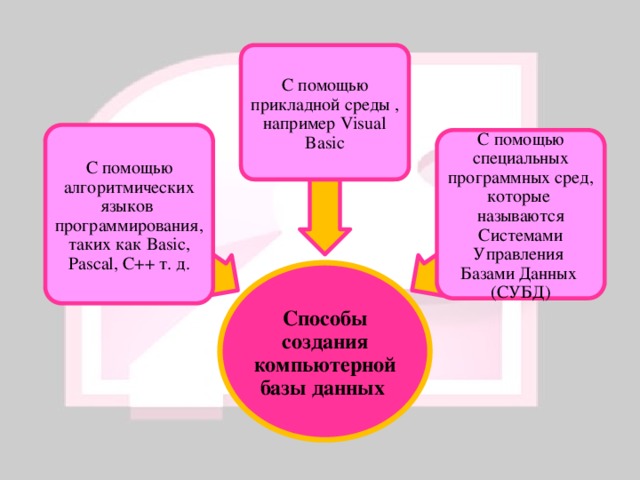

С помощью прикладной среды , например Visual Basic С помощью алгоритмических языков программирования, таких как Basic, Pascal, C++ т. д. С помощью специальных программных сред, которые называются Системами Управления Базами Данных (СУБД) Способы создания компьютерной базы данных

С помощью прикладной среды , например Visual Basic

С помощью алгоритмических языков программирования, таких как Basic, Pascal, C++ т. д.

С помощью специальных программных сред, которые называются Системами Управления Базами Данных (СУБД)

Способы создания компьютерной базы данных

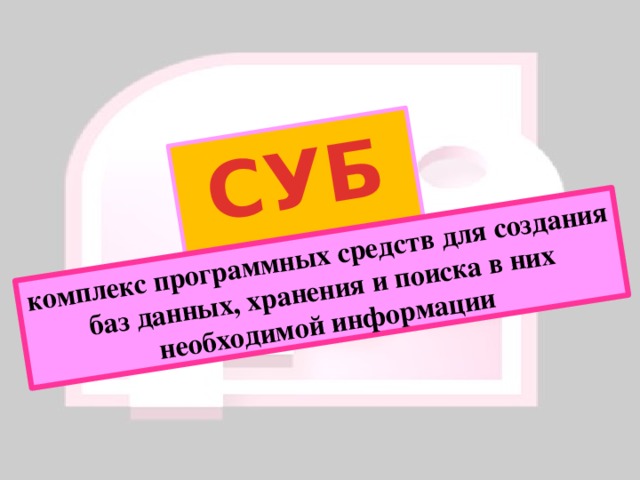

СУБД комплекс программных средств для создания баз данных, хранения и поиска в них необходимой информации

СУБД

комплекс программных средств для создания баз данных, хранения и поиска в них необходимой информации

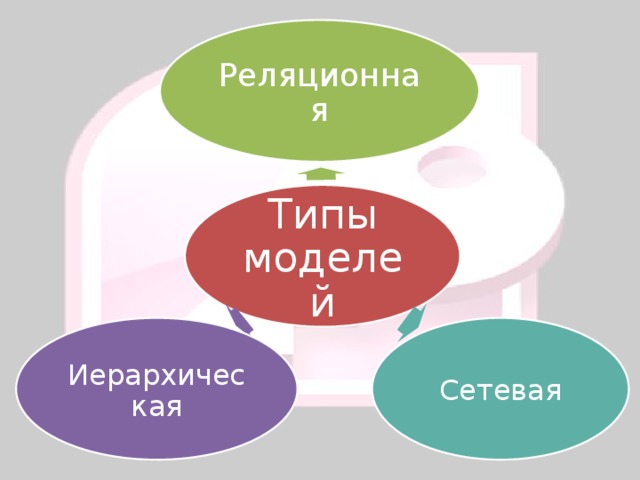

Реляционная Типы моделей Сетевая Иерархическая

Реляционная

Типы моделей

Сетевая

Иерархическая

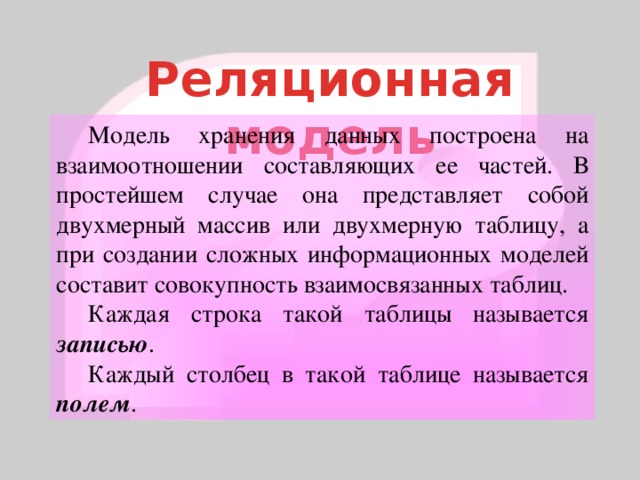

Реляционная модель  Модель хранения данных построена на взаимоотношении составляющих ее частей. В простейшем случае она представляет собой двухмерный массив или двухмерную таблицу, а при создании сложных информационных моделей составит совокупность взаимосвязанных таблиц.  Каждая строка такой таблицы называется записью .  Каждый столбец в такой таблице называется полем .

Реляционная модель

Модель хранения данных построена на взаимоотношении составляющих ее частей. В простейшем случае она представляет собой двухмерный массив или двухмерную таблицу, а при создании сложных информационных моделей составит совокупность взаимосвязанных таблиц.

Каждая строка такой таблицы называется записью .

Каждый столбец в такой таблице называется полем .

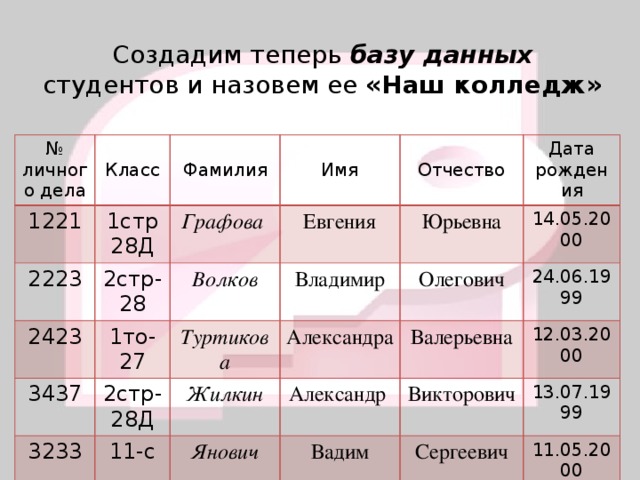

Создадим теперь базу данных студентов и назовем ее «Наш колледж» № личного дела 1221 Класс 1стр28Д 2223 Графова Фамилия 2стр-28 2423 1то-27 Имя Евгения 3437 Волков Туртикова 3233 2стр-28Д Владимир Юрьевна Отчество Дата рождения 14.05.2000 Александра 11-с Жилкин Олегович 24.06.1999 Янович Александр Валерьевна 12.03.2000 Вадим Викторович 13.07.1999 Сергеевич 11.05.2000

Создадим теперь базу данных студентов и назовем ее «Наш колледж»

№ личного дела

1221

Класс

1стр28Д

2223

Графова

Фамилия

2стр-28

2423

1то-27

Имя

Евгения

3437

Волков

Туртикова

3233

2стр-28Д

Владимир

Юрьевна

Отчество

Дата рождения

14.05.2000

Александра

11-с

Жилкин

Олегович

24.06.1999

Янович

Александр

Валерьевна

12.03.2000

Вадим

Викторович

13.07.1999

Сергеевич

11.05.2000

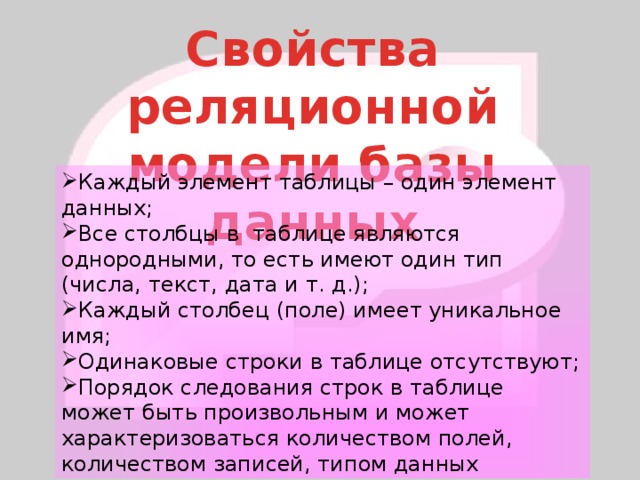

Свойства реляционной модели базы данных Каждый элемент таблицы – один элемент данных; Все столбцы в таблице являются однородными, то есть имеют один тип (числа, текст, дата и т. д.); Каждый столбец (поле) имеет уникальное имя; Одинаковые строки в таблице отсутствуют; Порядок следования строк в таблице может быть произвольным и может характеризоваться количеством полей, количеством записей, типом данных

Свойства реляционной модели базы данных

  • Каждый элемент таблицы – один элемент данных;
  • Все столбцы в таблице являются однородными, то есть имеют один тип (числа, текст, дата и т. д.);
  • Каждый столбец (поле) имеет уникальное имя;
  • Одинаковые строки в таблице отсутствуют;
  • Порядок следования строк в таблице может быть произвольным и может характеризоваться количеством полей, количеством записей, типом данных

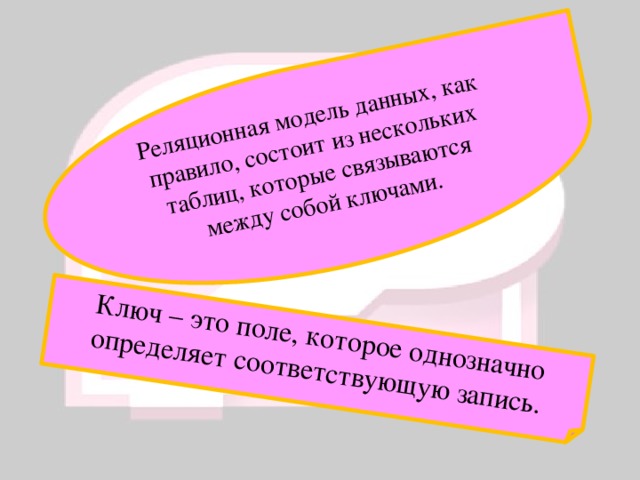

Реляционная модель данных, как правило, состоит из нескольких таблиц, которые связываются между собой ключами. Ключ – это поле, которое однозначно определяет соответствующую запись.

Реляционная модель данных, как правило, состоит из нескольких таблиц, которые связываются между собой ключами.

Ключ – это поле, которое однозначно определяет соответствующую запись.

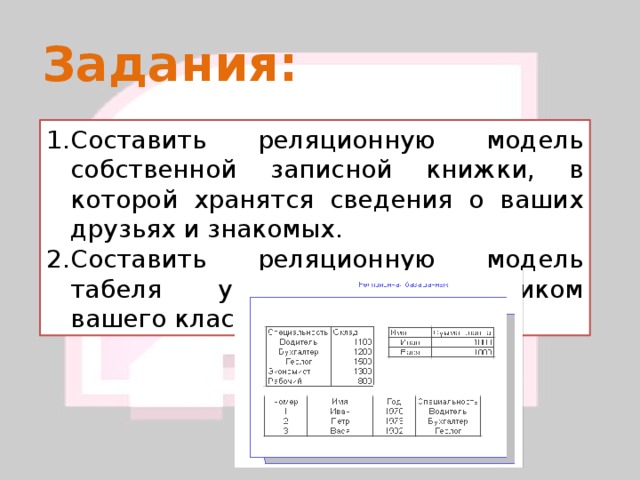

Задания: Составить реляционную модель собственной записной книжки, в которой хранятся сведения о ваших друзьях и знакомых. Составить реляционную модель табеля успеваемости учеником вашего класса.

Задания:

  • Составить реляционную модель собственной записной книжки, в которой хранятся сведения о ваших друзьях и знакомых.
  • Составить реляционную модель табеля успеваемости учеником вашего класса.

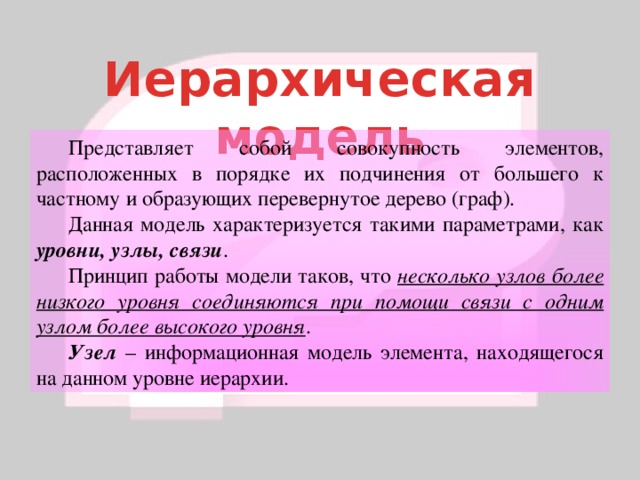

Иерархическая модель  Представляет собой совокупность элементов, расположенных в порядке их подчинения от большего к частному и образующих перевернутое дерево (граф).  Данная модель характеризуется такими параметрами, как уровни, узлы, связи .  Принцип работы модели таков, что несколько узлов более низкого уровня соединяются при помощи связи с одним узлом более высокого уровня .  Узел – информационная модель элемента, находящегося на данном уровне иерархии.

Иерархическая модель

Представляет собой совокупность элементов, расположенных в порядке их подчинения от большего к частному и образующих перевернутое дерево (граф).

Данная модель характеризуется такими параметрами, как уровни, узлы, связи .

Принцип работы модели таков, что несколько узлов более низкого уровня соединяются при помощи связи с одним узлом более высокого уровня .

Узел – информационная модель элемента, находящегося на данном уровне иерархии.

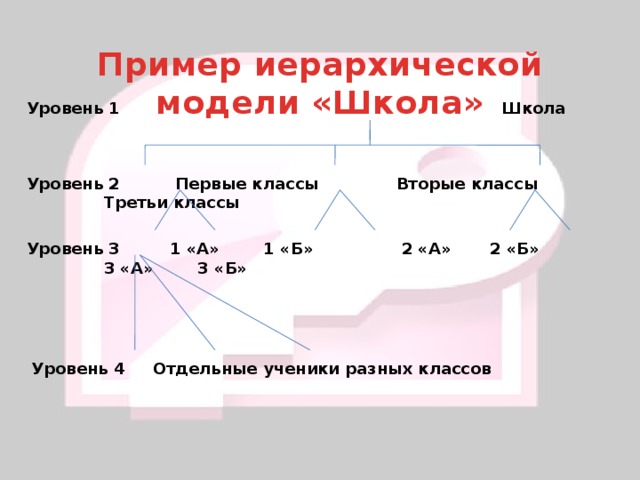

Пример иерархической модели «Школа» Уровень 1 Школа Уровень 2 Первые классы Вторые классы Третьи классы Уровень 3 1 «А» 1 «Б» 2 «А» 2 «Б» 3 «А» 3 «Б» Уровень 4 Отдельные ученики разных классов

Пример иерархической модели «Школа»

Уровень 1 Школа

Уровень 2 Первые классы Вторые классы Третьи классы

Уровень 3 1 «А» 1 «Б» 2 «А» 2 «Б» 3 «А» 3 «Б»

Уровень 4 Отдельные ученики разных классов

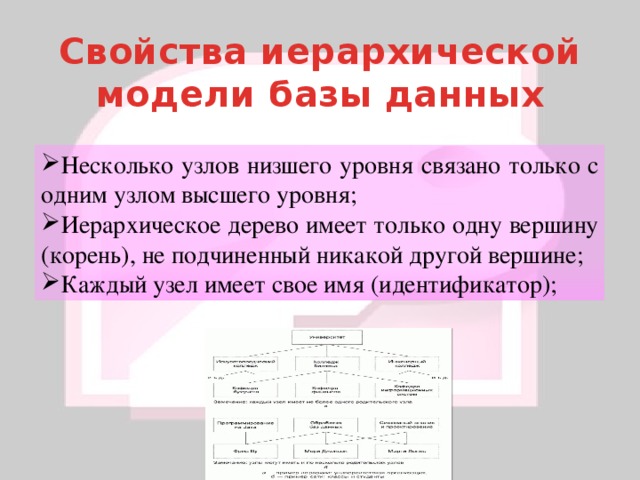

Свойства иерархической модели базы данных Несколько узлов низшего уровня связано только с одним узлом высшего уровня; Иерархическое дерево имеет только одну вершину (корень), не подчиненный никакой другой вершине; Каждый узел имеет свое имя (идентификатор);

Свойства иерархической модели базы данных

  • Несколько узлов низшего уровня связано только с одним узлом высшего уровня;
  • Иерархическое дерево имеет только одну вершину (корень), не подчиненный никакой другой вершине;
  • Каждый узел имеет свое имя (идентификатор);

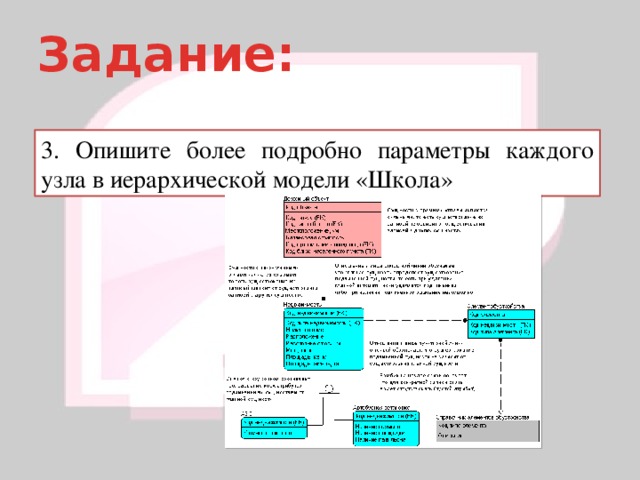

Задание: 3. Опишите более подробно параметры каждого узла в иерархической модели «Школа»

Задание:

3. Опишите более подробно параметры каждого узла в иерархической модели «Школа»

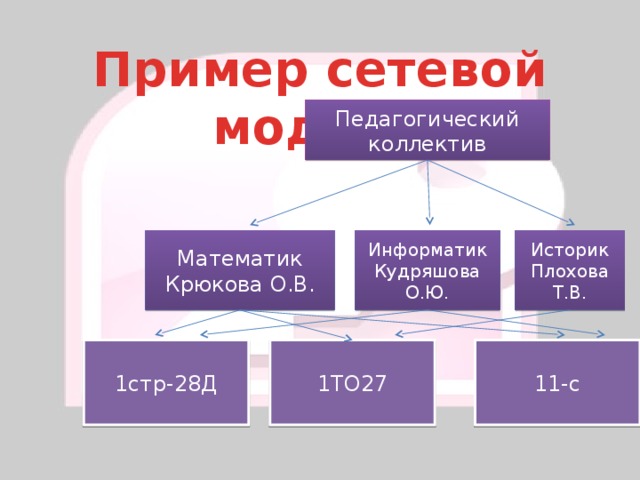

Пример сетевой модели Педагогический коллектив Информатик Математик Историк Плохова Т.В. Кудряшова О.Ю. Крюкова О.В. 1стр-28Д 1ТО27 11-с

Пример сетевой модели

Педагогический коллектив

Информатик

Математик

Историк

Плохова Т.В.

Кудряшова О.Ю.

Крюкова О.В.

1стр-28Д

1ТО27

11-с

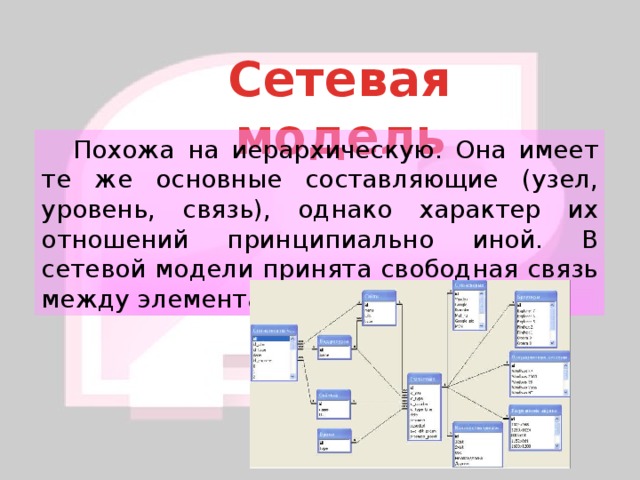

Сетевая модель  Похожа на иерархическую. Она имеет те же основные составляющие (узел, уровень, связь), однако характер их отношений принципиально иной. В сетевой модели принята свободная связь между элементами разных уровней.

Сетевая модель

Похожа на иерархическую. Она имеет те же основные составляющие (узел, уровень, связь), однако характер их отношений принципиально иной. В сетевой модели принята свободная связь между элементами разных уровней.

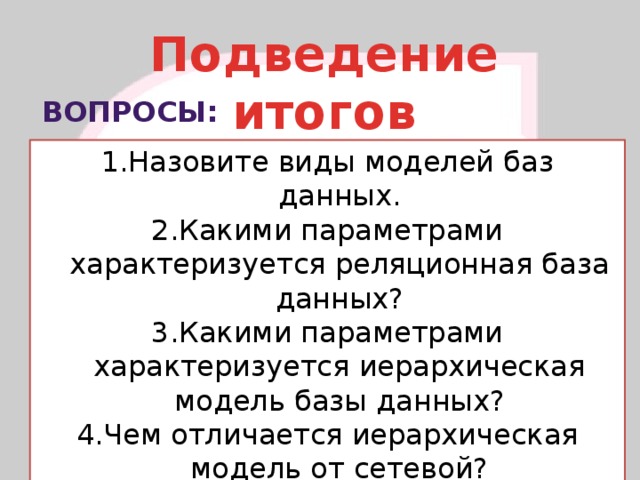

Подведение итогов Вопросы: Назовите виды моделей баз данных. Какими параметрами характеризуется реляционная база данных? Какими параметрами характеризуется иерархическая модель базы данных? Чем отличается иерархическая модель от сетевой?

Подведение итогов

Вопросы:

  • Назовите виды моделей баз данных.
  • Какими параметрами характеризуется реляционная база данных?
  • Какими параметрами характеризуется иерархическая модель базы данных?
  • Чем отличается иерархическая модель от сетевой?

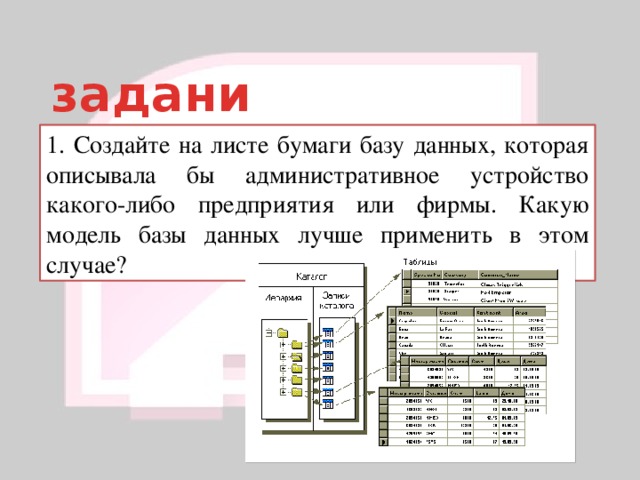

задание: 1. Создайте на листе бумаги базу данных, которая описывала бы административное устройство какого-либо предприятия или фирмы. Какую модель базы данных лучше применить в этом случае?

задание:

1. Создайте на листе бумаги базу данных, которая описывала бы административное устройство какого-либо предприятия или фирмы. Какую модель базы данных лучше применить в этом случае?

Виды моделей баз данных Кудряшова О.Ю.

Виды моделей

баз данных

Кудряшова О.Ю.
