Разветвленный алгоритм, 8 класс

САМОПОДГОТОВКА:

Для всех: п. 2.4.2

стр.76-81

АЛГОРИТМИЧЕСКАЯ КОНСТРУКЦИЯ ВЕТВЛЕНИЕ

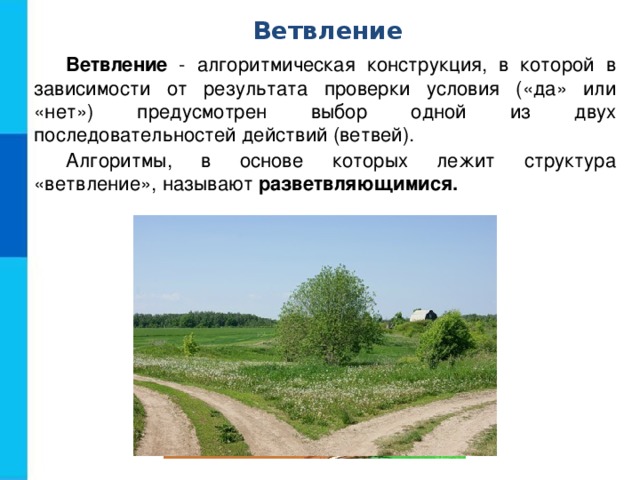

Ветвление

Ветвление - алгоритмическая конструкция, в которой в зависимости от результата проверки условия («да» или «нет») предусмотрен выбор одной из двух последовательностей действий (ветвей).

Алгоритмы, в основе которых лежит структура «ветвление», называют разветвляющимися.

Полная форма ветвления

если

то

иначе

все

Да

Условие

Нет

Действие 1

Действие 2

Пример

алг правописание частиц НЕ, НИ

нач

если частица под ударением

то писать НЕ

иначе писать НИ

все

кон

Неполная форма ветвления

если

то

все

Условие

Да

Нет

Действие 1

Пример:

алг сборы на прогулку

нач

если на улице дождь

то взять зонтик

все

кон

B А больше В A = B А больше или равно В A B А не равно В " width="640"

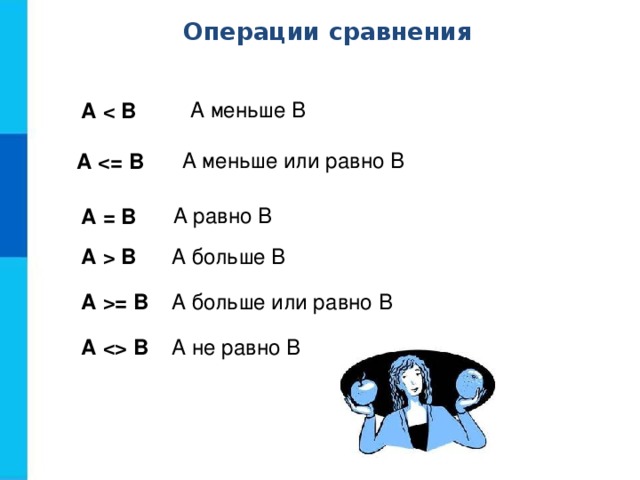

Операции сравнения

A B

А меньше В

A B

А меньше или равно В

A = B

А равно В

A B

А больше В

A = B

А больше или равно В

A B

А не равно В

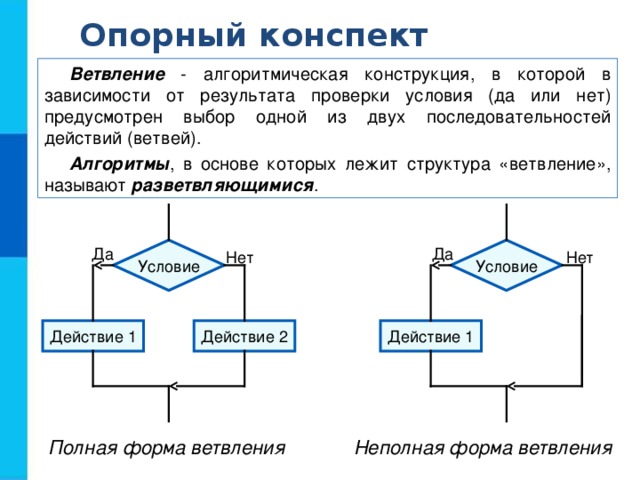

Опорный конспект

Ветвление - алгоритмическая конструкция, в которой в зависимости от результата проверки условия (да или нет) предусмотрен выбор одной из двух последовательностей действий (ветвей).

Алгоритмы , в основе которых лежит структура «ветвление», называют разветвляющимися .

Условие

Условие

Да

Да

Нет

Нет

Действие 1

Действие 2

Действие 1

Неполная форма ветвления

Полная форма ветвления

Физминутка:

5 ) { y= 5*a; } иначе { y=3-a; } вывод y; } " width="640"

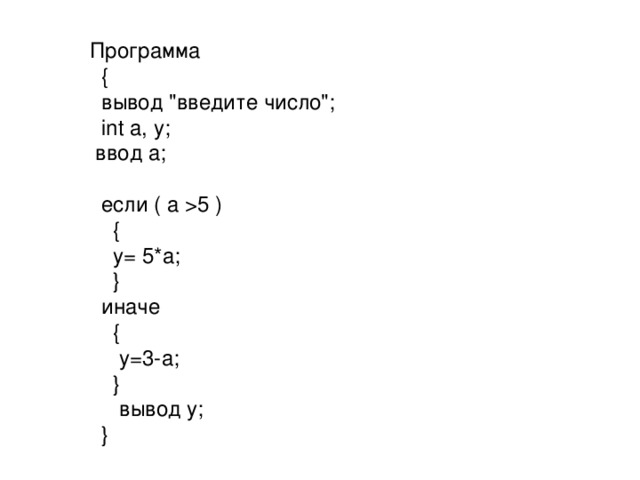

Программа

{

вывод "введите число";

int a, y;

ввод a;

если ( a 5 )

{

y= 5*a;

}

иначе

{

y=3-a;

}

вывод y;

}

0 Y:=-X Y:=X Y Конец " width="640"

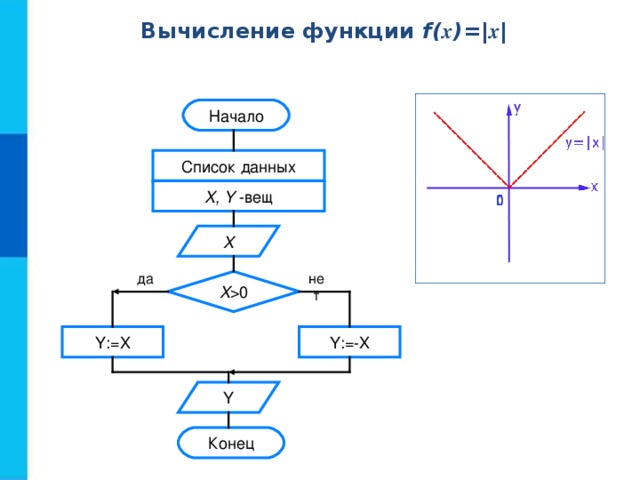

Вычисление функции f( x ) =| x |

Начало

Список данных

X, Y -вещ

Х

да

нет

Х 0

Y:=-X

Y:=X

Y

Конец

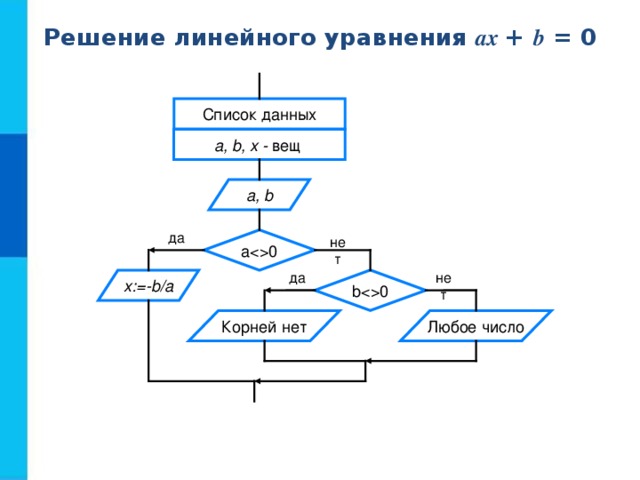

Решение линейного уравнения ax + b = 0

Список данных

a, b, x - вещ

a, b

да

нет

a0

да

нет

b0

x:=-b/a

Корней нет

Любое число
