Рисунки строения костей черепа

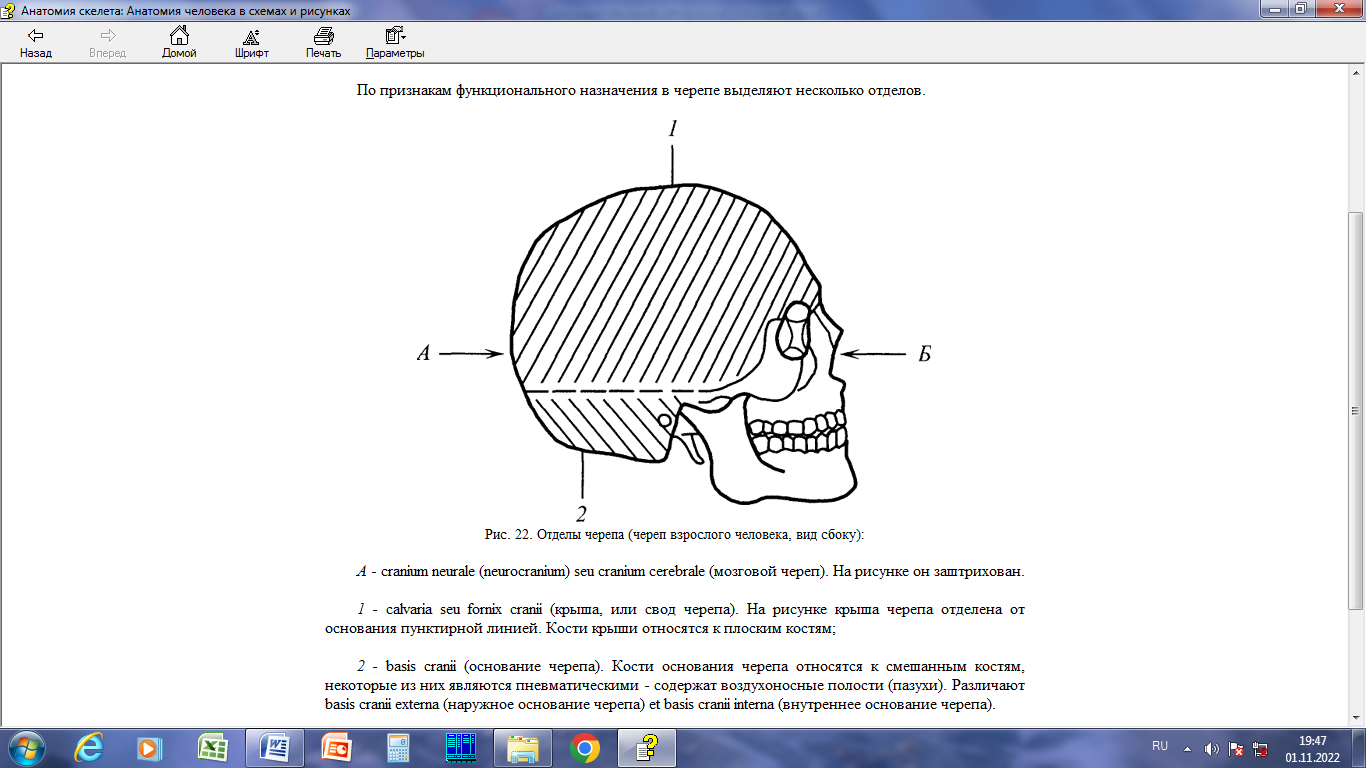

Отделы черепа

1. Свод черепа

2. Основание черепа

КОСТИ МОЗГОВОГО ЧЕРЕПА (OSSA NEUROCRANII)

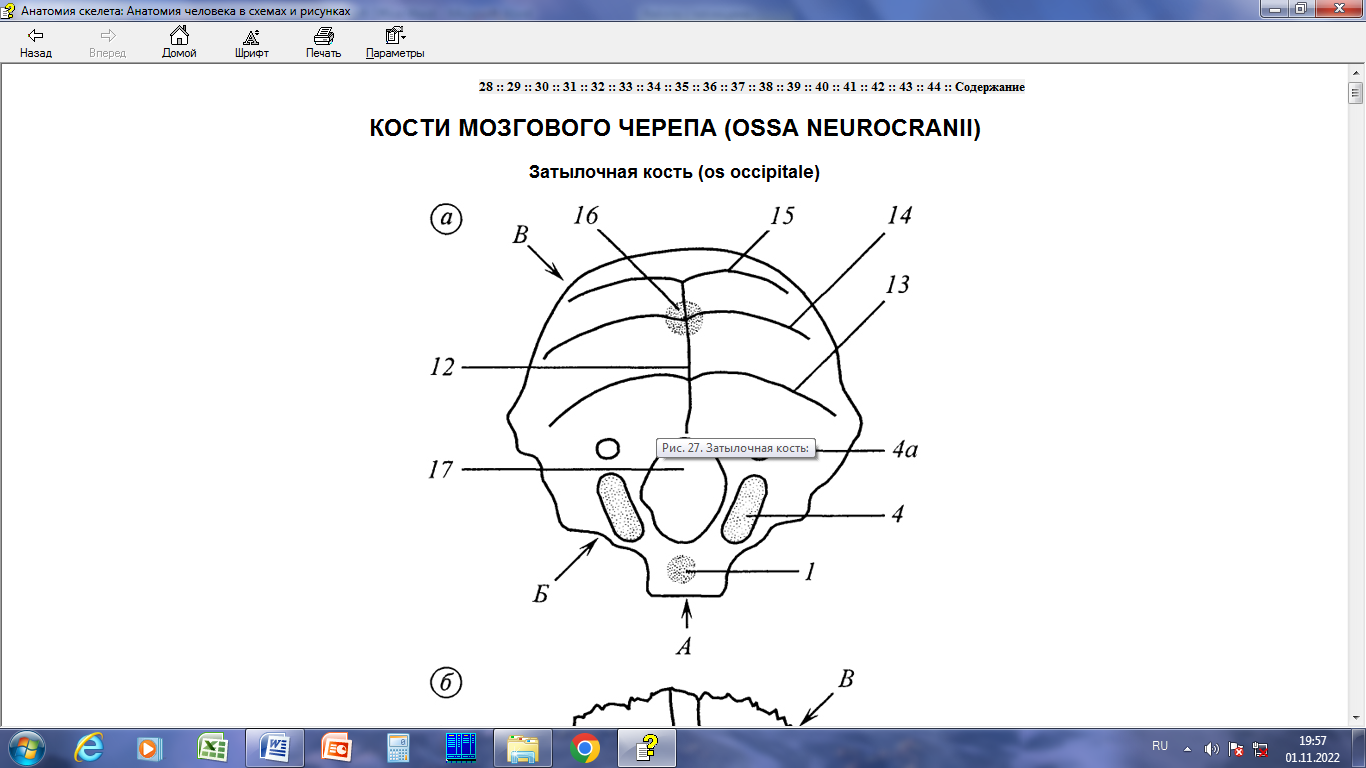

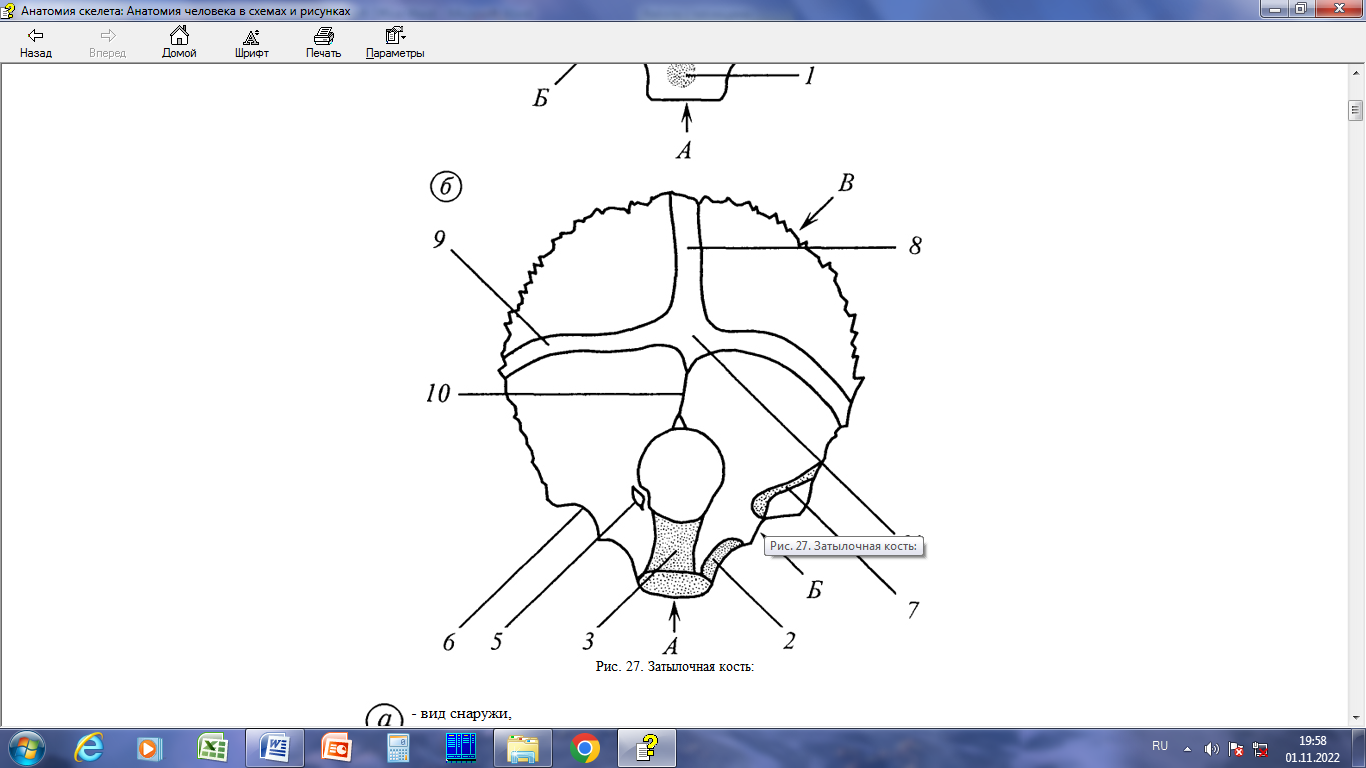

Затылочная кость (os occipitale)

вид снаружи

вид изнутри

А - основная часть:

1 - глоточный бугорок - является местом прикрепления глотки,

3 - скат

Б - боковая часть:

4 - затылочный мыщелок - сочленяется с первым шейным позвонком,

5 - подъязычный канал – проходит подъязычный нерв (на рисунке виден с одной стороны),

6 - яремная вырезка - на целом черепе с одноименной вырезкой височной кости образует яремное отверстие,

8 - затылочная чешуя

10 - внутренний затылочный гребень,

12 - наружный затылочный гребень,

13 - нижняя выйная линия

14 - верхняя выйная линия,

15 - наивысшая выйная линия,

16 - наружный затылочный выступ - след ядра окостенения,

17 - большое отверстие

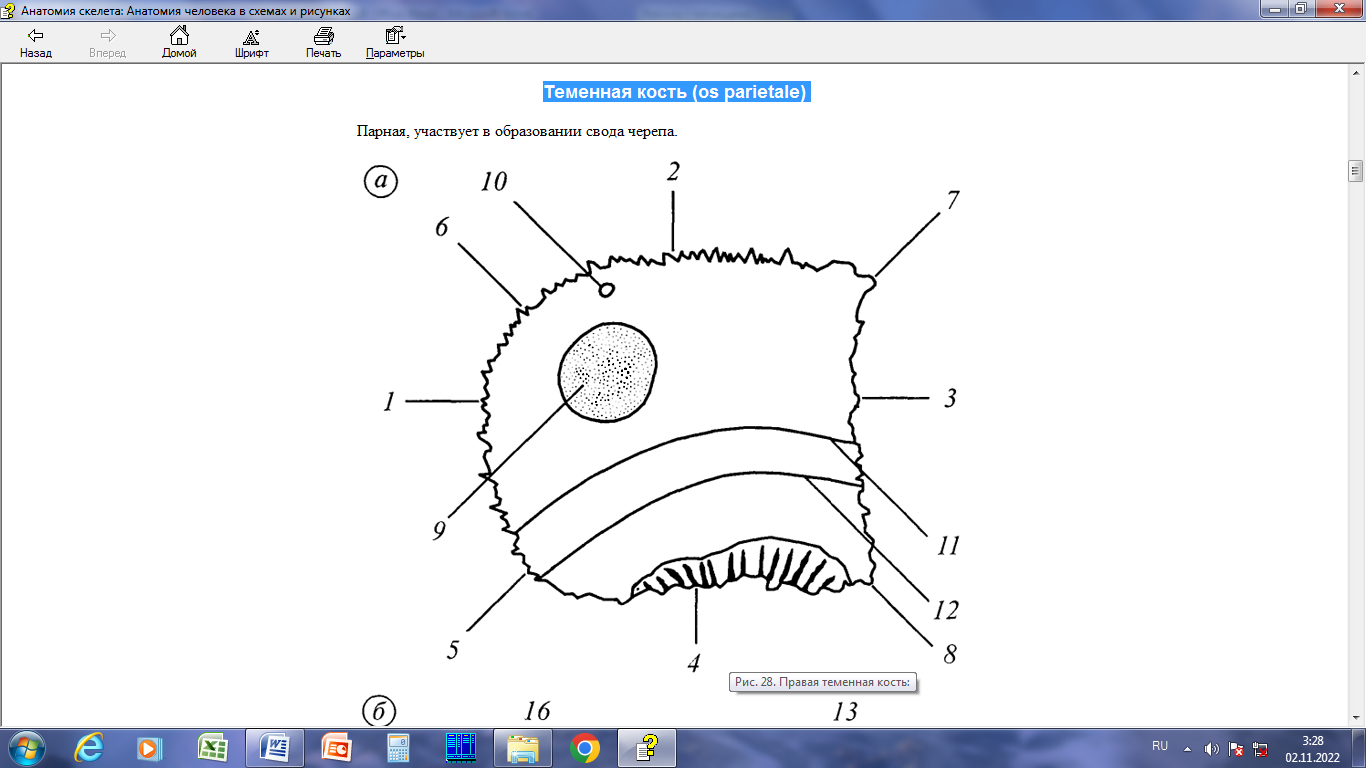

Теменная кость (os parietale)

Парная, участвует в образовании свода черепа.

вид снаружи

описание

1 - затылочный край

2 - сагиттальный край

3 - лобный край

4 - чешуйчатый край

5 - сосцевидный угол

6 - затылочный угол

7 - лобный угол

8 - клиновидный угол

9 - теменной бугор - след ядра окостенения, на рисунке обозначен кругом;

10 - теменное отверстие- через него проходит вена;

11 - верхняя височная линия;

12 - нижняя височная линия;

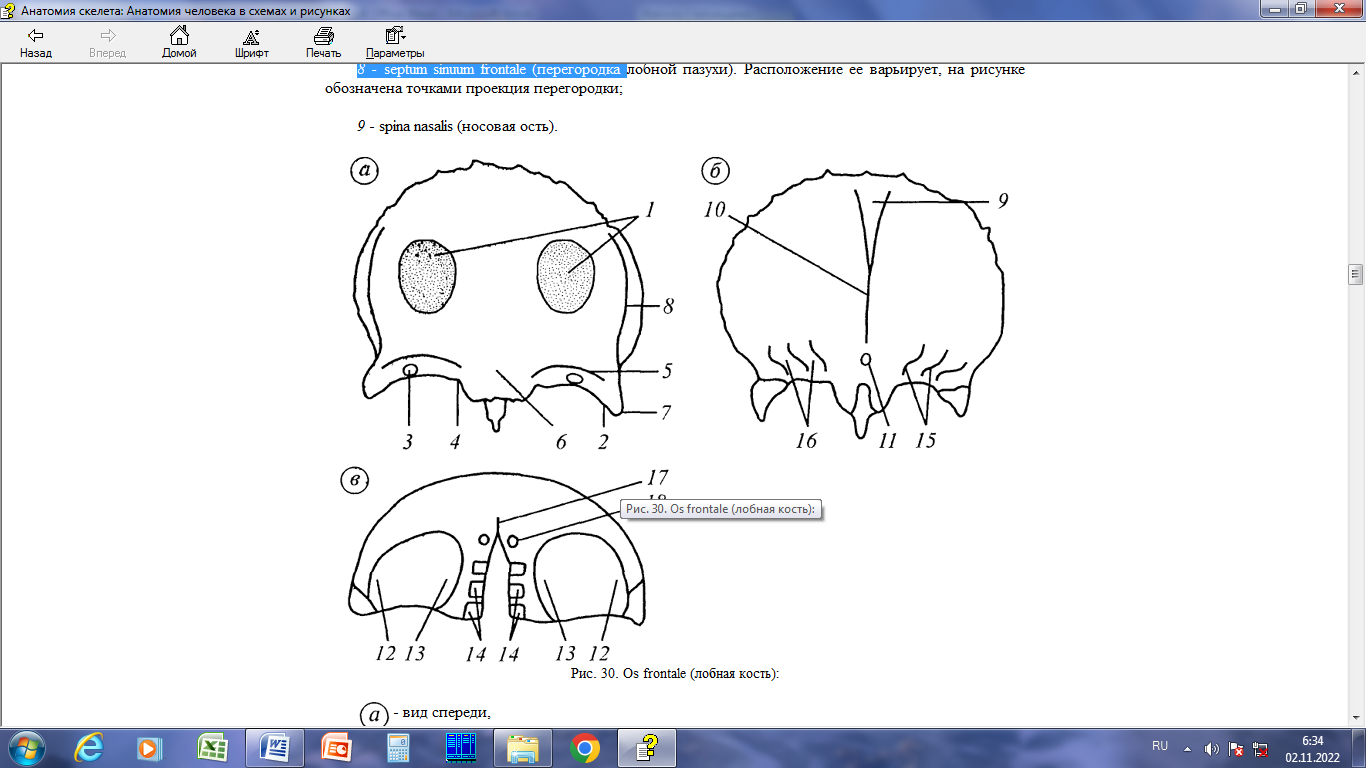

Лобная кость (os frontale)

Непарная кость, участвует в образовании свода - и основания черепа, глазницы.

а - вид спереди,

б - вид сзади,

в - вид снизу и спереди.

1 - лобный бугор - след ядра окостенения, на рисунке обозначен кругом;

2 - надглазничный край - является границей между чешуей и глазничной частью;

3 - надглазничное отверстие или вырезка;

4 - лобная вырезка или отверстие;

5 - надбровная дуга;

6 - надпереносье;

7 - скуловой отросток -соединяется со скуловой костью;

8 - височная линия- ограничивает височную поверхность;

9 - борозда верхней сагиттальной пазухи;

10 - лобный гребень;

11 - слепое отверстие

12 - ямка слёзной железы;

13 - блоковая ямка

14 - решетчатые ямочки - на целом черепе закрывают ячейки решетчатой кости;

15 – мозговые возвышения

16 – пальцевидные вдавления

17 - носовая ость- участвует в образовании носовой перегородки;

18 - отверстие лобной пазухи - ведет в лобную пазуху.

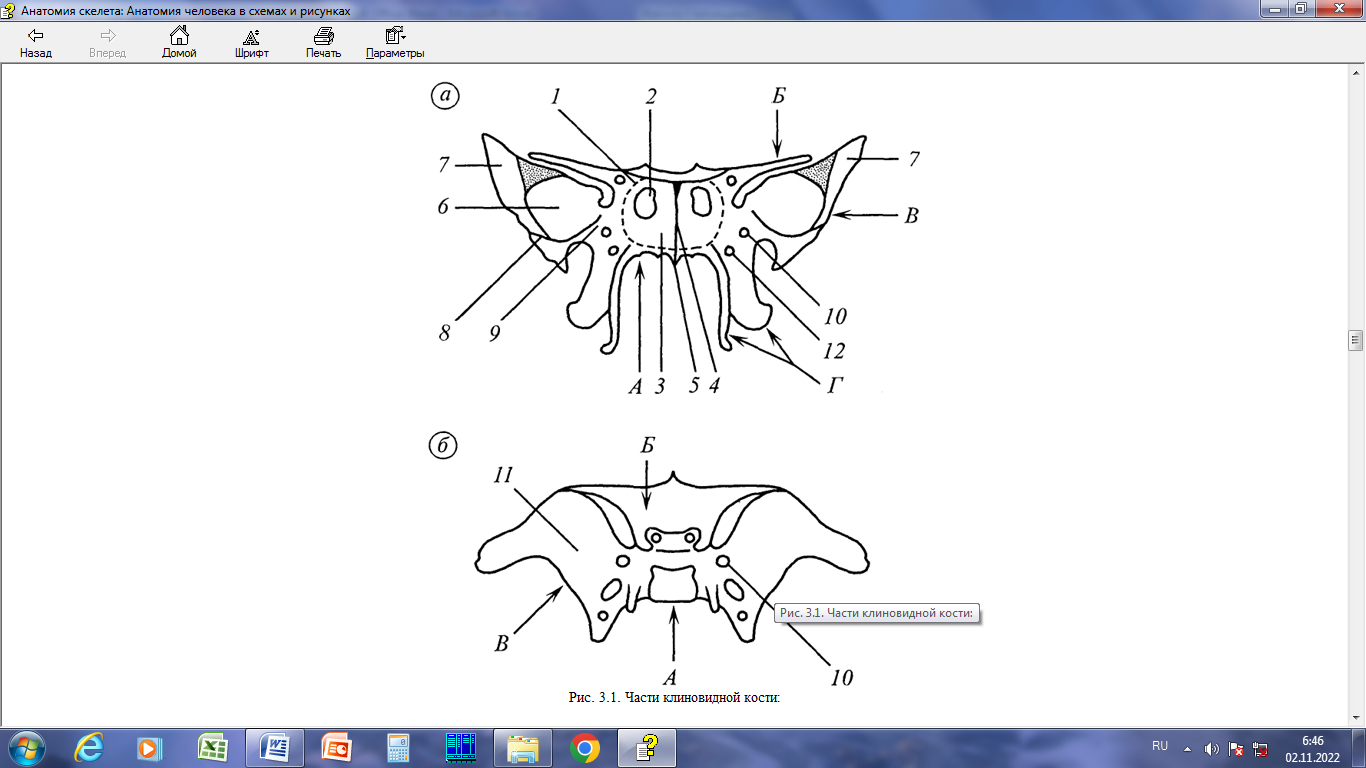

Клиновидная кость (os sphenoidale)

Непарная кость, участвует в образовании основания черепа, глазницы, крылонёбной, подвисочной и височной ямок.

вид спереди

вид сверху

1 - клиновидная пазуха.

2 - отверстие клиновидной пазухи -на целом черепе соединяет клиновидную пазуху с полостью носа,

4 - клиновидный гребень - соединяется с перпендикулярной пластинкой решетчатой кости,

5 - клиновидный клюв - входит между крыльями сошника;

Б - малое крыло

В - большое крыло

6 - глазничная поверхность,

7 - височная поверхность,

8 - подвисочный гребень,

9 - верхнечелюстная поверхность,

10 - круглое отверстие,

11 - мозговая поверхность;

Г - крыловидный отросток:

12 - крыловидный канал

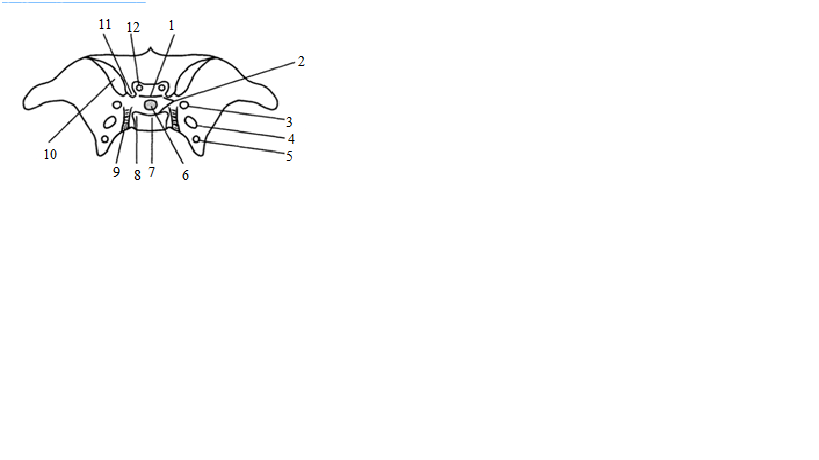

1 - борозда перекреста;

2 – турецкое седло;

3 - круглое отверстие

4 - овальное отверстие спинка седла;

5 - остистое отверстие

6 - гипофизарная ямка- на рисунке обозначена кругом. В ней расположена железа внутренней секреции (гипофиз);

7 – спинка турецкого седла;

8 - задний клиновидный отросток

9 - сонная борозда

10 -верхняя глазничная щель.

11 - передний клиновидный отросток

12 - зрительный канал;

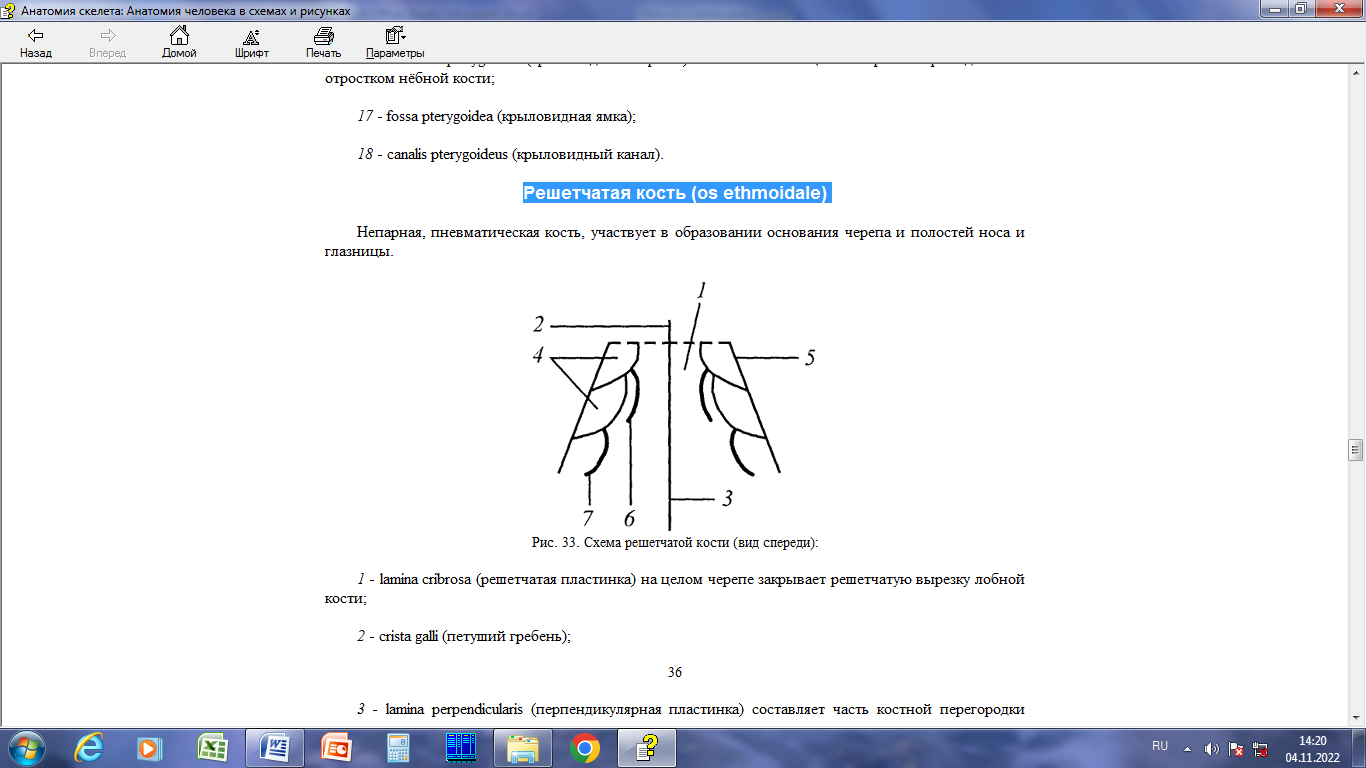

Решетчатая кость (os ethmoidale)

Непарная, пневматическая кость, участвует в образовании основания черепа и полостей носа и глазницы

1 - решетчатая пластинка - на целом черепе закрывает решетчатую вырезку лобной кости;

2 - петуший гребень;

3 - перпендикулярная пластинка - составляет часть костной перегородки носа;

4 - решетчатый лабиринт - парное образование, состоит из тонких костных пластинок, которые ограничивают полости различной величины (решетчатые ячейки). Различают передние, средние и задние ячейки;

5 - глазничная пластинка - очень тонкая, закрывает ячейки с латеральной стороны. Обращена в полость глазницы;

6 - верхняя носовая раковина

7 –средняя носовая раковина

Височная кость (os temporale)

Парная кость, участвует в образовании основания и крыши черепа, является вместилищем для органа слуха и равновесия.

а) вид снаружи

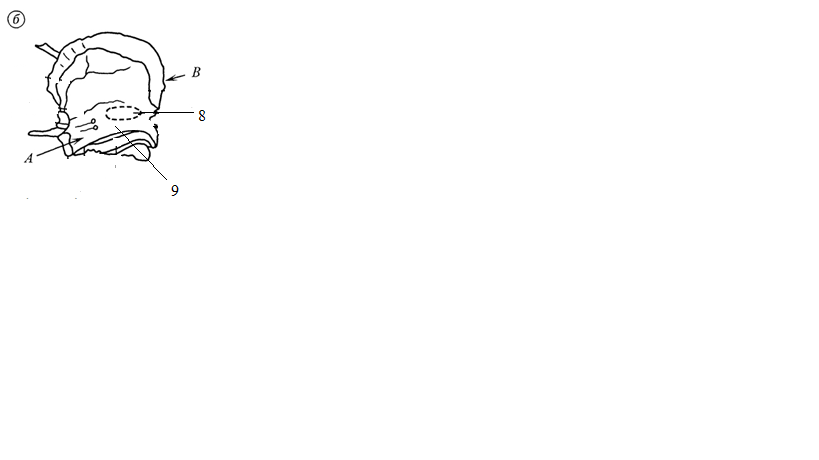

б) вид сверху и изнутри

1. чешуйчатая часть

2. скуловой отросток - на целом черепе вместе с височным отростком скуловой кости образует скуловую дугу

3. нижнечелюстная ямка - имеет суставную поверхность для сочленения с нижней челюстью

4. наружное слуховое отверстие - ведет в наружный слуховой проход, который ведет в барабанную полость

5. шиловидный отросток

6. шило – сосцевидное отверстие

7. сосцевидный отросток

А - каменистая часть, или пирамида

В - чешуйчатая часть

8 - барабанная полость- является частью среднего уха, содержит слуховые косточки, сообщается с ячейками сосцевидного отростка и носоглоткой. На рисунке пунктиром обозначена проекция барабанной полости;

9- крыша пирамиды

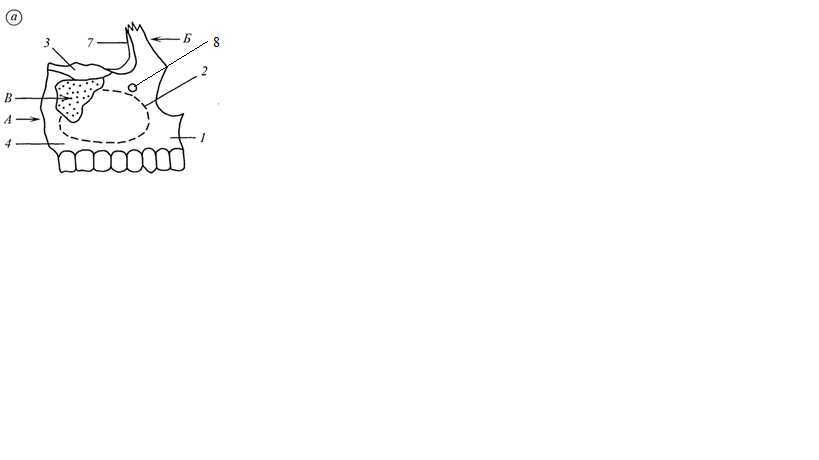

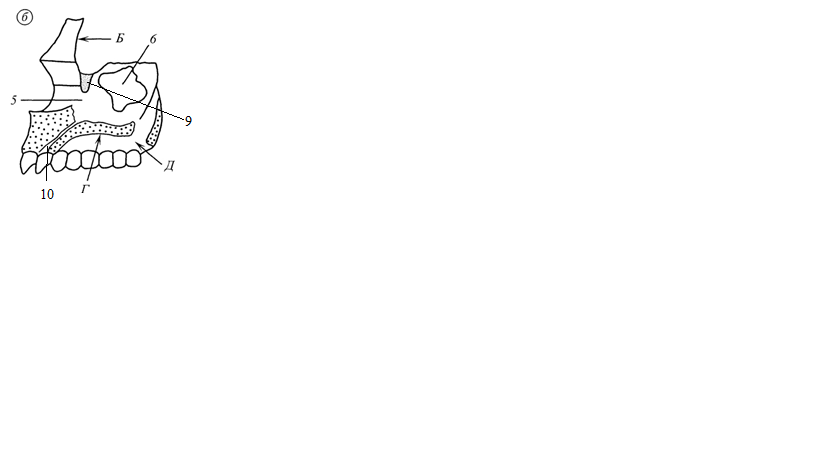

Верхнечелюстная кость (maxilla)

Парная кость. Участвует в образовании многих полостей черепа (ротовой, носовой, глазницы, подвисочной и крылонёбной ямок).

вид снаружи

вид изнутри

А - тело верхней челюсти- содержит в себе воздухоносную пазуху и имеет несколько поверхностей

1 - передняя поверхность,

2 - верхнечелюстная пазуха (Гайморовая) - ее проекция показана пунктиром,

3 - глазничная поверхность,

4 - подвисочная поверхность,

5 - носовая поверхность,

6 - верхнечелюстная расщелина - посредством этого отверстия Гайморова пазуха открывается в средний носовой ход;

Б - лобный отросток

7 - передний слёзный гребень;

В - скуловой отросток;

Г - нёбный отросток - участвует в образовании костного нёба, которое разделяет носовую и ротовую полости;

Д - альвеолярный отросток

8 - подглазничное отверстие

9 - слёзная борозда - на целом черепе вместе со слёзной костью и слёзным отростком нижней носовой раковины образует носослёзный канал;

10 - резцовый канал

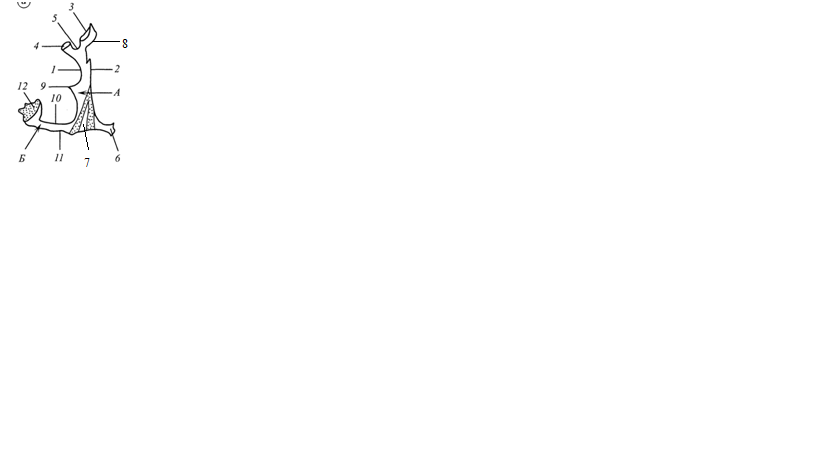

Нёбная кость (os palatinum)

Парная, принимает участие в образовании скелета ротовой полости, носа, глазницы и крылонёбной ямки.

А - перпендикулярная пластинка:

1 - носовая поверхность,

2 - верхнечелюстная поверхность - прилежит к верхней челюсти,

3 - глазничный отросток - образует нижнюю стенку глазницы сзади,

4 - клиновидный отросток,

5 - клиновидно - нёбная вырезка - сверху закрывается телом клиновидной кости, образуя одноименное отверстие,

6 - пирамидальный отросток

7 - большая нёбная борозда - на целом черепе с верхней челюстью и крыловидным отростком образует канал того же названия,

8 - решетчатый гребень - к нему прикрепляется средняя носовая раковина,

9 - раковинный гребень - к нему прикрепляется нижняя носовая раковина;

Б - горизонтальная пластинка

10 - носовая поверхность,

11 - нёбная поверхность,

12 - носовой гребень,

13 - задняя носовая ость.

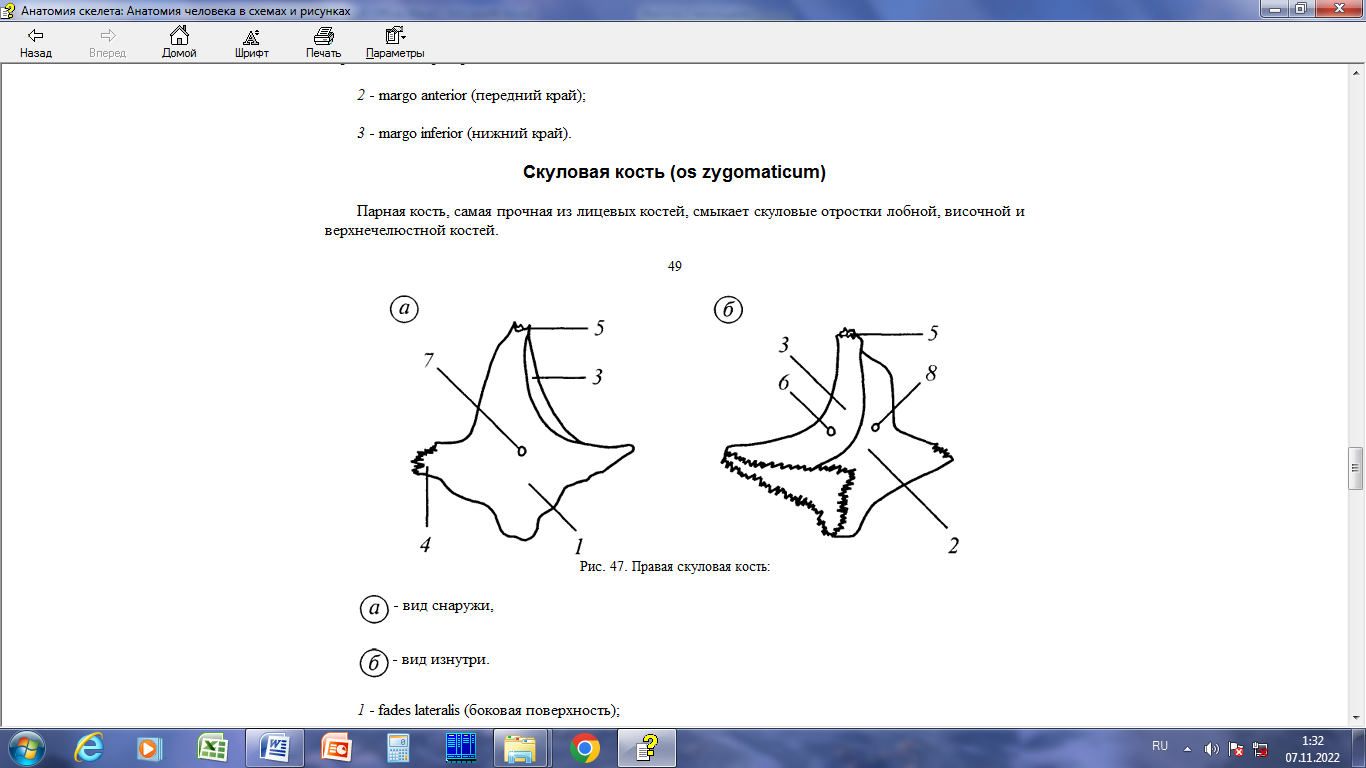

Скуловая кость (os zygomaticum)

Парная кость, самая прочная из лицевых костей, смыкает скуловые отростки лобной, височной и верхнечелюстной костей

вид снаружи

вид изнутри

1 - боковая поверхность;

2 - височная поверхность;

3 - глазничная поверхность;

4 - височный отросток - соединяется с височной костью, образуя скуловую дугу

5 - лобный отросток - соединяется с лобной костью и клиновидной;

6 - скулоглазничное отверстие;

7 - скулолицевое отверстие;

8 - скуловисочное отверстие.

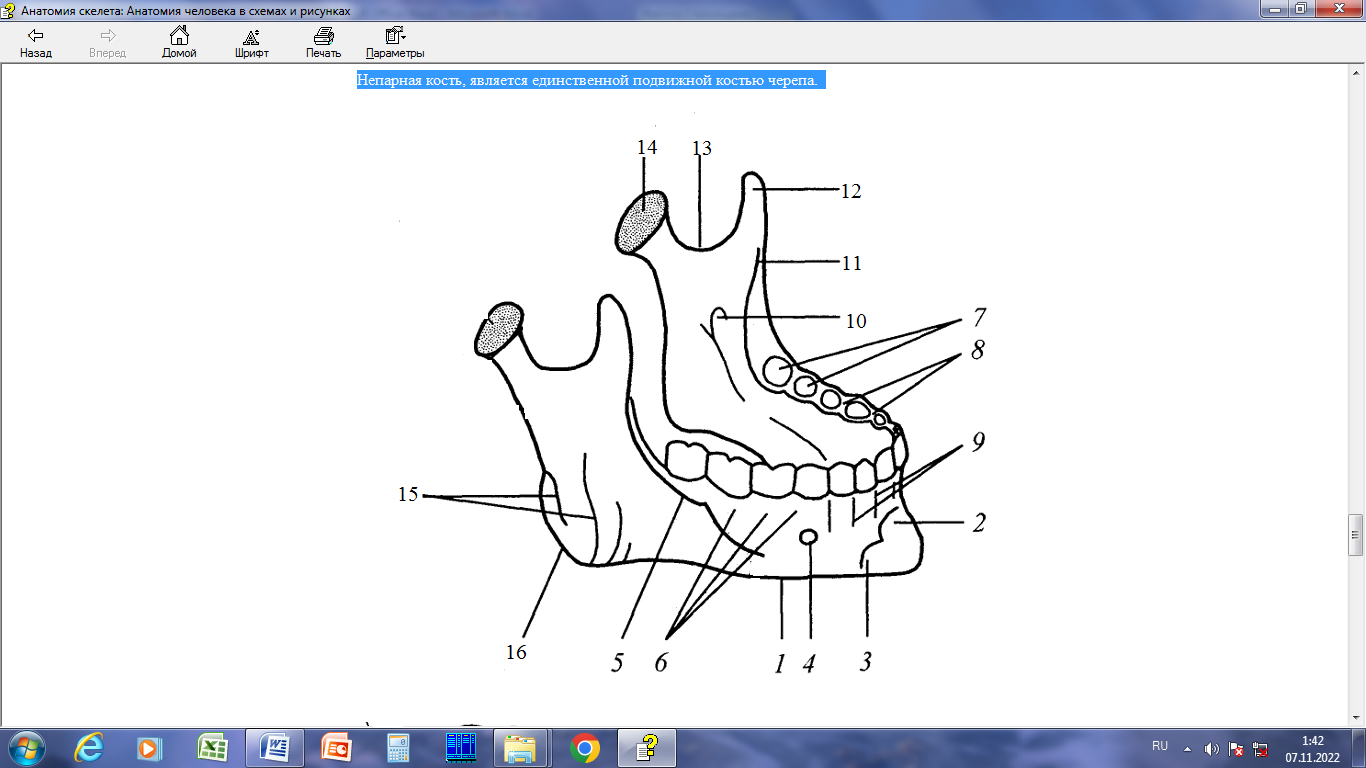

Нижнечелюстная кость (mandibula)

Непарная кость, является единственной подвижной костью черепа.

1 - основание нижней челюсти,

2 - подбородочный выступ- выражен только у современного человека,

3 - подбородочный бугорок,

4 - подбородочное отверстие,

5 - косая линия,

6 - альвеолярная дуга,

7 - зубные луночки,

8 - межальвеолярные перегородки,

9 - альвеолярные возвышения,

10-отверстие нижней челюсти ведет в канал нижней челюсти, где проходят сосуды и нервы нижних зубов

11 - гребень щечной мышцы

12 - венечный отросток,

13 - вырезка нижней челюсти

14 - мыщелковый отросток

15 - жевательная бугристость

16 - угол нижней челюсти

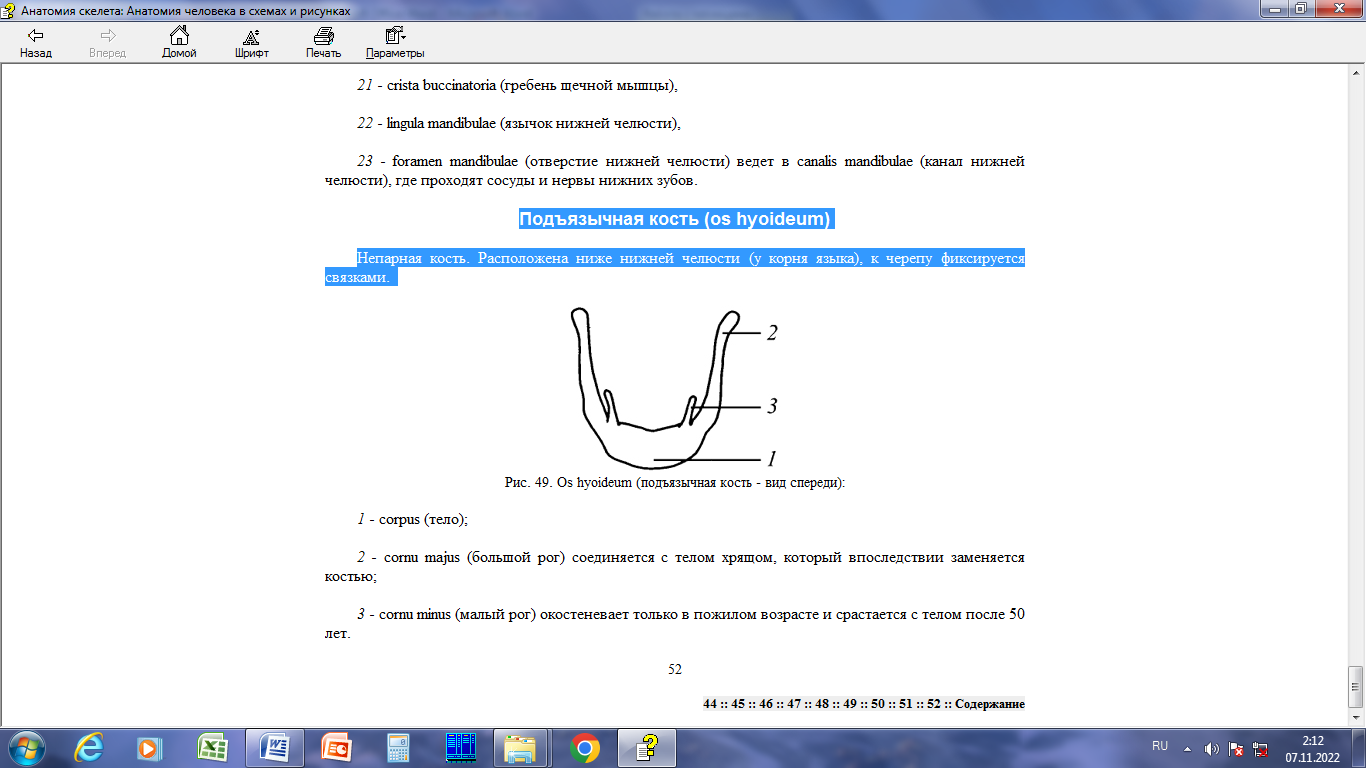

Подъязычная кость (os hyoideum)

Непарная кость. Расположена ниже нижней челюсти (у корня языка), к черепу фиксируется связками.

1 - тело;

2 - большой рог - соединяется с телом хрящом, который впоследствии заменяется костью;

3 - малый рог - окостеневает только в пожилом возрасте и срастается с телом после 50 лет.

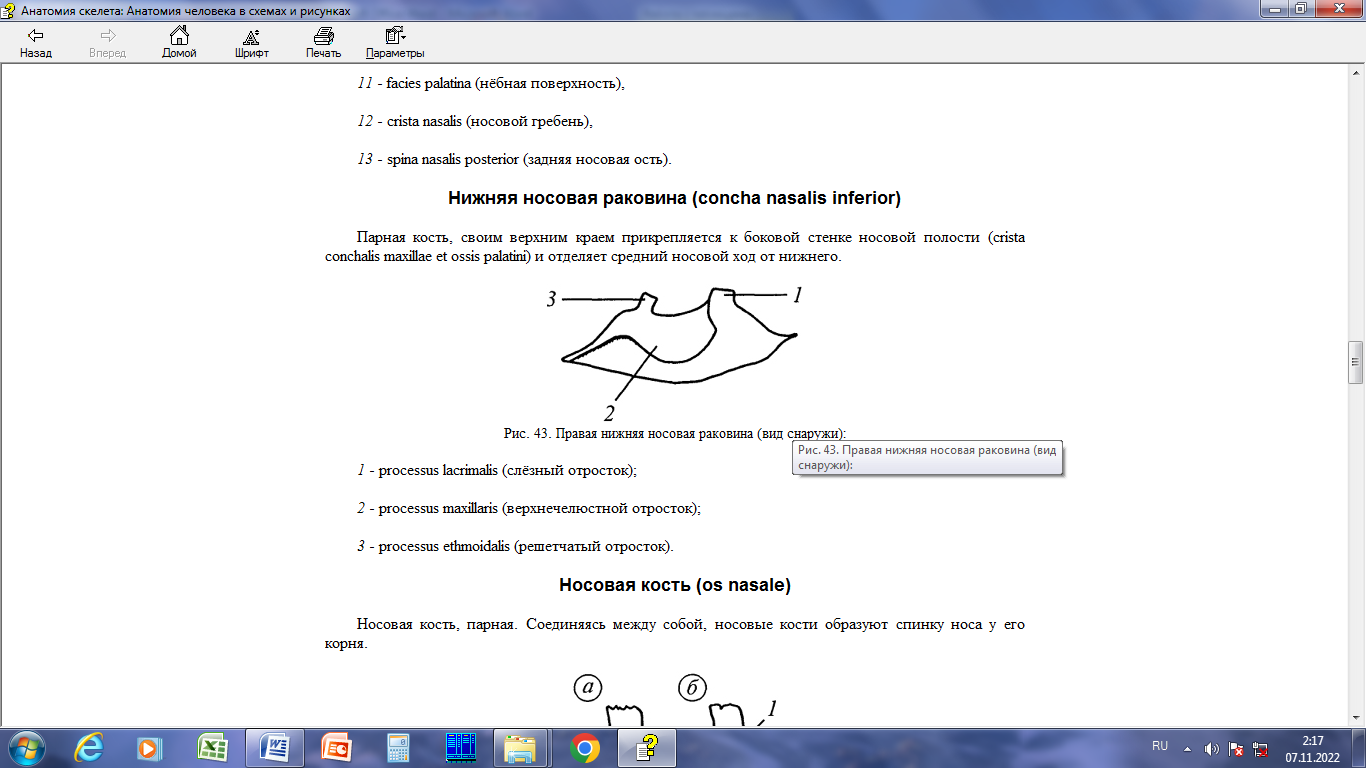

Нижняя носовая раковина (concha nasalis inferior)

Парная кость, своим верхним краем прикрепляется к боковой стенке носовой полости и отделяет средний носовой ход от нижнего.

1 - слёзный отросток;

2 - верхнечелюстной отросток;

3 - решетчатый отросток

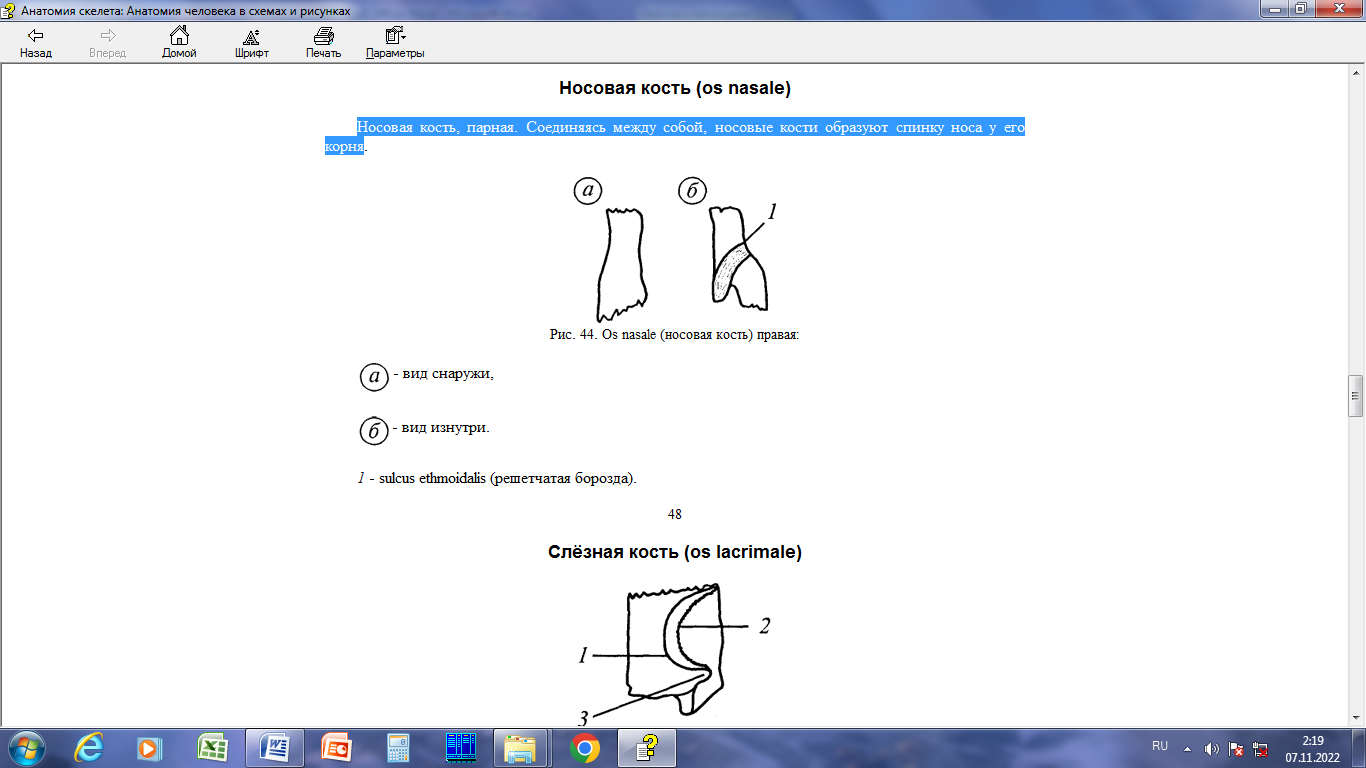

Носовая кость (os nasale)

Носовая кость, парная. Соединяясь между собой, носовые кости образуют спинку носа у его корня

1 - решетчатая борозда

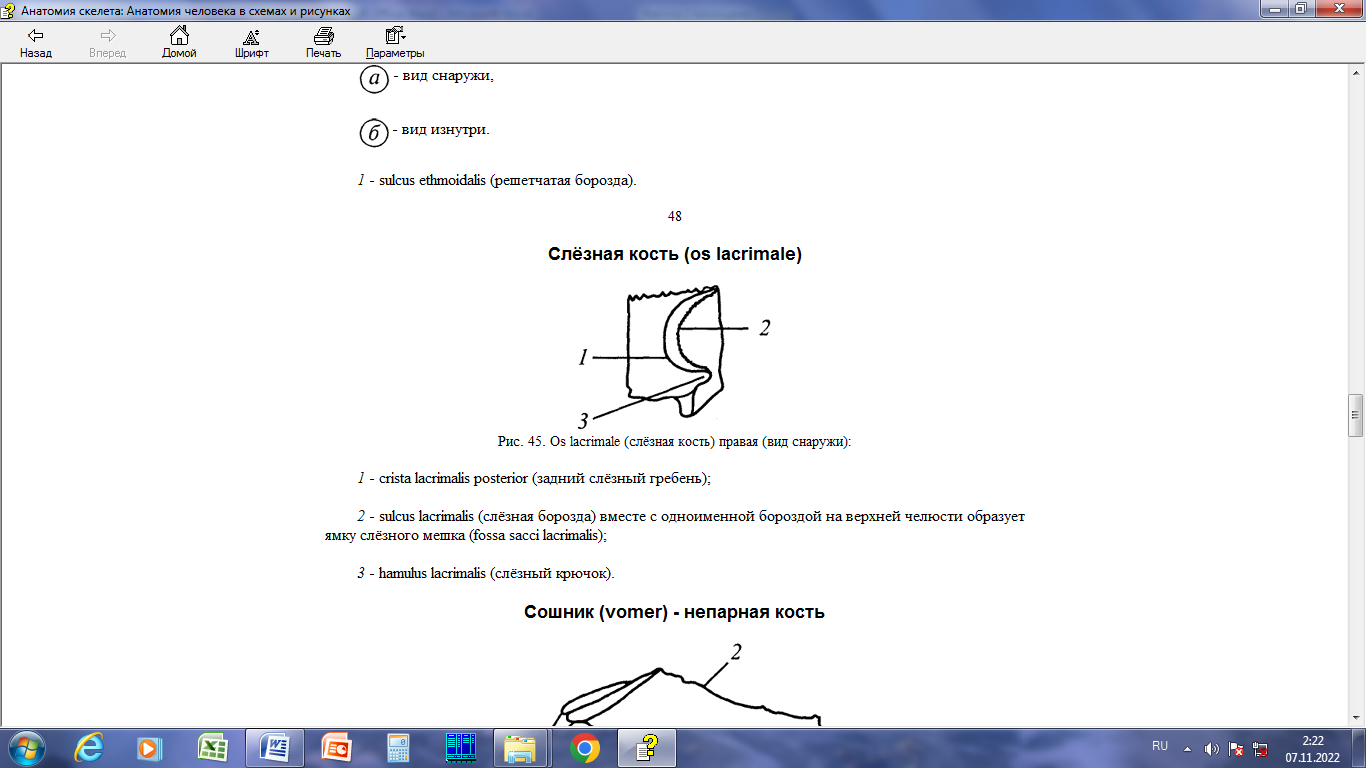

Слёзная кость (os lacrimale)

Участвует в образовании глазницы

1 - задний слёзный гребень;

2 - слёзная борозда - вместе с одноименной бороздой на верхней челюсти образует ямку слёзного мешка

3 - слёзный крючок.

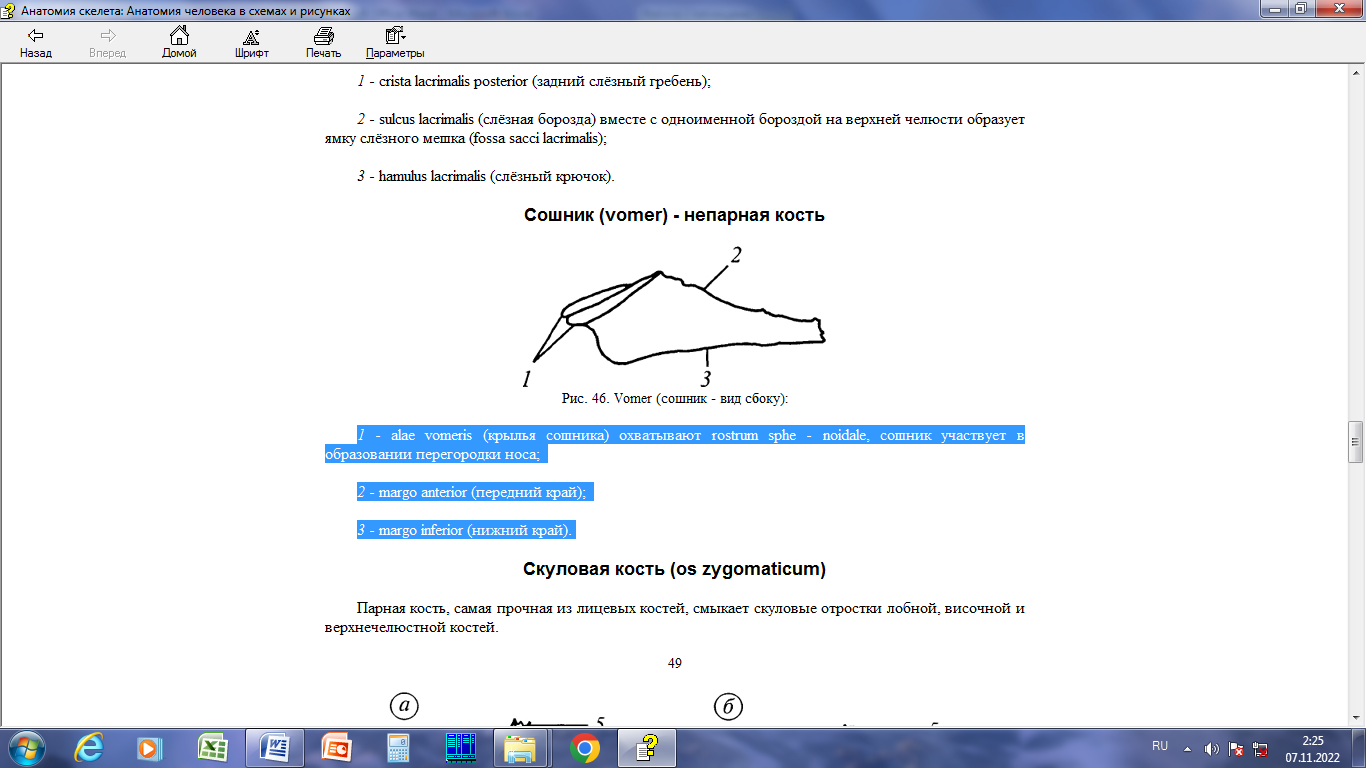

Сошник (vomer) - непарная кость

1 - крылья сошника- участвует в образовании перегородки носа;

2 - передний край;

3 - нижний край
