Самостоятельная работа по физике в 8 классе. Тема : "Электрическая цепь".

Вариант 1

1. В вашем распоряжении есть гальванический элемент, лампочка, два ключа и соединительные провода. Нарисуйте принципиальную схему электрической цепи, в которой лампочка загорается только тогда, когда включены оба ключа.

2. Предложите схему соединения источника тока, звонка и двух кнопок, позволяющую позвонить из двух разных мест.

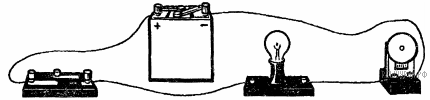

3. Начертите схему электрической цепи по рисунку. Укажите направление тока в соединительных проводниках.

Вариант 2

1. Начертите схему цепи, содержащей один гальванический элемент и два звонка, каждый из которых можно включать отдельно.

2. Придумайте схему соединения гальванического элемента, звонка и двух кнопок, расположенных так, чтобы можно было позвонить из двух разных мест.

3. Начертите схему электрической цепи по рисунку.

Ответы:

В1

1. В вашем распоряжении есть гальванический элемент, лампочка, два ключа и соединительные провода. Нарисуйте принципиальную схему электрической цепи, в которой лампочка загорается только тогда, когда включены оба ключа.

2. Предложите схему соединения источника тока, звонка и двух кнопок, позволяющую позвонить из двух разных мест.

3.Начертите схему электрической цепи по рисунку. Укажите направление тока в соединительных проводниках.

Вариант 2

1.Начертите схему цепи, содержащей один гальванический элемент и два звонка, каждый из которых можно включать отдельно.

2.Придумайте схему соединения гальванического элемента, звонка и двух кнопок, расположенных так, чтобы можно было позвонить из двух разных мест.

3.Начертите схему электрической цепи по рисунку.
