Счетчик Гейгера

Счетчик Гейгера.

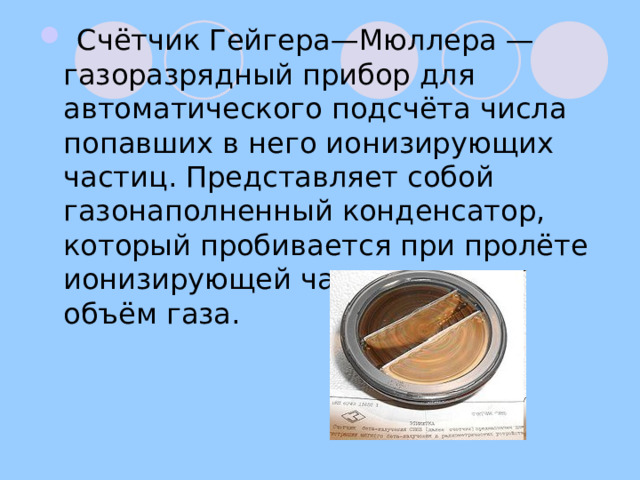

• Счётчик Гейгера—Мюллера — газоразрядный прибор для автоматического подсчёта числа попавших в него ионизирующих частиц. Представляет собой газонаполненный конденсатор, который пробивается при пролёте ионизирующей частицы через объём газа.

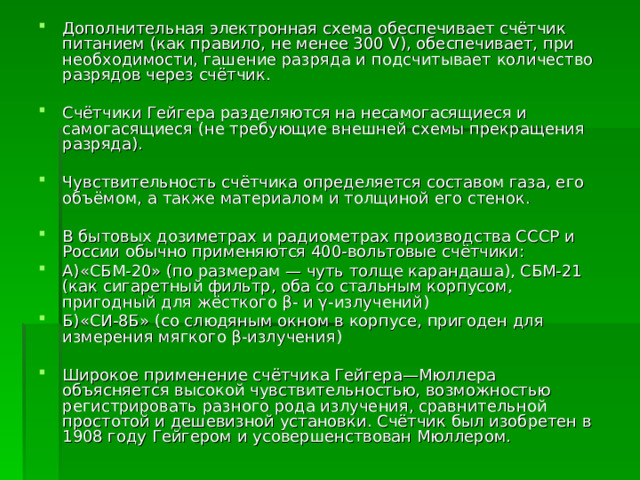

• Дополнительная электронная схема обеспечивает счётчик питанием (как правило, не менее 300 V), обеспечивает, при необходимости, гашение разряда и подсчитывает количество разрядов через счётчик.
• Счётчики Гейгера разделяются на несамогасящиеся и самогасящиеся (не требующие внешней схемы прекращения разряда).
• Чувствительность счётчика определяется составом газа, его объёмом, а также материалом и толщиной его стенок.
• В бытовых дозиметрах и радиометрах производства СССР и России обычно применяются 400-вольтовые счётчики:
• А)«СБМ-20» (по размерам — чуть толще карандаша), СБМ-21 (как сигаретный фильтр, оба со стальным корпусом, пригодный для жёсткого β- и γ-излучений)
• Б)«СИ-8Б» (со слюдяным окном в корпусе, пригоден для измерения мягкого β-излучения)
• Широкое применение счётчика Гейгера—Мюллера объясняется высокой чувствительностью, возможностью регистрировать разного рода излучения, сравнительной простотой и дешевизной установки. Счётчик был изобретен в 1908 году Гейгером и усовершенствован Мюллером.

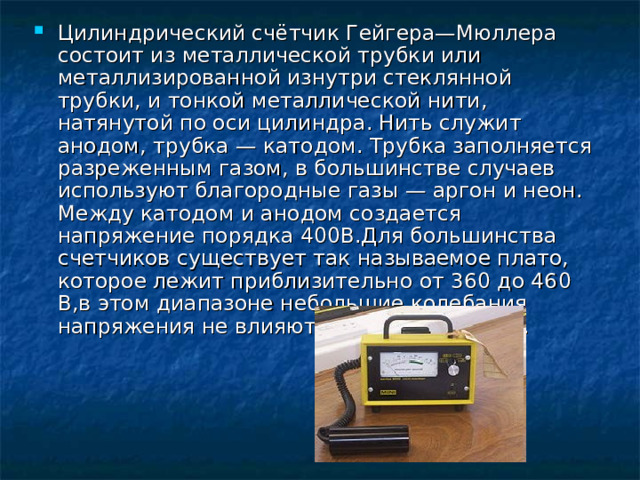

• Цилиндрический счётчик Гейгера—Мюллера состоит из металлической трубки или металлизированной изнутри стеклянной трубки, и тонкой металлической нити, натянутой по оси цилиндра. Нить служит анодом, трубка — катодом. Трубка заполняется разреженным газом, в большинстве случаев используют благородные газы — аргон и неон. Между катодом и анодом создается напряжение порядка 400В.Для большинства счетчиков существует так называемое плато, которое лежит приблизительно от 360 до 460 В,в этом диапазоне небольшие колебания напряжения не влияют на скорость счета.

• Важной характеристикой счётчика является его эффективность. Не все γ-фотоны, попавшие на счетчик, дадут вторичные электроны и будут зарегистрированы, так как акты взаимодействия γ-лучей с веществом сравнительно редки, и часть вторичных электронов поглощается в стенках прибора, не достигнув газового объема.

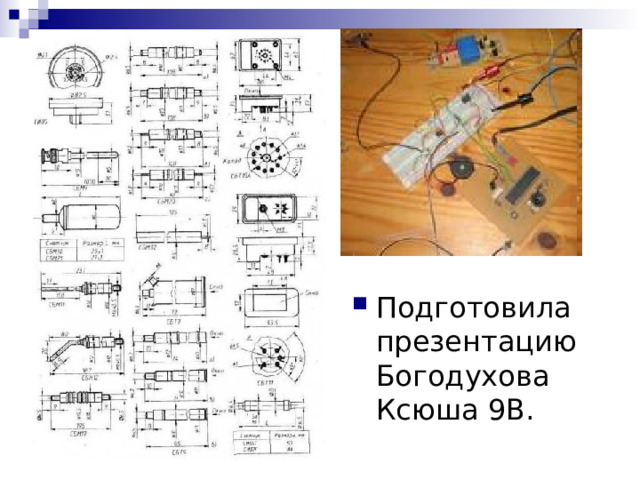

• Подготовила презентацию Богодухова Ксюша 9В.
