Шиповые соединения

Столярные соединения деталей бывают неразъемные и разъемные

Разъёмные

соединения на гвоздях

соединения на шурупах

На гвоздях и шурупах детали соединяют сравнительно быстро, но такие соединения не обеспечивают высокой прочности.

Неразъемные соединения:

Клеевые столярные соединения.

К ним относят шиповые соединения на клею.

Шиповые соединения деревянных деталей на клею отличаются большой прочностью и нашли широкое применение при изготовлении дверных и оконных переплётов и блоков, мебели и различных деревянных конструкций

Элементы шипового соединения

а – Шип – это выступ на торце деревянной детали(1- торец шипа ; 2- заплечики;3 - щечки ).

б – Гнездо - отверстие (углубление) в заготовке, соответствует размерам и профилю шипа.

в – Проушина – паз на торце детали, соединяемый с шипом(3- щечки ; 4- дно проушины ).

Выбор числа шипов на заготовке зависит от толщины соединяемых деталей

Бруски толщиной до 40 мм чаще всего соединяют одинарным шипом

Бруски толщиной 40…80мм-двойным или тройным шипом

Свыше 80 мм- тройным многократным шипом

Шиповые соединения бывают трёх видов:

Угловые концевые

Угловые серединные

Угловые ящичные

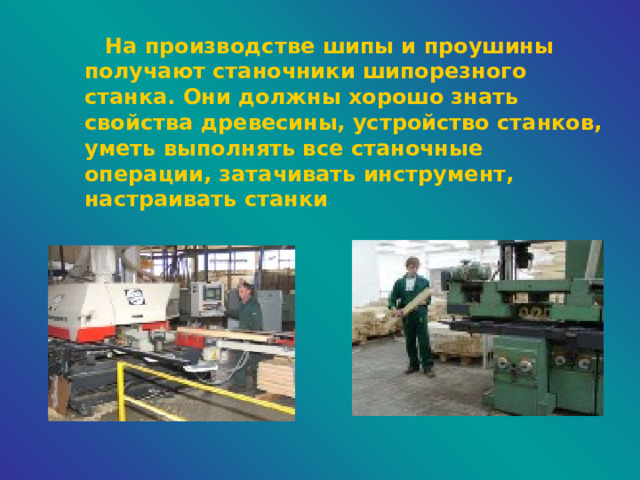

На производстве шипы и проушины получают станочники шипорезного станка. Они должны хорошо знать свойства древесины, устройство станков, уметь выполнять все станочные операции, затачивать инструмент, настраивать станки
