«Сечения призмы (справочный материал).»
Сечения призмы
Определение 1. Сечением тела некоторой плоскостью α называют фигуру, состоящую из всех точек этого тела, лежащих в плоскости α.
В качестве примера рассмотрим сечение куба ABCDA1B1C1D1 плоскостью, проходящей через точку D и середины ребер A1B1 и B1C1 . Рассмотрим процесс построения сечения подробно.

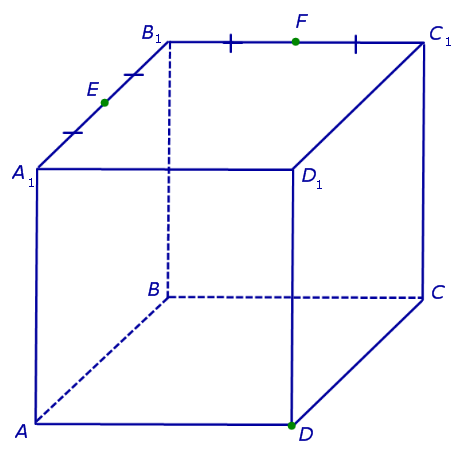

Обозначим буквами E и F середины ребер A1B1 и B1C1 (рис. 1).

Рис.1

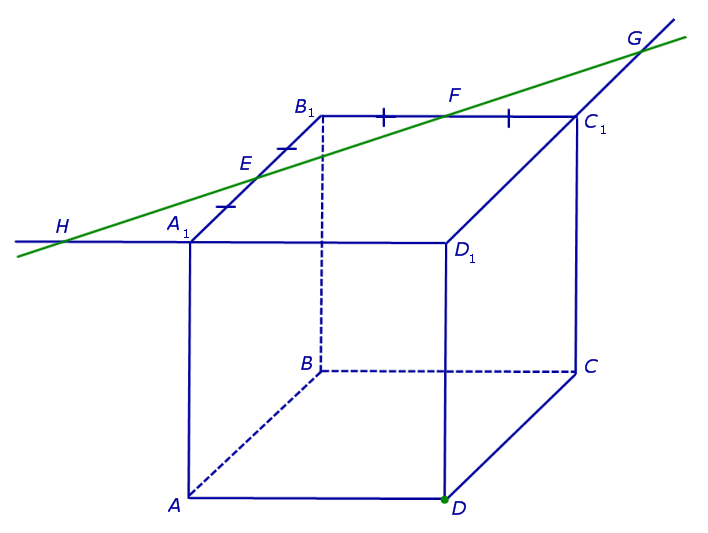

Поскольку точки E и F лежат на ребрах одной грани куба A1B1C1D1 , то проведем прямую EF до пересечения с продолжениями двух других ребер этой грани. Обозначим буквой G точку пересечения прямой EF с продолжением отрезка D1C1 за точку C1, а буквой Н – точку пересечения прямой EF с продолжением отрезка D1A1 за точку A1 . Эти точки пересечения существуют, поскольку все указанные прямые лежат в одной плоскости A1B1C1D1 и не параллельны попарно (рис. 2).

Рис.2

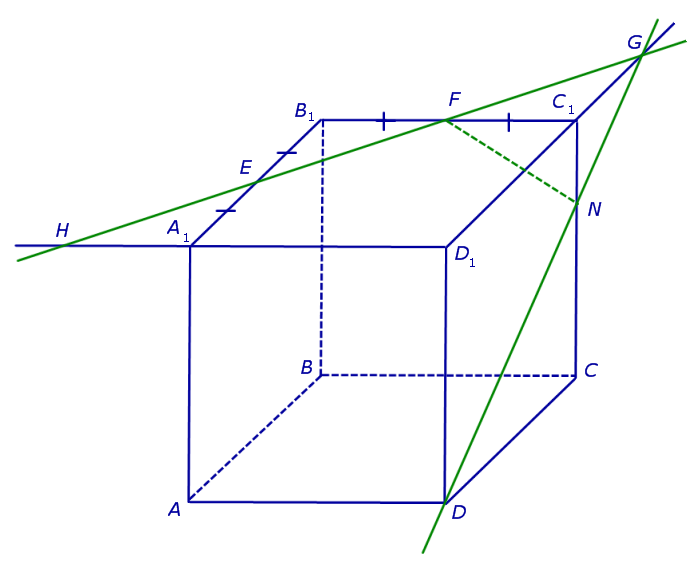

Точки G и D принадлежат плоскости сечения, а, значит, и вся прямая DG лежит в плоскости сечения. С другой стороны, эти точки лежат на ребрах (или их продолжениях) одной грани куба DD1C1C. Значит, точка пересечения DG с ребром куба C1C (точка N ) будет принадлежать сечению. Таким образом, мы получаем еще два отрезка сечения: FN и DN (рис. 3).

Рис.3

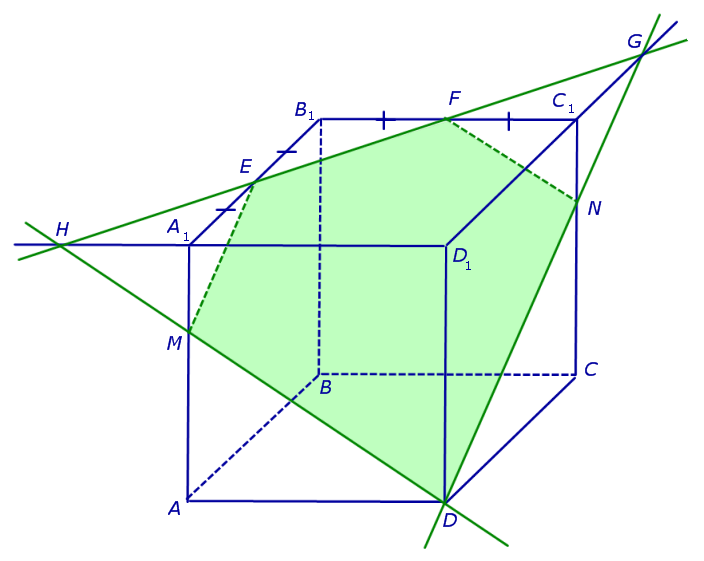

Теперь, действуя аналогичным образом, проводим прямую HD, обозначаем точку перечения этой прямой с ребром AA1 буквой M и проводим линии сечения ME и MD в плоскостях граней AA1B1B и AA1D1D (рис. 4).

Рис.4
В результате, как и показано на рисунке 4, получаем, что искомое сечение – пятиугольник DMEFN.
Предлагаем посетителю нашего сайта решить в качестве полезного упражнения следующую задачу.
Задача. Наши площадь сечения DMEFN, если ребро куба равно 6.
Указание к решению. Треугольники HA1E, EB1F и FC1G равны.
Перпендикулярные сечения призмы
Определение 2. Перпендикулярным сечением призмы называют такое сечение, плоскость которого пересекает все боковые ребра призмы и перпендикулярна к ним.

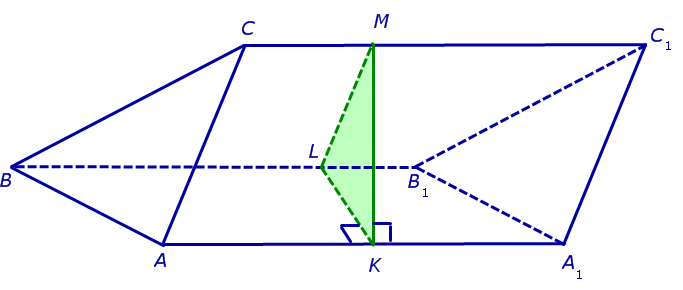

На рисунке 5 построено перпендикулярное сечение наклонной треугольной призмы – треугольник KLM. Хотим обратить Ваше внимание на то, что призма на рисунке 5 изображена лежащей на одной из своих боковых граней. Такой способ представления призмы на чертеже часто очень удобен при решении задач.

Рис.5
