Система питания дизельного двигателя
Система питания дизельного двигателя
ПРЕДНАЗНАЧЕНА ДЛЯ:
- ПОДАЧИ В ЦИЛИНДРЫ ДВИГАТЕЛЯ
-ВОЗДУХА
-ТОПЛИВА
- ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ
Система питания дизельного двигателя общий вид
Система питания дизельного двигателя общий вид
Система подачи воздуха и отвода отработавших газов
- Воздухоочиститель
- Впускной трубопровод
- Турбокомпрессор
- Выпускной трубопровод
- Глушитель
Воздухоочиститель
- Для очистки воздуха, поступающего в цилиндр
Способы очистки:
-инерционный,
-фильтрацией
Способы очистки:
Инерционный – придание воздуху быстрого вращения
или изменения направления движения
Осаждением
на поверхности -прилипание пылинок к смоченной
маслом деталей и сетки
Фильтрацией – пропускание воздуха через пористый
материал
Воздухоочиститель сухого типа
- Корпус
- Крышка
- Фильтр-патрон наружный и внутренний
- Воздухоподводящий патрубок
- Стяжной болт
Воздухоочиститель сухого типа
Комбинированный воздухоочиститель
- Корпус
- Поддон
- Фильтрующие элементы
- Сетка
- Моноциклон
Турбокомпрессор
- Обеспечивает наддув(подачу под давлением) воздуха в цилиндры
- Работает за счет энергии отработавших газов
- Мощность увеличивается на 15-20%
Турбокомпрессор
Система выпуска отработавших газов выпускной коллектор
Система выпуска отработавших газов Глушитель
- Предназначен для снижения шума выхлопных газов, за счет снижения скорости и направления движения
Система подачи топлива
- Производит очистку топлива;
- Подает в цилиндры строго дозированными порциями в точно определенные моменты.
Система подачи топлива
- Топливный бак;
- Фильтр грубой очистки;
- Фильтр тонкой очистки;
- Топливные насосы низкого и высокого давления;
- Форсунки;
- Регулятор частоты вращения;
- Топливопроводы.
Топливный бак
12-15 часов работы
Заливную горловину с крышкой, расходный кран, датчик уровня топлива.

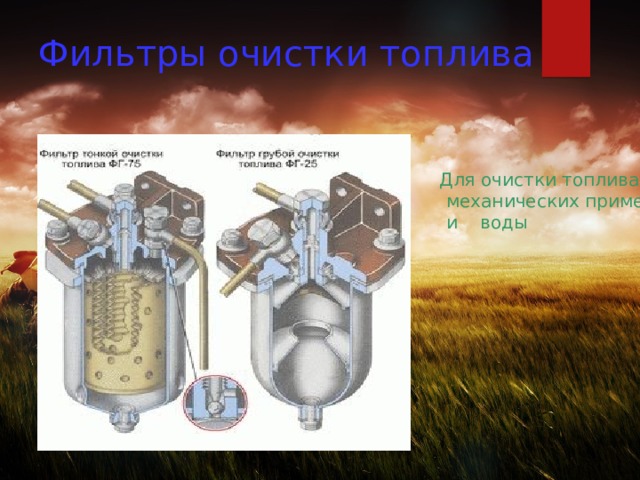

Фильтры очистки топлива
Для очистки топлива от механических примесей и воды
Топливоподкачивающий насос
- Подкачивает топливо из бака в насос высокого давления
- Подает в 1,5 раза больше чем поступает в цилиндры.
- Поршневого типа.
Топливный насос высокого давления
- Для подачи дозированных порций топлива в цилиндры дизеля под высоким давлением.
- Рядного или распределительного типа
Т Н В Д
Схема работы ТНВД
Схема работы подкачивающего насоса
Регуляторы частоты вращения
Схема работы регулятора
Муфта опережения впрыска топлива

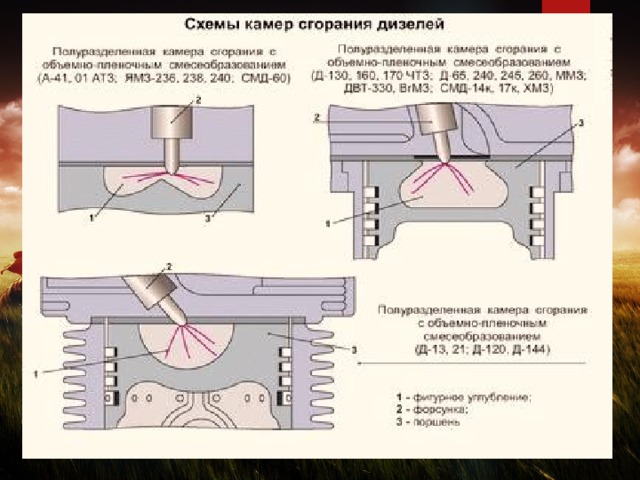

Форсунка
- Распыливает и распределяет топливо в камере сгорания.
- Давление впрыска- 17,5-20 МПа
Неисправности системы питания
