Системы водоснабжения

Химические предприятия потребляют воду в качестве хладо- и теплоносителей, а также как средство пожаротушения в противопожарных устройствах.

Системы оборотного водоснабжения. Охлаждение большинства технологических аппаратов осуществляется водой, и потребление её на современных химических предприятиях достигает десятков и сотен тысяч тонн. Такие потребности не могут быть удовлетворены только за счет водопроводной воды, поэтому нагретую в аппаратах воду вновь охлаждают атмосферным воздухом в специальных устройствах - вентиляционных градирнях (рис. 3.30,а).

При управлении системой оборотного водоснабжения необходимо стабилизировать температуру в сборном баке 6 градирни, поскольку колебания её являются сильными возмущениями для охлаждаемых аппаратов 1. Поставленная задача решается следующим образом. При пуске электродвигателей охлаждаемых аппаратов автоматически включается один из электродвигателей рабочего насоса 2. Вода при движении через аппарат нагревается, и температура её в сборном баке 6 повышается. По достижении первого предельного значения температуры срабатывает один из позиционных регуляторов, и включается вентилятор 3; воздух просасывается через распыливаемую сверху градирни нагретую воду и охлаждает её. Если включение одного вентилятора недостаточно и температура продолжает повышаться, срабатывает второй регулятор и включается вентилятор 4. Температура воды уменьшается, и происходит отключение вентиляторов в обратной последовательности.

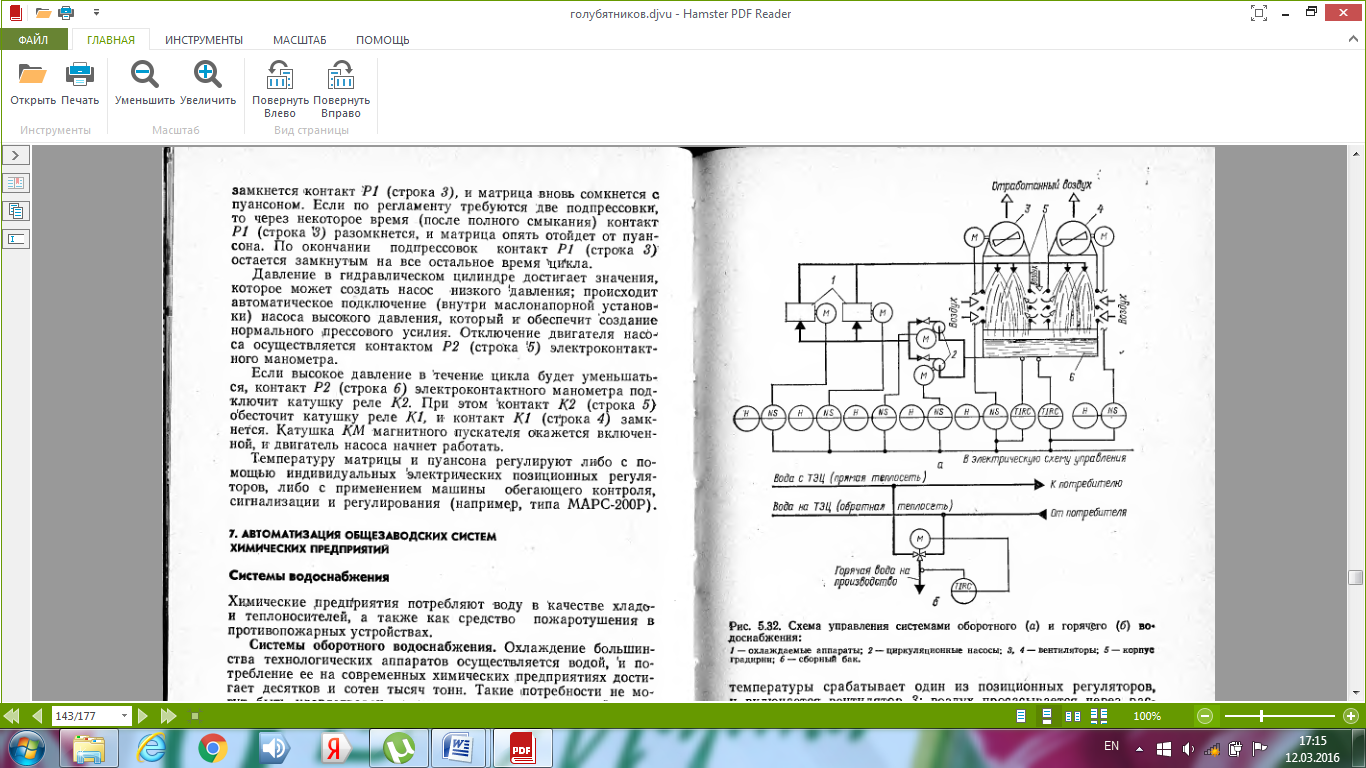

Рис.3.30. Схема управления системами оборотного (а) и горячего водоснабжения: 1 – охлаждаемые аппаратуры; 2 – циркуляционные насосы; 3,4 – вентиляторы; 5-корпус градирни; 6 – сборный бак

Система горячего водоснабжения используют для получения горячей воды-теплоносителя для многих технологических аппаратов. Как и при оборотном водоснабжении, управлять устройствами данной системы следует таким образом, чтобы температура поступающей в производство горячей воды была постоянной.

Горячую воду на химических предприятиях получают, как правило, смешением воды из прямой и обратной линий теплосети. Это позволяет регулировать температуру горячей воды изменением соотношения расходов воды (рис. 3.30,б).

Системы противопожарного водоснабжения. В случае повышенной пожароопасности сырья, полуфабрикатов и продуктов в производственных помещениях предприятий устанавливают спринклерные автоматические системы противопожарного водоснабжения. Они представляют собой ряд трубопроводов, приложенных под потолком помещения, со спринклерами над пожароопасными участками. Спринклеры - разбрызгивающие устройства, выходные отверстия которых закрыты замком из пластинок, соединенных между собой легкоплавким сплавом. При возникновении пожара и повышении температуры до 75-90°С сплав плавится, замок распадается, и начинает разбрызгиваться вода, так как трубопроводы постоянно находятся под давлением.
