ГПОУ «Читинский техникум отраслевых технологий и бизнеса»

Лекция – презентация по строительным машинам

«Подъемники и вышки»

Разработал: Батуев Б. Н. – преподаватель

Чита - 2015

СТРОИТЕЛЬНЫЕ ПОДЪЕМНИКИ

- для подъема грузов, людей на этажи зданий при отделочных и ремонтных работах.

Масса груза - 0,3…0,5 т(до 16 этажа)

Скорость подъема – 23…27 м/мин.

При высоте подъема не менее 200 м

грузоподъемность до 1,6 тонн

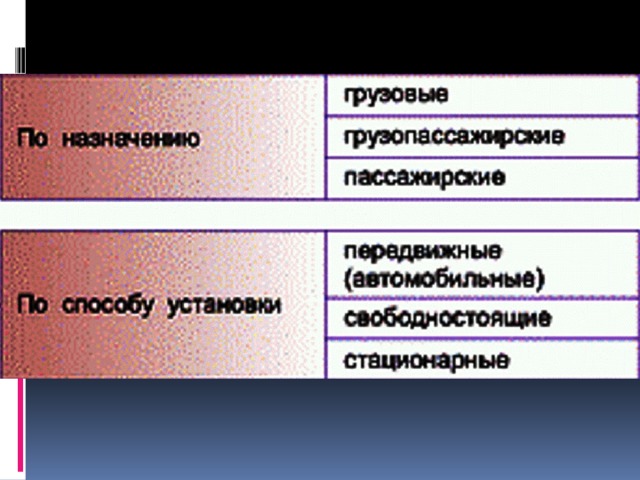

Классификация:

Грузовой мачтовый подъемник:

1-опорная рама;

2-электрический шкаф;

3-электрореверсивная ле-бедка с полиспастной си-стемой; 4- мачта;

5-настенные опоры (при высоте мачты более 10 м);

6- каретка;

7- грузовая платформа

Ковшовые подъемники

1- ковш

2-вертикаль-ные рельсы

3- передние колеса

4- задние колеса

Грузопассажирский

строительный

подъемник:

1-мачта

2-противовес

3-стрела

4-блок

5- кабина

Автомобильная вышка- гидроподъемник

1- грузовой автомобиль 3- телеско-пическая мачта,

2- люлька, 4- выдвиж-ные опоры

Схемы вышек и подъемников:

а)телескопический,

б) рычажный,

в)рычажно-шарнирный,

г)телескопическо-шарнирный

д)телескопическо- е)автогидроподъемник

рычажно-

шарнирный

Список использованных источников

1. Волков Д.П., Крикун В.Я. Строительные машины и средства малой механизации. Учебник для сред. Проф. образования /Д.П.Волков, В.Я.Крикун. – М.: Издательский центр «Академия», 2002. – 480 с.

2. Автор и источник заимствования неизвестен.
