Соединение деталей из металла

Соединение изделий из металла

Неразъемные и разъемные

Неразъемные соединения

Соединения, которые нельзя разобрать без повреждений соединяемых или соединяющих деталей, называют неразъемными.

Неразъемные со-единения получили широкое распространение в машиностроении. К ним относятся соединения сварные, клепаные, паяные, клеевые, сшиванием, посадкой с натягом и др.

спайка

Технологически этот способ соединения деталей из металла схож со сваркой, разница заключается в плавящемся материале:

• при спайке плавится присадочная проволока;
• при сварке – сам материал заготовки.

Спайка отличается меньшей надежностью по сравнению со сваркой.

сварка

Для фиксации элементов используют следующие ее виды:

• газовую ацетиленокислородную;
• контактную;
• электродуговую;
• электроннолучевую;
• лазерную;

• х При газовой сварке края соединяемых заготовок расплавляют в пламени кислородно-ацетиленовой смеси.

Во время контактной сварки края соединяемых заготовок плотно прижимаются друг к другу и нагреваются за счет прохождения через них тока большой силы. Используется для соединения небольших по площади изделий, делится на шовную и точечную.

Электроды для электровакуумных изделий изготавливают при помощи точечной сварки. Крепление элементов друг к другу производится за счет импульсного тока, при этом изменяются такие параметры обработки, как продолжительность и сила воздействия, а также давление в точке сварки. Правильный подбор параметров позволяет соединять различные по типу и форме металлические заготовки, к примеру, вольфрамовую нить и никелевую фольгу.

• олодную.

склеивание

Склеивание как способ соединения металлических изделий подходит для материалов, которые плохо поддаются сварке. Речь идет о таких металлах, как титан или магний. Во время склеивания мастера сталкиваются со следующими сложностями:

• склеиваемые поверхности должны быть точечно подготовлены к обработке;
• при склеивании внахлест требуется подгонка;
• для соединения характерна невысокая прочность;
• нельзя выполнять работу в несколько приемов.

Для повышения прочности крепления заготовок используют комбинированные способы, такие как заклепочно-клееные и сварочно-клееные .

заклепывание

  Его основной недостаток заключается в том, что шов может быть выполнен только внахлест. Однако он менее прочный, поскольку со временем заклепки расшатываются, а сверление отверстий может привести к дополнительной деформации материала заготовки.

Тем не менее, этот способ фиксации металлических деталей применяется в самолето- и мостостроении. Он долговечен и безопасен для конструкции, зачастую к заклепыванию прибегают при невозможности использования сварки.

Этот способ соединения деталей из металла также используется в производстве техники, автомобилестроении, при ремонте транспортных средств, однако он вытесняется технологией точечной сварки .

фальцевание

Фальцевым соединением называется неразъемное, но и не жесткое, соединение встык тонких металлических полотен. Слово «фальц» происходит от немецкого «Falz» и переводится как «паз».

Фальцевый шов представляет собой соединение, в котором две заготовки или два листа скрепляются отогнутыми кромками, плотно прижатыми друг к другу. Таким способом получают вполне надежное соединение, успешно заменяющее во многих случаях соединения, осуществляемые паянием. Соединения фальцевыми швами применяют при изготовлении изделий из стали, меди и латуни.  Фальцевый шов может иметь различную конструкцию замка:лежачий; стоячий; угловой.

Конструктивно швы делятся на две группы: одинарные; двойные (разновидность — реечные фальцы).

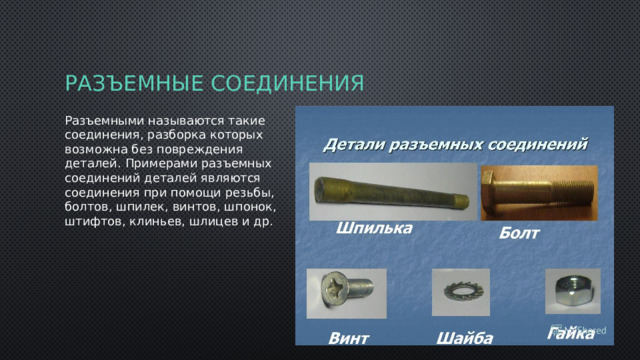

Разъемные соединения

Разъемными называются такие соединения, разборка которых возможна без повреждения деталей. Примерами разъемных соединений деталей являются соединения при помощи резьбы, болтов, шпилек, винтов, шпонок, штифтов, клиньев, шлицев и др.

Штифтовые, образованные с использованием специального стержня, который вставляется в специальные отверстия.

Шпоночные передают крутящий момент, рассчитаны на радиальную нагрузку. Шпонки вставляются в специально сделанный зазор, монтируются между элементами узла так, что не допускают смещения при вращении. Шпоночные связи отличаются простотой конструкции, легко собираются и разбираются.

Резьбовые связи наиболее распространенные, бывают двух типов: а) с помощью болтов, гаек, винтов, резьбовых шпилек; б) нарезки резьбы на соединяемые детали.

Шлицевые передают вращающее усилие с вала на закрепляемые детали. Шлицы в сечении напоминают многошпоночную конструкцию с жестко зафиксированными в вале шпонками.

Профильные образуются за счет фасонных соприкасающихся поверхностей. При использовании профилей получаются прочные узлы с точным центрированием, не возникает дополнительных напряжений в стыке.
