Соединения проводников

Соединения проводников

Физика - удивительная вещь: она интересна, даже если в ней ничего не понимаешь.

(М. Аров)

Цели:

Образовательные

• продолжить формирование умений и навыков рассчитывать простейшие электрические цепи.

Развивающие

• развивать интерес учащихся к физике
• выработать у учащихся умения и навыки делать выводы и обобщения на основе полученных результатов

Воспитательные

• прививать интерес к научным знаниям
• Продолжать работу по формированию умений работать в коллективе (высказывать свою точку зрения и выслушивать точку зрения товарища и т.д)

Закончи предложение

- электрическим током называется… -сила электрического тока – это… -единица электрического тока… -прибор для измерения силы тока… -амперметр подключают… -электрическое напряжение – это… -единица измерения напряжения… -вольтметр- это… -вольтметр подключают… -электрическое сопротивление – это… -единица сопротивления… -закон Ома для участка цепи… -сопротивление проводника зависит от…

-вид соединения проводников -формула расчета силы тока при таком соединении -формула расчета напряжения при таком соединении -как рассчитать полное сопротивление цепи при данном соединении? -где применяют этот вид соединения?

5 Ом 20 Ом

2 Ом 1,4 Ом 2,6 Ом

700 Ом 1,3 кОм

1. Вычислить общее сопротивление

2. Вычислить общее сопротивление

ТЕРМИНОЛОГИЧЕСКИЙ ДИКТАНТ:

• Сила тока обозначается …, измеряется в…
• Напряжение обозначается…, измеряется в…
• Сопротивление обозначается…, измеряется в…
• Электрический заряд обозначается…, измеряется в…
• Удельное сопротивление обозначается…, измеряется в…
• Работа электрического тока обозначается…, измеряется в…
• Мощность Электрического тока обозначается…, измеряется в…
• Длина проводника обозначается…, измеряется в…
• Площадь поперечного сечения обозначается…, измеряется в…

Контроль знаний основных формул

1. Ι =I 1 +I 2

2. А =UIt

3.I=q\t

4.P=UI

5. I=U\R

6. R= p l\S

7. U=U 1 +U 2

8. I=I 1 =I 2

9. U=U 1 =U 2

1) Какая формула выражает определение силы тока?

2) Какая формула выражает основной закон для участка электрической цепи?

3) По какой формуле можно рассчитать сопротивление проводника, не включая ее в цепь?

4) по какой формуле можно рассчитать работу электрического тока?

5) Какая запись выражает закон распределения  токов при последовательном соединении проводников?

6) Пользуясь какой формулой, можно рассчитать мощность тока?

7) Какая запись означает закон распределения токов для параллельного соединения проводников?

8)Каково соотношение между напряжениями при  последовательном соединении проводников?

9) Каково соотношение между напряжениями при параллельном соединении проводников?

Сопоставьте формулу с вопросом

Тест

1. Требуется изготовить гирлянду из лампочек, рассчитанных на напряжение 6 В.

Чтобы ее можно было включить в сеть напряжением 120 В. Сколько для этого потребуется лампочек?

a) 44 b) 20 c) 60

2. Рассчитайте сопротивление елочной гирлянды, состоящая из 50 лампочек, если каждая лампочка в ней имеет сопротивление 10 Ом:

a) 500 Ом b) 200 Ом c) 600 Ом

3. Два проводника сопротивлением 15 Ом и 5 Ом соединены параллельно. Вычислите их общее сопротивление:

a) 25 Ом b) 3,75 Ом c) 5 Ом

4. Проводники сопротивлением 2 Ом, 3 Ом и 5 Ом соединены последовательно и включены в сеть напряжением 20 В.

Определите силу тока в каждом проводнике:

a) 1А b) 2 А c) 3 А

5. Реостат и лампа включены последовательно в электрическую сеть напряжением 120 В.

Вольтметр, подключенный к лампе, показывает напряжение 100 В. Определите напряжение на реостате.

a) 120 В b) 100 В c) 20 В

Начертите схемы электрических цепей.

+

?

Задачки

1. Общее сопротивление пяти одинаковых потребителей электроэнергии, соединенных последовательно, равно 150 Ом. Каково сопротивление каждого потребителя?

2. Определите силу тока, проходящего по стальному проводу длиной 100 м и сечением

0,5 мм2, при напряжении 68 В.

3.   По никелиновому проводнику длиной 10 м идет ток силой 0,5 А. Определить сечение проводника, если к его концам приложено напряжение 20 В.

4. Сила тока в спирали электрокипятильника 4 А. Кипятильник включен в сеть с напряжением 220 В. Какова длина нихромовой проволоки, из которой изготовлена спираль кипятильника, если ее сечение 0,1 мм2?

1. Единица измерения работы электрического тока.

2. Сопротивление проводника прямо пропорционально его […].

3. Характеристика, показывающая на участке цепи какую работу совершает электрическое поле, перемещая единичный положительный заряд от одного конца участка к другому.

4. Величина, которая характеризует электрические свойства проводника и от которой зависит сила тока.

5. Физическая величина, равная электрическому заряду, прошедшему в цепи через поперечное сечение проводника за 1 с.

6. Прибор для измерения силы тока.

7. Какой прибор предназначен для измерения электрического напряжения.

8. Единица измерения электрического напряжения.

9. Как соединены потребители электрического тока, если при выключении какого-либо одного потребителя тока, прекращается работа всей цепи?

10. Прибор, регулирующий силу тока в цепи.

11. Единица электрического сопротивления.

12. Единица силы тока.

1. Джоуль 2. Длине 3. Напряжение 4. Сопротивление 5. Сила 6. Амперметр 7. Вольтметр 8. Вольт 9. Последовательно 10. Реостат 11. Ом 12. Ампер

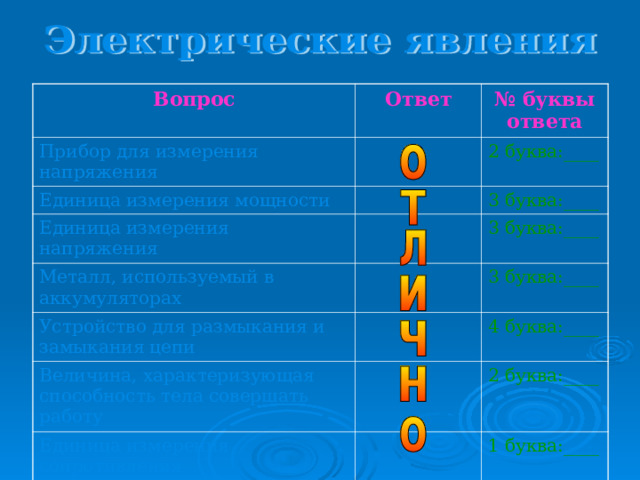

Вопрос

Прибор для измерения напряжения

Ответ

№ буквы ответа

Единица измерения мощности

2 буква:____

Единица измерения напряжения

3 буква:____

Металл, используемый в аккумуляторах

3 буква:____

Устройство для размыкания и замыкания цепи

3 буква:____

Величина, характеризующая способность тела совершать работу

4 буква:____

Единица измерения сопротивления

2 буква:____

1 буква:____

ДОМАШНЕЕ ЗАДАНИЕ

Подготовка к контрольной работе

Спасибо за урок
