Создание объёмных моделей с помощью компьютерных программ. 3D – моделирование. Карта знаний. Моделирование интерьера квартиры (дома) мечты»

Планируемые предметные результаты

Базовый уровень

В результате выполнения практической работы обучающиеся

узнают: …

термины и понятия: киберпространство, виртуальный образ, 3D – моделирование, карта знаний, плоское и объёмное изображение модели, трёхмерная графика;

названия приемов работы и трудовых операций: создание карты знаний посредством программы FreeMind,

компьютерное трехмерное моделирование посредством программы «Редактор интерьеров SweetHome3D»

научатся: …

выполнять трудовые операции: использовать инструментарий и программное обеспечение для создания 3D моделей

смогут объяснять/характеризовать: …

порядок технологических операций, этапы выполнения работы: при работе с программой «Редактор интерьеров SweetHome3D»

смогут самостоятельно выполнить/сделать: …

смоделировать другой 3D проект, соблюдая технологическую последовательность и полученные знания изученной технологии

Последовательность технологических операций

Материалы, инструменты

1. Создай карту знаний.

Открой окно приложения FreeMind.

В центральном узле карты знаний запиши название «Квартира (дом) мечты».

1.Раздели свой дом на зоны (коридор, кухня, спальня, туалет и т.д.) и напиши названия предметов мебели, техники, интерьера и т.д., которые ты разместишь при 3D - моделировании своего дома.

2. Создай 3D модель.

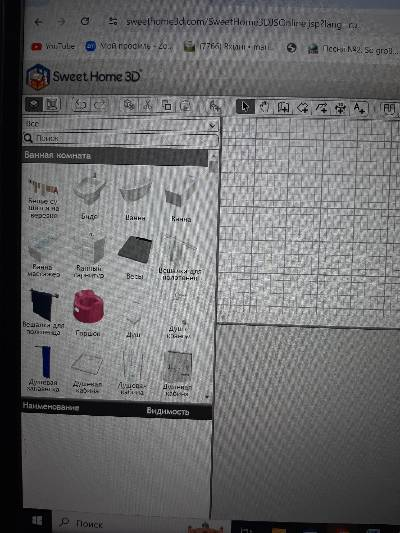

2.1. Открой окно программы SweetHome3D.

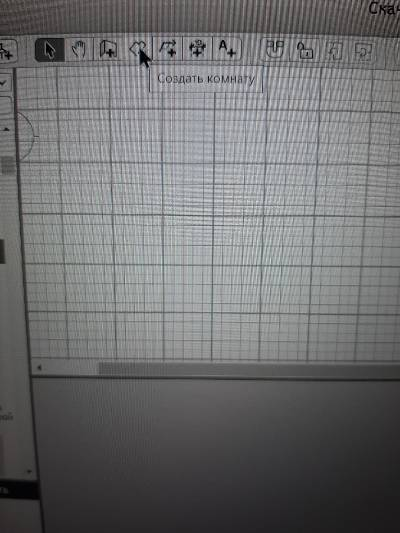

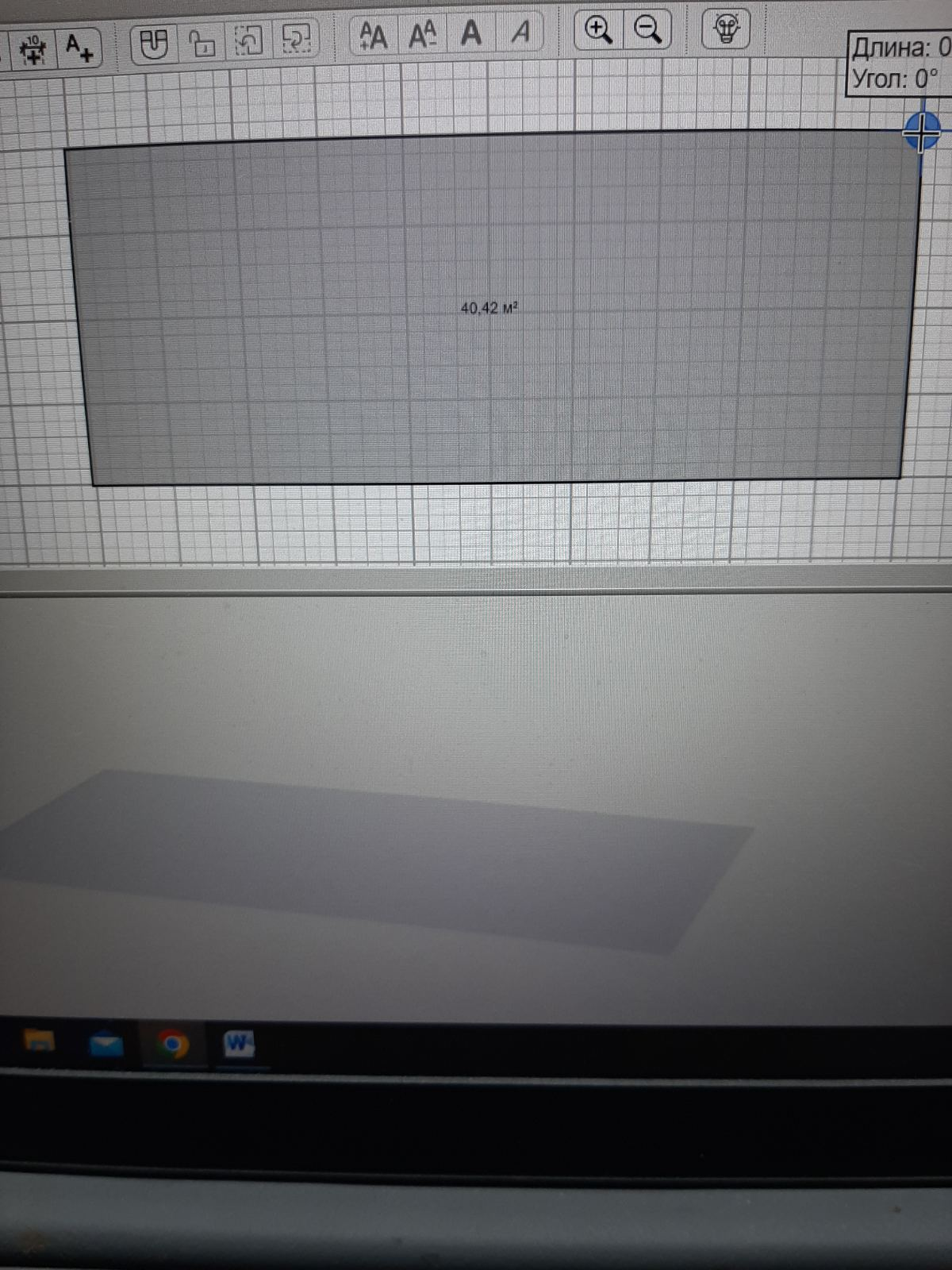

2.2. Выбери инструмент «Создать комнату» и построй на плане прямоугольник, контролируя размеры по подсказкам, появляющимся у указателя мыши. Построение каждой из сторон прямоугольника завершай двойным щелчком мыши.

2.3. Выбери инструмент «Создать стены» и с его помощью на плане внутри прямоугольника построй стены, контролируя размеры по подсказкам, появляющимся у указателя мыши. Каждый раз построение одной стены завершаем двойным щелчком мыши.

2.4. В каталоге предметов (слева) разверни раздел «Двери и окна». Отыскав в списке «Двери входные и межкомнатные», перетащи эти элементы списка на изображение на плане той стены, где должны быть двери в твоем проектируемом доме. После отпускания кнопки мыши на участках плана и пространственного вида появятся изображения дверей.

2.5. В каталоге предметов (слева) разверни раздел «Двери и окна». Отыскав в списке «Окна», перетащи эти элементы списка на изображение на плане тех стен, где должны быть окна в твоем проектируемом доме. После отпускания кнопки мыши на участках плана и пространственного вида появятся изображения окон.

2.6. В каталоге предметов разверни раздел «Жилая комната» и последовательно добавь, перетаскивая на план, стол, стулья, диван, другую мебель по выбору.

2.7. После этого можно просмотреть результат на участке пространственного вида, поворачивая изображение.

Технологическая операция

Критерий оценки

Балл

Создание карты знаний через программу FreeMind

Умение работать с программой, полнота заполнения тематической карты знаний

Создание 3D модели: пол, стены, окна

Правильность, учет размеров, площади, креативность, логичность, удобство,

учет качества освещения

Создание 3D модели: интерьер, мебель, техника

Правильность, удобство, практичность, целесообразность, комфортность

Создание 3D модели: аксессуары, освещение

Целесообразность, креативность, практичность, разнообразие, подчинению стилю

Пространственный вид 3D модели квартиры (дома)

Правильность, удобство, практичность, целесообразность, комфортность

Итого:

5

Оценка процесса

Баллы

Оценка

1

Соблюдение правил техники безопасности, соблюдение дисциплины

соблюдает - 1

не соблюдает - 0

2

Организация рабочего места. Подготовка рабочего места.

выполняет - 1

не выполняет - 0

3

Соблюдение последовательности технологических операций

выполняет полностью правильно - 1

выполняет частично правильно- 0,5

выполняет неправильно - 0

4

Соблюдение правил работы с программой SweetHome3D.

придерживается полностью - 1

придерживается частично - 0,5

выполняется неправильно - 0

5

Качество выполненного

3D-проекта

выполнено полностью правильно и креативно - 1

выполнено частично правильно с малым количеством предметов интерьера - 0,5

не выполнено - 0

Итого

5

Оценка результата

1.

Соответствие 3D модели квартиры обозначенным требованиям

соответствует полностью – 1

соответствует частично – 0,5.

не соответствует – 0

2.

Точность выполнения работы

высокая точность - 1

средняя точность – 0,5

низкая точность - 0

3.

Качество выполнения 3D модели квартиры (дома)

качественно – 1

небольшие погрешности – 0,5

некачественно - 0

4.

Пространственный вид 3D модели квартиры (дома)

отличный - 1

хороший – 0,5

удовлетворительный - 0

5.

Сделаны выводы

выводы сделаны – 1

выводы не сделаны - 0

Итого

5
