§ 27-28 Единицы силы. Динамометр

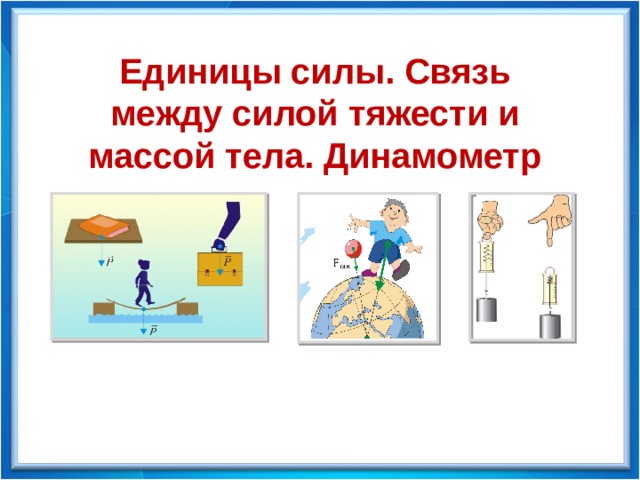

Единицы силы. Связь между силой тяжести и массой тела. Динамометр

2018год

Вопрос!

На рисунке изображены некоторые из сил, действующих на опору или тело. Поставьте название сил к соответствующему рисунку.

Сила упругости

Сила тяжести

Вес тела

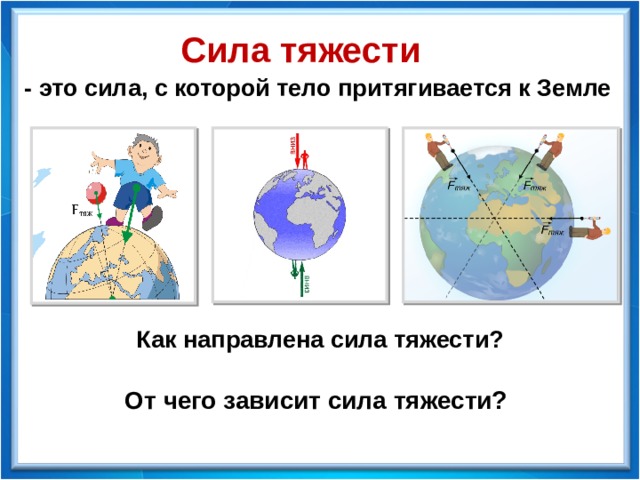

Сила тяжести

- это сила, с которой тело притягивается к Земле

Как направлена сила тяжести?

От чего зависит сила тяжести?

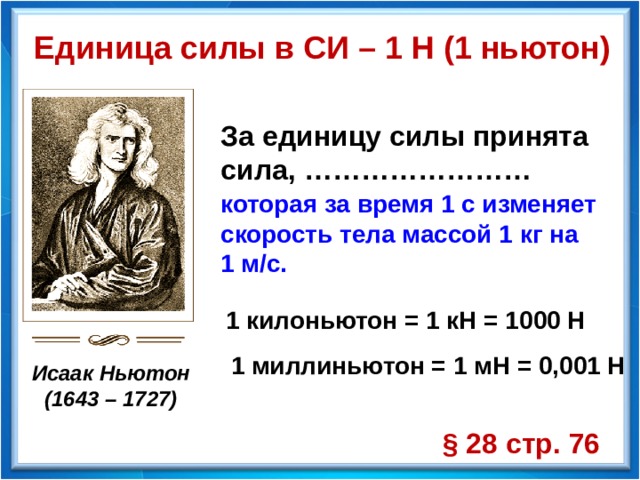

Единица силы в СИ – 1 Н (1 ньютон)

За единицу силы принята сила, ……………………

которая за время 1 с изменяет скорость тела массой 1 кг на

1 м/с.

1 килоньютон = 1 кН = 1000 Н

1 миллиньютон = 1 мН = 0,001 Н

Исаак Ньютон

(1643 – 1727)

§ 28 стр. 76

Связь между силой тяжести и массой тел а

1. Установлено, что сила 1 Н равна силе тяжести, которая действует на тело массой.

2. Сила тяжести F тяж прямо пропорциональна массе тела m.

g - коэффициент пропорциональности («же»), называется ускорением свободного падения.

3. Для удобства вычислений g округляют:

Вычислите силу тяжести, действующую на гирю массой m = 1 кг :

Что показывает запись g = 9,8 Н/кг ≈ 10Н/кг?

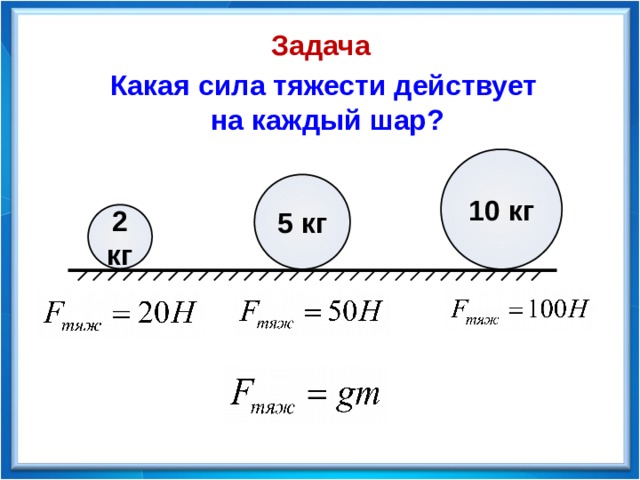

Задача

Какая сила тяжести действует

на каждый шар?

10 кг

5 кг

2 кг

Тест

Задача

На столе лежит шарик массой 400 г.

Какая сила тяжести на него действует?

400 г

А) 4000 Н

Б) 40 Н

В) 4 Н

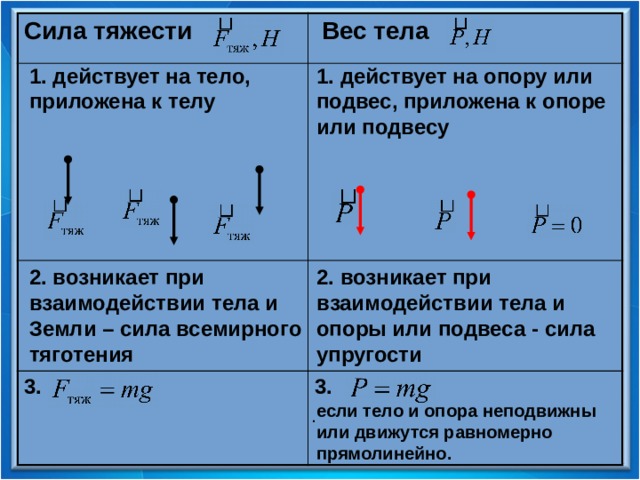

Сила тяжести

Вес тела

3.

3.

1. действует на тело, приложена к телу

1. действует на опору или подвес, приложена к опоре или подвесу

2. возникает при взаимодействии тела и Земли – сила всемирного тяготения

2. возникает при взаимодействии тела и опоры или подвеса - сила упругости

если тело и опора неподвижны или движутся равномерно прямолинейно.

.

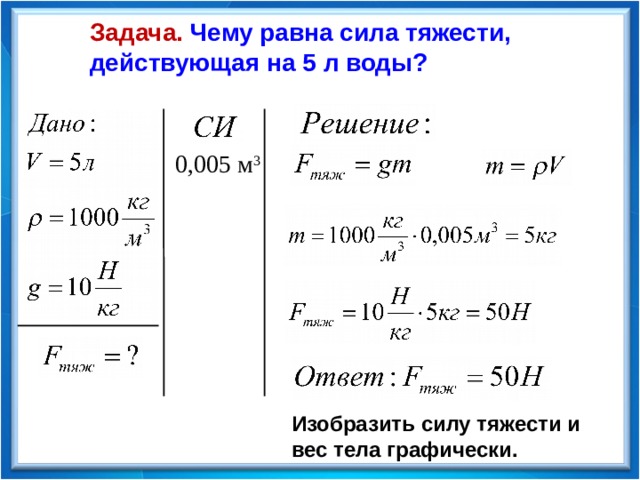

Задача. Чему равна сила тяжести, действующая на 5 л воды?

0,005 м 3

Изобразить силу тяжести и вес тела графически.

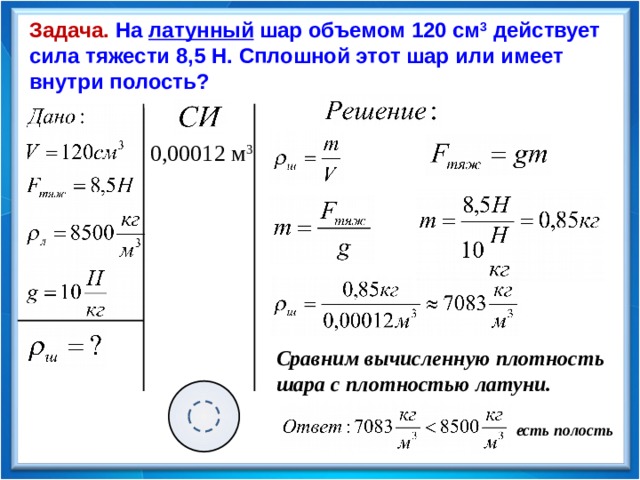

Задача. На латунный шар объемом 120 см 3 действует сила тяжести 8,5 Н. Сплошной этот шар или имеет внутри полость?

0,00012 м 3

Сравним вычисленную плотность шара с плотностью латуни.

есть полость

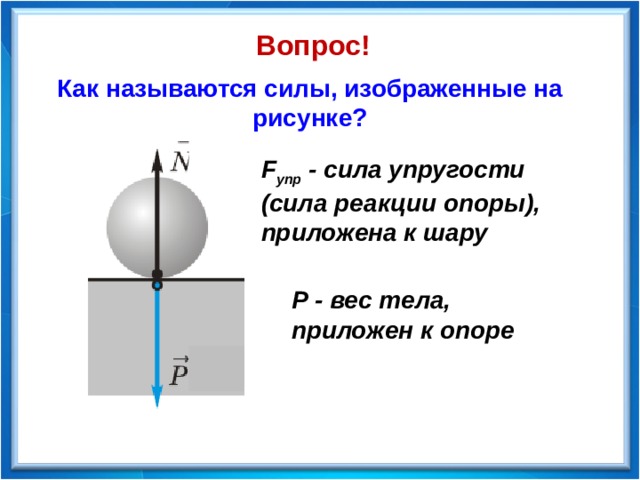

Вопрос!

Как называются силы, изображенные на рисунке?

F упр - сила упругости (сила реакции опоры), приложена к шару

Р - вес тела, приложен к опоре

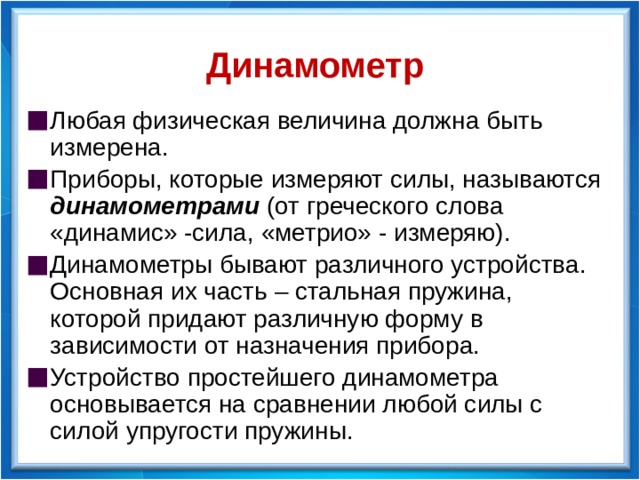

Динамометр

• Любая физическая величина должна быть измерена.
• Приборы, которые измеряют силы, называются динамометрами (от греческого слова «динамис» -сила, «метрио» - измеряю).
• Динамометры бывают различного устройства. Основная их часть – стальная пружина, которой придают различную форму в зависимости от назначения прибора.
• Устройство простейшего динамометра основывается на сравнении любой силы с силой упругости пружины.

2018год

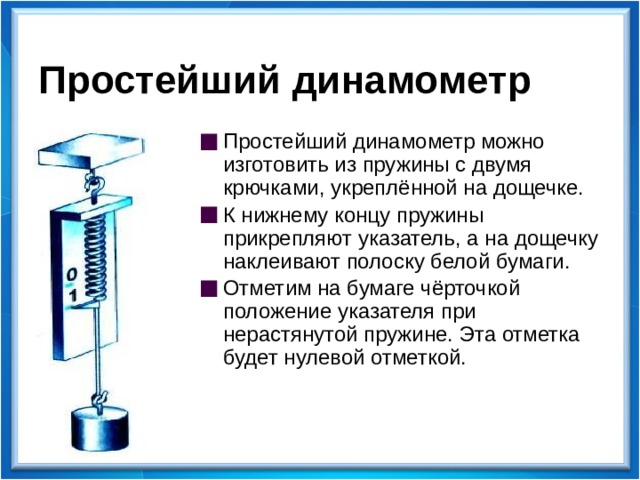

Простейший динамометр

• Простейший динамометр можно изготовить из пружины с двумя крючками, укреплённой на дощечке.
• К нижнему концу пружины прикрепляют указатель, а на дощечку наклеивают полоску белой бумаги.
• Отметим на бумаге чёрточкой положение указателя при нерастянутой пружине. Эта отметка будет нулевой отметкой.

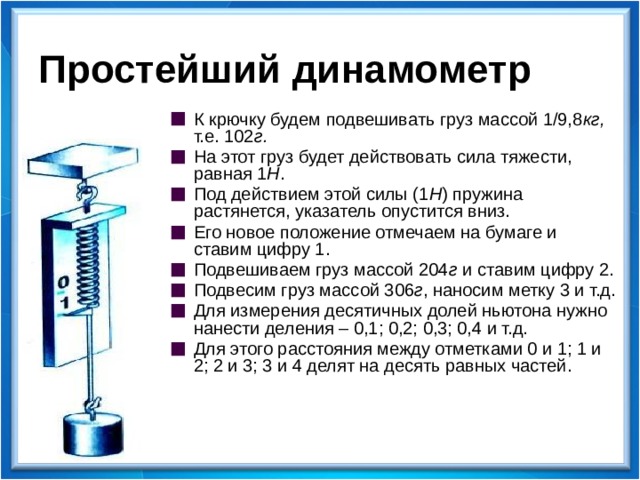

Простейший динамометр

• К крючку будем подвешивать груз массой 1/9,8 кг, т.е. 102 г.
• На этот груз будет действовать сила тяжести, равная 1 Н .
• Под действием этой силы (1 Н ) пружина растянется, указатель опустится вниз.
• Его новое положение отмечаем на бумаге и ставим цифру 1.
• Подвешиваем груз массой 204 г и ставим цифру 2.
• Подвесим груз массой 306 г , наносим метку 3 и т.д.
• Для измерения десятичных долей ньютона нужно нанести деления – 0,1; 0,2; 0,3; 0,4 и т.д.
• Для этого расстояния между отметками 0 и 1; 1 и 2; 2 и 3; 3 и 4 делят на десять равных частей.

Проградуированная пружина и будет простейшим динамометром.

С помощью динамометра измеряют не только силу тяжести, но и другие силы (сила упругости, сила трения и т.д.).

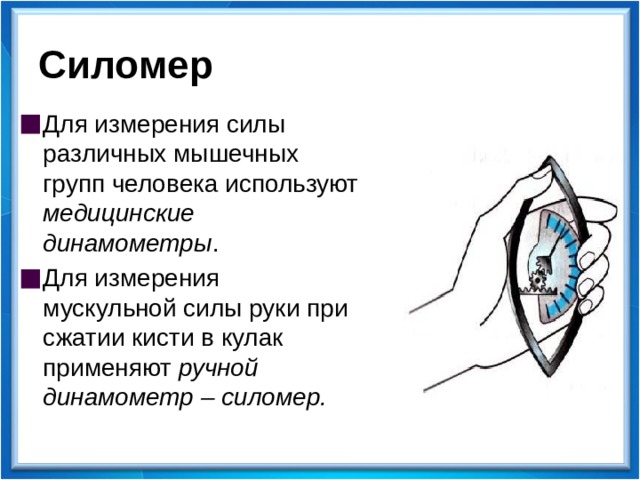

Силомер

• Для измерения силы различных мышечных групп человека используют медицинские динамометры .
• Для измерения мускульной силы руки при сжатии кисти в кулак применяют ручной динамометр – силомер.

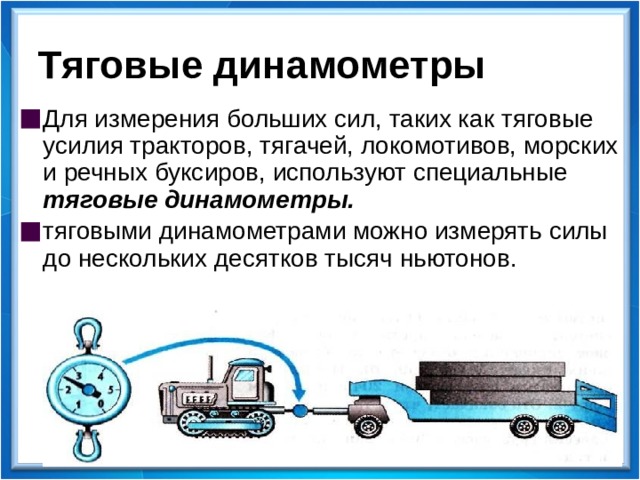

Тяговые динамометры

• Для измерения больших сил, таких как тяговые усилия тракторов, тягачей, локомотивов, морских и речных буксиров, используют специальные тяговые динамометры.
• тяговыми динамометрами можно измерять силы до нескольких десятков тысяч ньютонов.

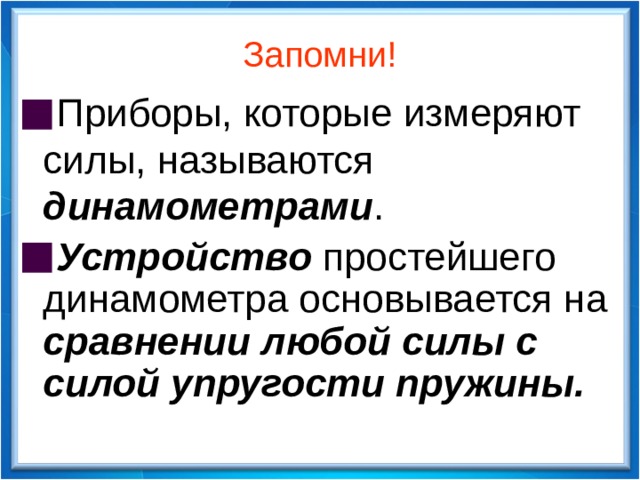

Запомни!

• Приборы, которые измеряют силы, называются динамометрами .
• Устройство простейшего динамометра основывается на сравнении любой силы с силой упругости пружины.

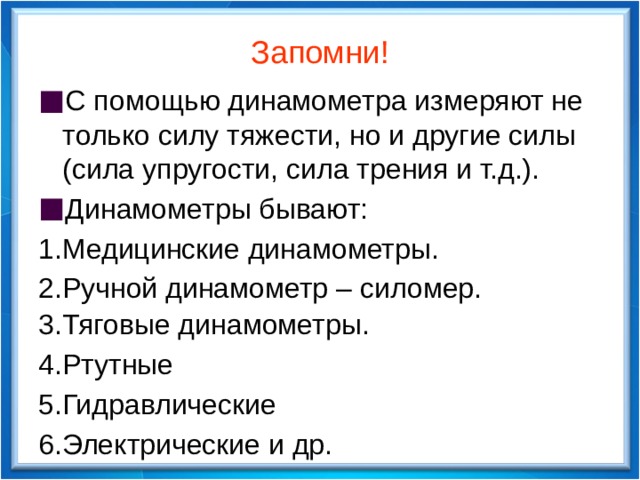

Запомни!

• С помощью динамометра измеряют не только силу тяжести, но и другие силы (сила упругости, сила трения и т.д.).
• Динамометры бывают:

1.Медицинские динамометры.

2.Ручной динамометр – силомер.

3.Тяговые динамометры.

4.Ртутные

5.Гидравлические

6.Электрические и др.

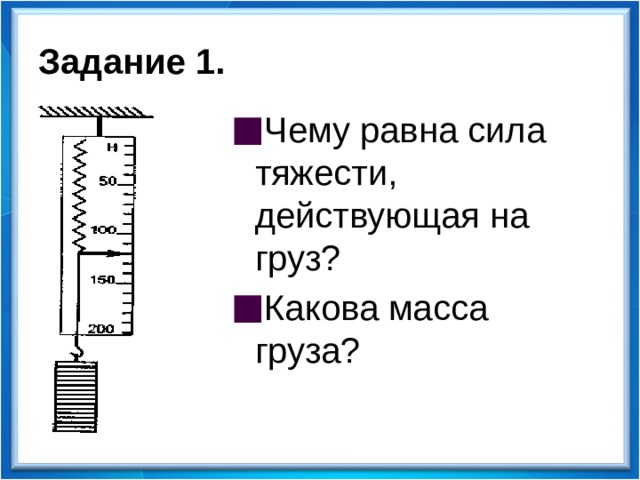

Задание 1.

• Чему равна сила тяжести, действующая на груз?
• Какова масса груза?

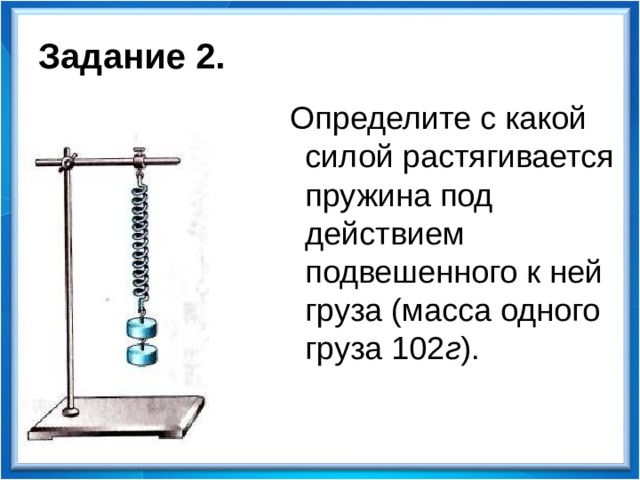

Задание 2.

Определите с какой силой растягивается пружина под действием подвешенного к ней груза (масса одного груза 102 г ).
