Стрелковое оружие

Муниципальное общеобразовательное учреждение « Школа № 140 г. Донецка»

Дисциплина: Начальная Военная Подготовка

Тема:« Cтрелковое оружие в войсках»

Разработал: учитель НВП

Малеев Иван Николаевич

Дисциплина

Стрелковое оружие в войсках

Ф.И.О. преподавателя

Малеев И. Н.

Для общеобразовательных учреждений

Пролетарского района города Донецка.

Цель учебной дисциплины

Цель учебной дисциплины «Стрелковое оружие в войсках» направлена на подготовку будущих защитников Родины изучающих предмет начальной военной подготовки, знаниями теоретико-методических основ военной топографии, необходимыми для успешного выполнения обязанности по организации и проведению начального военного обучения обучающихся в общеобразовательных учебных заведениях, организации начального и среднего профессионального образования и подготовки к службе в вооруженных силах ДНР.

История развития стрелкового оружия

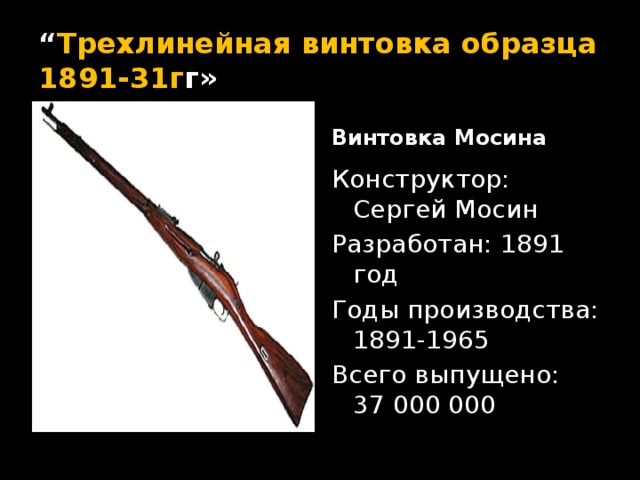

“ Трехлинейная винтовка образца 1891-31г г»

Винтовка Мосина

Конструктор: Сергей Мосин

Разработан: 1891 год

Годы производства: 1891-1965

Всего выпущено: 37 000 000

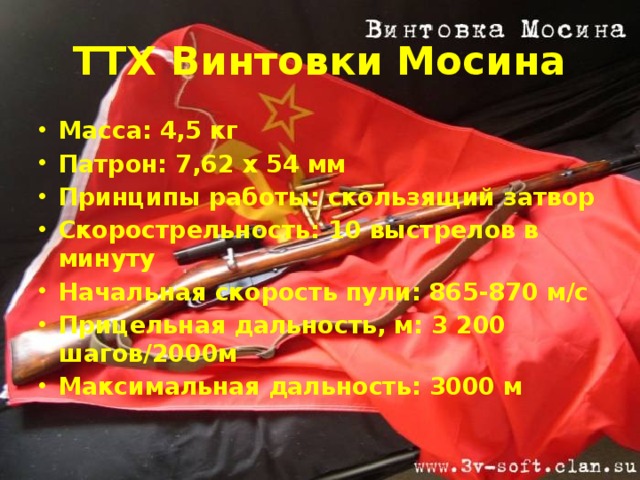

ТТХ Винтовки Мосина

• Масса: 4,5 кг
• Патрон: 7,62 х 54 мм
• Принципы работы: скользящий затвор
• Скорострельность: 10 выстрелов в минуту
• Начальная скорость пули: 865-870 м/с
• Прицельная дальность, м: 3 200 шагов/2000м
• Максимальная дальность: 3000 м

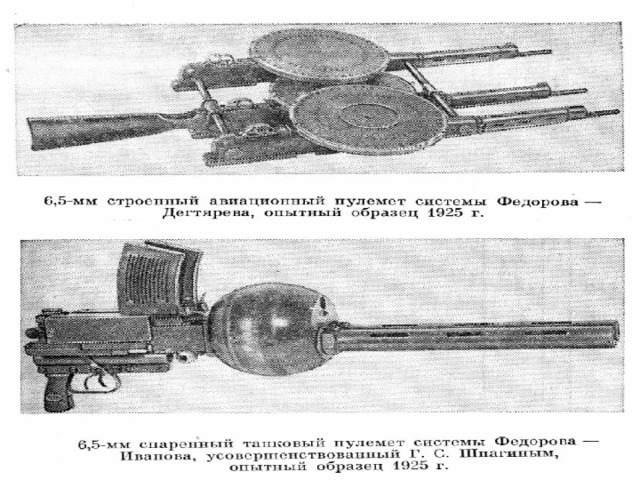

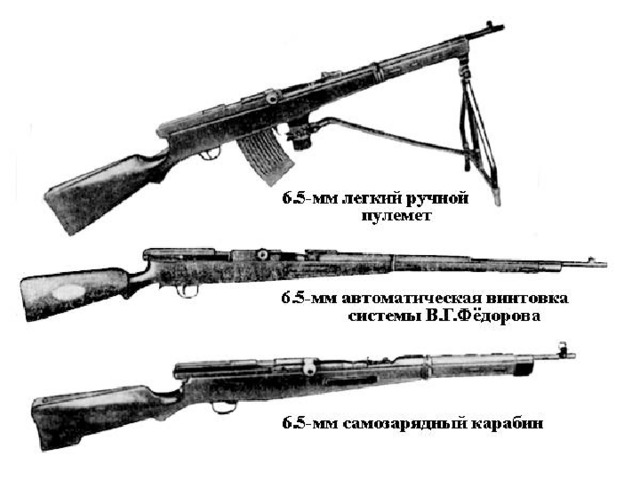

Владимир Григорьевич Федоров

Начало созданию нового класса автоматического стрелкового оружия, известного в настоящее время как автомат (штурмовая винтовка), положил выдающийся русский оружейник В.Г.Федоров. Он является создателем первых русских автоматических винтовок и автоматов и основоположником отечественной школы прославленных конструкторов стрелкового оружия

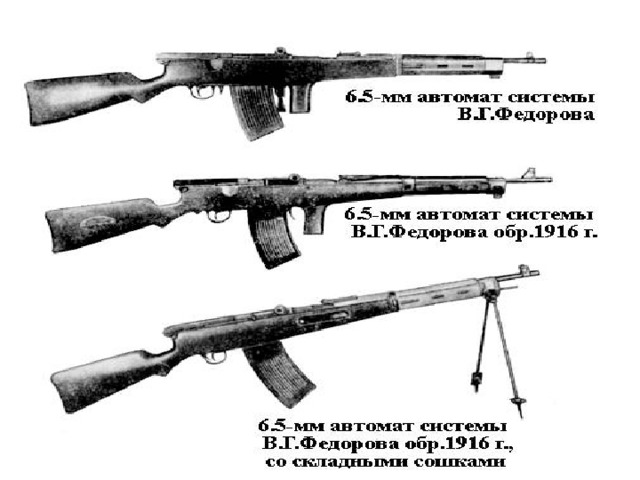

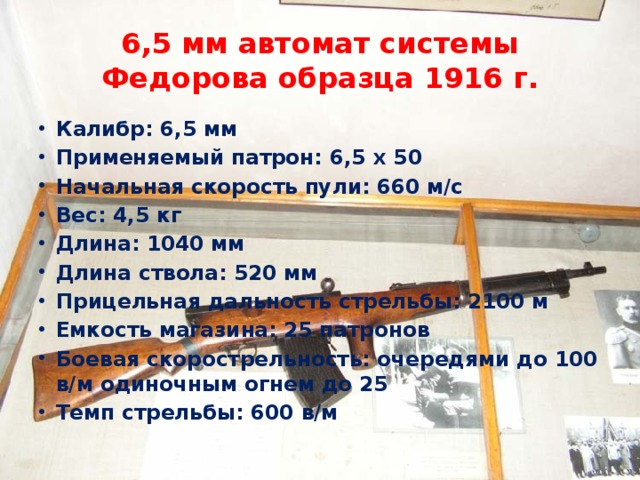

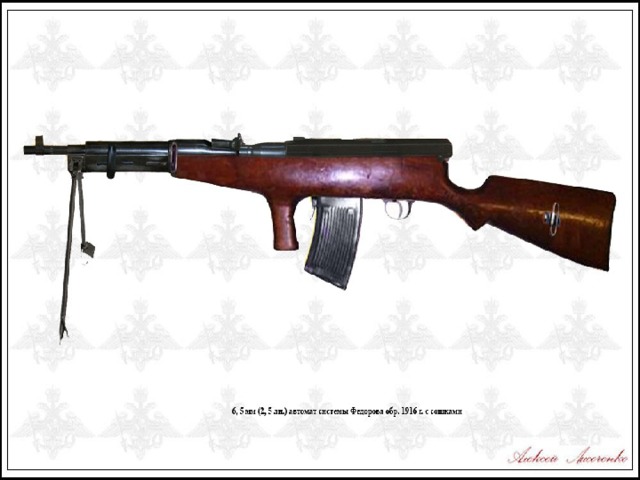

6,5 мм автомат системы Федорова образца 1916 г.

• Калибр: 6,5 мм
• Применяемый патрон: 6,5 х 50
• Начальная скорость пули: 660 м/с
• Вес: 4,5 кг
• Длина: 1040 мм
• Длина ствола: 520 мм
• Прицельная дальность стрельбы: 2100 м
• Емкость магазина: 25 патронов
• Боевая скорострельность: очередями до 100 в/м одиночным огнем до 25
• Темп стрельбы: 600 в/м

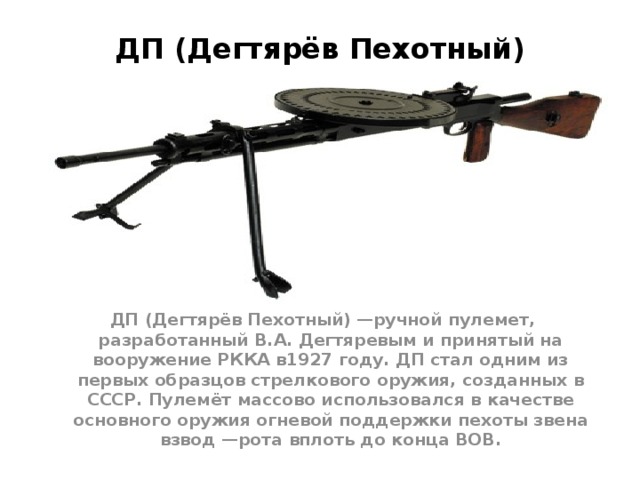

ДП (Дегтярёв Пехотный)

ДП (Дегтярёв Пехотный) —ручной пулемет, разработанный В.А. Дегтяревым и принятый на вооружение РККА в1927 году. ДП стал одним из первых образцов стрелкового оружия, созданных в СССР. Пулемёт массово использовался в качестве основного оружия огневой поддержки пехоты звена взвод —рота вплоть до конца ВОВ.

ДП (Дегтярёв Пехотный)

• Тип : Ручной пулемет
• Страна: СССР
• Годы эксплуатации: 1928-1960-е годы
• Конструктор: Дегтярев Василий Алексеевич
• Разработан: 1927 год
• Всего выпущено: 795 000
• Использовалось: Гражданская война в Испании , Бои на Халхин-Голе , Советско-финская война (1939-40) , ВОВ , Корейская война , Гражданская война в Китае , Индокитайские войны , Гражданская война в Ливии

ТТХ ДП

• Масса, кг: 9,12 1,6 (пустой магазин) 2,7 (снаряжённый магазин)
• Длина, мм: 1270
• Длина ствола, мм: 604,5
• Патрон: 7,62×54 мм R
• Калибр, мм: 7,62
• Принципы работы: отвод пороховых газов
• Скорострельность, выстрелов/мин: 500-600
• Начальная скорость пули, м/с: 840
• Прицельная дальность, м: 1500
• Вид боепитания: плоский дисковый магазин на 47 патронов
• Прицел: секторный

Трофейные образцы ДП использовали в Вермахте (под обозначением «7,62mm leichteMaschinengewehr 120(r)»). Кроме того, за счёт захваченных в Зимней войне 1939-40 годов и позднее трофеев это был один из наиболее массовых образцов ручных пулемётов в финской армии в период Второй мировой войны ввиду, не в последнюю очередь, существенного превосходства над финским пулемётом Лахти-Салоранта.

По окончании войны пулемёт ДП и его модернизированный вариант ДПМ, созданный по опыту боевых действий в 1943—44 годах, были сняты с вооружения Советской Армии и широко поставлялись дружественным СССР странам. На вооружении государств-участников ОВД состоял до 1960-х годов. Применялся в Корее, Вьетнаме и других странах.

Самозарядная винтовка обр. 1940

7,62-мм самозарядные винтовки образцов 1938 и 1940 годов (СВТ), а также 7,62-мм автоматический карабин системы Токарева — модификации советской самозарядной винтовки, разработанной Ф. В. Токаревым. СВТ-38 была разработана Фёдором Токаревым в качестве замены автоматической винтовки Симонова и 26 февраля 1939 принята на вооружение Красной армии. Первая СВТ обр. 1938 года была выпущена 16 июля1939 года. С 1 октября 1939 года начался валовый выпуск на Тульском, а с 1940 года — на Ижевском оружейном заводе.

Самозарядная винтовка Токарева

• Тип: самозарядная винтовка
• Страна: СССР
• Использовалось: РККА, Советско-финская война (1939—1940), ВОВ
• Конструктор: Токарев Фёдор Васильевич
• Разработан: 1940 год
• Всего выпущено: около 1,6 миллиона
• Варианты: снайперский вариант, автоматический карабин

ТТХ Самозарядной винтовки Токарева

• Масса, кг: 3,8 (без патронов и штыка)
• Длина, мм: 1226 без штыка, 1463 со штыком
• Длина ствола, мм: 625
• Патрон: 7,62×54 мм
• Калибр, мм: 7,62
• Принципы работы: отвод пороховых газов, запирание перекосом затвора вниз
• Скорострельность , выстрелов/мин: 20—25
• Начальная скорость пули, м/с: 830
• Максимальная дальность, м: 1500
• Вид боепитания: коробчатый, отъемный магазин на 10 патронов

Пистолет ТТ

Пистолет обр. 1933 г. (ТТ, Тульский, Токарева ) — первый армейский самозарядный пистолет СССР, разработанный в 1930 году советским конструктором Фёдором Васильевичем Токаревым

Пистолет ТТ был разработан в результате испытаний, проводившихся с середины 1920-х годов с целью создания современного самозарядного оружия, которое должно было прийти на смену устаревшему револьверу Нагана образца 1895 года и ряду зарубежных самозарядных моделей.

ТТ

ТТ выпускался во всё возрастающих количествах вплоть до начала ВОВ. К 22 июня 1941 года на вооружение Красной Армии поступило около 600 тысяч ТТ-33. В годы войны производство ещё более возросло. Трофейные ТТ использовались в Вермахте с обозначением Pistole 615(r).

• В 1946 году ТТ был немного модифицирован, что позволило снизить его себестоимость. Внешнее отличие послевоенных образцов состояло в том, что у них на кожух-затвор наносилось мелкое рифление вместо вертикальных полукруглых пазиков у довоенных. Производство пистолета в СССР продолжалось примерно до 1952 года, когда на вооружение был принят 9-мм пистолет Макарова (ПМ).

ТТХ ТТ

Масса, кг: 0,854 (без патронов) 0,94 (снаряжённый)

Длина, мм: 195

Длина ствола, мм: 116

Патрон: 7,62×25 мм ТТ

Калибр, мм: 7,62

Принципы работы: короткий ход ствола

Начальная скорость пули, м/с: 420—450

Прицельная дальность, м: 50

Вид боепитания: отъёмный однорядный коробчатый магазин на 8 патронов

Прицел: открытый, нерегулируемый

7,62-мм пистолет-пулемёт образца 1941 года системы Шпагина (ППШ)

ППШ  — пистолет-пулемёт, разработанный советским конструктором Георгием Шпагиным, принятый на вооружение в 1941 году и активно использовавшийся в ВОВ, а также во многих вооружённых конфликтах послевоенного времени

• Тип: пистолет-пулемёт
• Страна: СССР
• Годы эксплуатации: 1941—1951 годы (в СССР)
• Использовалось: Советская армия, дружественные СССР страны, Вермахт (в качестве трофея), Вторая мировая война, Корейская война 1950—1953, Война во Вьетнаме
• Разработан: 1940 год
• Всего выпущено: 6 000 000

В СССР был снят с вооружения в 1951 году и заменён автоматом Калашникова, но после этого ещё длительное время использовался различными армиями или вооружёнными формированиями по всему миру, например в войнах в Корее и во Вьетнаме, а из недавних конфликтов — на обеих афганских и войне в Ираке.

ТТХ ППШ

• Масса, кг: 3,6 (без патронов) 5,3 (со снаряжённым барабанным магазином) 4,15 (со снаряжённым секторным магазином)
• Длина, мм: 843
• Длина ствола, мм: 269
• Патрон: 7,62×25 мм ТТ
• Калибр, мм: 7,62
• Принципы работы: свободный затвор
• Скорострельность, выстрелов/мин: 900
• Начальная скорость пули, м/с: 490
• Прицельная дальность, м: 200-300
• Вид боепитания: магазин: секторный на 35 патронов, барабанный на 71 патрон
• Прицел: нерегулируемый, открытый, на 100 м, с откидной стойкой на 200 м

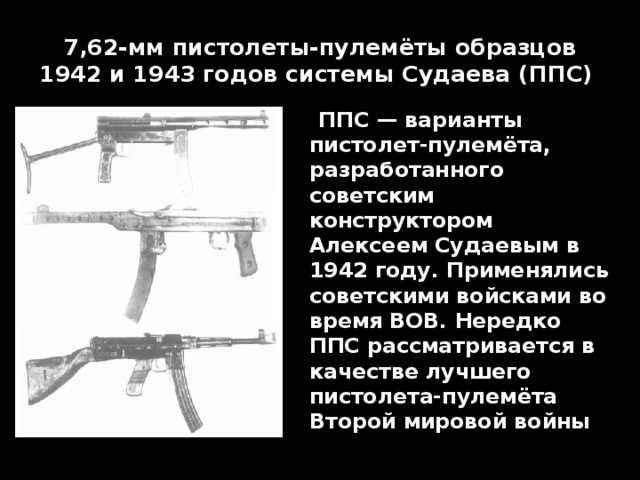

7,62-мм пистолеты-пулемёты образцов 1942 и 1943 годов системы Судаева (ППС)

ППС — варианты пистолет-пулемёта, разработанного советским конструктором Алексеем Судаевым в 1942 году. Применялись советскими войсками во время ВОВ. Нередко ППС рассматривается в качестве лучшего пистолета-пулемёта Второй мировой войны

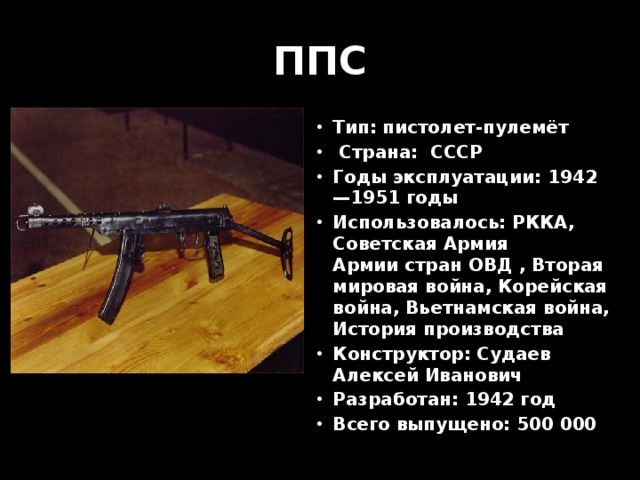

ППС

• Тип: пистолет-пулемёт
• Страна:  СССР
• Годы эксплуатации: 1942—1951 годы
• Использовалось: РККА, Советская Армия Армии стран ОВД , Вторая мировая война, Корейская война, Вьетнамская война, История производства
• Конструктор: Судаев Алексей Иванович
• Разработан: 1942 год
• Всего выпущено: 500 000

7,62-мм автомат Калашникова

7,62-мм автомат Калашникова) — автомат, разработанный Михаилом Калашниковым в 1947 и принятый на вооружение Советской Армии в 1949 году.

Послужил основой для создания целого семейства боевого и гражданского стрелкового оружия различных калибров, включая автоматы АКМ и АК74,пулемёт РПК, карабины и гладкоствольные ружья «Сайга» и другие.

АК и его модификации являются самым распространённым стрелковым оружием в мире. По имеющимся оценкам, к этому типу принадлежит до 1/5 всего имеющегося на Земле стрелкового огнестрельного оружия.

7,62-мм автомат Калашникова

• Тип: автомат
• Страна: СССР
• Годы эксплуатации: с 1949 г
• Принят на вооружение: 1949 год
• Войны и конфликты: практически все войны второй половины XX века
• Конструктор: Калашников, Михаил Тимофеевич
• Разработан: 1947 год
• Производитель: Ижевский машиностроительный завод
• Годы производства: 1949—1959 год
• Всего выпущено: более 100 000 000 (с учётом модернизированных вариантов и зарубежных клонов)
• Варианты: АК, АКС, АКМ, АКМС, АКМН, АКМСН, АКМСУ, АК74, АКС74У, АК74М, АКС74, АК101, АК102, АК103, АК104, АК105, АК-107, АК-108

ТТХ АК 47

• Масса, кг: первый выпуск: 4,3 (АК без патронов и штыка), 0,43 (неснаряжённый магазин), поздний выпуск: 3,8 (АК без патронов и штыка), 0,33/0,82 (неснаряжённый/снаряжённый магазин) штык: 0,27 (без ножен) 0,37 (с ножнами)
• Длина, мм: 870 1070 (со штыком) 645 (АКС со сложенным прикладом)
• Длина ствола, мм: 415 369 (нарезная часть)
• Патрон: 7,62×39 мм
• Калибр, мм: 7,62
• Принципы работы: отвод пороховых газов, поворотный затвор
• Скорострельность, выстрелов/мин: 40 (боевая одиночными) 100 (боевая очередями) ~600 (техническая)
• Начальная скорость пули, м/с: 710
• Прицельная дальность, м: 500
• Максимальная дальность, м: 400 (эффективная) 1500 (убойная) 3000 (полёт пули)
• Вид боепитания: коробчатый магазин на 30 патронов
• Прицел: секторный
