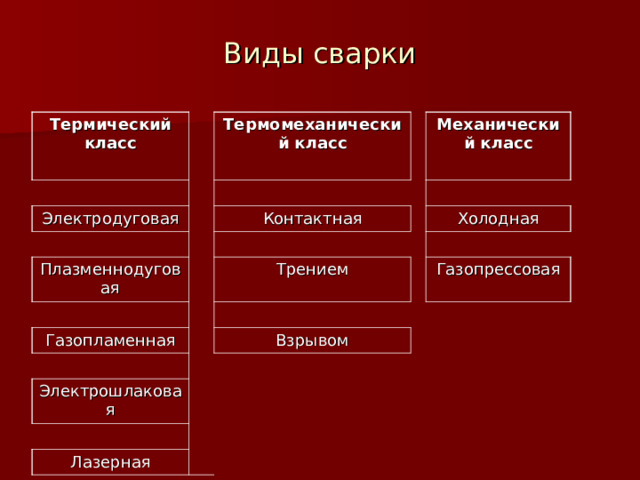

Виды сварки

Термический класс

Электродуговая

Термомеханический класс

Плазменнодуговая

Механический класс

Контактная

Газопламенная

Холодная

Трением

Электрошлаковая

Газопрессовая

Взрывом

Лазерная

Формирование сварного соединения плавлением

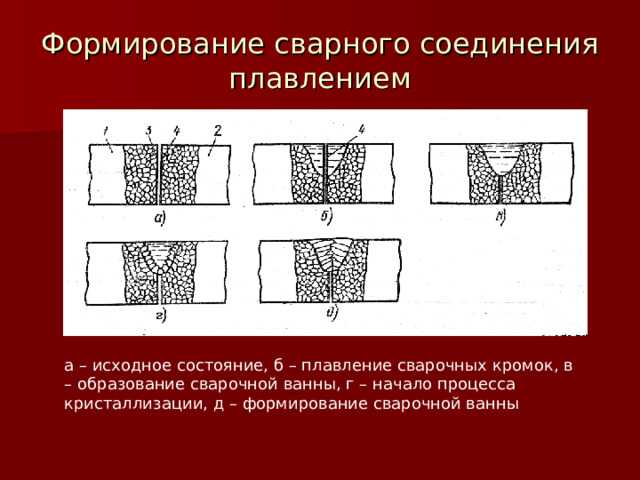

а – исходное состояние, б – плавление сварочных кромок, в – образование сварочной ванны, г – начало процесса кристаллизации, д – формирование сварочной ванны

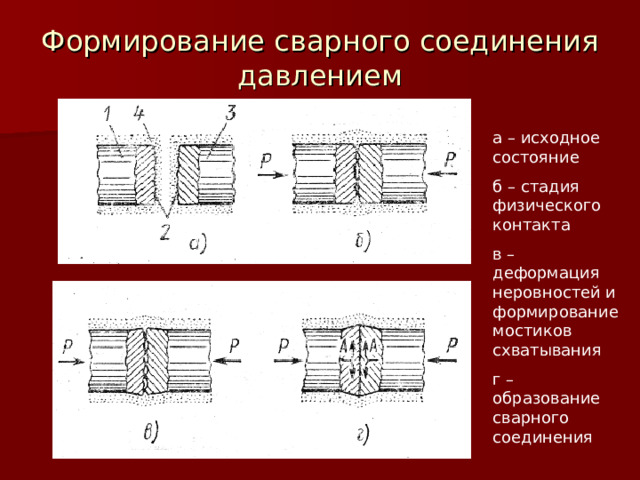

Формирование сварного соединения давлением

а – исходное состояние

б – стадия физического контакта

в – деформация неровностей и формирование мостиков схватывания

г – образование сварного соединения

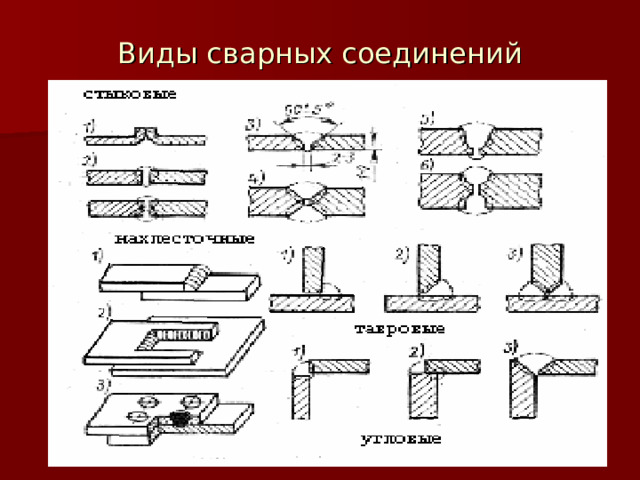

Виды сварных соединений

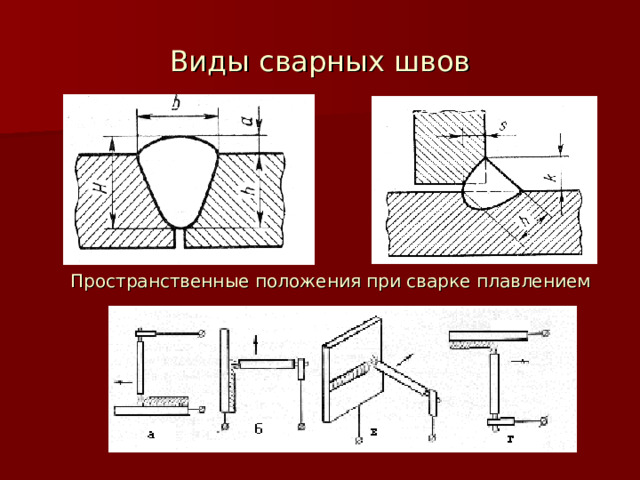

Виды сварных швов

Пространственные положения при сварке плавлением

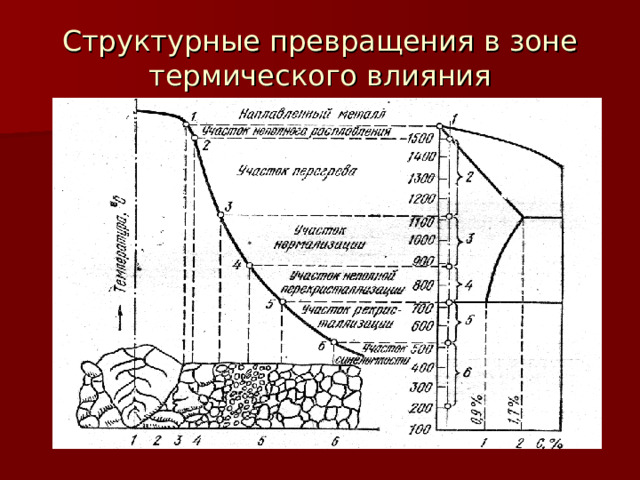

Структурные превращения в зоне термического влияния

Ручная электродуговая сварка

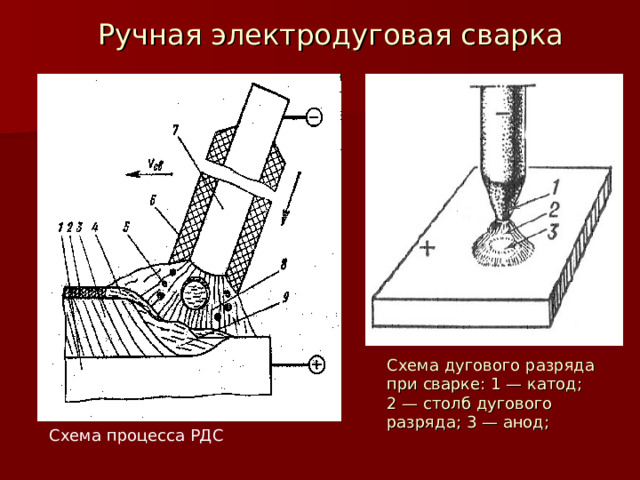

Схема дугового разряда при сварке: 1 — катод; 2 — столб дугового разряда; 3 — анод;

Схема процесса РДС

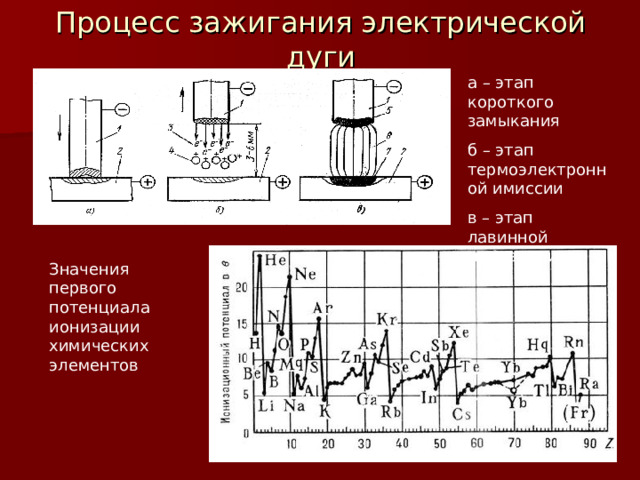

Процесс зажигания электрической дуги

а – этап короткого замыкания

б – этап термоэлектронной имиссии

в – этап лавинной ионизации

Значения первого потенциала ионизации химических элементов

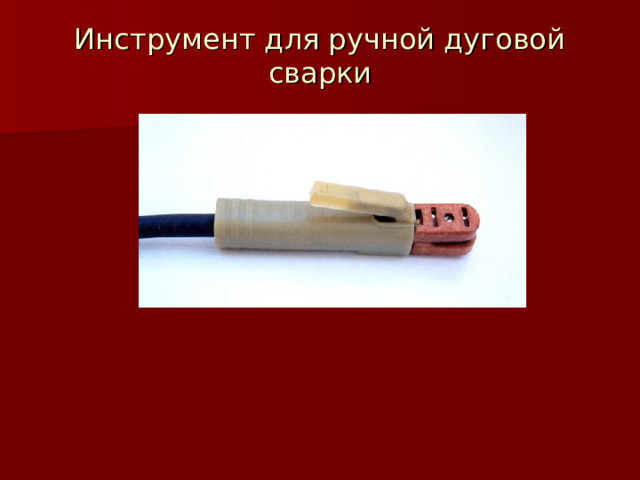

Инструмент для ручной дуговой сварки

Автоматическая сварка под флюсом

1 – токоподвод, 2 – подающие ролики, 3 – электродная проволока, 4 – слой жидкого шлака, 5 – слой флюса, 6 – шлаковая корка, 7 – наплавленный слой, 8 – деталь, 9 – жидкая сварочная ванна, 10 – дуга

Сварочные материалы для АДС

Проволоки

По конструкции

сплошного сечения

порошковые

Флюсы

По технологии изготовления

плавленые

керамические

По химическому составу

марганцевые высококремнистые

низкокремнистые с СаО, MgO, CaF2

безкремнистые

безкислородные с Са F2

Виды порошковых проволок

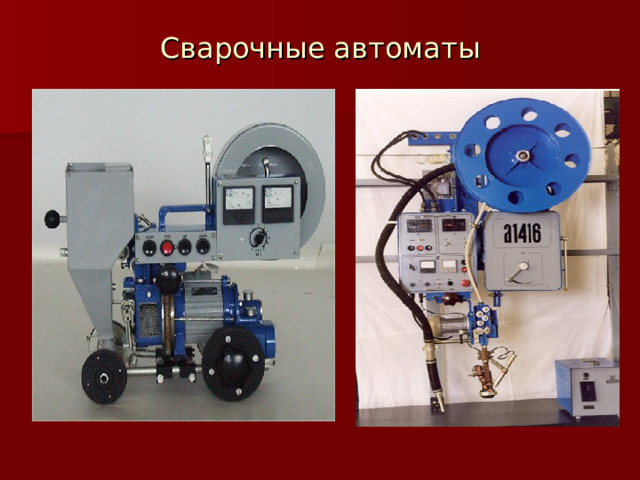

Сварочные автоматы

Установки для автоматической дуговой сварки

Установка для сварки кольцевых швов: 1 — сварочный аппарат; 2 — свариваемое изделие; 3 — шкаф с аппаратурой управления; 4 — источник тока; 5 — провода управления; 6 — токопровод; 7 — рельсовый путь; 8 — тележка с колонной; 9 — роликовый стенд; 10 — площадка обслуживания

Автомат для сварки листового металла: 1 — флюсоотсос; 2 — сварочная головка; 3 — механизм подачи с редуктором; 4 — механизм подъема; 5 — ходовой механизм; 6 — флюсоаппарат; 7 — рельсовый путь; 8 — подающий ролик; 9 — мундштук; 10 — воронка для флюса.

Автоматическая сварка в защитных газах

• Защитные газы
• активные
• инертные
• газовые смеси

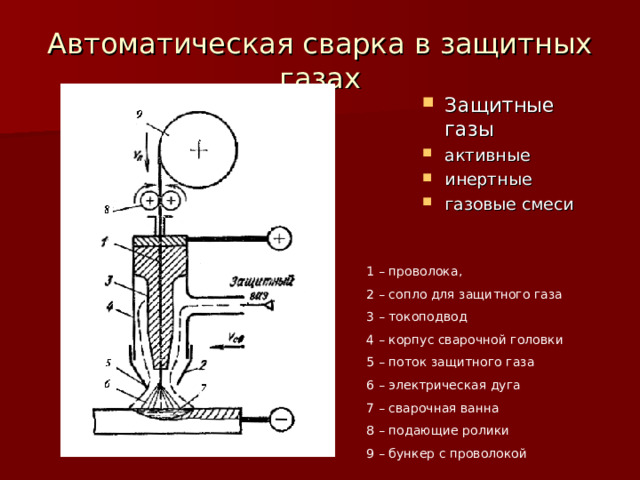

1 – проволока,

2 – сопло для защитного газа

3 – токоподвод

4 – корпус сварочной головки

5 – поток защитного газа

6 – электрическая дуга

7 – сварочная ванна

8 – подающие ролики

9 – бункер с проволокой

Оборудование для полуавтоматической дуговой сварки в защитных газах

Горелка для полуавтоматической сварки плавящимся электродом:

1 — мундштук; 2 — сменный наконечник; 3 — электродная проволока; 4 — сопло.

Электрошлаковая наплавка

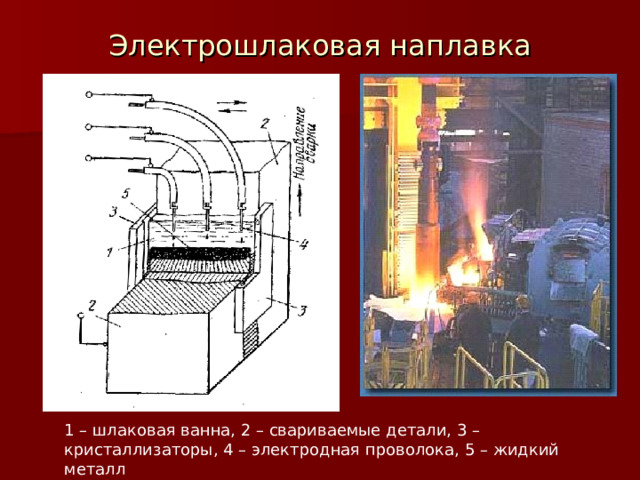

1 – шлаковая ванна, 2 – свариваемые детали, 3 – кристаллизаторы, 4 – электродная проволока, 5 – жидкий металл

Электрошлаковая сварка кольцевого шва

Газопламенная сварка

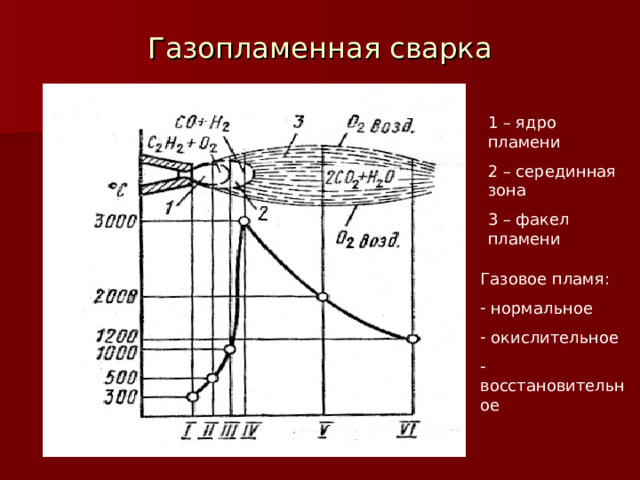

1 – ядро пламени

2 – серединная зона

3 – факел пламени

Газовое пламя:

• нормальное
• окислительное
• восстановительное

Термомеханические виды сварки Электроконтактная сварка

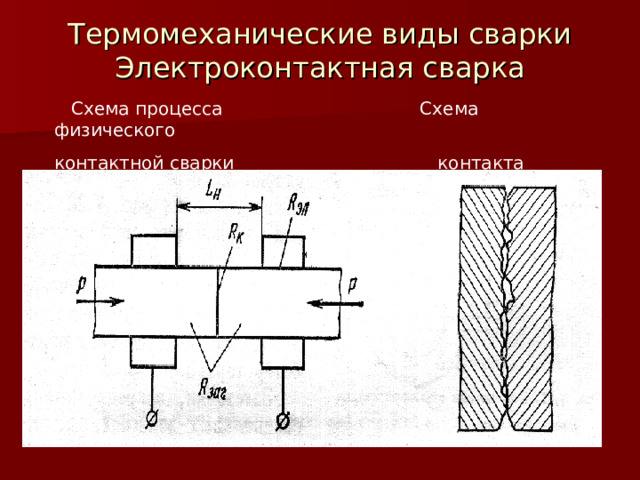

Схема процесса Схема физического

контактной сварки контакта деталей

Точечная контактная сварка

1 – кронштейн с прижимным электродом, 2 – детали, 3 – кронштейн с опорным электродом, 4 – трансформатор

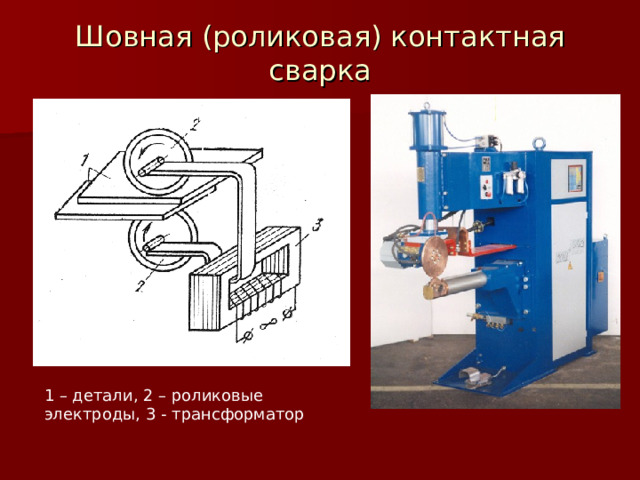

Шовная (роликовая) контактная сварка

1 – детали, 2 – роликовые электроды, 3 - трансформатор

Стыковая контактная сварка

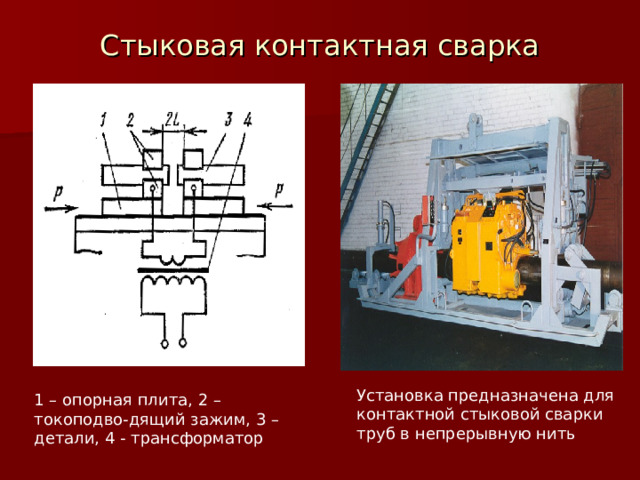

Установка предназначена для контактной стыковой сварки труб в непрерывную нить

1 – опорная плита, 2 – токоподво-дящий зажим, 3 – детали, 4 - трансформатор

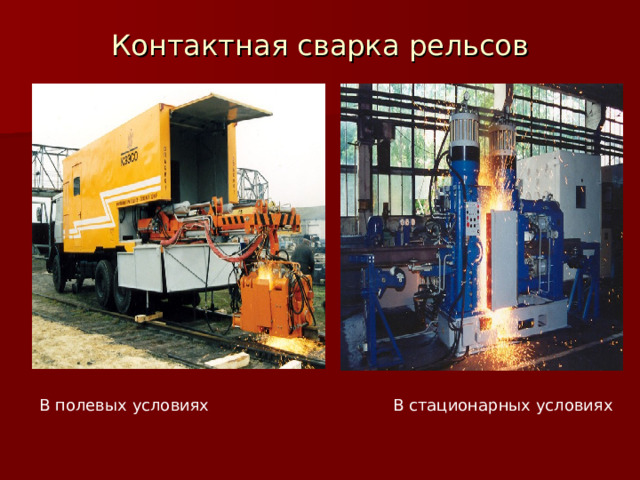

Контактная сварка рельсов

В полевых условиях В стационарных условиях
