Сызу 9 класс сызу

Тема: Деталирование

Тип урока:

комбинированный

Алмабек Аймолдир

19. 02. 2020г.

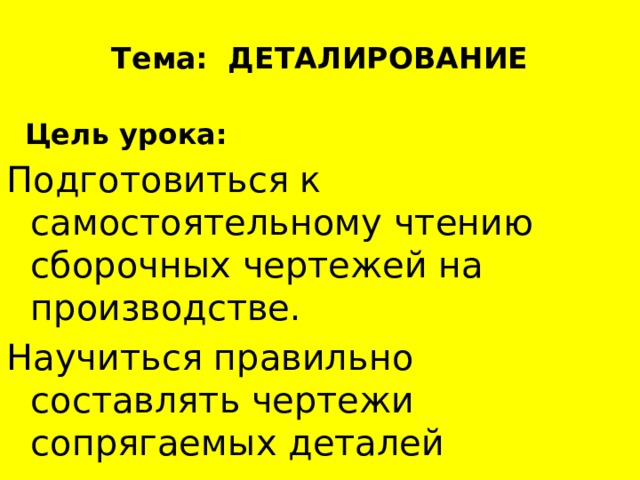

Тема: ДЕТАЛИРОВАНИЕ

Цель урока:

Подготовиться к самостоятельному чтению сборочных чертежей на производстве.

Научиться правильно составлять чертежи сопрягаемых деталей

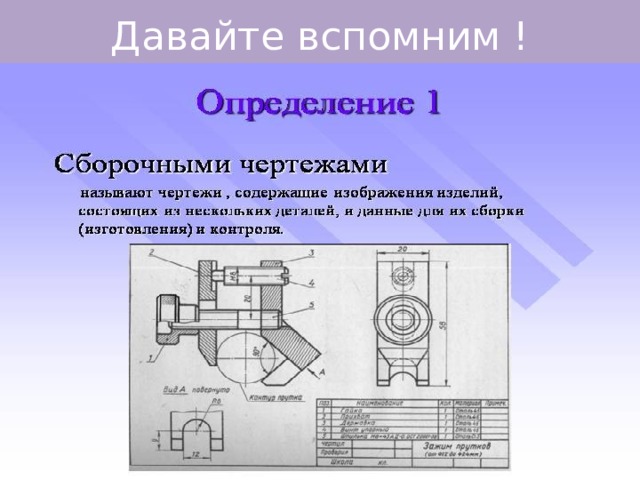

Давайте вспомним !

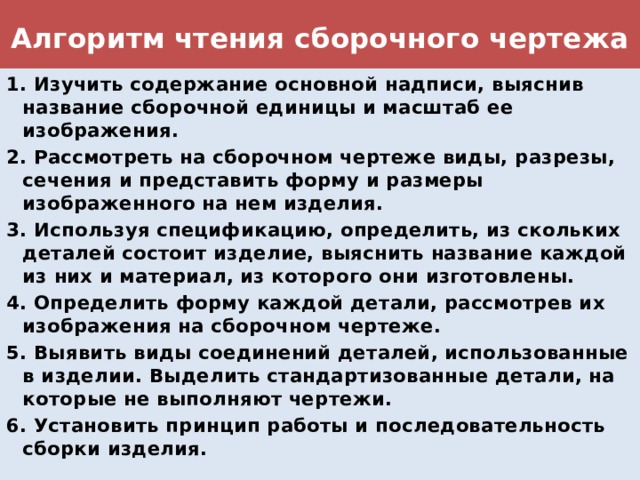

Алгоритм чтения сборочного чертежа

1. Изучить содержание основной надписи, выяснив название сборочной единицы и масштаб ее изображения.

2. Рассмотреть на сборочном чертеже виды, разрезы, сечения и представить форму и размеры изображенного на нем изделия.

3. Используя спецификацию, определить, из скольких деталей состоит изделие, выяснить название каждой из них и материал, из которого они изготовлены.

4. Определить форму каждой детали, рассмотрев их изображения на сборочном чертеже.

5. Выявить виды соединений деталей, использованные в изделии. Выделить стандартизованные детали, на которые не выполняют чертежи.

6. Установить принцип работы и последовательность сборки изделия.

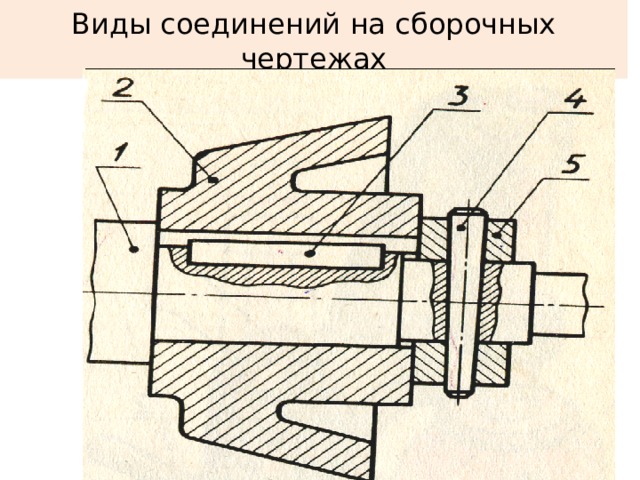

Виды соединений на сборочных чертежах

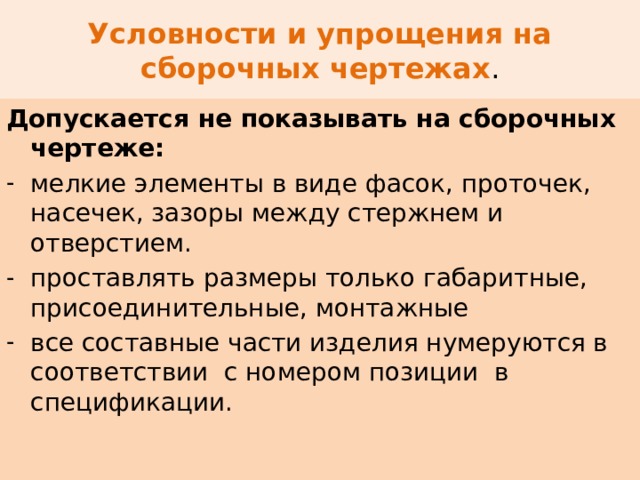

Условности и упрощения на сборочных чертежах .

Допускается не показывать на сборочных чертеже:

• мелкие элементы в виде фасок, проточек, насечек, зазоры между стержнем и отверстием.
• проставлять размеры только габаритные, присоединительные, монтажные
• все составные части изделия нумеруются в соответствии с номером позиции в спецификации.

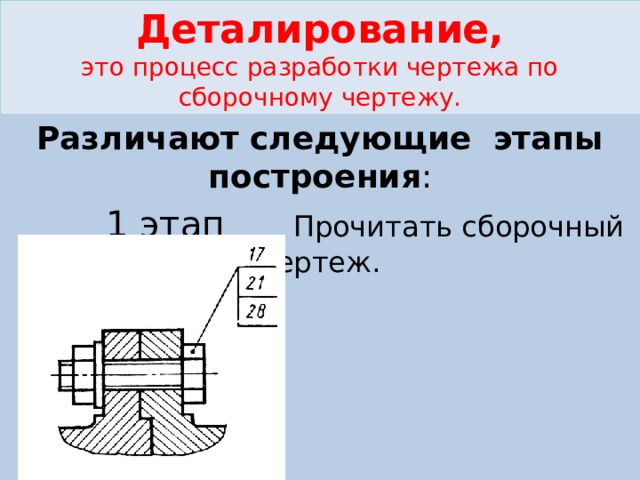

Деталирование, это процесс разработки чертежа по сборочному чертежу.

Различают следующие этапы построения :

1 этап Прочитать сборочный чертеж.

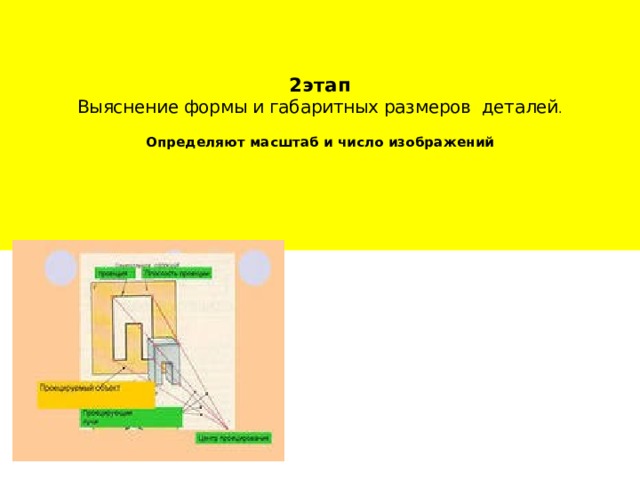

2этап Выяснение формы и габаритных размеров деталей . Определяют масштаб и число изображений

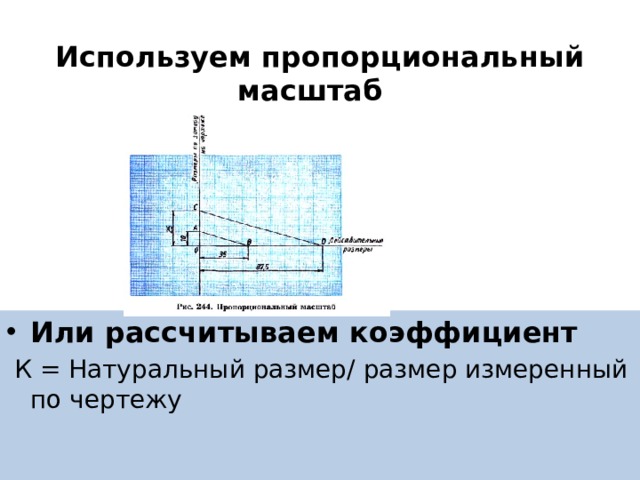

Используем пропорциональный масштаб

• Или рассчитываем коэффициент

К = Натуральный размер/ размер измеренный по чертежу

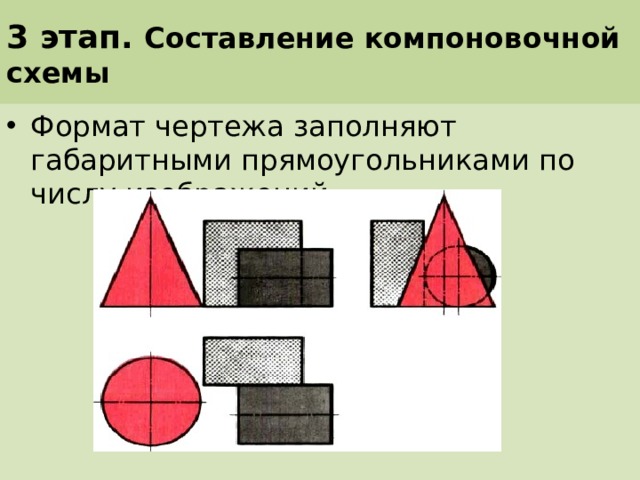

3 этап. Составление компоновочной схемы

• Формат чертежа заполняют габаритными прямоугольниками по числу изображений.

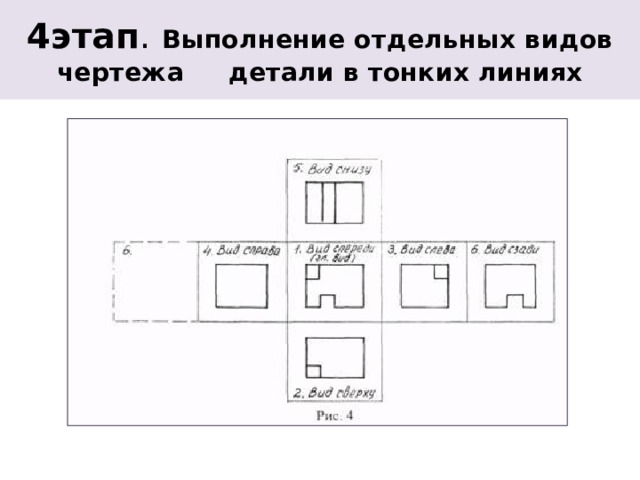

4этап . Выполнение отдельных видов чертежа детали в тонких линиях

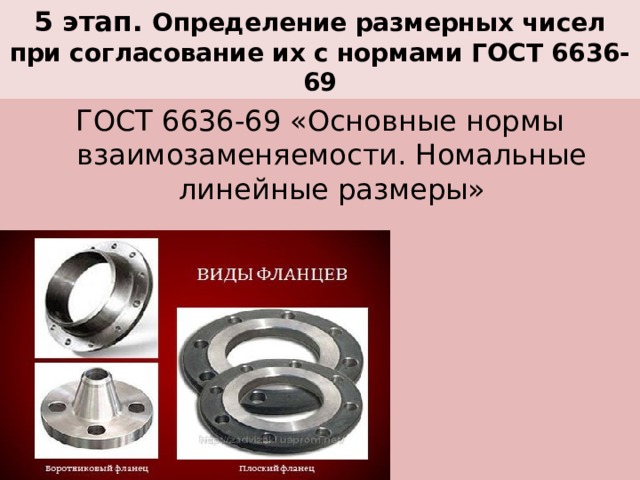

5 этап. Определение размерных чисел при согласование их с нормами ГОСТ 6636- 69

ГОСТ 6636-69 «Основные нормы взаимозаменяемости. Номальные линейные размеры»

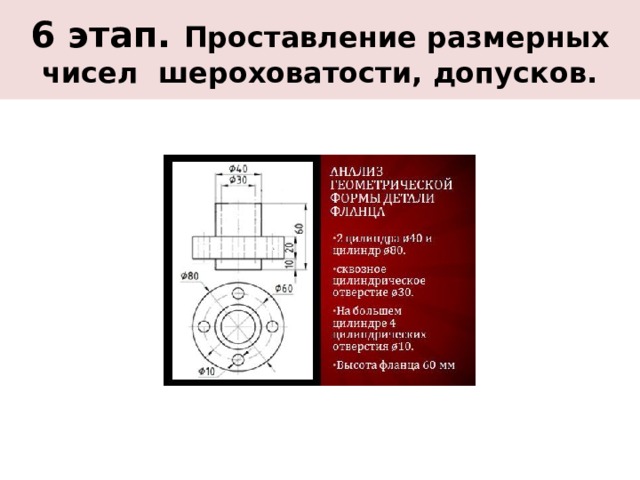

6 этап. Проставление размерных чисел шероховатости, допусков.

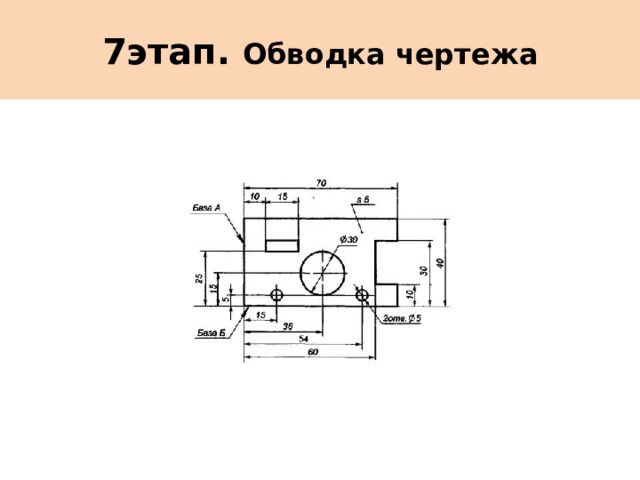

7этап. Обводка чертежа

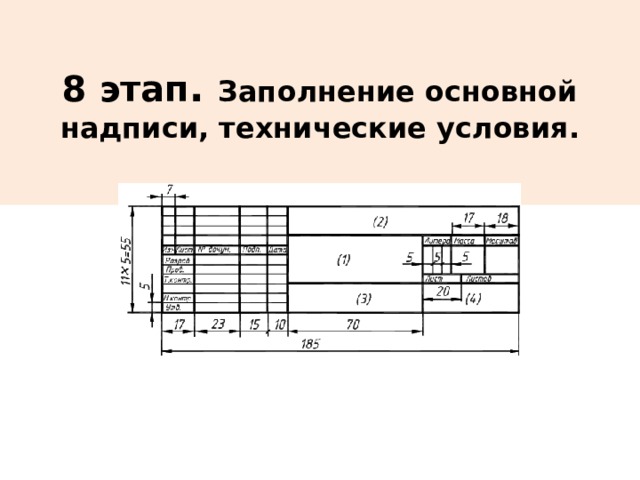

8 этап . Заполнение основной надписи, технические условия.

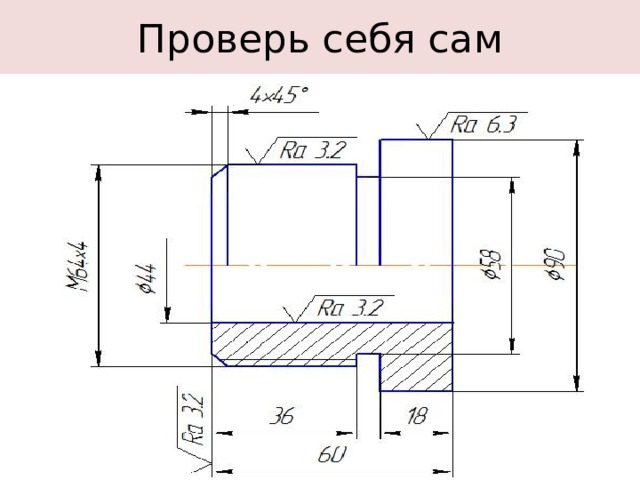

Проверь себя сам

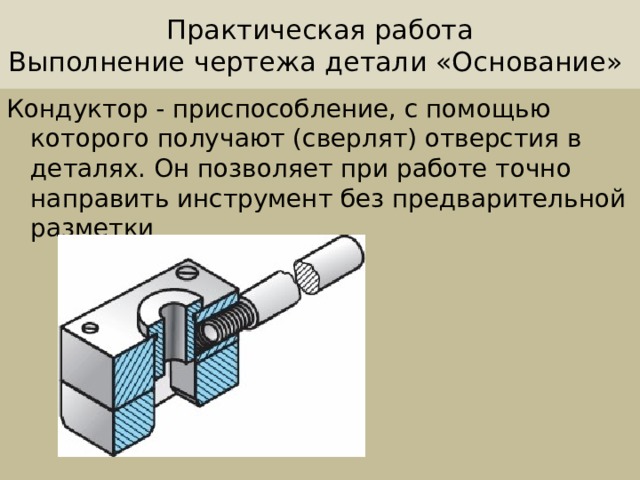

Практическая работа Выполнение чертежа детали «Основание»

Кондуктор - приспособление, с помощью которого получают (сверлят) отверстия в деталях. Он позволяет при работе точно направить инструмент без предварительной разметки

Задание для деталирования.

• Задание 1 уровня: деталь поз №3
• Задание 2 уровня: деталь поз №4
• Задание 3 уровня: деталь поз №1

Рисунок 9.8 стр.124

Домашнее задание

Повторить главу 9 стр.113 –117

Л.В.Васильева

Выполнить чертеж детали позиции №5

« основание»
