Табличные информационные модели

Табличные информационные модели

Структура и правила оформления таблицы

Для описания ряда объектов, обладающих одинаковыми наборами свойств, наиболее часто используются таблицы, состоящие из столбцов и строк.

Тебе хорошо известно табличное представление расписания уроков, в табличной форме представляются расписания движения автобусов, самолётов, поездов и многое другое.

Представленная в таблице информация наглядна, компактна и легко обозрима.

В таблице может содержаться информация о различных свойствах объектов, об объектах одного класса и разных классов, об отдельных объектах и группах объектов.

Правильно оформленная таблица имеет структуру:

Необходимо соблюдать следующие правила оформления таблиц.

1. Заголовок таблицы должен давать представление о содержащейся в ней информации.

2. Заголовки граф и строк должны быть краткими, не содержать лишних слов и, по возможности, сокращений.

3. В таблице должны быть указаны единицы измерения. Если они общие для всей таблицы, то указываются в заголовке таблицы (либо в скобках, либо через запятую после названия). Если единицы измерения различаются, то они указываются в заголовках строк или граф.

4. Желательно, чтобы все ячейки таблицы были заполнены. При необходимости в них заносят следующие условные обозначения:

• ? — данные неизвестны;

• × — данные невозможны;

• ↓ — данные должны быть взяты из вышележащей ячейки.

Для того, чтобы на основании информации, представленной в текстовой форме, составить табличную модель, необходимо:

1. Выделить в тексте имена объектов, имена свойств объектов и значения свойств объектов;

2. Уточнить структуру таблицы;

3. «Заселить» таблицу, перенеся в неё информацию из текста.

При выделении в тексте имен объектов, имен свойств и их значений удобно подчеркивать их разными линиями. Договоримся подчеркивать имена объектов прямой, имена свойств — двойной, а значения свойств — пунктирной линиями.

Условно все множество таблиц можно разделить на простые и сложные.

Простые таблицы

Таблица типа «объекты-свойства» (ОС)

Таблица типа «объекты-свойства» — это таблица, содержащая информацию о свойствах отдельных объектов, принадлежащих одному классу.

Общий вид таблиц типа ОС:

Количество строк в таблице зависит от количества имеющихся объектов, а количество столбцов количества рассматриваемых свойств.

В этой таблице приведена информация о некоторых древних русских городах, хранящих уникальные памятники нашей культуры и истории и образующих всемирно известное Золотое кольцо России. Эта информация отражена в заголовке таблицы.

В таблице представлены объекты: «Владимир», «Кострома», Переславль-Залесский» и «Гусь — Хрустальный», принадлежащие классу «город». Для каждого объекта приведены значения свойств «год основания», «основатель» и «достопримечательность», выраженные числами и словами.

В маленьких таблицах (из 3−4 строк) объекты можно перечислять в произвольном порядке. Если объектов в таблице много, то располагать их надо в некотором осмысленном порядке, согласно некоторому правилу. Например, в таблице 2.2 города могут быть перечислены в алфавитном порядке, по возрастанию или убыванию годов их основания.

Если в таблице типа ОС свойств больше, чем объектов, то её можно «повернуть набок»: строки превратить в графы, а графы — в строки.

Таблица типа «объекты - объекты - один»

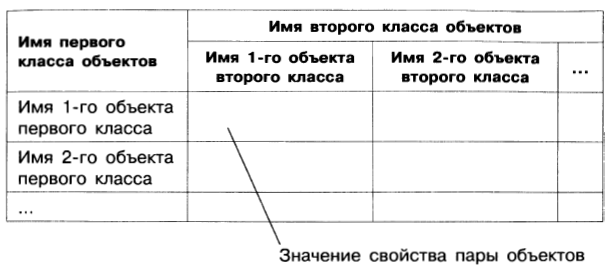

Таблица типа «объекты - объекты - один» — это таблица, содержащая информацию о некотором одном свойстве пар объектов, чаще всего принадлежащих разным классам.

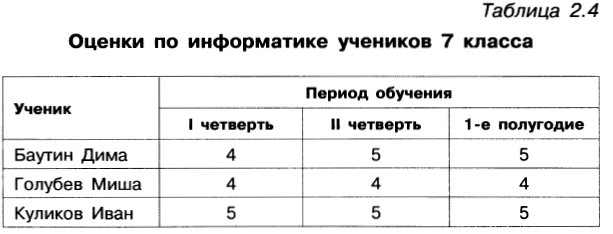

В этой таблице головка (верхний заголовок) имеет сложную (двухъярусную) структуру.

Таблица типа ООО может быть «повёрнута на бок» строки превращены в графы, а графы — в строки.

В таблице типа ООО фиксируется одно свойство пары объектов, поэтому в её ячейках всегда содержатся значения одного типа: или числа, или слова, или графические изображения.

Сложные таблицы

Таблица типа «объекты - объекты - несколько» (ООН)

Таблица типа «объекты - объекты - несколько» — это таблица, содержащая информацию о нескольких свойствах пар объектов, принадлежащих разным классам.

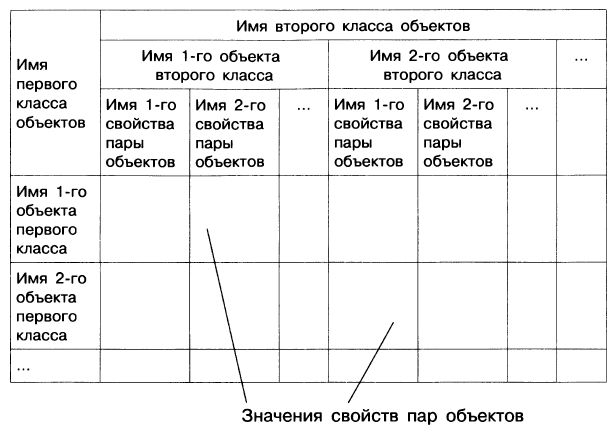

Общий вид таблиц типа ООН:

В этой таблице головка (верхний заголовок) имеет трехъярусную структуру.

В этом примере пары образуются из объектов, относящихся к классам «ученик» и «предмет». Свойствами здесь являются оценки, полученные учениками за разные периоды учебы.

Попробуем эту же информацию представить иначе. Образуем пары из объектов, принадлежащих классам «ученик» и «период обучения». Свойствами будем считать оценки, полученные учениками по предметам.

Таблица типа «объекты - свойства - объекты» (ОСО)

Таблица типа «объекты - свойства  объекты» — это таблица, содержащая информацию и о свойствах пар объектов, принадлежащих разным классам, и об одиночных свойствах объектов одного из классов.

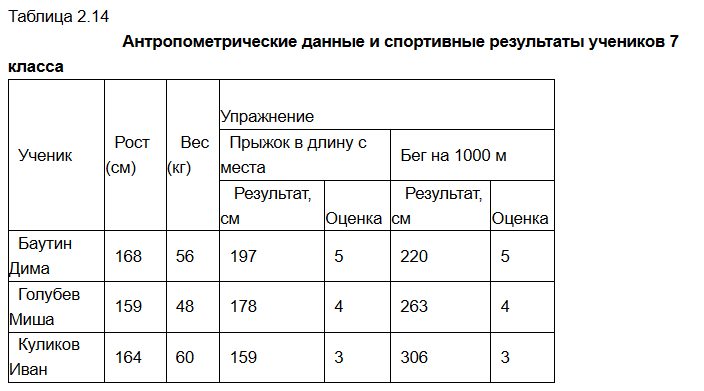

В этой таблице свойства «рост» и «вес» не являются парными, они относятся только к объектам класса «ученик». Свойства «результат» и «баллы» характеризуют пары объектов классов «ученик» и «упражнение».

В отличие от таблиц других типов, таблицы типа ОСО нельзя «повернуть набок», так как одиночные свойства объектов обязательно должны находиться в боковике.
