Технология изготовления горловин

ПЛАН УРОКА.

Тема урока: Технология изготовления горловин.

Цели урока:

• образовательная: изучение технологии изготовления горловин;

• развивающая: развитие элементов творческой деятельности ( интуиции, пространственного воображения, смекалки);

• воспитательная: воспитание стремления к повышению уровня знаний и практических навыков.

Оснащение урока: учебник, ноутбук, проектор (содержит презентацию).

Тип урока: комбинированный.

ХОД УРОКА

Проверка присутствующих на уроке и их готовность к уроку…………..1мин.

Отметка отсутствующих и наличие учебных принадлежностей.

Объяснение и запись темы и целей урока…………………………………..2мин.

Актуализация опорных знаний………………………………………………5мин.

1. Виды изделий, изготовляемых в корпусно-достроечном цехе?

2. Документация сборщика-достройщика?

3. Дайте определение понятию «технологический процесс».

4. Какой документ называют «технологическая карта»?

5. Рабочее место сборщика-достройщика.

Мотивация учебной деятельности…………………………………………..3мин.

Горловины судовые, как и ширмы относятся к изделиям, изготовляемым на слесарно-сборочном участке достроечного цеха. Технологический процесс производства любой конструкции имеет свои особенности, которые необходимо знать, понимать и использовать в практических целях.

Изучение нового материала…………………………………………………26мин.

Конспектирование и объяснение нового материала.

Закрепление полученных знаний……………………………………………5мин.

1. Что представляют собой горловины?

2. Из каких элементов состоит горловина?

3. Что размещено на крышке горловины?

4. С помощью чего сверлят отверстия?

5. Что устанавливается на горловине при общей сборке?

Подведение итогов урока……………………………………………………...2мин.

Оценивание наиболее активных студентов.

Домашнее задание……………………………………………………………...1мин.

Проработать изученный материала по конспекту и других, рекомендованных источников информации.

Технология изготовления горловин.

Горловины — круглые или овальные отверстия, размера, достаточного для пролезания человека (0,4—0,6 м), вырезанные в палубных настилках, переборках, настилке двойного дна и пр. Она служит для возможности осматривать отдельные изолированные помещения судна, производить их периодическую окраску и вентилирование. Каждая горловина обязательно должна быть снабжена водонепроницаемой крышкой и в обычное время закрыта наглухо.

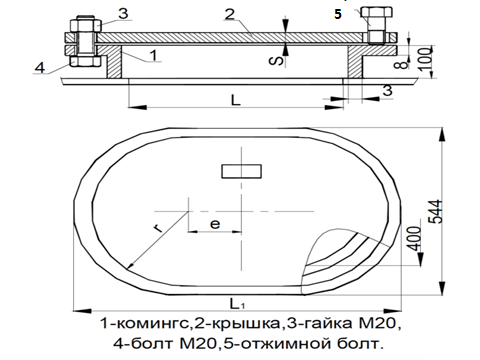

Горловина судовая стальная на шпильках состоит из обделки комингса (высокая закраина люка, служащая ограждением от воды) и крышки, закреплённой на обделку при помощи шпилек и гаек. На крышке размещены болты для отжатия крышки от обделки, ручка, обушки для навешивания замка и наварыш, на который устанавливают отличительную планку.

Горловины изготовляют по нормализованным типоразмерам. Чтобы обеспечить взаимозаменяемость обделок и крышек, их изготавливают по шаблонам и кондукторам.
При изготовлении партии горловин приварные детали (обушки, ручки, наварыши) выполняют способом штамповки. Заготовка обделки поступает в виде отштампованной детали.
Места установки на крышке приварных планок, ручки, наварыша и обушка для замка размечают по шаблону, приваривают их и зачищают сварные швы.
Отверстия под шпильки сверлят по кондуктору.

По шаблону изготавливают прокладку (паронит, картон или др.).

При общей сборке горловины устанавливают шпильки, гайки и отжимные болты. Затем горловины маркируют, грунтуют и сдают ОТК.

При изготовлении одиночной горловины заготовки вырезают с помощью газовой резки с последующей зачисткой и слесарной обработкой. Детали изготовляет слесарь-достройщик.
Отверстия сверлят по разметке или шаблону.

И т.д.
