Технології САПР

«Характеристика програмного забезпечення САПР технологій у швейному виробництві»

Підготувала

Вчитель Технології

Олександрівської ЗОШ І-ІІІ ступенів

Самсонова Я.О.

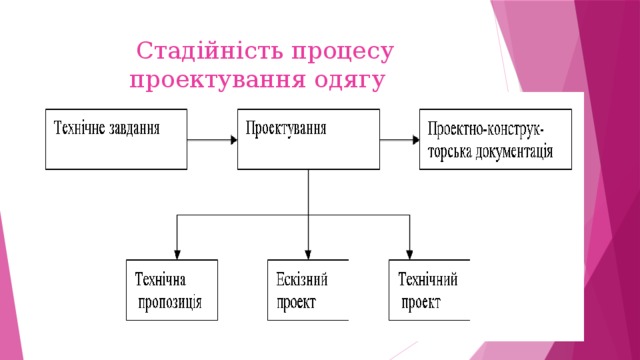

Стадійність процесу проектування одягу

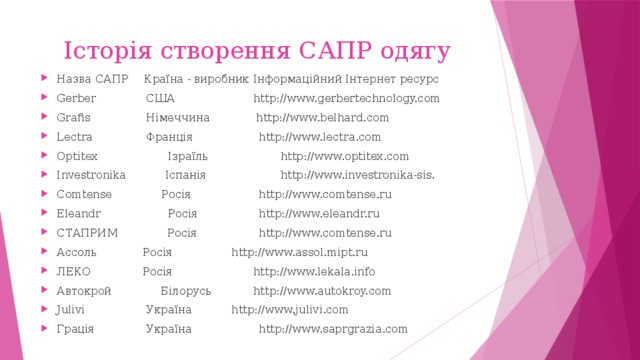

Історія створення САПР одягу

• Назва САПР Країна - виробник Інформаційний Інтернет ресурс
• Gerber США http://www.gerbertechnology.com
• Grafis Німеччина http://www.belhard.com
• Lectra Франція http://www.lectra.com
• Optitex Ізраїль http://www.optitex.com
• Investronika Іспанія http://www.investronika-sis.
• Comtense Росія http://www.comtense.ru
• Eleandr Росія http://www.eleandr.ru
• СТАПРИМ Росія http://www.comtense.ru
• Ассоль Росія http://www.assol.mipt.ru
• ЛЕКО Росія http://www.lekala.info
• Автокрой Білорусь http://www.autokroy.com
• Julivi Україна http://www.julivi.com
• Грація Україна http://www.saprgrazia.com

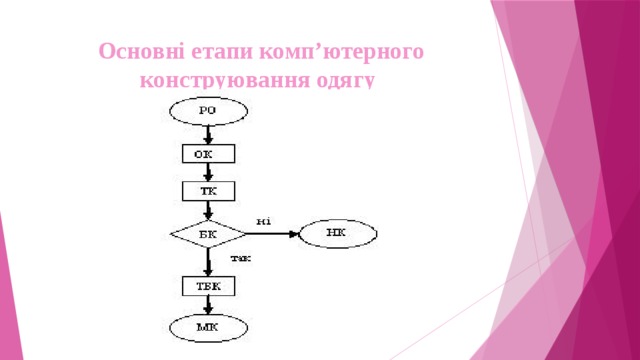

Основні етапи комп’ютерного конструювання одягу

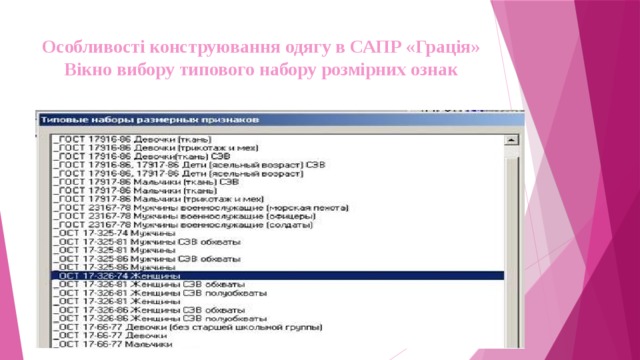

Особливості конструювання одягу в САПР «Грація» Вікно вибору типового набору розмірних ознак

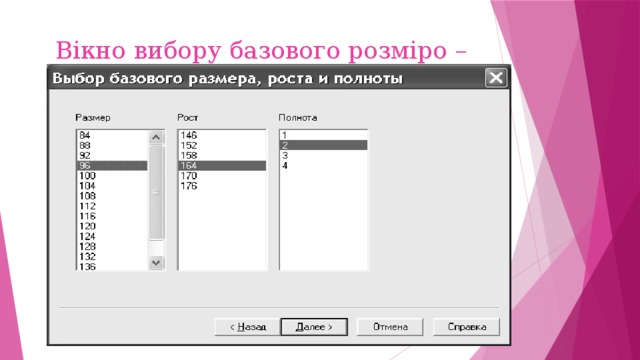

Вікно вибору базового розміро – зросту

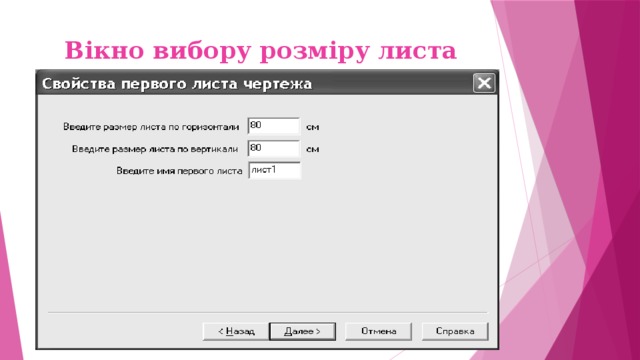

Вікно вибору розміру листа

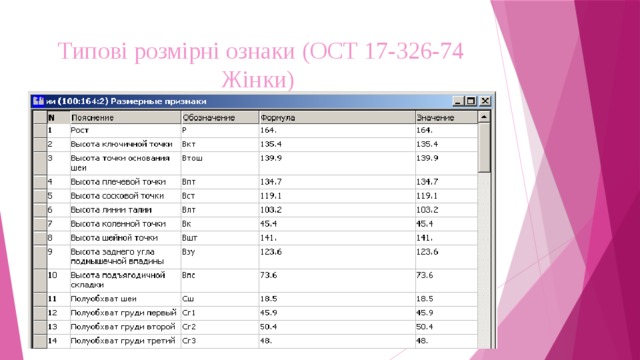

Типові розмірні ознаки (ОСТ 17-326-74 Жінки)

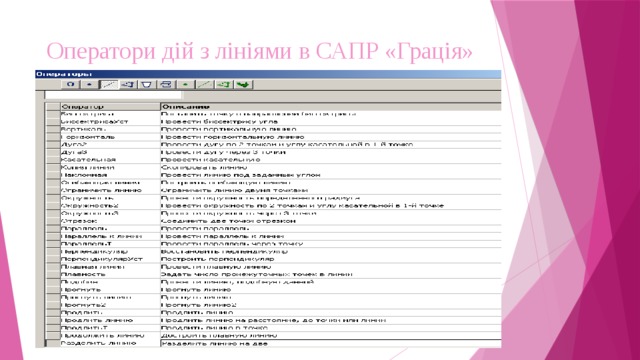

Оператори дій з лініями в САПР «Грація»

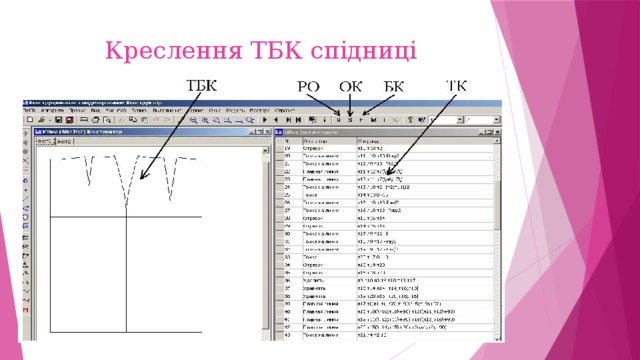

Креслення ТБК спідниці

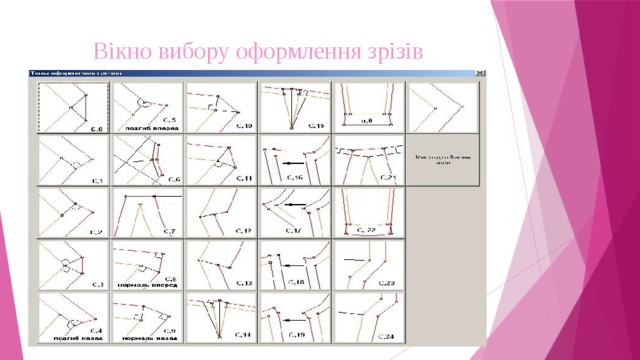

Вікно вибору оформлення зрізів

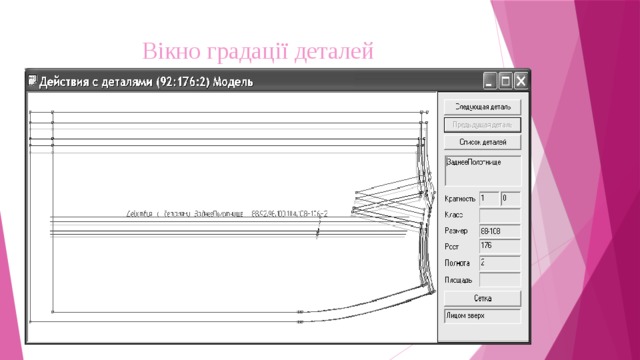

Вікно градації деталей

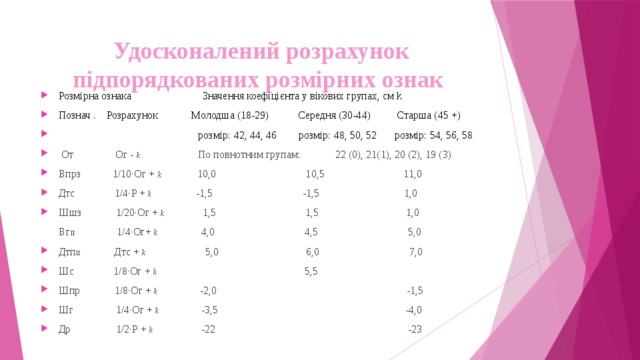

Удосконалений розрахунок підпорядкованих розмірних ознак

• Розмірна ознака Значення коефіцієнта у вікових групах, см k
• Познач . Розрахунок Молодша (18-29) Середня (30-44) Старша (45 +)
• розмір: 42, 44, 46 розмір: 48, 50, 52 розмір: 54, 56, 58
• От Ог - k По повнотним групам: 22 (0), 21(1), 20 (2), 19 (3)
• Впрз 1/10·Ог + k 10,0 10,5 11,0
• Дтс 1/4·Р + k -1,5 -1,5 1,0
• Шшз 1/20·Ог + k 1,5 1,5 1,0

Вг ІІ 1/4·Ог+ k 4,0 4,5 5,0

• Дтп ІІ Дтс + k 5,0 6,0 7,0
• Шс 1/8·Ог + k 5,5
• Шпр 1/8·Ог + k -2,0 -1,5
• Шг 1/4·Ог + k -3,5 -4,0
• Др 1/2·Р + k -22 -23

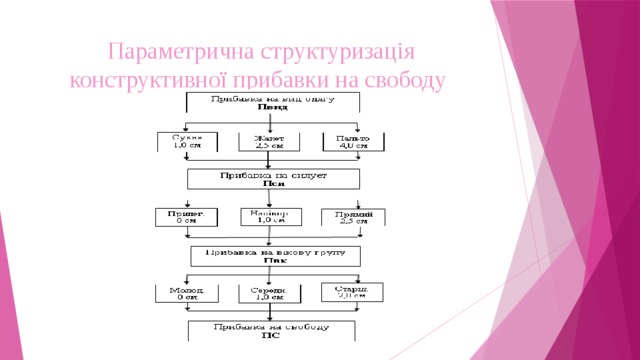

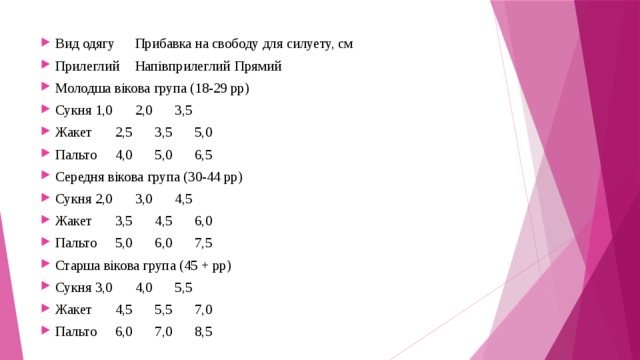

Параметрична структуризація конструктивної прибавки на свободу

• Вид одягу Прибавка на свободу для силуету, см
• Прилеглий Напівприлеглий Прямий
• Молодша вікова група (18-29 рр)
• Сукня 1,0 2,0 3,5
• Жакет 2,5 3,5 5,0
• Пальто 4,0 5,0 6,5
• Середня вікова група (30-44 рр)
• Сукня 2,0 3,0 4,5
• Жакет 3,5 4,5 6,0
• Пальто 5,0 6,0 7,5
• Старша вікова група (45 + рр)
• Сукня 3,0 4,0 5,5
• Жакет 4,5 5,5 7,0
• Пальто 6,0 7,0 8,5

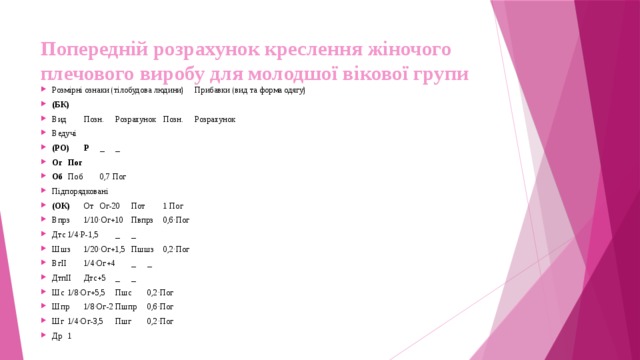

Попередній розрахунок креслення жіночого плечового виробу для молодшої вікової групи

• Розмірні ознаки (тілобудова людини) Прибавки (вид та форма одягу)
• (БК)
• Вид Позн. Розрахунок Позн. Розрахунок
• Ведучі
• (РО) Р _ _
• Ог Пог
• Об Поб 0,7 Пог
• Підпорядковані
• (ОК) От Ог-20 Пот 1 Пог
• Впрз 1/10·Ог+10 Пвпрз 0,6·Пог
• Дтс 1/4·Р-1,5 _ _
• Шшз 1/20·Ог+1,5 Пшшз 0,2·Пог
• ВгІІ 1/4·Ог+4 _ _
• ДтпІІ Дтс+5 _ _
• Шс 1/8·Ог+5,5 Пшс 0,2·Пог
• Шпр 1/8·Ог-2 Пшпр 0,6·Пог
• Шг 1/4·Ог-3,5 Пшг 0,2·Пог
• Др 1

Креслення НК жіночого плечового одягу в САПР «Грація»

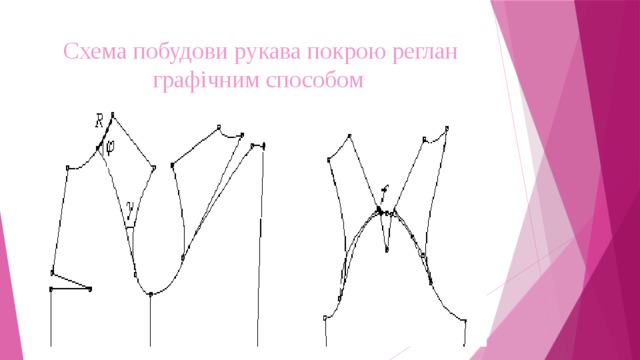

Схема побудови рукава покрою реглан графічним способом

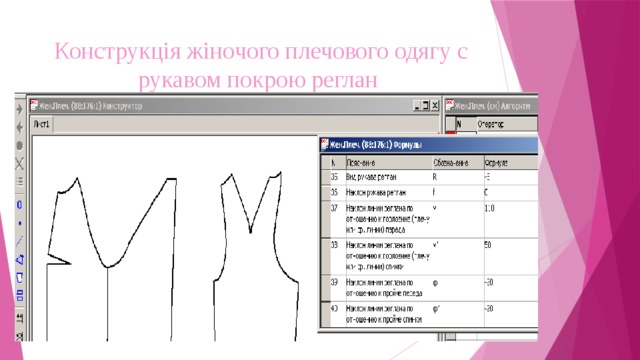

Конструкція жіночого плечового одягу с рукавом покрою реглан

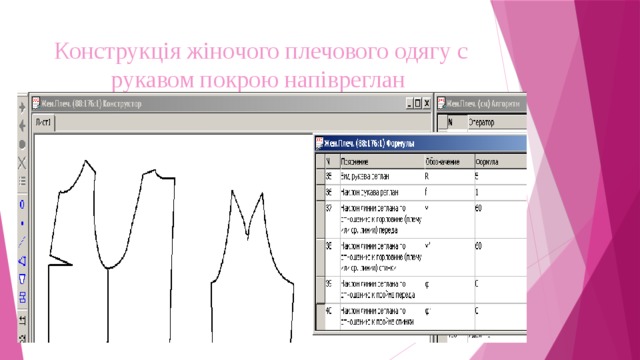

Конструкція жіночого плечового одягу с рукавом покрою напівреглан

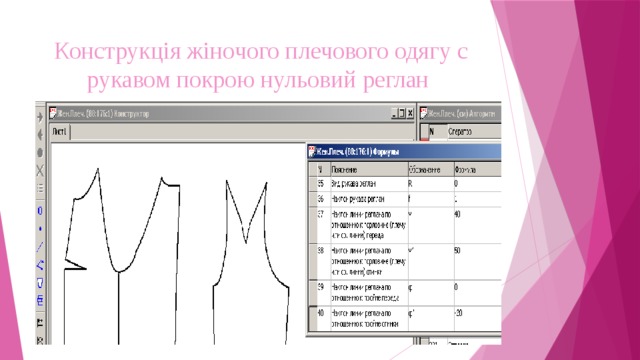

Конструкція жіночого плечового одягу с рукавом покрою нульовий реглан

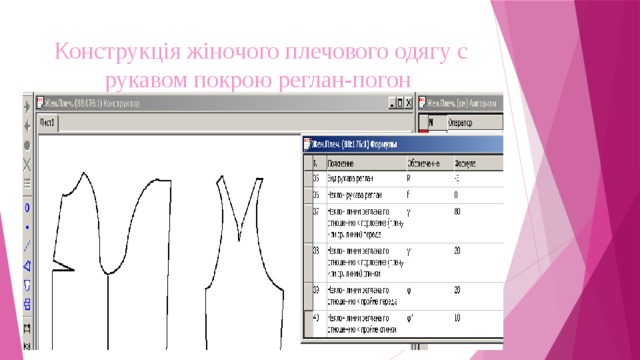

Конструкція жіночого плечового одягу с рукавом покрою реглан-погон

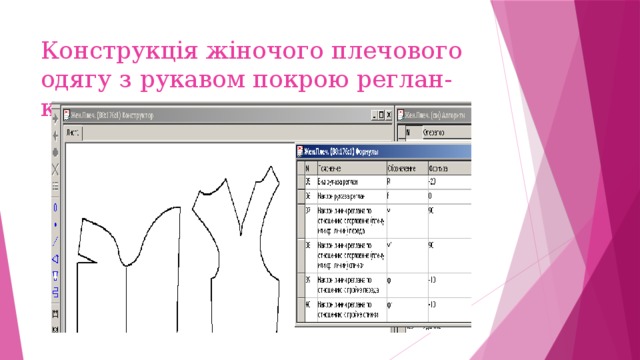

Конструкція жіночого плечового одягу з рукавом покрою реглан-кокетка

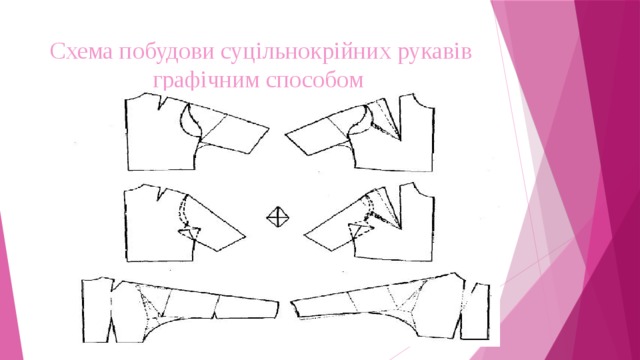

Схема побудови суцільнокрійних рукавів графічним способом

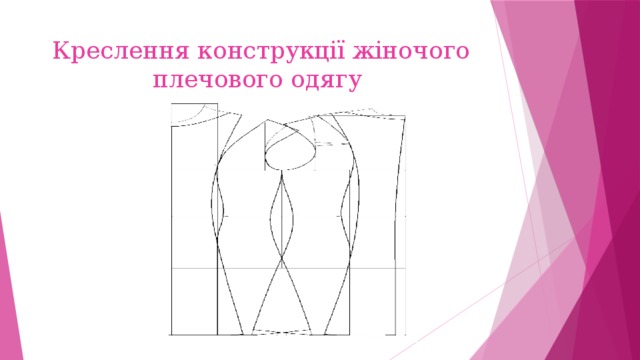

Креслення конструкції жіночого плечового одягу

Креслення конструкції дитячого плечового одягу

ЛІТЕРАТУРА

• 1. Сушан А.Т. Інженерне проектування швейних виробів. -К.: Арістей, 2005. – 172с.
• 2. Коблякова Е.В. Конструирование одежды с элементами САПР: Учеб. для вузов / Е.В. Коблякова, Г.С. Ивлева, В.Е. Романов и др. -4-е изд., перераб. и доп. - М.: Легпромбытиздат, 1988. - 464 с.
• 3. Становление и развитие САПР «Грация» // Легпромбизнес Директор. – 2013. - № 9. - С. 2-4.
• 4. Колосніченко М.В., Щербань В.Ю., Процик К.Л. Комп’ютерне проектування одягу: Навчальний посібник. – К.: “Освіта України”, 2010. – 236 с.
• 5. Славінська А.Л. Методи типового проектування одягу: Навчальний посібник - Хмельницький: ХНУ, 2007. -159 с.
• 6. Мюллер «по-украински» // Ателье. -2013. – №2. -С. 24-26.
• 7. Шершнева Л.П., Ларькина Л.В. Конструирование одежды: Теория и практика: Учебное пособие. – М.: ФОРУМ: ИНФРА-М, 2006. – 288 с.
• 8. Процик, К.Л. Розробка технології проектування базових конструкцій одягу похідних покроїв на основі принципів трансформації: дис. …канд.техн.наук: 05.19.04. – К., 2004. – 158 с.
• 9. Залкінд В. В. Підвищення рівня професійної освіти за профілем “Дизайн” в умовах існування індустрії моди / В. В. Залкінд, О. І. Косенко // Проблеми інженерно – педагогічної освіти. – 2010. – № 28–29. – С. 44–47.
• 10. Залкінд В. В. Інформаційні технології як засіб художньої комунікації при проектуванні одягу / В. В. Залкінд, О. І. Косенко // Східно-Європейський журнал передових технологій. – 2012. -№6/2. – С.46–48.
