Тест по теме геометрические черчение
Категория:
Всем учителям
02.06.2019 22:01
Просмотр содержимого документа
«Тест по теме геометрические черчение»
ТЕСТ № 3
КОМПЛЕКТ ЗАДАНИЙ ДЛЯ тестирования
Раздел 3. МАШИНОСТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ
Тема 3.1. Изображения - виды, разрезы, сечения
Условия выполнения задания
Задания выполняются на листочках, куда студенты вводят свои ответы; время выполнения 15 минут.
Инструкция для студентов
1. Последовательность и условия выполнения задания:
вспомнить пройденный материал;
ответить на вопросы. Чтобы ответить на вопросы, приведенные в тесте, нужно предварительно изучить ГОСТ 2.101-68, ГОСТ 2.102-68, ГОСТ 2.305-68.
2. Максимальное время выполнения задания: 15 мин
3. Перечень раздаточных и дополнительных материалов: бланки вопросов.
Оборудование и оснащение
Бланки вопросов и ответов.
| № | Вопросы | Ответы |
| 1. | Изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций, называется… | 1. Деталью 2. Сборочной единицей 3. Комплексом 4. Комплектом |
| 2. | Изделие, составные части которого соединены между собой на предприятии-изготовителе, называется …
| 1. Сборочной единицей 2. Деталью 3. Комплексом 4. Комплектом |
| 3. | Изображение видимой части поверхности предмета, обращенной к наблюдателю, называют… | 1. Сечением 2. Разрезом 3. Видом |
| 4. | Разрез, служащий для выяснения устройства предмета лишь в отдельном ограниченном месте, называют… | 1. Простым 2. Сложным 3. Ломанным 4. Местным |
| 5. | Какое изображение детали (предмета) проецируется на фронтальную плоскость проекций?
| 1. Главный вид 2. Выносной элемент 3. Вид слева 4. Вид сверху |
| 6. | Какое изображение детали (предмета) проецируется на горизонтальную плоскость проекций?
| 1. Главный вид 2. Выносной элемент 3. Вид слева 4. Вид сверху |
| 7. | Изображение отдельного ограниченного места поверхности предмета, называется… | 1. Местным разрезом 2. Видом слева 3. Видом сверху 4. Местным видом |
| 8. | Изображение предмета (детали), которое получается непосредственно в секущей плоскости, называется… | 1. Сечением 2. Местным разрезом 3. Видом слева 4. Разрезом |
| 9. | Сечения, которые располагаются вне изображенного предмета, называются… | 1. Наложенными 2. Вынесенными 3. Продольными |

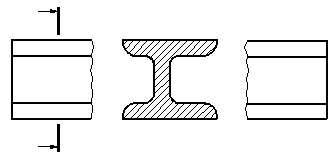

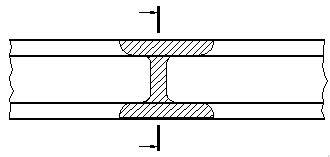

| 10. | Какое сечение изображено на рисунке 1? 1 2
|
|
| 11. | Сечения, которые совмещаются с соответствующим видом предмета, называются …
|
|
| 12. | Определите правильно выполненное сечение | 1. 3. |
| 13. | Какое изображение на чертеже называют « главным видом»? | 1. Вид сверху 2. Вид спереди 3. Вид слева 4. Вид справа |

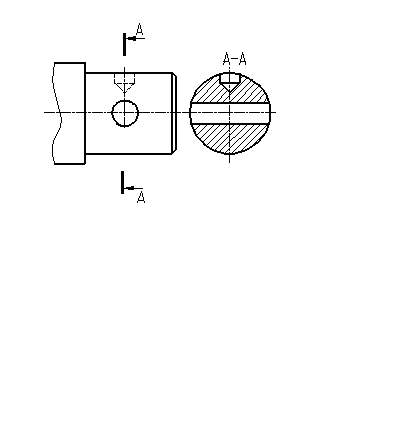

| 14. | Правильно построен разрез А-А?
| 1. Нет 2. Да |

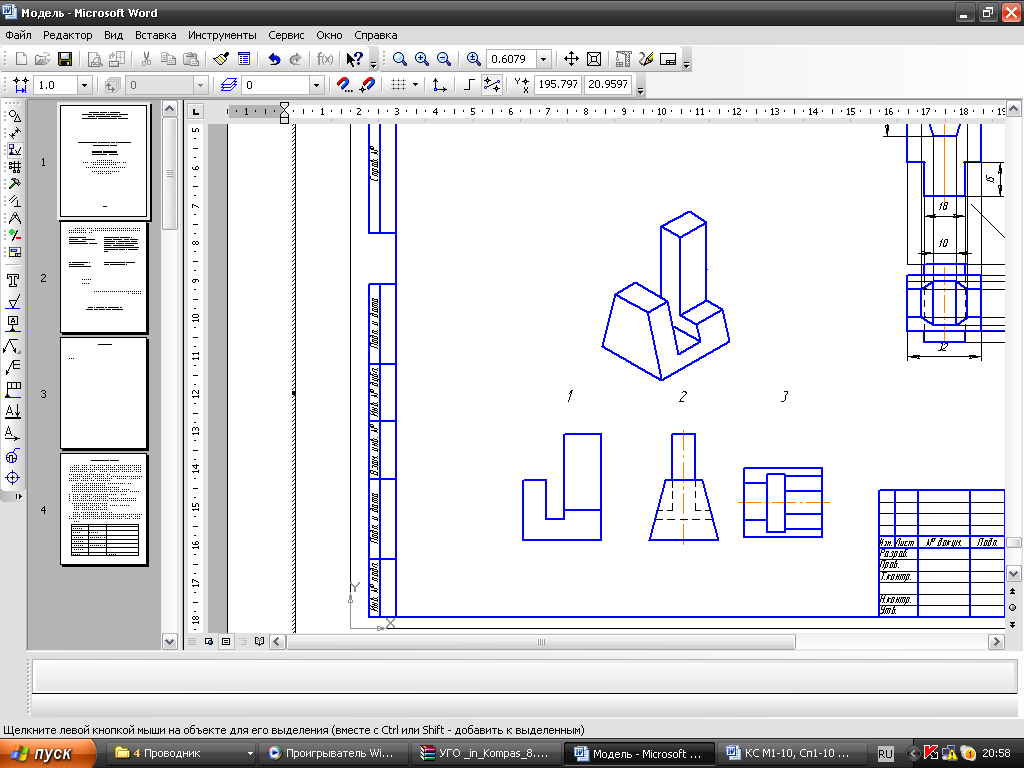

| 15. | На каком чертеже изображен главный вид модели?
| 1. 2. 3.
|
| 16. | Сколько изображений требуется для детали, показанной на рисунке, при выполнении рабочего чертежа?
|
|
| 17. | Какой из размеров нанесен на чертеже правильно?
| 1. 50 2. 46 3. 10 |
2.
Пакет преподавателя
| № задания | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| правильный ответ | 1 | 1 | 3 | 4 | 1 | 4 | 4 | 1 | 2 | 2 | 3 | 3 | 2 | 1 | 1 | 3 | 2, 3 |
