Тест по теме геометрические черчение

№

Вопросы

Ответы

1.

Какое назначение имеет сплошная волнистая линия, обозначенная на чертеже цифрой 1?

1. Линия сечений

2. Размерная линия

3. Линия разграничения вида и разреза

2.

Как называется линия, обозначенная на чертеже цифрой 2?

1. Штриховая

2. Штрихпунктирная утолщенная

3. Штрихпунктирная тонкая

3.

Какое назначение имеет сплошная основная линия, обозначенная на чертеже цифрой 3?

1. Линия видимого контура

2. Размерная линия

3. Выносная линия

4.

Как называется линия, обозначенная на чертеже цифрой 4?

1. Линия видимого контура

2. Размерная линия

3. Выносная линия

5.

Как называется линия, обозначенная на чертеже цифрой 5?

1. Штриховая

2. Штрихпунктирная утолщенная

3. Штрихпунктирная тонкая

6.

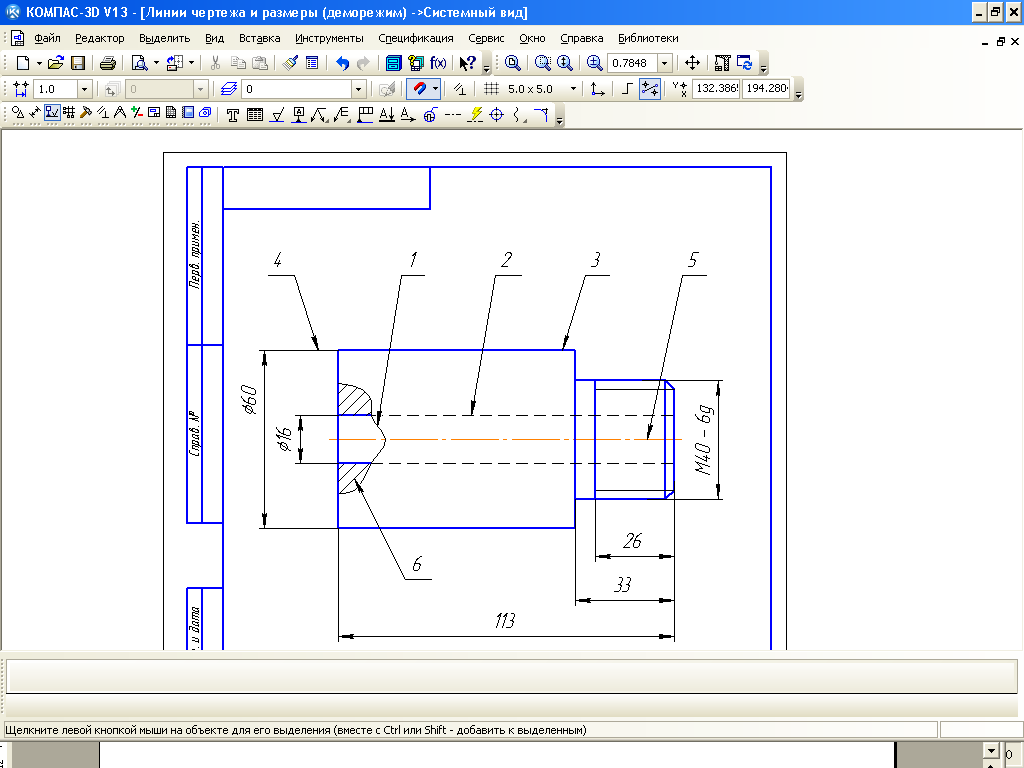

Какое назначение имеет линия, обозначенная на рисунке 1 цифрой 6?

1. Линия разграничения вида и разреза

2. Линия штриховки

3. Линия сечений

7.

Зависит ли величина наносимых размеров от величины масштаба?

1. Да

2. Нет

8.

Каким образом предпочтительно

наносить размерные линии?

1. Внутри контура изображения

2. Вне контура изображения

9.

Какой длины следует наносить штрихи линии 2? (рисунок 1)

1. 2 – 8

2. 5 – 30

3. 8 – 20

10.

Какую длину имеют штрихи штрихпунктирной линии 5? (рисунок 1)

1. 2 – 8

2. 5 – 30

3. 8 – 20

11.

Какие размеры имеет формат А4?

1. 210х297

2. 420х594

3. 297х420

12.

Что обозначает знак S на изображении детали?

1. Наличие резьбы

2. Толщина детали

3. Обозначает поверхность, подлежащую покрытию

13.

Какое расположение формата А4 правильное?

14.

Что означает знак □ перед размерным числом?

1. В основании окружность

2. В основании квадрат

3. В основании прямоугольник

15.

Какой из указанных масштабов является масштабом уменьшения?

1. М 1:2.

2. М 2:1

16.

На каком формате основная надпись размещается только

вдоль короткой стороны?

1. А 2

2. А 3

3. А 4

17.

Что является основанием для

определения величины изображенного изделия?

1. Масштаб

2. Размерные линии

3. Размерные числа

18.

В каких единицах обозначают

линейные размеры на чертеже?

1. см

2. мм

19.

На каком чертеже правильно проведены центровые линии?

20.

На каком рисунке размер диаметра окружности нанесен правильно?

1 2 3

21.

Что означает знак ∅ перед размерным числом?

1. В основании окружность

2. В основании квадрат

3. В основании прямоугольник

22.

Какие размеры имеет формат А3?

1. 210х297

2. 420х594

3. 297х420

№ задания

1

2

3

4

5

6

7

8

9

10

11

правильный ответ

2

1

2

2

2

2

1

3

2

1

1

№ задания

12

13

14

15

16

17

18

19

20

21

22

правильный ответ

1

3

3

2

3

2

1

3

1

1

3
