Тест по теме «Логические элементы»

Тест по теме «Логические элементы»

ФИО:_____________________ Группа:____________________

1. Дополните определение, вставив пропущенные слова:

Логические элементы - это устройства, предназначенные для ... информации в ... форме.

2. Выберите верный вариант, обведите букву верного варианта:

а) В логическом элементе "НЕ" не используют транзистор.

b) В логическом элементе "НЕ" используют транзистор.

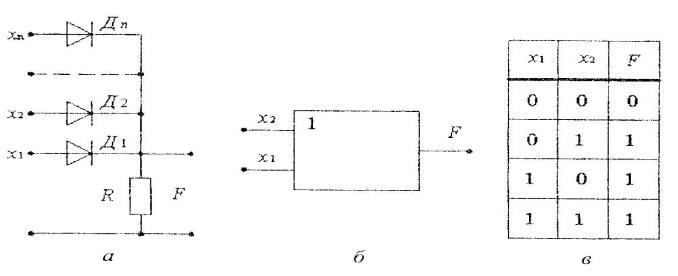

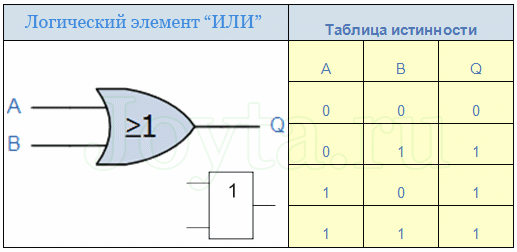

3. Выберите букву на рисунке, которой обозначен логический элемент «ИЛИ»:

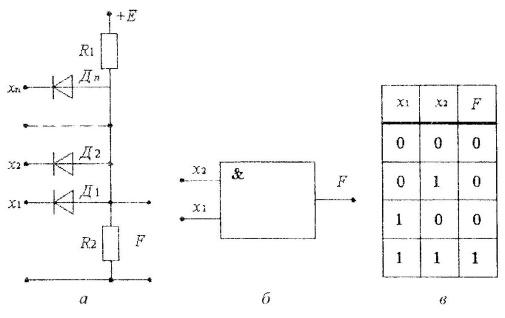

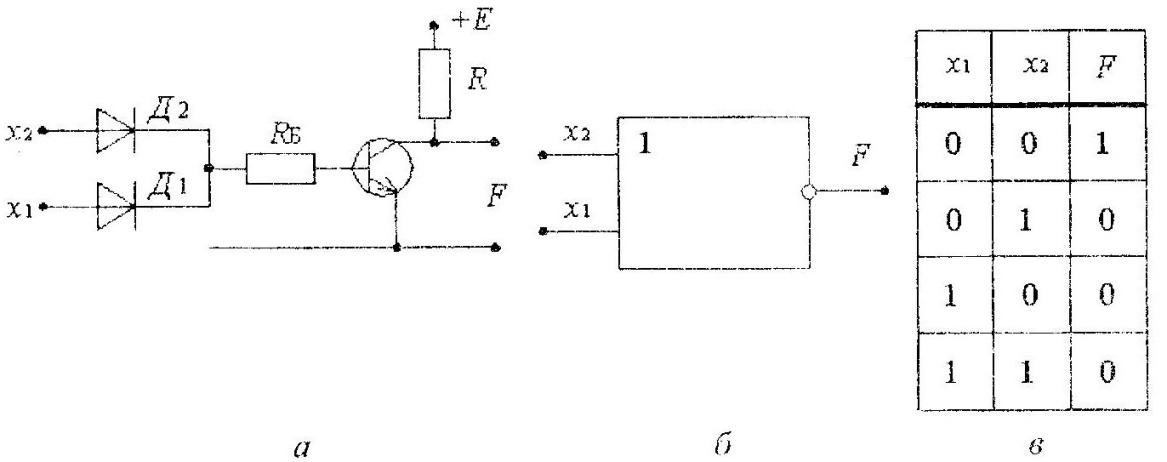

4. Определите, на каком рисунке изображена схема логического элемента «И»:

Рис. 1 Рис. 2

5. Какие логические элементы являются комбинированными?

____________________________________________________________________________________________________________________________________

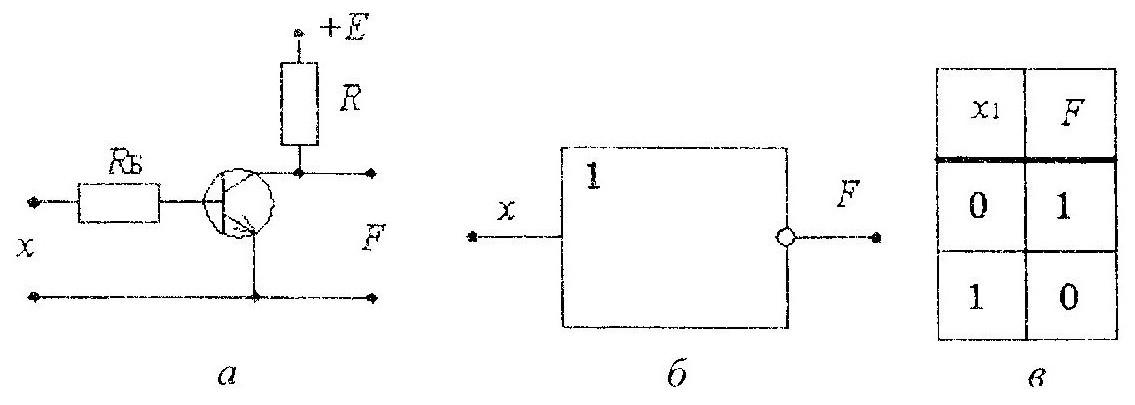

6. Выберите таблицу истинности для логического элемента «НЕ»:

Рис. 1 Рис. 2

7.  Выберите слова, которые необходимо вставить в высказывание, запишите последовательность букв, обозначающих слова (грамматическая форма может не совпадать):

В таблице истинности отображаются сигналы на … логических … при всех возможных комбинациях … на их …. .

a. вход

b. выход

c. сигнал

d. элемент

Ответ (например, abcd): __________________

8. Верно ли, что в высказывании «Если хотя – бы к одному из входов будет сигнал равный нулю, то через диод будет протекать ток» говорится о логическом элементе «И»?

a. верно

b. неверно

9. Верно ли, что на рисунке изображена микросхема, содержащая логический элемент «НЕ»:

a. верно

b. неверно

10. Вставьте слова, пропущенные в высказывании:

Физически логические элементы могут быть выполнены (1) … , (2) … (на электромагнитных реле), (3) … (в частности, на диодах или транзисторах), пневматическими, (4) … , (5) … и другими.

(1) __________________

(2) __________________

(3) __________________

(4) __________________

(5) __________________

Ключ:

1. Логические элементы - это устройства, предназначенные для обработки информации в цифровой форме.

2. b

3. а

4. Рис. 2

5. Логический элемент «ИЛИ-НЕ», логический элемент «И-НЕ».

6. Рис. 1

7. bdca

8. a

9. b

10. (1) механическими, (2) электромеханическими, (3) электронными (4) гидравлическими, (5) оптическими.

За верные ответы в заданиях №№ 1–6, 8–9 начисляется по одному баллу соответственно; за полный ответ в заданиях №7 и №10 по 2 балла, если допущена одна-две ошибки – 1 балл, более двух ошибок – 0 баллов.

Максимальное количество баллов: 12.

Предлагаемая система оценивания: 12 баллов – «Отлично», 9–11 баллов – «Хорошо», 6–8 баллов – «Удовлетворительно», менее 7 баллов – «Неудовлетворительно».
