Тесты по дисциплине Инженерная графика

ТЕСТЫ

Техника и принципы нанесения размеров согласно ГОСТ 2.307-68.

1. В каких единицах измерения указываются линейные и угловые размеры на чертежах?

а)    В сотых долях метра и градусах;

б)    В микронах и секундах;

в)    В метрах, минутах и секундах;

г)    В дюймах, градусах и минутах;

д)    В миллиметрах, градусах минутах и секундах.

2. Необходимо ли избегать пересечения размерных линий?

а). да;

б). нет;

в) по желанию.

3. На каком расстоянии от контура рекомендуется проводить размерные линии?

а) не менее 10 мм;

б) от 7 до 10 мм;

в) от 6 до 10 мм;

г) от 1 до 5 мм;

д) не более 15 мм.

4.  Где по отношению к размерной линии располагают размерное число:

а) на размерной линии;

б) над размерной линией;

в) в разрыве размерной линии;

г) под размерной линией;

д) над размерной линией, с указанием единиц измерения

5. При нанесении размеров на чертеже первыми начинают наносить:

а) наибольшие размеры;

б) наименьшие размеры;

в) габаритные размеры;

г) угловые размеры;

д) вертикальные размеры.

6. На каком чертеже уклон прямой обозначен правильно?

7.  Какие размеры проставляются при выполнении чертежа в масштабе, отличном от 1:1:
а) размеры должны быть увеличены в соответствии с масштабом;
б) размеры должны быть уменьшены в соответствии с масштабом;
в) независимо от масштаба изображения ставятся реальные размеры изделия.

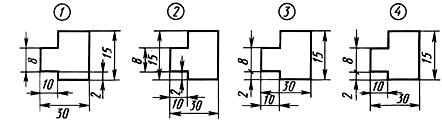

8 .На каком чертеже правильно выполнены размеры?

9. Как проводят размерную линию для указания размера отрезка?

а) совпадающую с данным отрезком;

б)  параллельно отрезку;

в) под углом к отрезку.

10. Зависит ли количество размеров на чертеже детали от способа нанесения размеров?

а) да;

б) нет;

11.На каком чертеже правильно нанесены размеры фаски под углом 30°?

1 2. На каком чертеже правильно нанесены линейные размеры?

13.На каком чертеже правильно нанесен размер радиуса?

14.На каком чертеже правильно нанесен размер?

15. Нанесите размеры на чертеже

Ответы:

3 отв. Ø12

55

8
