Тема: "Самоиндукция. Индуктивность."

Самоиндукция. Индуктивность.

11 КЛАСС

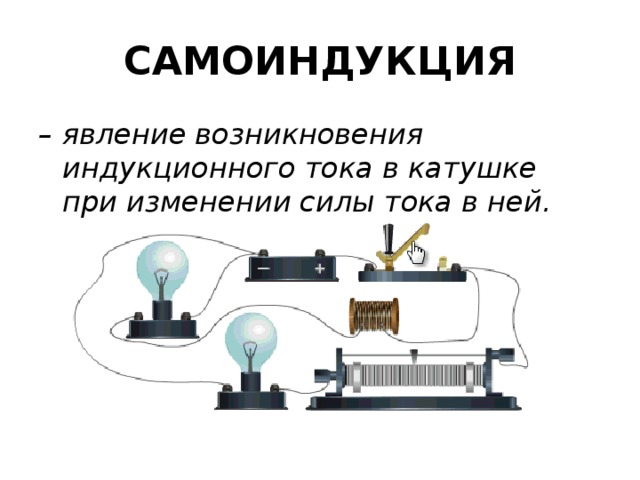

САМОИНДУКЦИЯ

– явление возникновения индукционного тока в катушке при изменении силы тока в ней.

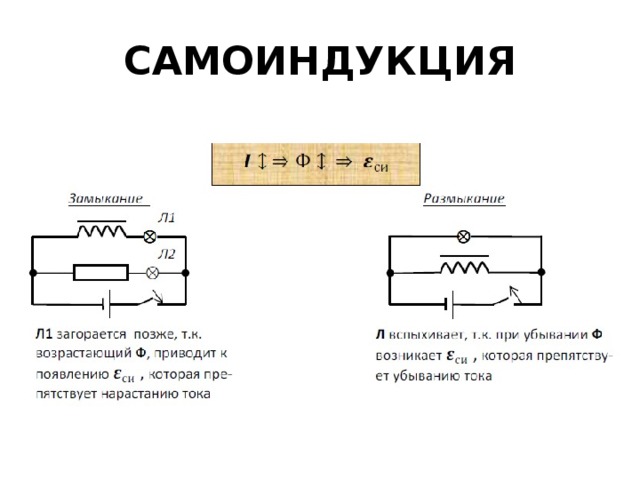

САМОИНДУКЦИЯ

САМОИНДУКЦИЯ

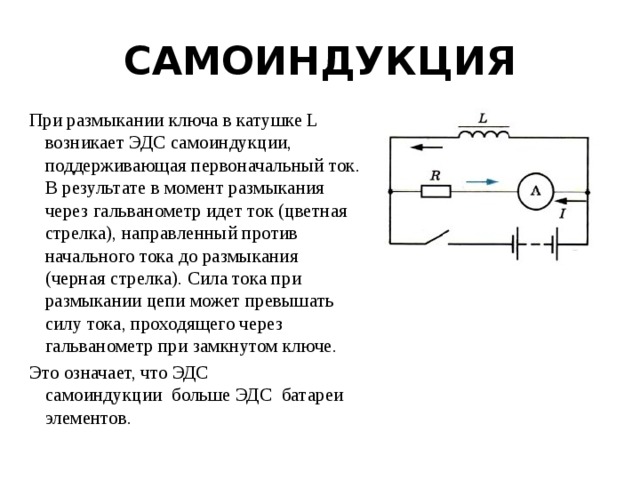

При размыкании ключа в катушке L возникает ЭДС самоиндукции, поддерживающая первоначальный ток. В результате в момент размыкания через гальванометр идет ток (цветная стрелка), направленный против начального тока до размыкания (черная стрелка). Сила тока при размыкании цепи может превышать силу тока, проходящего через гальванометр при замкнутом ключе.

Это означает, что ЭДС самоиндукции  больше ЭДС  батареи элементов.

ИНДУКТИВНОСТЬ

– физическая величина, ввёденная для оценивания способности катушки противодействовать изменению силы тока в ней

Индуктивность – это физическая величина, численно

равная ЭДС самоиндукции, возникающей в контуре при

изменении силы тока в нём на 1А за 1с

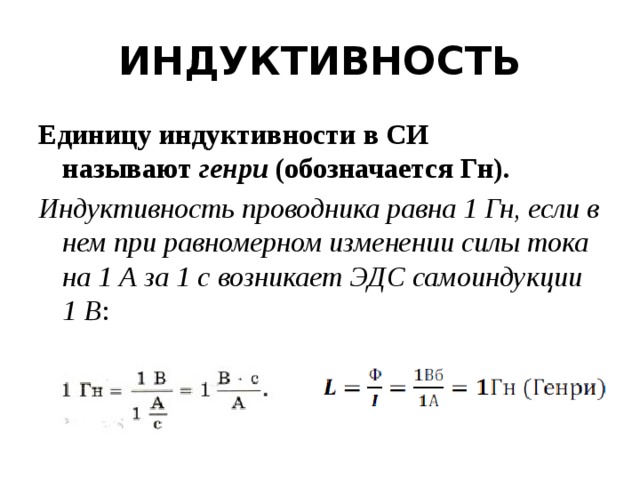

ИНДУКТИВНОСТЬ

Единицу индуктивности в СИ называют  генри  (обозначается Гн).

Индуктивность проводника равна 1 Гн, если в нем при равномерном изменении силы тока на 1 А за 1 с возникает ЭДС самоиндукции 1 В :

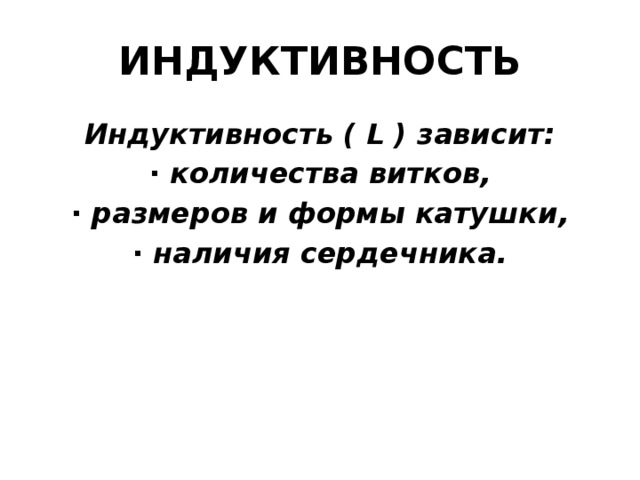

ИНДУКТИВНОСТЬ

Индуктивность ( L ) зависит:

· количества витков,

· размеров и формы катушки,

· наличия сердечника.

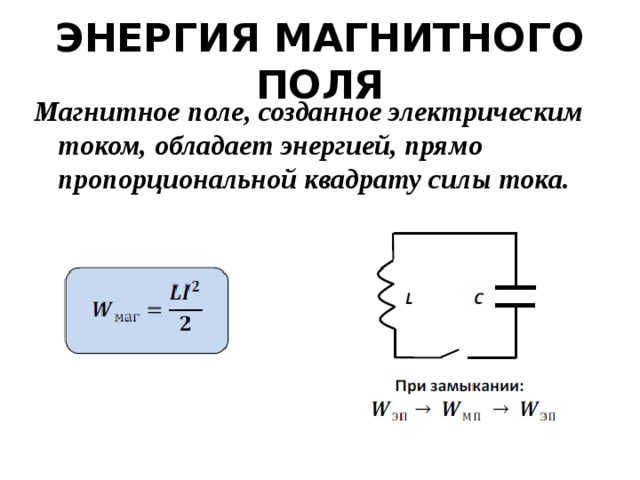

ЭНЕРГИЯ МАГНИТНОГО ПОЛЯ

Магнитное поле, созданное электрическим током, обладает энергией, прямо пропорциональной квадрату силы тока.

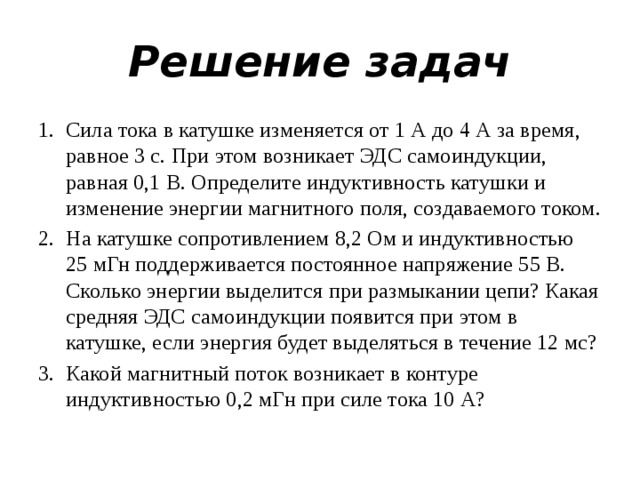

Решение задач

• Сила тока в катушке изменяется от 1 А до 4 А за время, равное 3 с. При этом возникает ЭДС самоиндукции, равная 0,1 В. Определите индуктивность катушки и изменение энергии магнитного поля, создаваемого током.
• На катушке сопротивлением 8,2 Ом и индуктивностью 25 мГн поддерживается постоянное напряжение 55 В. Сколько энергии выделится при размыкании цепи? Какая средняя ЭДС самоиндукции появится при этом в катушке, если энергия будет выделяться в течение 12 мс?
• Какой магнитный поток возникает в контуре индуктивностью 0,2 мГн при силе тока 10 А?

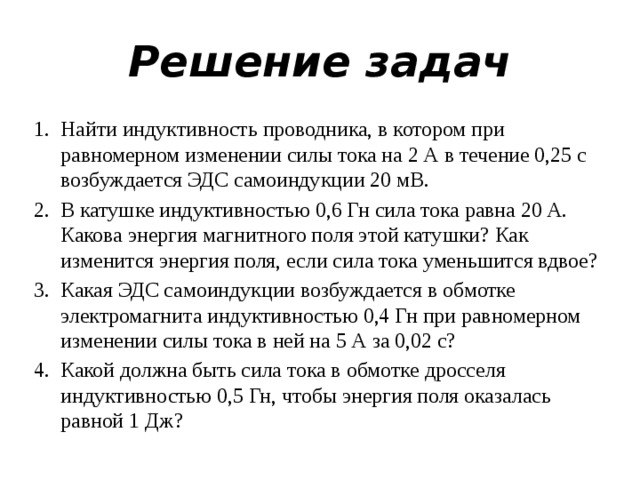

Решение задач

• Найти индуктивность проводника, в котором при равномерном изменении силы тока на 2 А в течение 0,25 с возбуждается ЭДС самоиндукции 20 мВ.
• В катушке индуктивностью 0,6 Гн сила тока равна 20 А. Какова энергия магнитного поля этой катушки? Как изменится энергия поля, если сила тока уменьшится вдвое?
• Какая ЭДС самоиндукции возбуждается в обмотке электромагнита индуктивностью 0,4 Гн при равномерном изменении силы тока в ней на 5 А за 0,02 с?
• Какой должна быть сила тока в обмотке дросселя индуктивностью 0,5 Гн, чтобы энергия поля оказалась равной 1 Дж?

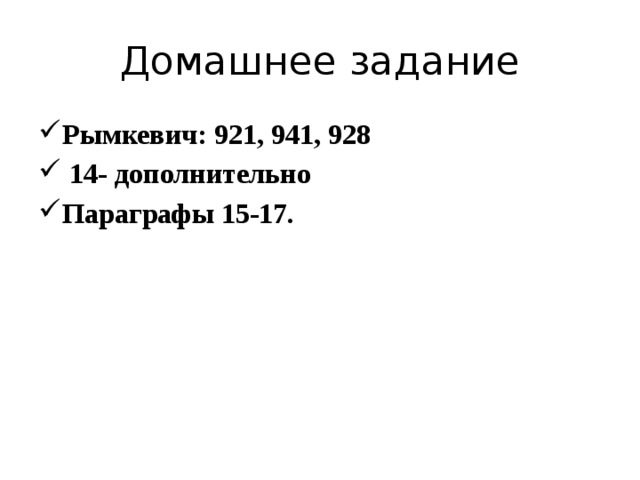

Домашнее задание

• Рымкевич: 921, 941, 928
• 14- дополнительно
• Параграфы 15-17.
