Типы соединений

ГБОУ «Новозыбковская

школа – интернат»

Урок столярного дела.

Тема: Типы соединений.

Учитель: Анисков Виктор Ильич.

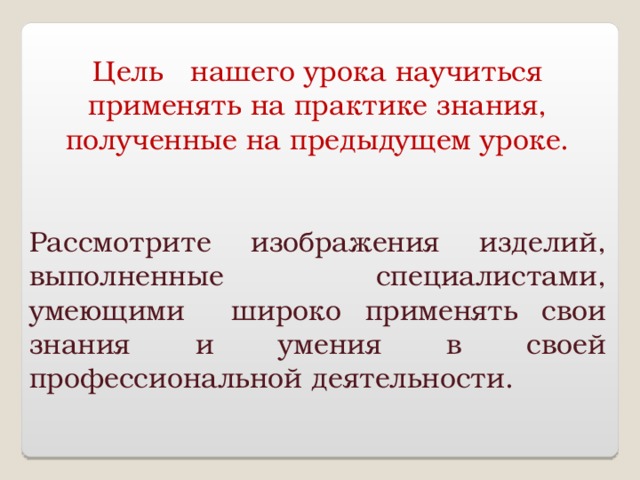

Цель нашего урока научиться применять на практике знания, полученные на предыдущем уроке.

Рассмотрите изображения изделий, выполненные специалистами, умеющими широко применять свои знания и умения в своей профессиональной деятельности.

Проанализируйте данные объекты и ответе на вопрос:

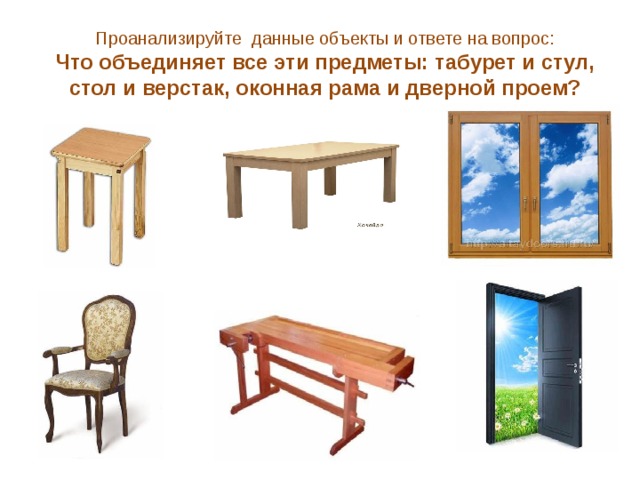

Что объединяет все эти предметы: табурет и стул, стол и верстак, оконная рама и дверной проем?

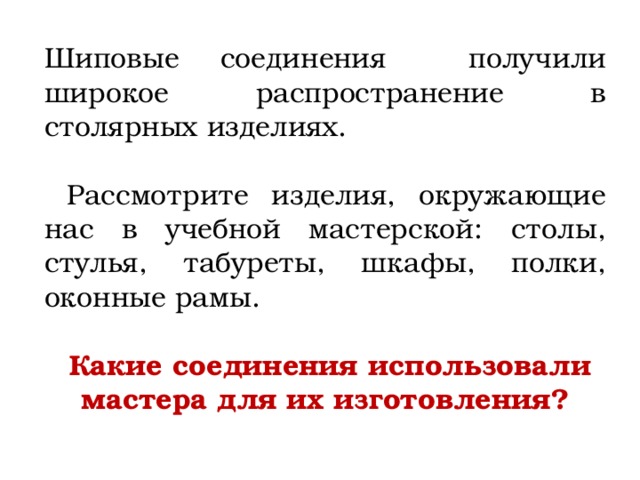

Шиповые соединения получили широкое распространение в столярных изделиях.

Рассмотрите изделия, окружающие нас в учебной мастерской: столы, стулья, табуреты, шкафы, полки, оконные рамы.

Какие соединения использовали мастера для их изготовления?

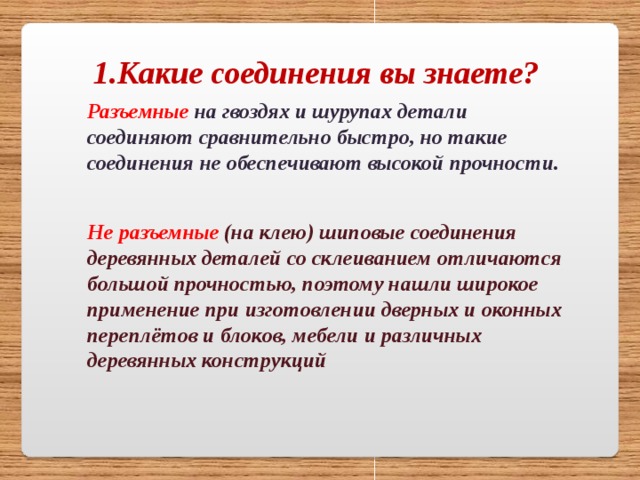

1.Какие соединения вы знаете?

Разъемные на гвоздях и шурупах детали соединяют сравнительно быстро, но такие соединения не обеспечивают высокой прочности.

Не разъемные (на клею) шиповые соединения деревянных деталей со склеиванием отличаются большой прочностью, поэтому нашли широкое применение при изготовлении дверных и оконных переплётов и блоков, мебели и различных деревянных конструкций

2. Элементы клеевых (шиповых) соединений?

Шип - выступ на торце заготовки,

соответствует размерам и профилю

проушины или гнезда соединяемой

заготовки.

Гнездо – отверстие (углубление) в

заготовке, соответствует размерам

шипа.

3.Какие применяют шипы в зависимости от толщины деталей?

Бруски толщиной до 40 мм чаще всего соединяют

одинарным шипом

Бруски толщиной 40…80мм соединяют

двойным или тройным шипом

Бруски выше 80 мм соединяют

тройным многократным шипом

4.Шиповые соединения бывают трех видов. Каких?

угловые концевые для брусков

угловые серединные

( тавровые, или Т -образные)

угловые ящичные для досок

Угловое концевое соединение шип проушина.

Профили шипа и проушины

должны совпадать

Основные элементы проушины

ЩЁЧКИ

ПАЗ

ПРОУШИНА

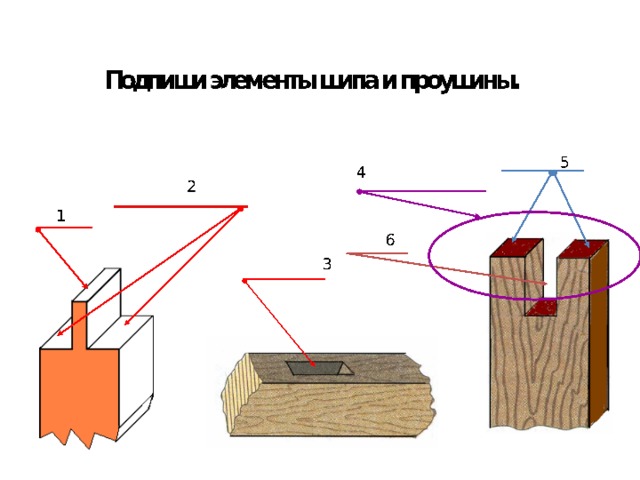

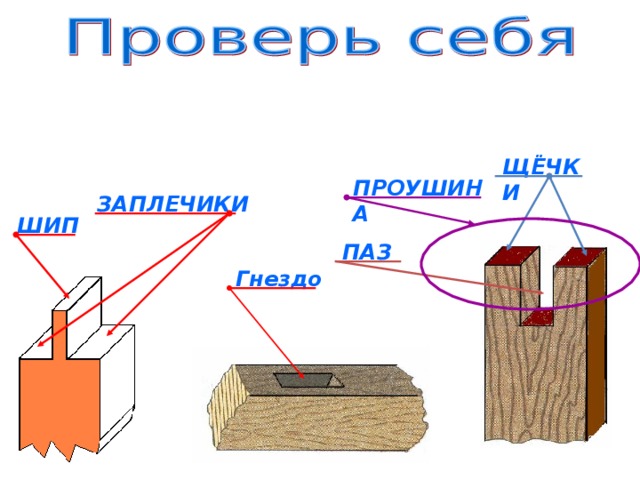

Основные элементы шипа и проушины

щечки

проушина

заплечики

шип

паз

гнездо

ЩЁЧКИ

ПРОУШИНА

ЗАПЛЕЧИКИ

ШИП

ПАЗ

Гнездо
