Точение фасонных деталей

Г.А.У. д.п.о. л.о Институт развития образования Курсовая работа по презентации урока технологии 7 класс «Точение фасонных деталей из древесины на токарном станке»

Подготовил учитель МБОУ СШ №62

Стрельников Е.К.

Руководитель Корчагин А.П.

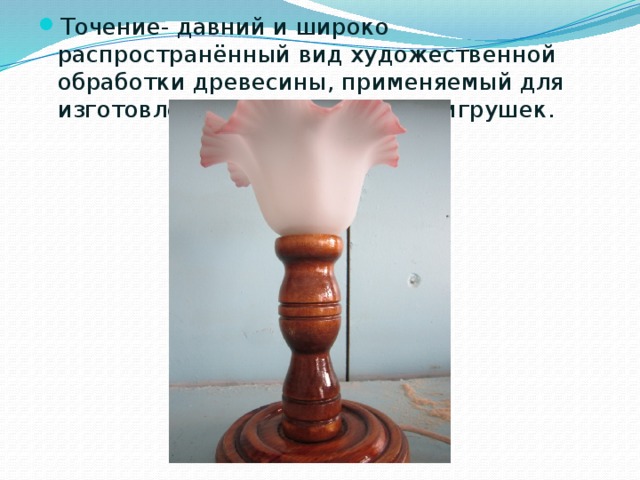

• Точение- давний и широко распространённый вид художественной обработки древесины, применяемый для изготовления мебели, посуды, игрушек.

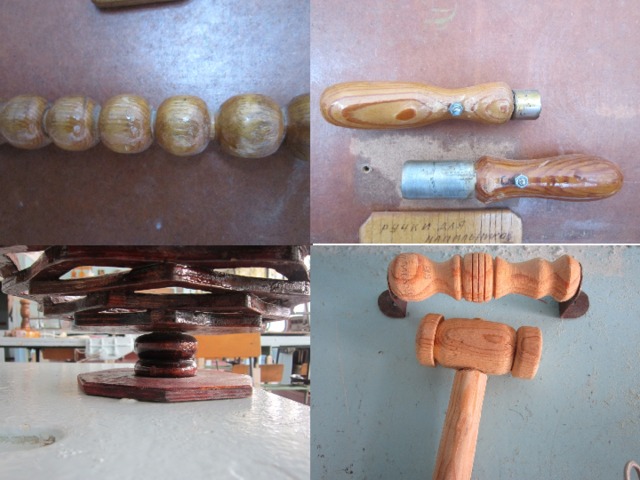

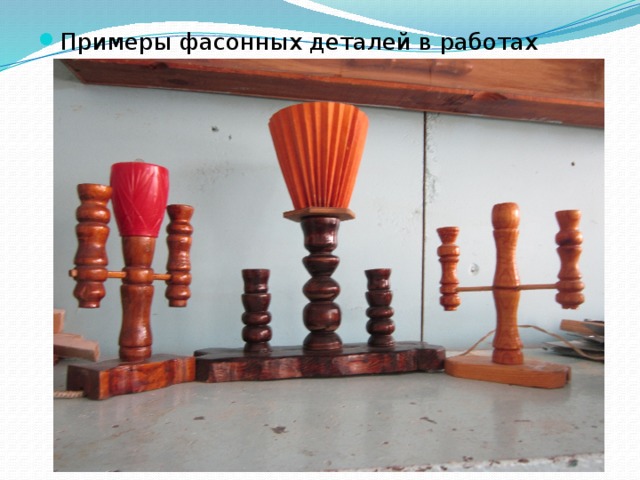

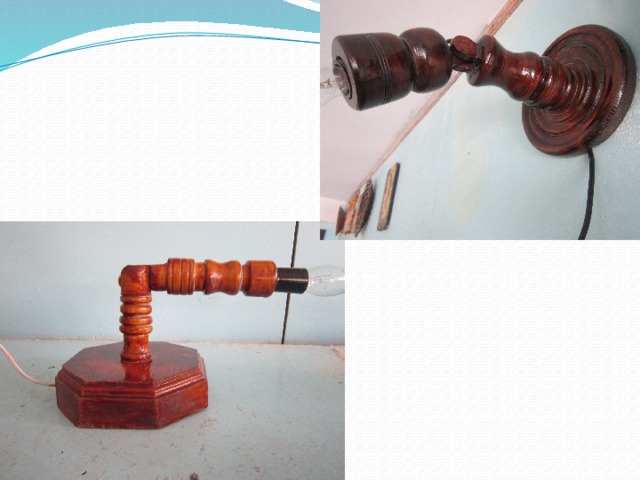

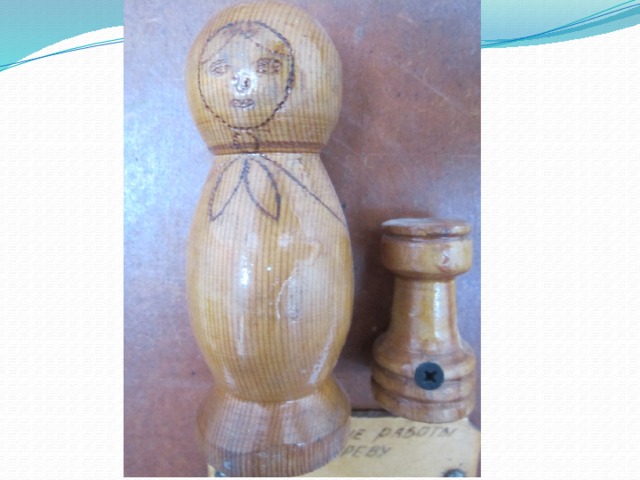

• Примеры фасонных деталей в работах школьников

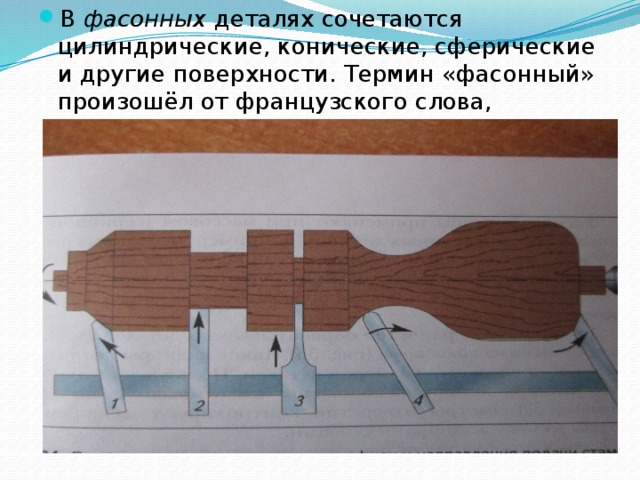

• В фасонных деталях сочетаются цилиндрические, конические, сферические и другие поверхности. Термин «фасонный» произошёл от французского слова, означающего «форма, модель».

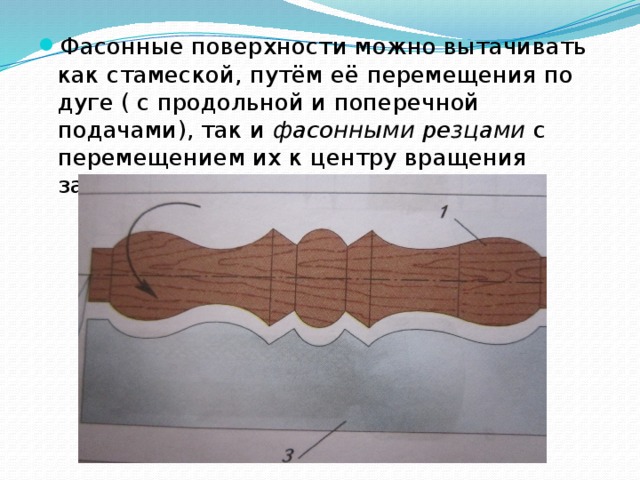

• Фасонные поверхности можно вытачивать как стамеской, путём её перемещения по дуге ( с продольной и поперечной подачами), так и фасонными резцами с перемещением их к центру вращения заготовки, т.е. с поперечной подачей.

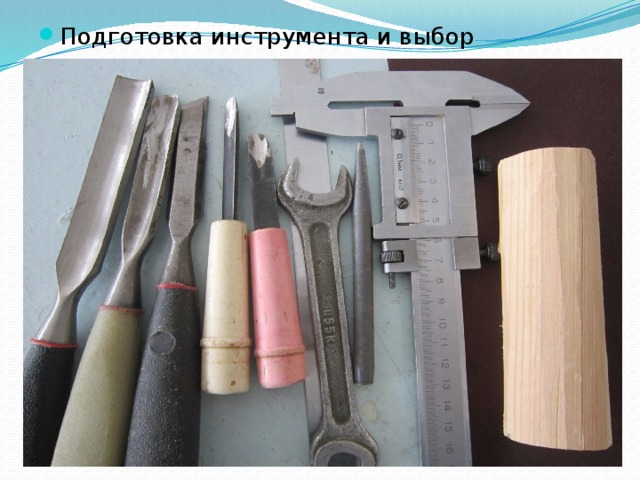

• Подготовка инструмента и выбор заготовки

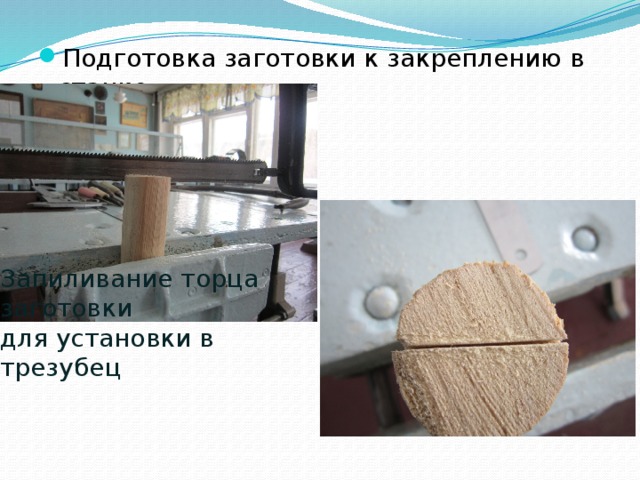

• Подготовка заготовки к закреплению в станке

Запиливание торца заготовки для установки в трезубец

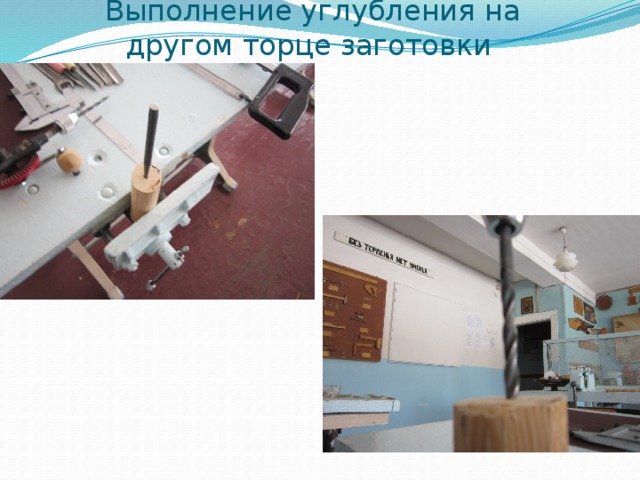

Выполнение углубления на другом торце заготовки

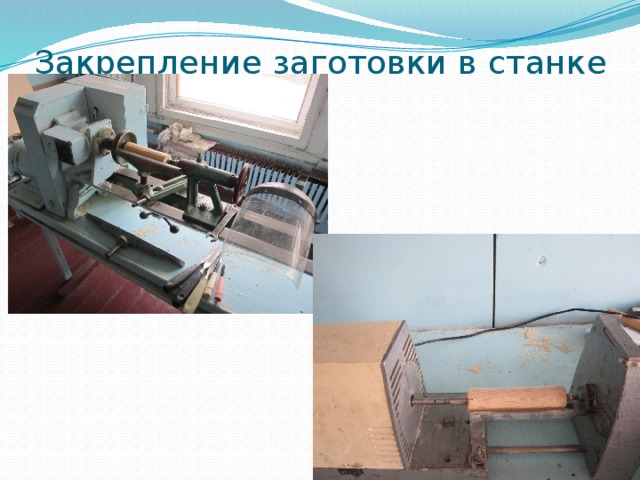

Закрепление заготовки в станке

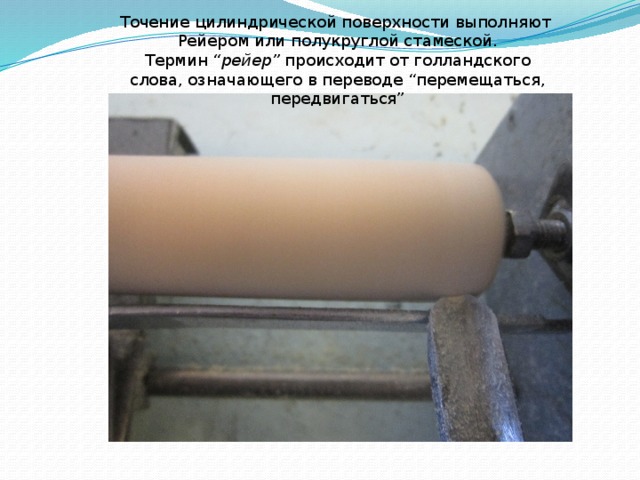

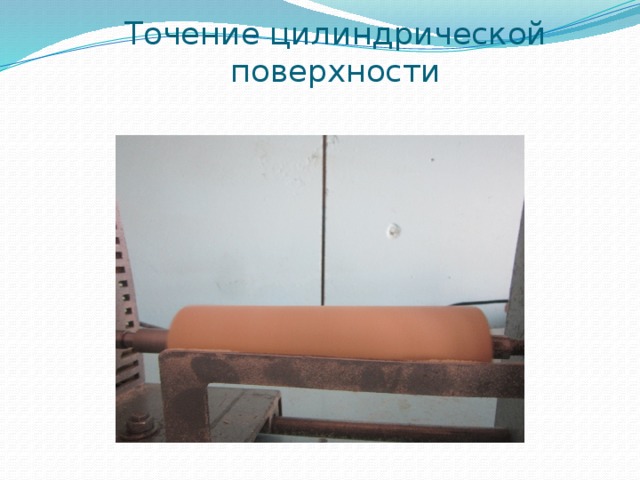

Точение цилиндрической поверхности

Точение цилиндрической поверхности выполняют

Рейером или полукруглой стамеской.

Термин  “рейер”  происходит от голландского слова, означающего в переводе “перемещаться, передвигаться”

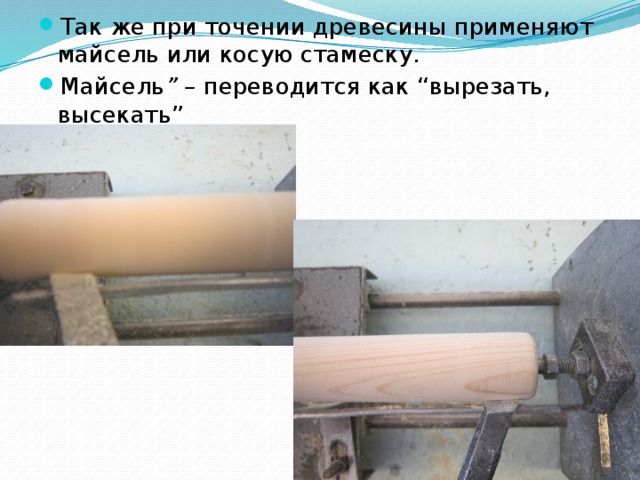

• Так же при точении древесины применяют майсель или косую стамеску.
• Майсель ” –  переводится как “вырезать, высекать”

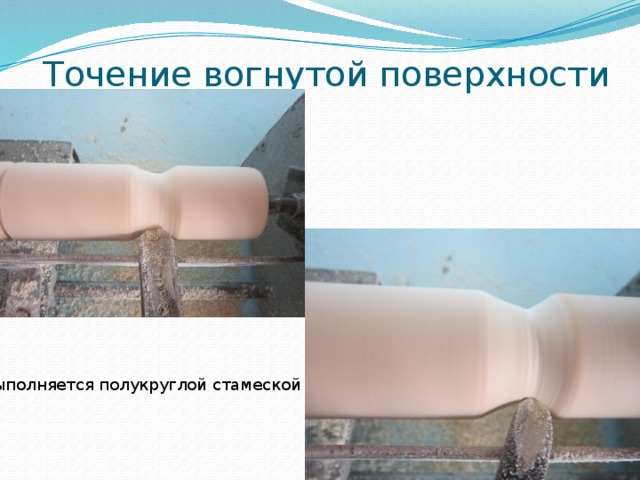

Точение вогнутой поверхности

Выполняется полукруглой стамеской

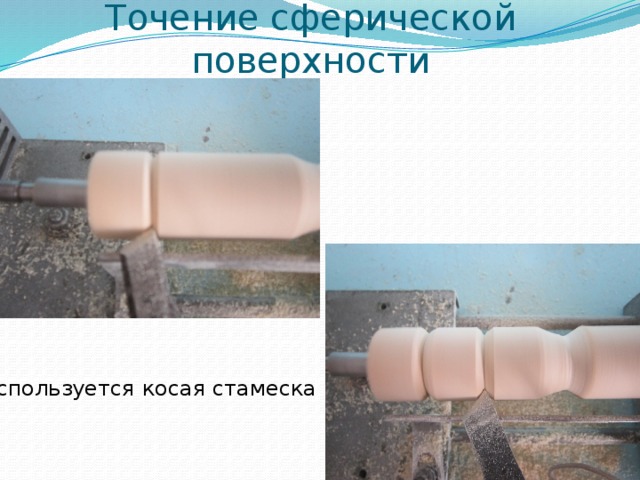

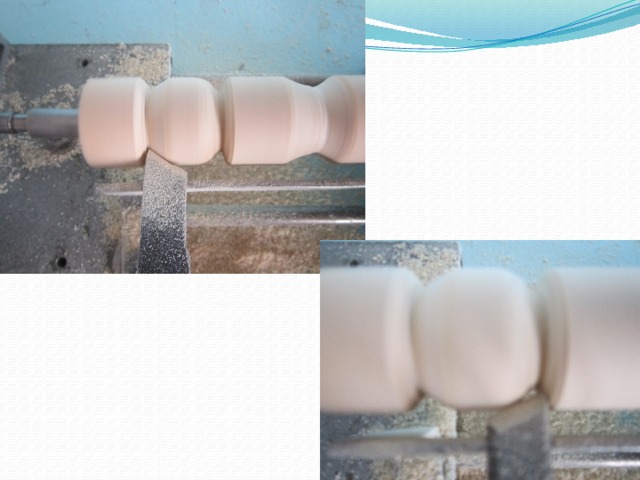

Точение сферической поверхности

Используется косая стамеска

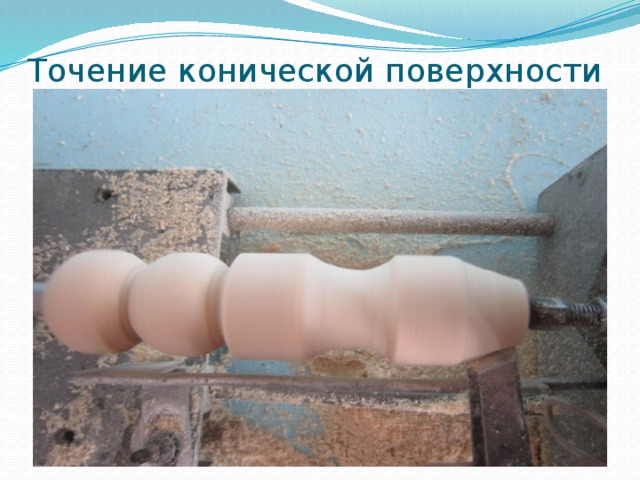

Точение конической поверхности

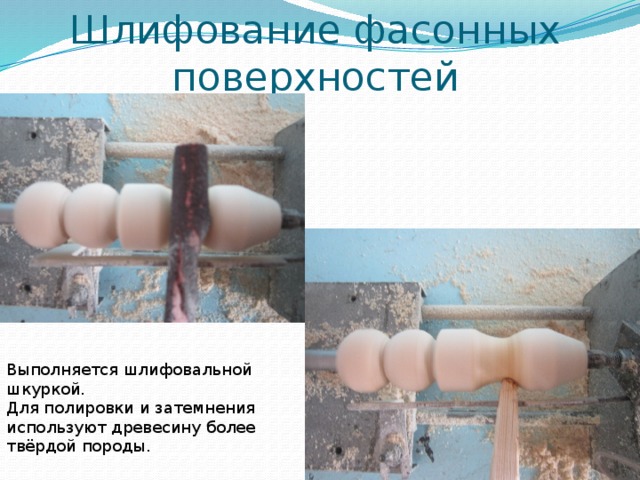

Шлифование фасонных поверхностей

Выполняется шлифовальной шкуркой.

Для полировки и затемнения используют древесину более твёрдой породы.

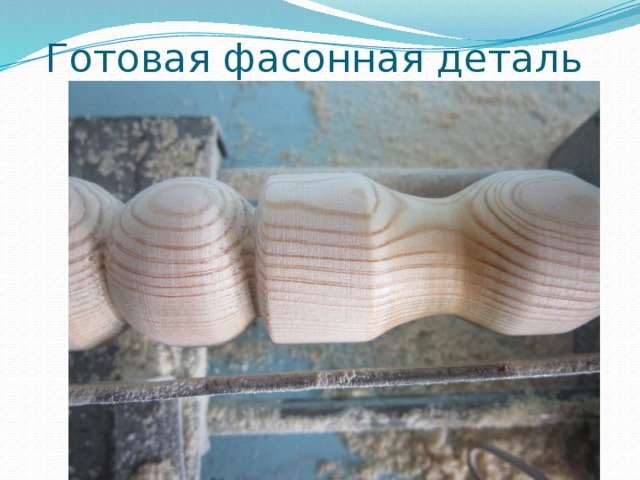

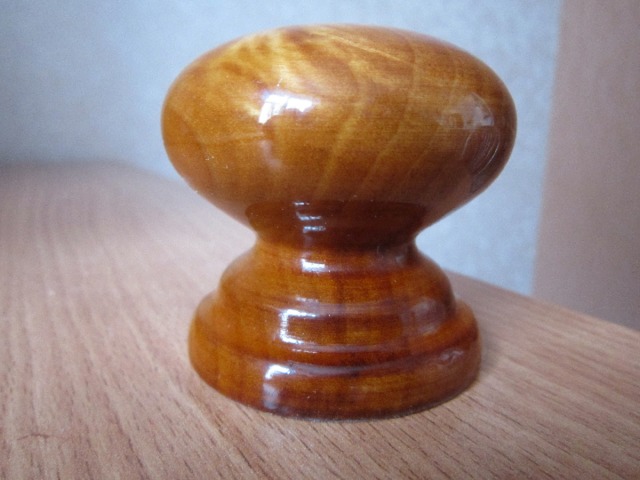

Готовая фасонная деталь
