Точение внутренних поверхностей

Точение внутренних поверхностей

Токарная обработка древесины является также одним из видов художественной обработки материалов; так называемое художественное точение, которое издавна применялось для изготовления мебели, посуды, игрушек, различных элементов декорирования как предметов домашнего обихода, так и различных строительных конструкций.

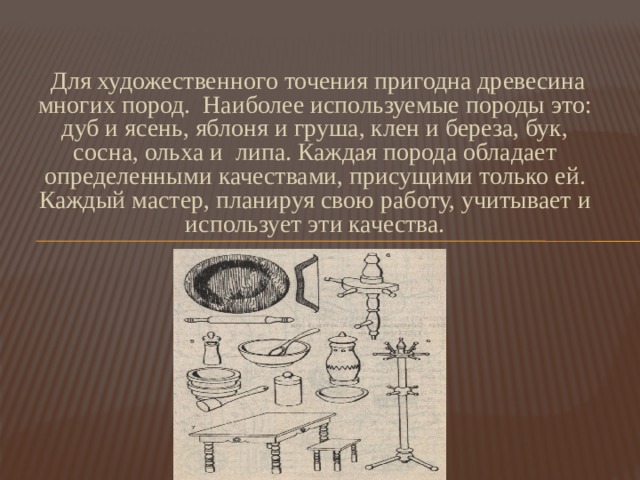

Для художественного точения пригодна древесина многих пород. Наиболее используемые породы это: дуб и ясень, яблоня и груша, клен и береза, бук, сосна, ольха и липа. Каждая порода обладает определенными качествами, присущими только ей. Каждый мастер, планируя свою работу, учитывает и использует эти качества.

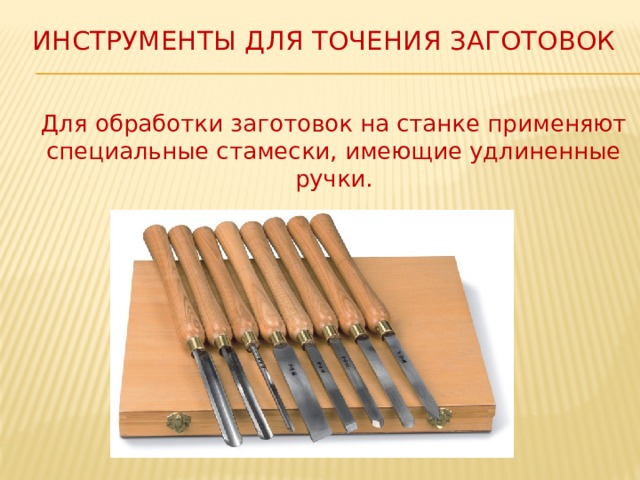

Инструменты для точения заготовок

Для обработки заготовок на станке применяют специальные стамески, имеющие удлиненные ручки.

Этапы обработки заготовки на станке

• Подготовка заготовки;
• Установка заготовки на станке;
• Установка подручника станка;
• Точение заготовки;
• Контроль качества детали;
• Шлифование детали;
• Подрезание торцов.

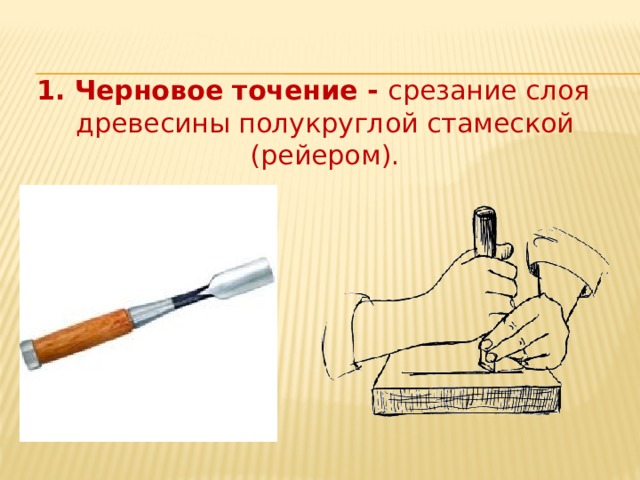

1. Черновое точение - срезание слоя древесины полукруглой стамеской (рейером).

Черновое точение заготовки

Черновое (грубое) точение выполняют полукруглой стамеской. Медленно подводят лезвие к вращающейся заготовке и его серединой снимают стружку. Затем плавно перемещают стамеску влево или вправо. Для чистового точения заготовки оставляют припуск 2…3 мм на обработку до нужного диаметра детали.

2. Чистовое точение - это срезание слоя древесины косой стамеской.

3. Точение на токарном станке выполняют специальными резцами – токарными стамесками.

Виды стамесок

Какие бывают виды стамесок:

а – желобчатая полукруглая выпуклая; Лезвие полоской косой токарной стамески

б – желобчатая полукруглая вогнутая; 1. Передняя поверхность

в – плоская косая. 2. Носок

3. Режущая кромка

4. Пятка

4. На токарном станке заготовки крепят при помощи патрона, планшайбы и трезубца.

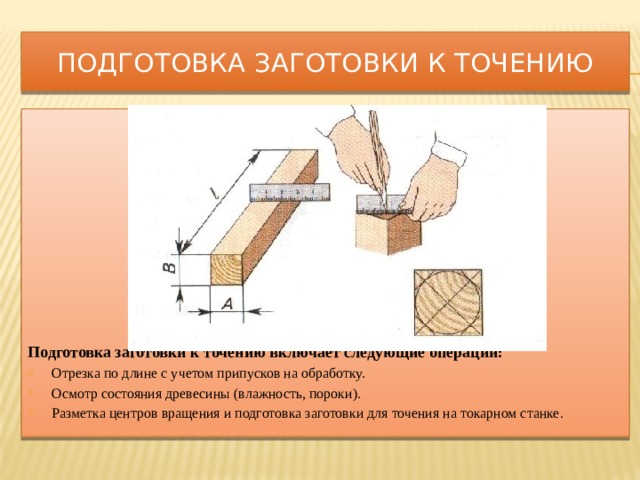

Подготовка заготовки к точению

Подготовка заготовки к точению включает следующие операции:

• Отрезка по длине с учетом припусков на обработку.
• Осмотр состояния древесины (влажность, пороки).
• Разметка центров вращения и подготовка заготовки для точения на токарном станке.

Виды крепления заготовки

После разметки, заготовку крепят на станке:

а – в патроне

б – трезубцем с поджатым центром

задней бабки

На планшайбе

5. Перед включением токарного станка, подручник закрепляют на расстоянии 2-3мм от поверхности заготовки.

Точение на токарном станке

При точении на токарном станке процесс резания заключается в снятии поверхностного слоя обрабатываемой заготовки в виде стружки. При этом заготовка вращается, а стамеска перемещается относительно заготовки.

6. Размеры вытачиваемой детали контролируют с помощью кронциркуля и штангенциркуля.

7. Подручник устанавливают таким образом, чтобы его верхняя опорная поверхность была на 2-3мм выше уровня линии центров станка.

8. На чистовую обработку следует оставлять 3-4мм по диаметру.

9. Точение внутренних поверхностей детали осуществляют при помощи крючковой и ложечной стамески.

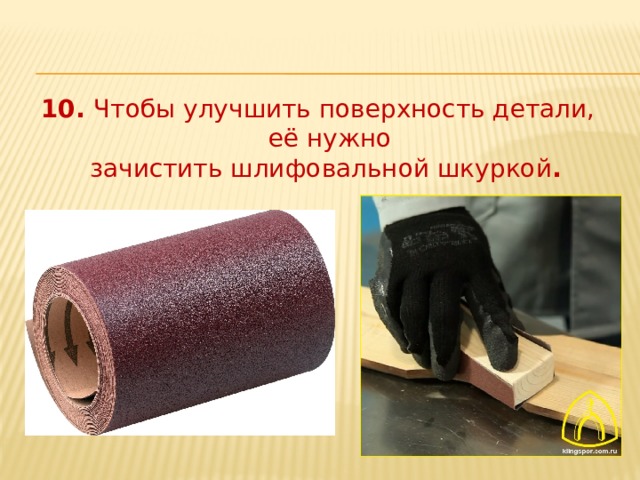

10. Чтобы улучшить поверхность детали, её нужно зачистить шлифовальной шкуркой .

Точение детали по чертежу и технологической карте

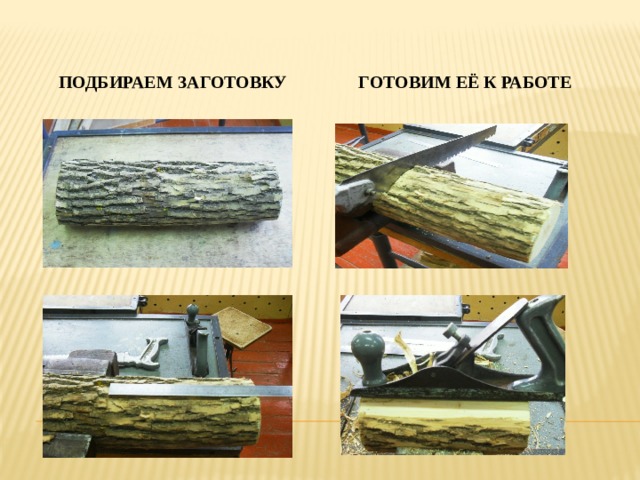

Подбираем заготовку

Готовим её к работе

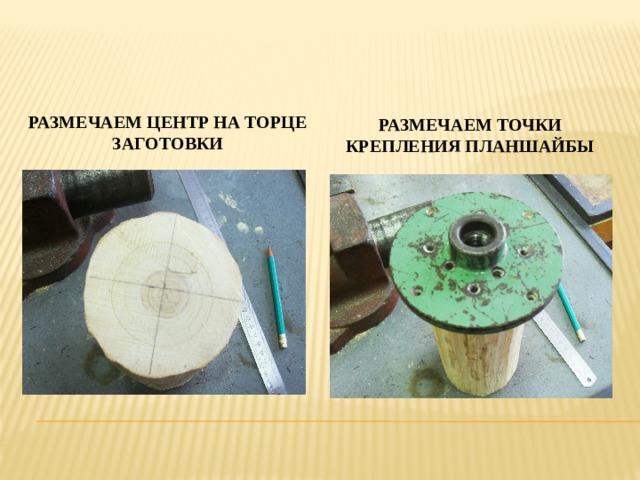

Размечаем центр на торце заготовки

Размечаем точки крепления планшайбы

Надежно закрепляем планшайбу шурупами

Устанавливаем заготовку на станке

Размечем длину детали

Выполняем черновое точение

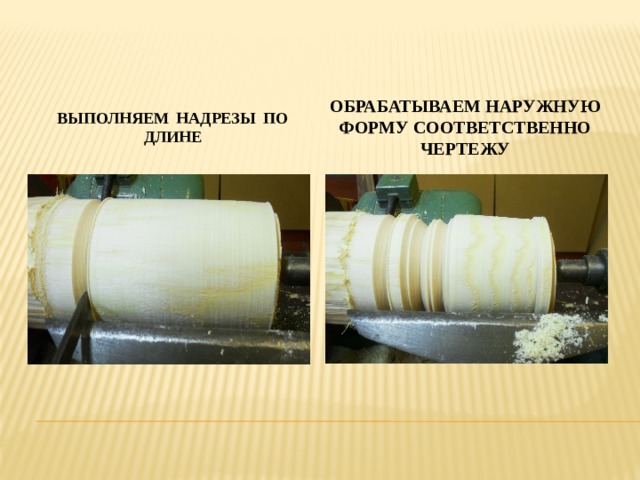

Выполняем надрезы по длине

обрабатываем наружную форму соответственно чертежу

Контролируем размеры

Устанавливаем сверло в пиноли задней бабки

Сверлим отверстие по оси детали

Растачиваем отверстие

Контролируем размеры

Проводим окончательную обработку детали

Отрезаем готовую деталь

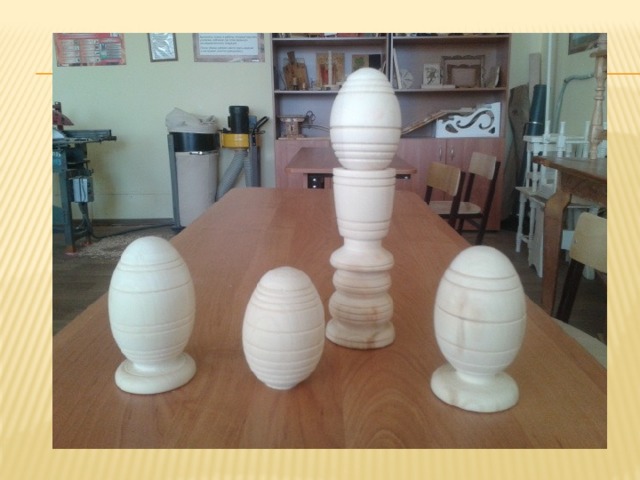

После окончания работы на станке, необходимо убедиться в качественной обработке детали. При необходимости произвести дополнительную доводку детали, особенно ее торцевых и внутренней поверхностей.

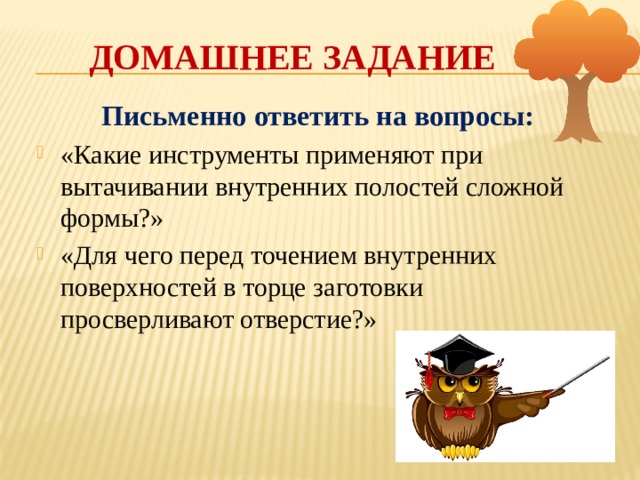

Домашнее задание

Письменно ответить на вопросы:

• «Какие инструменты применяют при вытачивании внутренних полостей сложной формы?»
• «Для чего перед точением внутренних поверхностей в торце заготовки просверливают отверстие?»
