Топографическая карта

07.09.2017

Топографическая карта

Топографические карты

• Топографическими называют крупномасштабные общегеографические карты.

1. М 1:20 000 000 (это значит, в 1 см – 200 км)

2. М 1:1 000 000 - в 1 см - 10 000 м или 10 км.

3. М 1 : 50 000 ( в 1 см – 500 м)

Компас

• Компас  (итал.  сompassio ; от  compassare - измерять шагами) - устройство, облегчающее ориентирование на местности путем указания на стороны света.

Азимут

А́зимут  (от араб. аль-сумут , «направление») - угол между направлением на север и направлением на какой-либо заданный предмет.

Азимут

• Азимут измеряется в градусах от 0° до 360°.
• Движение по азимуту заключается в определении на местности нужного направления движения по данному азимуту и выдерживании этого направления при движении.

Географический полюс

• Географический полюс  — точка, в которой ось вращения Земли пересекается с поверхностью Земли.
• В географическом полюсе сходятся все меридианы.

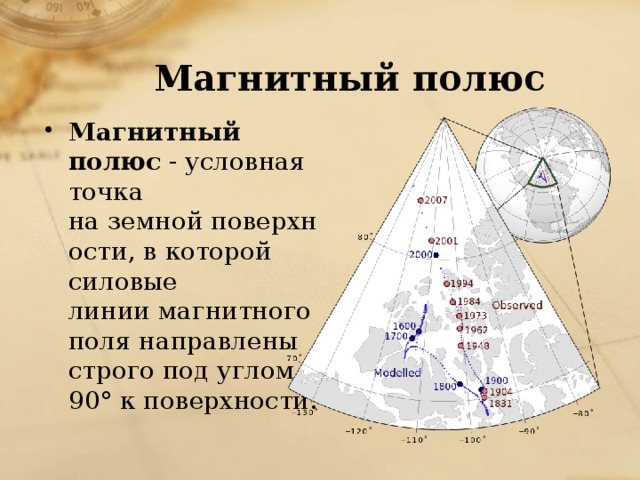

Магнитный полюс

• Магнитный полюс - условная точка на земной поверхности, в которой силовые линии магнитного поля направлены строго под углом 90° к поверхности.

Магнитный азимут

• Если за исходное направление принимается географический меридиан, азимут называется истинным ; если за исходное направление принимается магнитный меридиан, азимут называется магнитным .
• Имея компас, вы можете легко определить магнитный меридиан. Для перехода от магнитного меридиана к истинному нужно знать магнитное склонение в точке наблюдения.

Магнитное склонение

• Магнитное склонение - угол между географическим и магнитным меридианами в точке земной поверхности. Магнитное склонение считается положительным, если северный конец магнитной стрелки компаса отклонен к востоку от географического меридиана, и отрицательным — если к западу.

Магнитное склонение

• Величина магнитного склонения указывается на многих картах.
• Расчет магнитного азимута:
• Ам=А-скл. (восточное склонение)
• Ам=А+скл. (западное склонение)

д/з: п.2

• Задание 1. Переведите численный масштаб карты в именованный:

а) 1 : 200 000

б) 1 : 10 000 000

в) 1 : 25 000

• Задание 2. Переведите именованный масштаб в численный:

а) в 1 см — 500 м

б) в 1 см — 10 км

в) в 1 см — 250 км
